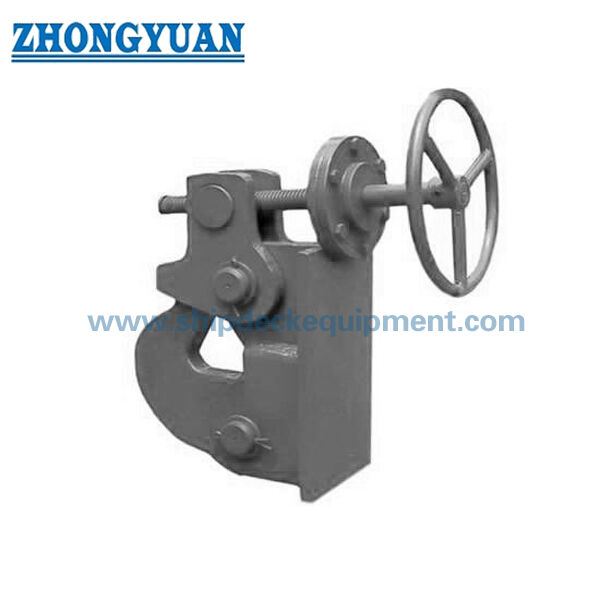

نوع پیچ لنگر زنجیر آزاد کننده ٬ جک کابل ضد آب برای نصب عرشه کشتی و دیوار (CB 289-81)

نوع پیچ لنگر زنجیر آزاد کننده ٬ جک کابل ضد آب برای نصب عرشه کشتی و دیوار (CB 289-81)

خلاصه ی محصول

باز کننده زنجیره لنگر نوع پیچ CB 289-81، که به عنوان یک بند کابل یا باز کننده کابل لنگر نیز شناخته می شود،استفاده می شود برای امن کردن حلقه ی پایانی یک زنجیره ی لنگر و اجازه ی آزاد کردن کنترل شده در صورت نیازاین می تواند بر روی عرشه کشتی، بر روی یک پارتیج یا در مرز قفسه زنجیره لنگر بر اساس طراحی کشتی، فضای نصب، الزامات آب محکمی و ترتیب عملیاتی تنظیم شود.

این پیچ کابل با پیچ زدن پوشش می دهد قطر نامی زنجیره از 25 mm تا 122 mm بر اساس جدول پارامتر ارائه شده و برای زنجیره های لنگر درجه 2 و درجه 3 ذکر شده است.محوطه تعمیرات، صاحبان کشتی ها و خریداران مهندسی، نقاط اصلی تأیید اندازه زنجیره، درجه زنجیره لنگر، موقعیت نصب، آزمایش عملکرد آب محکمی، تصفیه عملیاتی، مواد،حفاظت از سطح، محدوده گواهینامه، و اینکه آیا طرح طرح نیاز به CB 289-81 یا دیگر تجدید نظر تایید شده است.

مشخصات سریع

• نوع محصول: نوع پیچ لنگر زنجیر آزاد کننده / کابل کلیمپ → پیوند انتهای زنجیره لنگر را ثابت می کند و از آزادسازی کنترل شده مطابق با روش ظرف پشتیبانی می کند.
• استاندارد فنی: CB 289-81 همانطور که ارائه شده است → باید تجدید نظر دقیق استاندارد تایید شود اگر سند پروژه نیز به CB* 289-91 اشاره دارد.
• محدوده قطر نامی زنجیره: 25 mm تا 122 mm → شامل چندین اندازه زنجیره لنگر برای کشتی های کوچک، کشتی های کشنده، قایق های کاری، کشتی های داخلی و سایر انواع کشتی ها است، زمانی که کشتی کشنده مطابقت داشته باشد.
• درجه زنجیره قابل استفاده: زنجیره های لنگر درجه 2 و 3 → درجه زنجیره و ابعاد پیوند آخر باید قبل از انتخاب بررسی شود.
• موقعیت نصب: عرشه کشتی، پارتیج، یا مرز قفسه زنجیره لنگر → ساختار نصب، فاصله عملیاتی، و مرز آبپوش باید با طراحی تایید شود.
• عملکرد: تنظیمات مکانیکی با پیچ → طراحی شده برای عملکرد عملی چرخش و عملکرد آزاد / ایمن در صورت نصب و نگهداری صحیح.
• الزامات آب محکمی: آزمایش عملکرد آب محکمی مشخص شده است → روش آزمایش، فشار، مدت زمان و معیارهای پذیرش باید از الزامات پروژه یا کلاس پیروی کنند.
• مواد و پایان: فولاد C-Mn یا فولاد ضد زنگ، با Sa 2.5 انفجار + پریمر اپوکسی فروشگاه، گالوانیزه کردن، یا درمان سطح سفارشی بر اساس سفارش در دسترس است.

پارامترهای فنی اصلی

ابعاد انتخاب صفحه اصلی وب برای CB 289-81 نوع پیچ لنگر زنجیر آزاد کننده. ابعاد در میلی متر است مگر اینکه خلاف آن ذکر شده است.جدول ابعاد کامل ارائه شده در بخش مرجع مهندسی نگهداری می شود.

راهنمای انتخاب و تحقیق

مرحله 1: نام محصول و مرجع استاندارد را تأیید کنید: نوع پیچ لنگر زنجیر آزاد کننده / کابل کلیمپ، CB 289-81 یا تجدید نظر دقیق مشخص شده در پروژه.

مرحله ۲: محدوده قطر اسمی زنجیر لنگر، درجه زنجیر و ترتیب انتهای پیوند / انتهای تلخ را مطابق با مشخصات زنجیر لنگر کشتی تأیید کنید.

مرحله ۳: موقعیت نصب را تأیید کنید: مرز عرشه، حصار یا قفسه زنجیره ای، از جمله فضای موجود، جهت کار، موقعیت باز و مرز آبپوش.

مرحله ۴: تایید الزامات مواد: فولاد C-Mn، فولاد ضد زنگ یا سایر فولاد های مشخص شده، همراه با هر گونه الزامات گواهینامه مواد.

مرحله 5: تایید درمان سطح و حفاظت از خوردگی: Sa 2.5 انفجار + اپوکسی فروشگاه اولیه، پایان گالوانیزه، سیستم رنگ نهایی، یا درمان سطح سفارشی.

مرحله 6: قبل از نقل قول، دامنه بازرسی و گواهینامه را تأیید کنید: آزمایش عملکرد آبپاش، گواهینامه سازنده، گواهینامه مواد، بازرسی کلاس یا بازرسی شاهد در صورت لزوم.

مرحله 7: مقدار، نوع کشتی، نقشه نصب یا عکس مرجع، مقصد تحویل، زمان تحویل مورد نیاز و هر گونه نیاز جامعه طبقه بندی را ارائه دهید.

ساختار

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

مزایای طراحی، نصب و کیفیت

• ساختار پیچ به کار رفته پشتیبانی از اطمینان مکانیکی تدریجی و آزاد کردن پیوند انتهای زنجیره لنگر است که در صورت نیاز به یک ترتیب ساده، قوی و قابل استفاده مفید است.
• نصب می تواند در موقعیت های عرشه یا پارتیج در صورت پشتیبانی از نقشه کشتی تنظیم شود؛ جزئیات نصب، تقویت،و مرز آبپاش باید توسط کشتی ساز یا دفتر طراحی بررسی شود.
• محدوده اندازه های ارائه شده از 25 میلی متر تا 122 میلی متر قطر زنجیره اجازه می دهد تا کابل برای اندازه های مختلف کشتی، از جمله قایق های کوچک، کشتی های کش، قایق های کاری، کشتی های خدمات،و کشتی های داخلی زمانی که مشخصات زنجیره مطابقت داشته باشد.
• آزمایش عملکرد آب محکمی در مشخصات ارائه شده ذکر شده است، که طراحی مهر و بستن و رابط نصب را نقاط خرید و بازرسی مهم می کند.
• گزینه های فولاد C-Mn و فولاد ضد زنگ به خریدار اجازه می دهد تا با محیط خوردگی، انتظارات نگهداری، سیستم رنگ کشتی و بودجه پروژه مطابقت داشته باشد.
• بعد از ساخت، درمان سطح و مونتاژ نهایی باید نقاط تماس چرخش و پیچ را برای عملکرد بدون مشکل بررسی کرد تا از تلاش بیش از حد در کار جلوگیری شود.
• درمان سطح را می توان به عنوان Sa 2.5 شلیک با اپوکسی فروشگاه پریمر، گالوانیزه یا پوشش سفارشی بر اساس مشخصات پوشش پروژه ترتیب داد.

ویژگی های سفارشی

• استاندارد: CB 289-81 همانطور که عرضه شده است → استفاده از این مرجع زمانی که مشخصه کشتی ساز یا مالک برای این نوع حلقه لنگر پیچ نیاز دارد.
• نام محصول: نوع پیچ باز کننده زنجیره لنگر / کابل بند → استفاده می شود برای ایمن سازی و آزاد کردن پیوند انتهای زنجیره لنگر، نه برای خدمات بلند کردن.
• قطر اسمی زنجیره: 25 ≈ 122 mm → بر اساس قطر واقعی زنجیره لنگر و نقشه پروژه انتخاب شود.
• درجه زنجیره لنگر: درجه 2 / درجه 3 → درجه زنجیره و ابعاد پیوند پایانی باید قبل از تولید تایید شود.
• نصب: مرز عرشه / پارادایز / قفسه زنجیره ای → رابط نصب و منطقه ضد آب باید از طرح ترتیب کشتی پیروی کند.
• عملکرد: آزادسازی مکانیکی با پیچ → طرح دستگیر، میله یا کنترل از راه دور باید مطابق با طراحی ظرف تأیید شود.
• عملکرد ضد آب: آزمایش مورد نیاز بر اساس مشخصات ارائه شده → روش آزمایش و معیارهای پذیرش که توسط نیاز پروژه تایید می شود.
• ماده: فولاد C-Mn یا فولاد ضد زنگ → درجه دقیق و دامنه گواهینامه باید قبل از سفارش تایید شود.
• درمان سطحی: Sa 2.5 انفجار + اپوکسی فروشگاه پریمر، گالوانیزه شده، یا سفارشی → پایان نهایی مطابق با نیاز حفاظت از خوردگی پروژه است.
• الزامات گواهینامه: با توجه به الزامات پروژه در دسترس است → تصویب کلاس، بازرسی شاهدان و سطح گواهینامه باید قبل از نقل قول تایید شود.

چگونه کار می کند

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

درخواست ها

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد، نیاز به آزمایش ضد آب و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

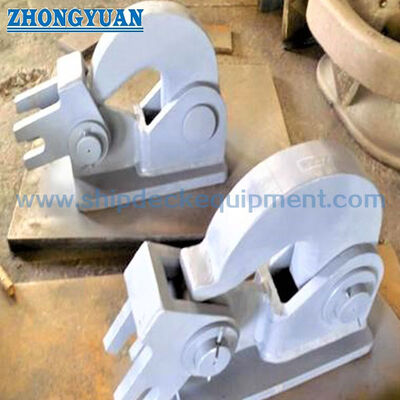

نقاشی و عکس

سوالات عمومی

سوال 1: چگونه باید دستگاه باز کننده زنجیره لنگر CB 289-81 با پیچ درست انتخاب شود؟

A1: مدل را با توجه به قطر اسمی زنجیر لنگر، درجه زنجیر، ترتیب پیوند پایینی، موقعیت نصب، فاصله عملیاتی و طراحی مخزن انتخاب کنید.جدول ارائه شده شامل قطر زنجیره ای از 25mm تا 122mm است.

س2: آیا این کابل می تواند در هر دو موقعیت عرشه و پارات نصب شود؟

A2: می توان آن را در موقعیت های عرشه یا حصار قرار داد زمانی که طراحی کشتی از رابط نصب و مرز آب محکمی پشتیبانی می کند. کارگاه یا دفتر طراحی باید تقویت را تأیید کند،محل افتتاح، جهت عملیات و الزامات بازرسی.

س3: آیا گواهینامه های کلاس به طور خودکار با هر سفارش ارائه می شوند؟

A3: نه. گواهینامه های مربوط به کلاس، بازرسی شاهدان، ردیابی مواد،و مدارک آزمایش آب محکمی باید قبل از نقل قول تایید شود و مطابق با الزامات پروژه و روش تأیید کلاس ترتیب داده شود..
