رولر بار لنگر زنجیر کابل Stopper با قلاب JIS F 2031 برای 70 ′′ 132mm زنجیر لنگر بزرگ

رولر بار لنگر زنجیر کابل Stopper با قلاب JIS F 2031 برای 70 ′′ 132mm زنجیر لنگر بزرگ

خلاصه ی محصول

دکمه کابل زنجیره لنگر 70 ′′132mm با قلاب در مسیر زنجیره لنگر نصب می شود، معمولاً در مقابل لوله باد و با ترتیب زنجیره لنگر کشتی تراز می شود. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

طراحی قلاب اجازه می دهد تا پلپر زنجیره لنگر را درگیر کند و به عنوان یک قلاب نگهدارنده زنجیره لنگر در تنظیم پلپر عمل کند.این صفحه برای زنجیره های لنگر بزرگ از 70mm تا 132mm نوشته شده است، که در آن مناسب بودن زنجیره، قدرت پایه، جهت خط زنجیره، درجه مواد، درمان سطح و دامنه گواهینامه باید قبل از تولید تأیید شود.این محصول یک دستگاه نگهدارنده زنجیره ی لنگرگیری است، نه قلاب بلند کردن یا دستگاه بلند کردن.

مشخصات سریع

• نوع محصول: بند کابل زنجیره ای لنگر دار با قلاب → ترتیب نگه داشتن زنجیره برای سیستم های لنگرگذاری کشتی.
• محدوده اندازه زنجیره: 70 ≈ 132 mm → مناسب برای زنجیره های لنگرگر قطر بزرگ که در آن باید پایه عرشه و جهت هدایت زنجیره بررسی شود.
• مرجع استاندارد: JIS F 2031 → مرجع استاندارد بند کابل فعلی؛ JIS F 2032 ممکن است در نقشه های قدیمی ظاهر شود و فقط باید برای سازگاری جایگزین بررسی شود.
• عملکرد قلاب: قلاب نگهدارنده زنجیره لنگر → پیوند زنجیره را درگیر می کند و به حفظ زنجیره در تنظیم پلاک کمک می کند؛ این یک قلاب بلند کننده نیست.
• ابعاد اصلی ارائه شده: h، h1، h2، L، L1، L4، B، b و D → مفید برای طرح عرشه، بررسی پایه و تایید قیمت.
• محدوده وزن تقریبی: 1.096 ≈ 5.750 کیلوگرم → برای دستکاری کشتی سازی، بسته بندی، حمل و نقل و برنامه ریزی نصب مهم است.
• گزینه های مواد: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده، فولاد ریخته شده گره دار، و جعل فولاد → درجه مواد نهایی و مسیر تولید باید مطابق با نیاز پروژه باشد.
• درمان سطحی: Sa 2.5 انفجار + یک لایه ایپوکسی فروشگاه پریمر، گالوانیزه، پولیش شده، یا درمان سفارشی → پوشش نهایی برای مطابقت با مشخصات ظرف.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: تایید JIS F 2031 نوع لنگر زنجیر کابل با قلاب. اگر نقشه پروژه هنوز از JIS F 2032 قدیمی ذکر می شود، قبل از نقل قول سازگاری جایگزینی را تأیید کنید.

مرحله ۲: قطر اسمی زنجیر لنگر را از ۷۰ الی ۱۳۲ میلی متر، درجه زنجیر، هندسه ی پیوند زنجیره و اینکه آیا قلاب بند با پیوند زنجیره واقعی مطابقت دارد، تأیید کنید.

مرحله سوم: تایید موقعیت نصب، جهت هدایت زنجیره، فضای موجود روی عرشه، رابط پایه، تقویت عرشه و الزامات نصب در کشتی سازی.

مرحله ۴: نیاز به مواد را تأیید کنید: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده، فولاد ریخته شده گره دار، جعل فولاد، یا نوع ماده مشخص شده در پروژه.

مرحله ۵: تصفیه سطح را تأیید کنید: Sa 2.5 با پرایمر اپوکسی، سطح گالوانیزه، سطح ضد زنگ پولیش شده، سیستم پوشش نهایی یا الزامات خاص ضد خوردگی.

مرحله 6: قبل از نقل قول، دامنه گواهینامه را تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، بازرسی شاهدان یا سایر الزامات تایید خاص پروژه.

مرحله 7: مقدار، نوع ظرف، نقشه نصب یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.

ساختار

بدن بندش میله ای رولر ٬ زنجیر لنگر٬ قلاب نگهدارنده ٬ گذرگاه زنجیره ای بزرگ ٬ منطقه تماس زنجیره ای ٬ پایه پایه ٬ منطقه اتصال بندش ٬ درمان سطحی بر اساس سفارش

مزایای زنجیره ای، نصب و مهندسی

• دکمه برای زنجیره های لنگر بزرگ از 70 میلی متر تا 132 میلی متر در نظر گرفته شده است، که در آن نگه داشتن زنجیره، ترتیب پایه و انتقال بار ساختار کشتی نیاز به بررسی دقیق دارد.
• ترتیب قلاب می تواند پیوند زنجیره لنگر را درگیر کند و به عنوان یک قلاب نگهدارنده زنجیره لنگر در مجمع stopper کار کند.مناسب بودن زنجیره باید با اندازه و کیفیت واقعی زنجیره تایید شود..
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• رولر بار و ترتیب تماس زنجیره از تراز زنجیره پشتیبانی می کند و تماس متمرکز را در مقایسه با یک مانعی مسطح کاهش می دهد، در حالی که مسیر زنجیره نهایی باید با ترتیب ظرف مطابقت داشته باشد.
• وزن واحد بالا و ابعاد بزرگ نیاز به دستکاری برنامه ریزی شده، بلند کردن در طول نصب، بسته بندی حمل و نقل و آماده سازی پایه کشتی.
• انتخاب مواد باید با توجه به پایه بار پروژه، اندازه زنجیره، محیط خوردگی، محدوده بازرسی و الزامات تأیید کلاس تایید شود.
• آماده سازی سطح با استفاده از Sa 2.5 و پرایمر فروشگاه، یک پایه کنترل شده برای پوشش بعدی را فراهم می کند؛ سیستم رنگ نهایی باید مشخصات پوشش ظرف را دنبال کند.
• در داده های ارائه شده هیچ SWL، بار آزمایش، بار مجاز یا درجه زنجیره ای ارائه نشده است. این مقادیر نباید تا زمانی که توسط نقشه استاندارد، محاسبه،یا سند پروژه مورد تایید کلاس.

ویژگی های سفارشی

• مرجع استاندارد: JIS F 2031 → به عنوان استاندارد صفحه اصلی برای بند کابل استفاده می شود؛ عبارت های قدیمی JIS F 2032 باید به عنوان مرجع قدیمی در صورتی که در نقشه های قدیمی تر یافت می شوند، مورد استفاده قرار گیرد.
• نوع: نوع میله ای با قلاب → دکمه طراحی شده برای نگه داشتن زنجیره لنگر بزرگ در سیستم لنگر.
• اندازه زنجیره: 70 ∼ 132 میلی متر → بر اساس قطر واقعی زنجیره لنگر و هندسه پیوند زنجیره انتخاب شود.
• عملکرد قلاب: قلاب نگهدارنده زنجیره لنگر → پیوند زنجیره را در تنظیمات بند نگه می دارد؛ نه یک قلاب بلند.
• مواد: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده، فولاد ریخته شده گره دار، یا فولاد جعل → درجه مواد نهایی باید قبل از تولید تایید شود.
• درمان سطحی: Sa 2.5 شلیک + اپوکسی مغازه اولیه / گالوانیزه / پولیش / سفارشی → پایان سطح نهایی مطابق با سفارش و مشخصات ظرف است.
• موقعیت نصب: در مقابل لوله باد در مسیر زنجیره لنگر → پایه، جهت هدایت زنجیره و تقویت عرشه باید با طراحی تایید شود.
• الزامات گواهینامه: با توجه به الزامات پروژه در دسترس است → بازرسی کلاس، ردیابی مواد و دامنه تأیید باید قبل از سفارش تایید شود.
• سفارشی سازی: در دسترس → مواد سفارشی، پوشش، رابط پایه، یا دامنه بازرسی باید بر اساس نقشه تایید شده و نیاز پروژه باشد.

چگونه کار می کند

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

درخواست ها

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

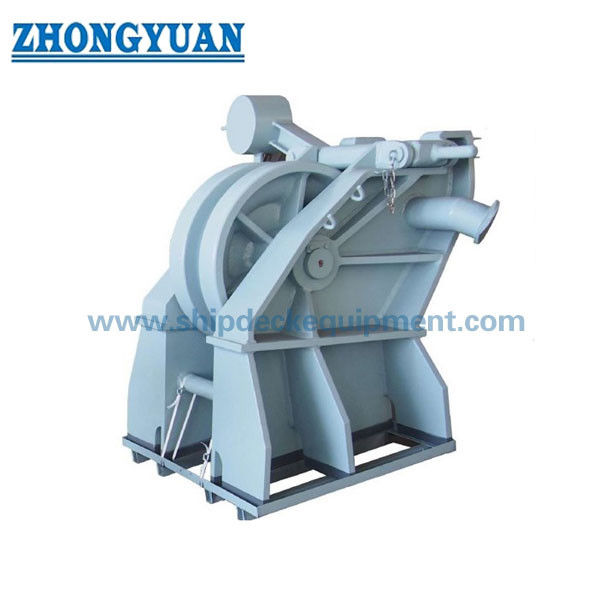

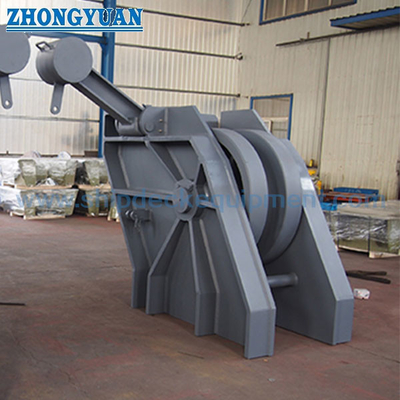

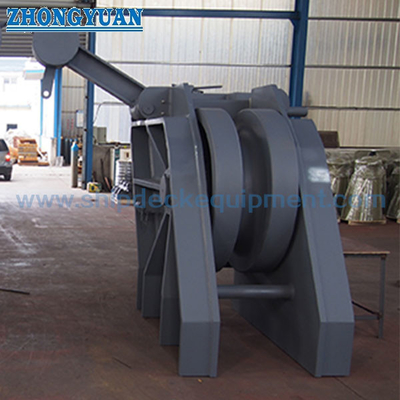

نقاشی و عکس

سوالات عمومی

سوال1: آیا قلاب این بند کابل زنجیره ای یک قلاب بلند کننده است؟

A1: نه. این قلاب به عنوان یک قلاب نگهدارنده زنجیره لنگر در ترتیب بند زنجیره استفاده می شود. هدف آن نگه داشتن / ایمن کردن پیوند زنجیره لنگر است، نه برای بلند کردن محموله، تجهیزات بلند،یا یک دستگاه بلند کردن گواهی شده را جایگزین کنید..

س2: چگونه باید اندازه مناسب بند زنجیره را انتخاب کنیم؟

A2: اندازه را با توجه به قطر زنجیره لنگر، هندسه پیوند زنجیره، درجه زنجیره، نقشه کشتی، جهت خط زنجیره، فضای نصب، پایه عرشه و الزامات کلاس انتخاب کنید.جدول ارائه شده فقط ابعاد اصلی و وزن را نشان می دهد.؛ SWL یا بار آزمایش را ارائه نمی دهد.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: نام استاندارد نهایی، نوع، قطر زنجیره، درجه مواد، درمان سطح، مقدار، نیاز به گواهینامه، نقشه نصب، نوع ظروف، مقصد تحویل را تأیید کنید.و زمان تحویل مورد نیازاگر بازرسي شاهدان کلاس يا بررسي محاسبه مورد نياز باشد، بايد قبل از نقل قول بيان شود.
