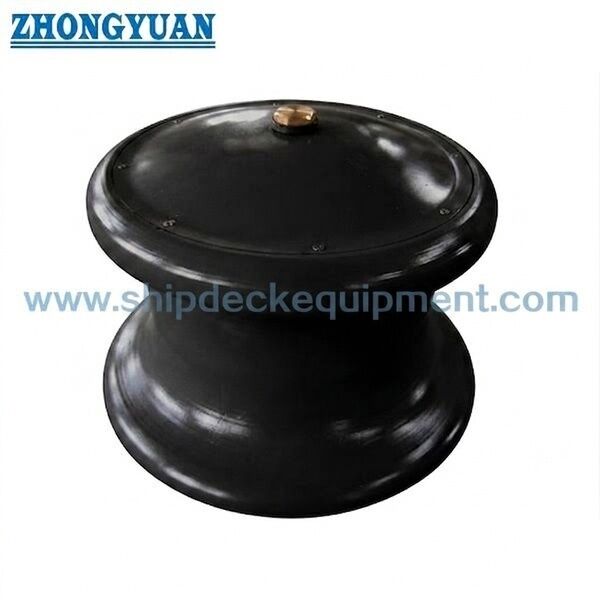

غلتک مهار صفحه فولادی 150-500 میلی‌متری با پوشش گرد و غبار مطابق با ISO 13755:2020 نوع C
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | ISO 13755-2020 | تایپ کنید: | نوع C با پوشش گرد و غبار بالایی |
|---|---|---|---|
| قطر غلتکی: | 150 ~ 500 میلی متر | غلتک شماره: | رولر تک |
| وزن غلتکی: | 21 تا 253 کیلوگرم | مواد: | ریخته گری فولاد ضد زنگ، ریخته گری فولاد |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، BKI، IRS، RS، و غیره |
| برجسته کردن: | غلتک مهار صفحه فولادی 150-500 میلی‌متری,غلتک پوشش گرد و غبار ISO 13755 نوع C,غلتک مهار ساخته شده طبق ISO 13755:2020 |
||
توضیحات محصول
غلتک مهار صفحه فولادی 150-500 میلی‌متری با درپوش گرد و غبار | نوع C استاندارد ISO 13755:2020
مرور کلی محصول
غلتک فولادی نوع C استاندارد ISO 13755:2020 یک غلتک مهار ساخته شده از صفحه فولادی است که غلتک آن از لوله فولادی یا صفحه شکل‌دار ساخته شده و مجهز به درپوش گرد و غبار است. این غلتک در چیدمان‌های راهنمای غلتکی کنار کشتی و راهنمای پایه‌دار برای هدایت خطوط مهار از طریق تغییر جهت کنترل‌شده و در عین حال کاهش تماس لغزشی روی طناب استفاده می‌شود.
نوع C جایگزین ساخته شده در خانواده غلتک‌های فولادی ISO 13755 است. برخلاف غلتک‌های فولادی ریخته‌گری نوع A و B، نوع C از ساختار صفحه فولادی / لوله‌ای و چیدمان ابعادی خاص خود استفاده می‌کند. موارد مرجع استاندارد SWL همچنان بر اساس زاویه انحراف طناب قابل اعمال است، در حالی که ساختار ساخته شده دارای جرم مرجع محاسبه شده کمتری نسبت به اندازه‌های متناظر نوع B است. بنابراین، انتخاب باید اندازه اسمی، قطر طناب و نسبت D/d، هندسه نصب، کیفیت ساخت، بازرسی جوش، طراحی فونداسیون و الزامات تأیید پروژه را در نظر بگیرد.
مشخصات سریع
• نوع: ISO 13755:2020 نوع C، ساختار صفحه فولادی با درپوش گرد و غبار → جایگزین ساخته شده برای غلتک‌های فولادی ریخته‌گری نوع A / B.
• اندازه اسمی: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 میلی‌متر → Dn نام‌گذاری قطر خارجی غلتک استاندارد است.
• SWL مرجع: 265-1,942 کیلونیوتن در θ = 90 درجه و 186-1,373 کیلونیوتن در θ = 0 درجه → SWL واقعی روی عرشه به فونداسیون تأیید شده و تقویت زیر عرشه بستگی دارد.
• جرم محاسبه شده: 21-253 کیلوگرم در هر مجموعه → جرم مرجع استاندارد کمتر از نوع B در همان اندازه‌های اسمی ذکر شده؛ طراحی نهایی نصب همچنان مبتنی بر بار خواهد بود.
• مبنای مواد غلتک: صفحه فولادی با نقطه تسلیم نه کمتر از 235 نیوتن بر میلی‌متر مربع → غلتک نوع C از لوله فولادی یا صفحه شکل‌دار ساخته شده است.
• مبنای محور / بوش: مواد محور فولادی قابل جوش با نقطه تسلیم نه کمتر از 350 نیوتن بر میلی‌متر مربع یا معادل آن؛ بوش برنجی، برنزی یا معادل آن.
• بازرسی ساخت: سطوح جوش داده شده و شکل‌دار باید عاری از نقص قابل مشاهده باشند؛ سطوح تماس طناب باید صاف و عاری از ناهمواری‌های مضر باشند.
• مبنای نگهداری: پوشش ضد خوردگی خارجی و قطعات دوار گریس‌کاری شده → درپوش گرد و غبار، وضعیت جوش، سایش بوش و چرخش آزاد نقاط بازرسی باقی می‌مانند.
پارامترهای فنی اصلی
ابعاد و بارهای مرجع منتخب نوع C استاندارد ISO 13755:2020. ابعاد بر حسب میلی‌متر است مگر اینکه در غیر این صورت ذکر شده باشد.
|
Dn |
D2 |
D3 |
D4 |
D5 |
D6 |
SWL θ=90 درجه (kN) |
SWL θ=0 درجه (kN) |
جرم (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|
| 150 | 230 | 220 | 121 | 95 | 110 | 265 | 186 | 21 |
| 200 | 300 | 280 | 162 | 118 | 140 | 441 | 314 | 37 |
| 250 | 370 | 340 | 186 | 136 | 160 | 579 | 412 | 56 |
| 300 | 430 | 400 | 209 | 149 | 180 | 726 | 510 | 86 |
| 350 | 490 | 455 | 236 | 172 | 195 | 1,040 | 736 | 127 |
| 400 | 560 | 520 | 254 | 184 | 207 | 1,246 | 883 | 174 |
| 450 | 620 | 580 | 269 | 199 | 225 | 1,599 | 1,128 | 215 |
| 500 | 680 | 640 | 293 | 217 | 240 | 1,942 | 1,373 | 253 |
راهنمای انتخاب و استعلام
• مرحله 1: نوع C استاندارد ISO 13755:2020 را تأیید کرده و اندازه اسمی Dn 150-500 را بر اساس چیدمان مهار کشتی و قطر خارجی غلتک مورد نیاز انتخاب کنید.
• مرحله 2: قطر خط مهار، ساختار و نسبت مجاز D/d، به علاوه جهت هدایت طناب و زاویه عملیاتی از طریق غلتک را تأیید کنید.
• مرحله 3: مورد بار θ قابل اعمال، SWL مورد نیاز روی عرشه، چیدمان راهنمای کنار کشتی یا پایه، هندسه فونداسیون و تقویت زیر عرشه را تأیید کنید.
• مرحله 4: الزامات مواد صفحه فولادی نوع C، مواد محور و بوش، دامنه بازرسی ساخت / جوشکاری، چیدمان درپوش گرد و غبار و قابلیت ردیابی مواد را تأیید کنید.
• مرحله 5: سیستم پوشش، بازرسی ابعادی، الزام بازرسی بصری / NDT جوش در صورت مشخص شدن، روانکاری، علامت‌گذاری و مشارکت انجمن طبقه‌بندی را تأیید کنید.
• مرحله 6: تعداد، نوع کشتی، موقعیت نصب، نقشه یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
غلتک لوله فولادی / صفحه شکل‌دار | اجزای صفحه فولادی ساخته شده | محور | بوش برنجی / برنزی | درپوش گرد و غبار | مسیر گریس / نقطه روانکاری | رابط فونداسیون یا پایه | اتصال جوشی به ساختار کشتی
مزایای ساخت، تماس با طناب و نصب
• نوع C از ساختار غلتک لوله فولادی یا صفحه شکل‌دار استفاده می‌کند که مسیری ساختاری متمایز از چیدمان‌های فولادی ریخته‌گری نوع A / B را ارائه می‌دهد.
• مبنای حداقل تسلیم استاندارد برای صفحه فولادی نوع C بالاتر از مبنای حداقل تسلیم غلتک ریخته‌گری است، اما این نباید برای ادعای SWL بالاتر استفاده شود زیرا جدول SWL مرجع ISO موارد بار قابل اعمال را تعیین می‌کند.
• جرم محاسبه شده مرجع برای اندازه‌های اسمی ذکر شده کمتر از نوع B است که می‌تواند وزن جابجایی را کاهش دهد؛ طراحی فونداسیون همچنان باید بر اساس بار عملیاتی تأیید شده باشد.
• کیفیت جوش و کنترل ابعادی برای نوع C به ویژه مهم است زیرا غلتک ساخته شده است و نه یک بدنه غلتک فولادی ریخته‌گری واحد.
• سطوح تماس طناب باید صاف و عاری از پاشش جوش، لبه‌های تیز موضعی یا ناهمواری‌هایی باشند که می‌توانند خط مهار را خراش دهند.
• نسبت D/d باید در برابر قطر واقعی خط مهار و راهنمایی سازنده طناب برای کاهش کاهش استحکام مربوط به خمش بررسی شود.
• فونداسیون و اتصالات جوشی باید بار غلتک را بدون تغییر شکل پلاستیک یا ترک خوردگی به بدنه منتقل کنند، بنابراین غلتک ساخته شده را نمی‌توان مستقل از ساختار پشتیبان انتخاب کرد.
ویژگی‌های سفارشی
• استاندارد: ISO 13755:2020 → استاندارد فعلی غلتک فولادی ISO برای اتصالات مهار و یدک‌کشی کشتی.
• نوع: نوع C با درپوش گرد و غبار → ساختار غلتک صفحه فولادی / لوله‌ای ساخته شده.
• اندازه اسمی: Dn 150-500 میلی‌متر → با اندازه طناب، نسبت D/d، مسیر خط و فضای نصب انتخاب می‌شود.
• SWL مرجع: دو مورد بار استاندارد بر اساس زاویه θ → علامت‌گذاری واقعی روی عرشه همچنان تابع فونداسیون تأیید شده و تقویت زیر عرشه است.
• مبنای مواد غلتک: صفحه فولادی، نقطه تسلیم ≥235 نیوتن بر میلی‌متر مربع → غلتک از لوله فولادی یا صفحه شکل‌دار مطابق با چیدمان نوع C ساخته شده است.
• محور / بوش: مواد محور فولادی قابل جوش ≥350 نیوتن بر میلی‌متر مربع یا معادل آن | بوش برنجی / برنزی / معادل.
• کیفیت ساخت: نقص‌های قابل مشاهده جوش / سطح مجاز نیست → تکمیل سطح تماس طناب و کنترل ابعادی نکات کلیدی پذیرش هستند.
• حفاظت سطح: پوشش ضد خوردگی خارجی + روانکاری قطعات دوار → پوشش نهایی تابع مشخصات کشتی / کشتی‌سازی است.
• الزام گواهینامه: طبق دامنه سفارش موجود است → مستندات سازنده، مواد، جوشکاری / بازرسی و کلاس باید قبل از سفارش تأیید شود.
نحوه کار
خط مهار به غلتک ساخته شده نزدیک می‌شود → طناب روی سطح تماس فولادی صاف قرار می‌گیرد → غلتک حول محور و بوش می‌چرخد → جهت خط با کاهش تماس لغزشی تغییر می‌کند → بار از طریق بدنه ساخته شده و فونداسیون / پایه به ساختار بدنه منتقل می‌شود → درپوش گرد و غبار و روانکاری از چرخش آزاد و محافظت پشتیبانی می‌کنند.
کاربردها
چیدمان‌های راهنمای غلتکی کنار کشتی | راهنماهای پایه | ایستگاه‌های مهار عرشه کشتی | تغییر جهت خط مهار | سیستم‌های اتصالات مهار و یدک‌کشی | پروژه‌های تجهیزات عرشه فولادی ساخته شده | پروژه‌های ساخت و ساز جدید و جایگزینی
گواهینامه‌ها و مزایا
گواهینامه‌ها می‌توانند بر اساس الزامات پروژه، قابلیت ردیابی مواد، دامنه جوشکاری / بازرسی و رویه تأیید انجمن طبقه‌بندی ترتیب داده شوند. در دسترس بودن تابع دامنه سفارش و پذیرش کلاس است.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده.
نقشه و عکس‌ها
سوالات متداول
س1: تفاوت اصلی بین نوع C و نوع B استاندارد ISO 13755 چیست؟
پ1: نوع B از غلتک فولادی ریخته‌گری با درپوش گرد و غبار بالایی استفاده می‌کند. نوع C از ساختار صفحه فولادی با درپوش گرد و غبار استفاده می‌کند و غلتک از لوله فولادی یا صفحه شکل‌دار ساخته شده است. نوع C همچنین چیدمان ابعادی دقیق خود را دارد.
س2: آیا جرم مرجع سبک‌تر نوع C به معنای SWL کمتر آن است؟
پ2: خیر. جرم مرجع و SWL پارامترهای متفاوتی هستند. جدول ISO موارد بار SWL قابل اعمال را بر اساس اندازه اسمی و زاویه انحراف طناب ارائه می‌دهد. فونداسیون و تقویت زیر عرشه همچنان SWL واقعی روی عرشه را تعیین می‌کنند.
س3: چه اطلاعات ساخت باید برای استعلام نوع C تأیید شود؟
پ3: اندازه اسمی، مبنای مواد صفحه فولادی، نقشه ساخت، الزام جوشکاری / بازرسی، مواد محور و بوش، اندازه طناب و نسبت D/d، چیدمان فونداسیون یا پایه، پوشش، دامنه گواهینامه و الزام تحویل را تأیید کنید.
