خلاصه ی محصول

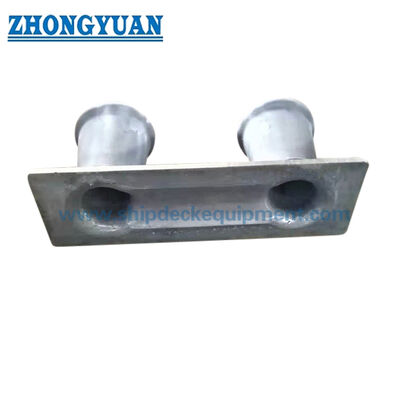

بولارد دو بایت فولاد ریخته شده، یک تکیه در عرشه لنگرگاه کشتی است که برای ایمن سازی و کنترل طناب های لنگرگاه در ایستگاه های لنگرگاه استفاده می شود.این صفحه پوشش می دهد 8 اینچ و 10 اینچ پیکربندی دو بایت ساخته شده از ASTM A27-70-36 C-Mn فولاد ریخته شده و یا معادل، با تنظیمات اختیاری بوق برای پروژه هایی که نیاز به پشتیبانی اضافی از نگه داشتن طناب در اطراف منطقه بیت دارند.

در مقایسه با یک صفحه بولارد بزرگ بارژ داخلی، این صفحه محصول بر روی دامنه لنگرگاه کشتی 8 اینچ و 10 اینچ فشرده تمرکز می کند، ساختار شاخ اختیاری، کیفیت سطح کنترل شده فولاد ریخته شده،و بازرسی مبتنی بر پروژه مانند آزمایش نفوذ رنگ، بررسی ذرات مغناطیسی، بازرسی شعاع ایکس محلی، بررسی قدرت FEA، و تأیید آزمایش کشش زمانی که توسط مشخصات سفارش مورد نیاز باشد.

مشخصات سریع

• نوع محصول: استیل ریخته شده دو بایت بولارد → تجهیزات لنگرپوش روی عرشه برای تنظیمات لنگرپوش کشتی، نه یک محصول بلند.
• انواع اسمی: 8 اینچ و 10 اینچ → مناسب برای پروژه هایی است که در آن نقشه ظرف این محدوده کمکارت دو بایت بولارد را مشخص می کند.

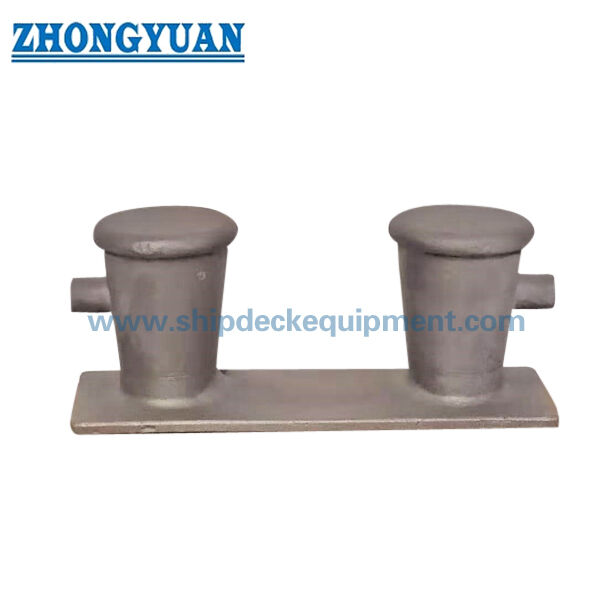

• ترتیب شاخ: در دسترس با شاخ یا بدون شاخ → نوع شاخ دار می تواند در هنگام مشخص کردن نگه داشتن طناب و دست زدن در اطراف منطقه بیت کمک کند.
• درجه مواد: ASTM A27-70-36 C-Mn فولاد ریخته شده یا معادل → برای مقاومت بدن بولارد فولاد ریخته شده و کنترل خواص مکانیکی انتخاب شده است.
• درمان حرارتی: فولاد ریخته شده قبل از تحویل → از ثبات خواص مکانیکی و کنترل کیفیت ریخته بر اساس مشخصات ارائه شده پشتیبانی می کند.
• وضعیت سطح: صاف و بدون حشرات که ممکن است طناب لنگر → پایان اتصال طناب یک نقطه پذیرش کلیدی برای استفاده از لنگر است.
• گزینه های بازرسی: آزمایش مکانیکی مواد، ثبت درمان حرارتی، آزمایش نفوذ رنگ، بررسی ذرات مغناطیسی،و آزمایش اشعه ایکس محلی → دامنه بازرسی باید قبل از نقل قول تایید شود.
• بررسی مهندسی: محاسبه مقاومت FEA و بررسی آزمایش کشش می تواند با توجه به نیاز پروژه → جهت بار، بار آزمایش، تثبیت،و دامنه شهادت باید از قبل توافق شود.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: اندازه تخته دو بتی را تایید کنید: ۸ اینچ یا ۱۰ اینچ و اینکه آیا پروژه نیاز به پیکربندی شاخ دار یا غیر شاخ دار دارد.

مرحله ۲: تایید نوع کشتی، ترتیب لنگرپوشی روی عرشه، جهت هدایت طناب، وضعیت پوشش طناب و موقعیت نصب بر اساس نقشه کشتی.

مرحله سوم: نیاز به مواد را تأیید کنید: فولاد ریخته ای ASTM A27-70-36 C-Mn یا نوع مواد معادل قابل قبول برای مشخصات پروژه.

مرحله ۴: تایید درمان سطح: شن و ماسه زدن، پرایمر، سیستم پوشش نهایی، رنگ و هر گونه نیاز خاص به حفاظت از خوردگی.

مرحله پنجم: کنترل کیفیت و محدوده بازرسی را تأیید کنید: آزمایش خواص مکانیکی، ثبت درمان حرارتی، آزمایش نفوذ رنگ، بررسی ذرات مغناطیسی، آزمایش شعاع ایکس محلی، گزارش FEA،و در صورت لزوم، بررسی تست کشش.

مرحله 6: قبل از نقل قول، دامنه گواهینامه را تأیید کنید: تأیید ABS، گواهینامه کارخانه، گواهینامه سازنده، بازرسی گواهینامه کلاس یا سایر الزامات تأیید مطابق با سفارش و روش پروژه.

مرحله 7: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه GA، نقشه پایه عرشه و عکس های مرجع اگر در دسترس باشد را ارائه دهید.

ساختار

Cast steel double bitt body | Optional horn arrangement | Smooth rope-contact surface | Heat-treated C-Mn cast steel | Deck mounting base | Force-concentration transition area | Sandblasted / shop-primed surface

مزیت های ریختن، بازرسی و مهندسی

• بدن فولاد ریخته شده مناسب برای تشکیل یک شکل دو بُت یکپارچه با انتقال های گرد در اطراف مناطق تماس طناب و غلظت نیروی است.
• پوشاندن سطح پس از ریختن بر برطرف کردن برها و لبه های تیز که ممکن است به طناب لنگر زدن در طول عملیات تکراری لنگر انداختن کشتی آسیب برساند ، متمرکز است.
• درمان حرارتی قبل از تحویل از کنترل خواص مکانیکی برای ASTM A27-70-36 یا فولاد گداخته معادل پشتیبانی می کند و گزارش آزمایش خواص مواد با توجه به دامنه سفارش در دسترس است.
• کنترل کیفیت ریختن می تواند شامل بازرسی بصری، بررسی ابعاد، آزمایش خواص مکانیکی و بررسی سوابق درمان حرارتی قبل از درمان سطح باشد.
• آزمایش نفوذ کننده رنگ یا بررسی ذرات مغناطیسی می تواند زمانی که پروژه نیاز به بررسی قطعیت سطح یا نزدیک به سطح دارد، تنظیم شود.
• بازرسی اشعه ایکس محلی می تواند بر روی مناطق بحرانی که در آن تمرکز نیروی در اطراف ریشه بیت، انتقال پایه و منطقه اتصال شاخ انتظار می رود متمرکز شود.مشمول الزامات پروژه و معیارهای پذیرفتنی توافق شده.
• FEA-based strength calculation can be used to review stress distribution and optimize local transition areas when the vessel design office or class approval process requires additional engineering verification.
• بررسی آزمایش کشش می تواند با توجه به جهت بارگذاری توافق شده، بار آزمایش، روش لامپ و دامنه مشاهده تنظیم شود؛ روش آزمایش مورد نیاز باید قبل از تولید تایید شود.

ویژگی های سفارشی

• نوع مدل: Bollard Double Bitt → ترتیب bollard لنگر انداز کشتی های فشرده برای ایستگاه های لنگر انداز عرشه.
• اندازه محدوده: 8 اینچ / 10 اینچ → بر اساس نقشه کشتی، طرح عرشه و نیاز به دستگیری طناب انتخاب شده است.
• گزینه شاخ: با یا بدون شاخ → نوع شاخدار را انتخاب کنید اگر نقشه پروژه نیاز به هندسه نگهدارنده طناب اضافی داشته باشد.
• مواد: ASTM A27-70-36 C-Mn فولاد ریخته شده یا معادل → درجه معادل نهایی باید قبل از انتشار سفارش تایید شود.
• درمان سطحی: شن و ماسه زدن و نقاشی اولیه → سیستم پوشش نهایی باید مشخصات رنگ ظرف را دنبال کند.
• کنترل کیفیت ریختن: آزمایش مکانیکی، درمان حرارتی، گزینه های NDT → موارد بازرسی باید در سفارش خرید ذکر شود.
• بررسی FEA: با توجه به نیاز پروژه در دسترس → برای بررسی غلظت استرس و بررسی ساختار محلی در صورت لزوم استفاده می شود.
• بررسی تست کشش: با توجه به الزامات پروژه در دسترس → بار آزمایش، جهت بار، لامپ و الزامات شاهد باید تایید شود.
• الزامات گواهینامه: مجوز ABS / گواهینامه کارخانه / گواهینامه سازنده با توجه به دامنه سفارش → مجوز کلاس مشروط به روش پروژه و پذیرش جامعه طبقه است.

چگونه کار می کند

Mooring rope is led around the double bitt → Smooth cast-steel surface supports rope contact → Horned type helps rope retention when specified → Mooring force is transferred through the bitt body and base into the deck foundation → Inspection and coating are completed according to project requirement

درخواست ها

Ship mooring stations | Deck mooring arrangements | Cargo vessels | Tugboats | Workboats | Inland and coastal vessels | Shipyard newbuilding projects | Replacement of existing 8 inch or 10 inch double bitt bollards

گواهینامه ها و مزایا

گواهینامه ها می توانند بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد، روش تأیید ABS و بررسی جامعه طبقه بندی شوند.قبل از صادر کردن حکم باید عبارت گواهی و محدوده شاهد تایید شود..

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت اصلی بین بالارد دو مرتبه ی شاخ دار و غیر شاخ دار چیست؟

A1: بدن بولارد اصلی و محدوده اندازه نامی یکسان است، در حالی که نوع شاخدار ابعاد شاخ K، L و M را اضافه می کند.نوع شاخه دار باید تنها زمانی انتخاب شود که ترتیب کشش یا دست زدن به طناب نیاز به این هندسه اضافی نگه داشتن طناب داشته باشد..

Q2: آیا می توان NDT، محاسبه FEA و تأیید تست کشش را ارائه داد؟

A2: بله، این موارد می تواند با توجه به نیاز پروژه ترتیب داده شود. روش بازرسی، معیارهای پذیرش، مورد بار FEA، بار آزمایش کشش، جهت بارگذاری، روش تثبیت،و دامنه شاهد باید قبل از نقل قول یا تولید تایید شود.

س3: آیا این صفحه یک SWL ثابت برای بولارد را ارائه می دهد؟

A3: هیچ SWL ثابت اضافه نمی شود زیرا داده های ارائه شده فقط نوع مدل، ابعاد، مواد، موارد بازرسی و وزن را ارائه می دهند.پایه بار لنگرگذاری نهایی باید با تنظیم لنگرگذاری کشتی بررسی شود.، طراحی پایه های عرشه، وضعیت پوشش طناب، و نیاز به تصویب پروژه.
