درپوش زنجیره ای لنگر نوع میله فولادی برای کشتی ها | JIS F 2015
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2015-1987 | تایپ کنید: | نوع نوار |
|---|---|---|---|
| اندازه زنجیر: | 38-78 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | درپوش زنجیری پهلوگیری نوع نوار,درپوش متصل کننده زنجیره ای,تجهیزات پهلوگیری کشتی JIS F2015-1987 |
||
توضیحات محصول
درپوش زنجیره ای لنگر نوع میله فولادی برای کشتی ها | JIS F 2015
بررسی اجمالی محصول

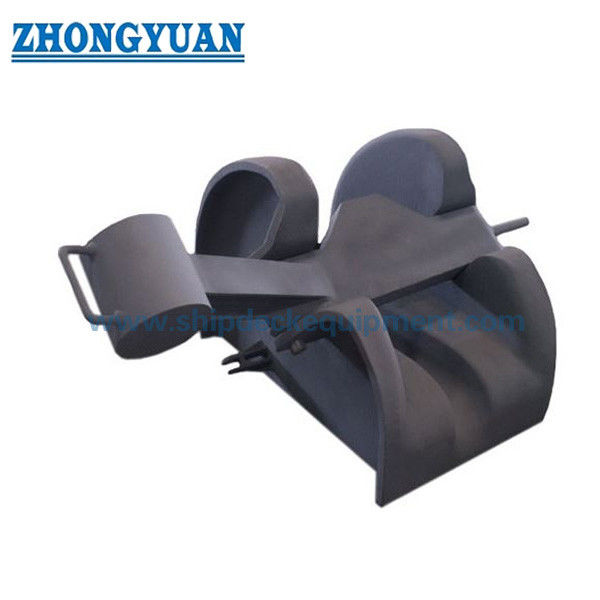

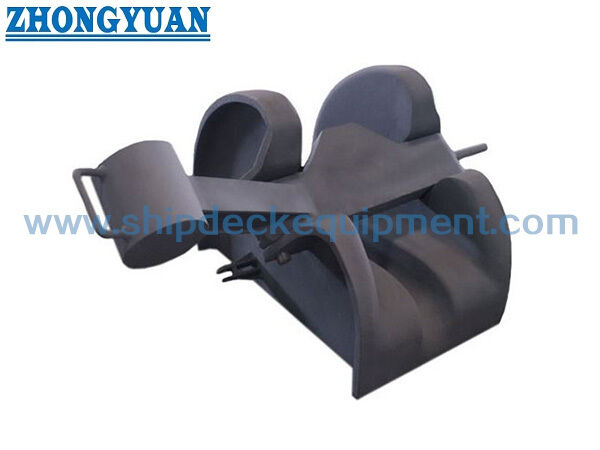

درپوش زنجیر لنگر نوع میله فولادی ریخته گری JIS F 2015 در آرایش لنگر انداختن کشتی بین لوله هاس زنجیر و بادگیر استفاده می شود. این یک درپوش از نوع میله ای بدون غلتک داخلی است و روی یک پایه ساخته شده نصب می شود تا بتوان ارتفاع نصب را برای تراز مناسب مسیر زنجیره تنظیم کرد.
برای این محصول، کنترل کیفیت بدنه فولادی ریخته گری قالب شن و ماسه یک نقطه کلیدی ساخت است. سلامت ریخته گری، دقت ابعاد، مناطق تماس زنجیر صاف، وضعیت نشیمن میله و رابط پایه باید به دقت کنترل شوند زیرا بر تطابق نصب، عملکرد زنجیره و پذیرش بازرسی تأثیر می گذارند. یک چرخ زنجیر یا غلتک جداگانه به طور معمول در جلوی درپوش چیده می شود که زنجیر باید به آرامی در خط بادگیر بلند شود.
مشخصات سریع
- نوع محصول: درپوش زنجیره ای لنگر نوع میله فولادی ریخته گری ← در ترتیبات لنگر انداختن کشتی بین لوله هاوس و بادگیر استفاده می شود.
- استاندارد فنی: JIS F 2015-1987 → استاندارد مرجع برای تعیین نوع و ابعاد اصلی.
- محدوده اندازه زنجیر: 38 تا 78 میلیمتر → قطرهای زنجیره لنگر ذکر شده را برای انتخاب مدل اولیه پوشش میدهد.
- ساختار: نوع میله، بدون غلتک داخلی → چرخ زنجیر جلو یا غلتک باید در صورت لزوم به طور جداگانه تأیید شود.
- اساس نصب: نصب بر روی فونداسیون ساخته شده ← ارتفاع پایه را می توان برای تراز زنجیره ای با لوله هاوس و بادگیر ترتیب داد.
- تمرکز بر تولید: بدنه فولادی ریخته گری قالب شن و ماسه ← کیفیت ریخته گری، تکمیل با تماس زنجیره ای، نشستن میله ها و کنترل ابعاد بسیار مهم هستند.
- عملیات سطح: انفجار Sa2.5 + یک لایه پرایمر فروشگاهی اپوکسی → درمان گالوانیزه، صیقلی یا سفارشی را می توان بر اساس نیاز مواد و پروژه مورد بحث قرار داد.
- محدوده گواهی: گواهی سازنده یا گواهی طبقه بندی را می توان با توجه به نیاز پروژه و محدوده بازرسی ترتیب داد.
پارامترهای فنی اصلی
| تایپ کنید | زنجیر لنگر دیا (میلی متر) |
اندازه (میلی متر) | وزن (کیلوگرم) |
|||
| الف | ب | سی | D | |||
| 40 | 38 تا 40 | 378 | 540 | 390 | 336 | 111 |
| 44 | 42 تا 44 | 412 | 590 | 424 | 366 | 139 |
| 48 | 46 تا 48 | 450 | 640 | 460 | 397 | 176 |
| 52 | 50 تا 52 | 491 | 695 | 494 | 428 | 216 |
| 56 | 54 تا 56 | 528 | 745 | 530 | 457 | 261 |
| 60 | 58 تا 60 | 564 | 795 | 564 | 488 | 319 |
| 64 | 62 تا 64 | 600 | 850 | 600 | 517 | 380 |
| 68 | 66 تا 68 | 635 | 900 | 636 | 547 | 452 |
| 73 | 70 تا 73 | 675 | 960 | 678 | 582 | 561 |
| 78 | 76 تا 78 | 715 | 1020 | 720 | 617 | 682 |
راهنمای انتخاب و استعلام
مرحله 1:درپوش زنجیر لنگر نوع میله ای JIS F 2015-1987 و قطر زنجیر مورد نیاز از 38 میلی متر تا 78 میلی متر را تأیید کنید.
مرحله 2:نوع مربوطه را با توجه به قطر زنجیر لنگر انتخاب کنید، سپس ابعاد A / B / C / D را در برابر آرایش عرشه لنگر کشتی بررسی کنید.
مرحله 3:ارتفاع فونداسیون ساخته شده، موقعیت لوله هاس زنجیر، موقعیت چرخ زنجیر بادگیر، و اینکه آیا تقویت عرشه یا بررسی کلاس مورد نیاز است را تأیید کنید.
مرحله 4:بررسی کنید که چرخ زنجیره جلو یا غلتک در محدوده عرضه گنجانده شده است یا به طور جداگانه توسط کارخانه کشتی سازی مرتب شده است.
مرحله 5:مواد، الزامات بازرسی ریخته گری، عملیات سطح، سیستم پوشش و محدوده گواهی را قبل از نقل قول تأیید کنید.
مرحله 6:نوع کشتی، موقعیت نصب، مقدار، مقصد تحویل، زمان تحویل مورد نیاز، و نقاشی یا عکس ها را در صورت وجود ارائه دهید.
ساختار
بدنه درپوش فولادی ریخته گری | چیدمان قفل زنجیری نوع میله ای | بدون غلتک تعبیه شده | منطقه تماس زنجیره ای | قسمت نشیمن بار | رابط فونداسیون ساخته شده | خرید پرایمر یا درمان سطح سفارشی
ریخته گری، نصب و مزایای کیفیت
- کنترل ریخته گری قالب شن و ماسه تمرکز اصلی کیفیت است. فرآیند ریختهگری باید انقباض، ترکها، نشانههای مضر و انحراف ابعاد را در معیارهای پذیرفتهشده ریختهگری دریایی کنترل کند.
- سطوح تماس زنجیر و نواحی نشیمنگاه میله پس از ریختهگری پوشانده میشوند تا از تماس شدید موضعی جلوگیری شود و از درگیری صافتر زنجیره لنگر پشتیبانی شود.
- چیدمان نوع میله ساده است و شامل غلتک داخلی نمی شود، که به خریداران کمک می کند محدوده عرضه درپوش را از چرخ زنجیره جلو یا آرایش غلتکی راهنما جدا کنند.
- فونداسیون ساخته شده به کشتی سازی اجازه می دهد تا ارتفاع نصب را برای هم ترازی بین لوله هاوس، درپوش زنجیری و چرخ زنجیره بادگیر تنظیم کند.
- جدول اندازه قطرهای زنجیر 38 تا 78 میلیمتر را پوشش میدهد و به کارخانههای کشتیسازی و تعمیرگاهها کمک میکند تا اندازه زنجیر، ابعاد پاکت و وزن را قبل از قیمتگذاری مقایسه کنند.
- استحکام پایه، تقویت عرشه، بار آزمایشی، و الزامات بار نگهدارنده باید توسط طراح کشتی یا انجمن طبقه بندی بررسی شود زیرا اطلاعات بار در جدول پارامترهای ارائه شده ارائه نشده است.
ویژگی های سفارشی
- استاندارد: JIS F 2015-1987 ← زمانی که مشخصات کشتی نیاز به ابعاد درپوش زنجیر لنگر نوع نوار JIS دارد استفاده کنید.
- محدوده نوع: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → با توجه به قطر زنجیره لنگر انتخاب کنید.
- اندازه زنجیر: 38 تا 78 میلی متر → مدل نهایی باید با مشخصات زنجیر لنگر واقعی و نقشه کشتی مطابقت داشته باشد.
- ساختار اصلی: نوع میله فولادی ریخته گری ← به عنوان بدنه درپوش فولادی ریخته گری قرار گرفته است. گزینه های مواد جایگزین نیاز به تایید دارند.
- چیدمان غلتکی: بدون غلتک داخلی → چرخ زنجیره جلو یا غلتک معمولاً ترتیب جداگانه ای است مگر اینکه در محدوده عرضه توافق شده گنجانده شود.
- نصب: نصب بر روی فونداسیون ساخته شده ← طراحی پایه و تنظیم ارتفاع باید توسط نقشه کشتی سازی تایید شود.
- درمان سطح: انفجار Sa2.5 + پرایمر فروشگاهی اپوکسی → درمان گالوانیزه، صیقلی یا سفارشی به مواد و نیاز پروژه بستگی دارد.
- مورد نیاز گواهی: بر اساس نیاز پروژه موجود است → گواهی سازنده، گواهی مواد، گواهی کلاس یا بازرسی شاهد باید قبل از سفارش تأیید شود.
چگونه کار می کند
زنجیر لنگر از لوله هاس خارج می شود ← چرخ یا غلتک زنجیر جلو زنجیر را در صورت نصب بلند می کند ← زنجیر وارد میله میله درپوش می شود ← میله درپوش مسیر زنجیر را محکم می کند ← فونداسیون ساخته شده نیرو را به ساختار کشتی منتقل می کند ← زنجیر در صورت لزوم برای عملیات بادگیر آزاد می شود.
برنامه های کاربردی
چیدمان لنگر انداختن کشتی | تجهیزات عرشه لنگر | مسیر زنجیره لوله هاوس به ویندلاس | پروژه های نوساز | پروژه های تعمیر و تعویض | نصب فونداسیون ساخته شده | کشتی های تجاری، قایق های کاری، یدک کش ها و بارج ها بر اساس نقشه کشتی
گواهینامه ها و مزایا
گواهی ها را می توان با توجه به نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و رویه تایید جامعه طبقه بندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.
طراحی و عکس
سوالات متداول
Q1:چگونه باید نوع صحیح درپوش زنجیر لنگر JIS F 2015 انتخاب شود؟
A1:نوع را با توجه به قطر واقعی زنجیر لنگر انتخاب کنید، سپس ابعاد A/B/C/D، ارتفاع فونداسیون، تراز لوله هاوس و موقعیت چرخ زنجیر بادگیر را در مقابل نقشه کشتی بررسی کنید.
Q2:آیا این درپوش زنجیری نوع میله ای شامل غلتک می باشد؟
A2:خیر. توضیحات محصول ارائه شده یک درپوش زنجیری لنگر نوع میله ای بدون غلتک تعبیه شده است. یک چرخ زنجیر یا غلتک معمولاً در جلوی درپوش چیده می شود که زنجیر باید به آرامی بلند شود، اما این محدوده عرضه باید جداگانه تأیید شود.
Q3:چه نکات کیفی ریخته گری برای این استاپر مهم است؟
A3:نکات کلیدی عبارتند از سلامت ریخته گری، دقت ابعاد، پرداخت صاف زنجیر با تماس، وضعیت صندلی میله، تطبیق رابط پایه و محدوده بازرسی. الزامات بار، آزمایش و فونداسیون باید توسط طراحی کشتی یا الزامات کلاس تأیید شود.
