150–450 میلی متر نوع بسته 3 غلتکی کنار کشتی Fairlead با پایه | JIS F 2014 DF/DS
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F 2014-1987 | تایپ کنید: | نوع بسته DF&DS |
|---|---|---|---|
| قطر غلتکی: | 150 تا 450 میلی متر | غلتک شماره: | 3 غلتک |
| وزن غلتکی: | 53.8 تا 650 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | نوع بسته از قایق,3 رولر ها در کنار کشتی,JIS F 2014 "برنامه ی کشتیرانی" |
||
توضیحات محصول

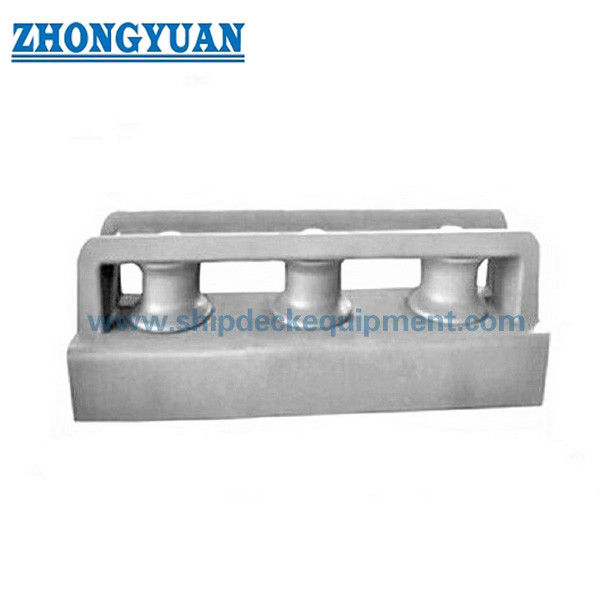

150×450 میلی متر بسته نوع 3 رولر در کنار کشتی Fairlead با پایه.
خلاصه ی محصول
JIS F2014 DF/DS بسته نوع 3 رول fairlead طراحی شده است برای کنترل کنترل طناب لنگر در موقعیت های عرشه جانبی کشتی.
ساختار شامل سه رول است که در یک قاب صفحه بالا قرار دارند، که مسیر قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب قطب
در مقایسه با نوع باز fairlead، طراحی نوع بسته کنترل طناب بهتر را فراهم می کند، که آن را برای لنگر اندازی خط مستقیم و طرح های عرشه محدود مناسب می کند.
مشخصات سریع
قطر رولر: 150×450 mm → سازگاری طناب را تعیین می کند
توجه به بار: بر اساس بار شکستن طناب انتخاب می شود → اطمینان از عملکرد ایمن در شرایط کار
نوع ساختار: نوع بسته → مسیر کنترل شده طناب
پیکربندی رول: 3 رول → توزیع بار
استاندارد: JIS F2014-1987
ماده: فولاد ریخته / فولاد C-Mn
سطح: Sa2.5 + پوشش اپوکسی
کاربرد: لنگر انداختن در کنار کشتی
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
پارامترهای فنی اصلی
توجه: برای انتخاب مبتنی بر بار یا تطابق SWL، لطفا برای پشتیبانی فنی با ما تماس بگیرید.
| اسمی دیه |
رولر | بوش | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | دقیقه ای t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | 1 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| اسمی دیه |
ماشین لباسشویی | پین | صندلی و پشتیبان | |||||||||||||
| D5 | D6 | t2 | d | d 1 | t3 | من | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | نه | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| اسمی دیه |
صندلی و پشتیبان | برای بوش پیچ درست کنید | قطعه چک | |||||||||||||
| L3 | D7 | D8 | ب | t4 | t5 | r5 | r6 | W1 | W2 | بولت اسمی دیه |
بولت طول |
نه، نه | a | ب | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | کشورهای عضو | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | کشورهای عضو | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | کشورهای عضو | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | کشورهای عضو | 20 | 4 | 65 | 135 | 90 |
راهنمای انتخاب
به کمک در انتخاب اندازه مناسب fairlead و ظرفیت بار نیاز دارید؟ برای پشتیبانی مهندسی با ما تماس بگیرید.
مرحله 1 ️ انتخاب قطر رول
مرحله 2 ️ نوع طناب را تایید کنید
مرحله 3 ️ تایید بار شکستن طناب → اطمینان از اینکه اندازه fairlead با ظرفیت طناب مطابقت دارد
مرحله 4 ️ نصب را تایید کنید
مرحله 5 ️ تأیید گواهینامه
مرحله 6 ️ مسیر طناب را تایید کنید (کنترل شده)
ساختار
فریم صفحه بالا. ۳ رولر. آستین پین. باردار بش. صفحه های جانبی.
نوع بسته در مقابل نوع باز
نوع بسته → با صفحه بالا، مسیر کنترل شده طناب.
نوع باز → بدون صفحه بالا، ورودی طناب انعطاف پذیر.
ویژگی های سفارشی
ساختار بسته → مانع فرار طناب می شود
سه رول → توزیع بار
فولاد ریخته شده → با دوام
راهنمای تحقیق
لطفاً قطر طناب، نوع طناب، موقعیت نصب و الزامات صدور گواهینامه را ذکر کنید.
به SWL یا پشتیبانی از تطبیق بار نیاز دارید؟ تیم مهندسی ما می تواند در انتخاب مناسب کمک کند.
چگونه کار می کند
طناب از طریق رول های بسته عبور می کند که جهت کنترل شده را تضمین می کند.
درخواست ها
لنگر انداختن قایق.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
نقاشی و عکس
نقشه ترتیب کلی و عکس های محصول در دسترس است
سفارش دادن
MOQ: 1 واحد. تحویل: 30 ~ 60 روز.
سوالات عمومی
سوال1: نوع بسته چیست؟
A: با صفحه بالا.
س2: چه زمانی استفاده کنیم؟
A: راهنمايي با طناب مستقيم
سوال سوم: تفاوت؟
جواب: بند کنترلی بند، باز انعطاف پذیر.
سوال 4: چگونه بار برای نوع بسته fairlead در نظر گرفته شود؟
ج: باید بر اساس قطر طناب و بار شکستن مربوطه انتخاب شود. ساختار طراحی شده است تا طناب را با اطمینان در شرایط بار مشخص هدایت و کنترل کند.
