DIN 81860 Anchor Chain Cable Clench Releaser.

DIN 81860 Anchor Chain Cable Clench Releaser.

خلاصه ی محصول

در DIN 81860، فریزر کابل لنگر یک دستگاه اتصال نهایی برای کابل های لنگر در کشتی ها است.آن را به طور معمول در انتهای داخلی از زنجیره لنگر در سیستم قفسه زنجیره ای ترتیب داده شده است، جایی که پایان زنجیره باید در طول کار عادی ثابت شود و زمانی که کشتی نیاز به تخلیه اضطراری زنجیره لنگر دارد آزاد شود.

این صفحه شامل گزینه های آبپاش و غیر آبپاش است. نسخه آبپاش انتخاب می شود زمانی که عملکرد مهر و موم در اطراف قفسه زنجیره یا مرز آبپاش مرتبط مورد نیاز است،در حالی که نسخه ضد آب استفاده می شود که نقشه نصب نیازی به یک عملکرد مهر و موم ندارد.نسخه استاندارد نهایی، درجه زنجیره، درجه مواد، رابط نصب، ترتیب انتشار و نیاز به آزمایش آبپاشی باید قبل از تولید تایید شود.

مشخصات سریع

• نوع محصول: فشرده سازی کابل زنجیره لنگر / آزاد کننده زنجیره لنگر / اتصال انتهای → انتهای زنجیره داخلی را محکم می کند و اجازه می دهد تا به صورت اضطراری مطابق با ترتیب ظرف آزاد شود.
• مرجع استاندارد: DIN 81860-1999 همانطور که توسط پروژه ارائه شده است → نسخه های فعلی DIN 81860-1 / DIN 81860-2 را می توان بررسی کرد اگر کشتی ساز آخرین استاندارد را نیاز دارد.
• قطر اسمی زنجیر: 36mm تا 152mm در جدول ارائه شده → مناسب برای طیف گسترده ای از اندازه های زنجیر لنگر کشتی.
• درجه زنجیر لنگر: قابل استفاده برای زنجیره های لنگر درجه 2 و 3 → درجه زنجیره نهایی و دامنه تأیید کلاس باید توسط مشخصات پروژه تأیید شود.
• گزینه ضد آب: نسخه ضد آب یا غیر ضد آب → آزمایش عملکرد ضد آب، فشار، مدت زمان و نیاز به شاهد باید قبل از سفارش تایید شود.
• گزینه های مواد: فولاد C-Mn، فولاد ریخته شده یا فولاد ضد زنگ → درجه دقیق مواد، درمان حرارتی و ردیابی باید مطابق با نیاز پروژه باشد.
• درمان سطحی: Sa 2.5 شلیک + یک لایه ایپوکسی، گالوانیزه، فولاد ضد زنگ یا پوشش سفارشی → پایان نهایی باید با طرح پوشش ظرف مطابقت داشته باشد.
• محدوده گواهینامه: گواهینامه سازنده، گواهینامه مواد، بازرسی کلاس، و گزارش آزمایش ضد آب در دسترس با توجه به نیاز سفارش.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

• مرحله 1: تایید نسخه استاندارد DIN 81860، نام محصول، و اینکه آیا پروژه نیاز به ساخت watertight یا nonwatertight دارد.
• مرحله ۲: قطر اسمی زنجیره، درجه زنجیره، ترتیب پیوند آخر و اینکه آیا محصول برای ساخت جدید، تعمیر یا تعویض است را تأیید کنید.
• مرحله ۳: موقعیت نصب، رابط قفسه زنجیره ای / پارادایو، فضای عملیاتی موجود، جهت آزاد کردن و تقویت اطراف را با کشیدن تایید کنید.
• مرحله ۴: نیاز به مواد را تأیید کنید: فولاد C-Mn، فولاد ریخته شده، فولاد ضد زنگ یا مواد خاص پروژه با قابلیت ردیابی گواهی.
• مرحله ۵: تایید درمان سطح و محدوده بازرسی: شروع فروشگاه، پایان گالوانیزه، پولیش فولاد ضد زنگ، بازرسی کلاس و آزمایش عملکرد آبپاش در صورت لزوم.
• مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نوع کشتی، الزامات جامعه طبقه بندی، نقشه GA و عکس های مرجع اگر در دسترس باشد را ارائه دهید.

ساختار

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

مزایای ایمنی و مهندسی قفسه های زنجیره ای

• محدوده ابعاد DIN 81860 کمک می کند تا دستگاه قفل پایینی با قطر زنجیره لنگر مشخص شده مطابقت داشته باشد، کاهش ابهام در هنگام تعویض یا نقل قول.
• نسخه های ضد آب و غیر ضد آب را می توان در مرحله تحقیق جدا کرد، که از استفاده از یک محصول غیر مهر و موم در صورت نیاز به یکپارچگی ضد آب در ترتیب ظرف جلوگیری می کند.
• دستگاه از منطق آزاد کردن زنجیره اضطراری پشتیبانی می کند: انتهای زنجیره لنگر به طور معمول محفوظ است.و اتصال پایان می تواند آزاد شود زمانی که ترتیب کشتی نیاز به قربانی لنگر در شرایط خطرناک.
• برای پروژه های ضد آب، ساختار مهر و موم، جزئیات گاسکت یا حلقه O، فشار آزمایش، مدت زمان آزمایش و دامنه گواه کلاس باید به جای فرض یک شرایط آزمون جهانی تأیید شود.
• انتخاب مواد می تواند برای پروژه های فولاد C-Mn، فولاد ریخته شده یا فولاد ضد زنگ تنظیم شود، اما درجه دقیق، فرآیند جوش / ریخته گری،و قابلیت ردیابی گواهینامه باید قبل از تولید تعریف شود.
• آماده سازی سطحی مانند Sa 2.5 شلیک و اپوکسی شاپ پریمر کمک می کند تا یک حالت پایه کنترل شده برای پوشش نهایی ظرف فراهم کند.در حالی که گالوانیزه شده یا فولاد ضد زنگ به طور کامل در صورت مشخص بحث می شود.
• برای پروژه های جایگزینی، قبل از تأیید قابلیت تعویض، رابط موجود زنجیر، موقعیت سوراخ، اتصال پیوند آخر و مجوز عملیاتی موجود باید بررسی شود.

ویژگی های سفارشی

• استاندارد: DIN 81860-1999 → استفاده زمانی که سازه کشتی یا مشخصات مالک این استاندارد آلمان نیاز به اتصال پای زنجیره لنگر دارد.
• بررسی استاندارد فعلی: DIN 81860-1 / DIN 81860-2:2022 → تایید اینکه آیا پروژه هنوز نیاز به نسخه 1999 یا آخرین نسخه DIN دارد.
• نسخه: ضد آب / غیر ضد آب → بر اساس مرز قفسه زنجیره ای ، نیاز به مهر و موم و نقشه نصب انتخاب کنید.
• قطر نامی زنجیره: 36 ∼ 152 mm → به طور دقیق با توجه به اندازه زنجیره لنگر و ترتیب لینک آخر انتخاب شود.
• درجه زنجیری لنگر: درجه 2 / درجه 3 همانطور که ارائه شده است → درجه نهایی، پایه قوانین کلاس و الزامات پذیرش باید تایید شود.
• ماده: فولاد C-Mn / فولاد ریخته شده / فولاد ضد زنگ → درجه دقیق و دامنه گواهینامه قبل از سفارش تایید می شود.
• آزمایش عملکرد آب محکمی: با توجه به نیاز پروژه → فشار، مدت زمان، روش بازرسی و نیاز شاهد برای تایید، در دسترس است.
• درمان سطحی: Sa 2.5 شلیک + اپوکسی فروشگاه اولیه / گالوانیزه / سفارشی → وضعیت سطحی نهایی باید مشخصات پوشش ظرف را دنبال کند.
• الزامات گواهینامه: در صورت درخواست در دسترس → گواهینامه کلاس، گواهینامه سازنده، گواهینامه مواد و سوابق آزمایش بر اساس دامنه سفارش تایید شده ترتیب داده شده است.

چگونه کار می کند

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

درخواست ها

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد، نیاز به آزمایش ضد آب و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

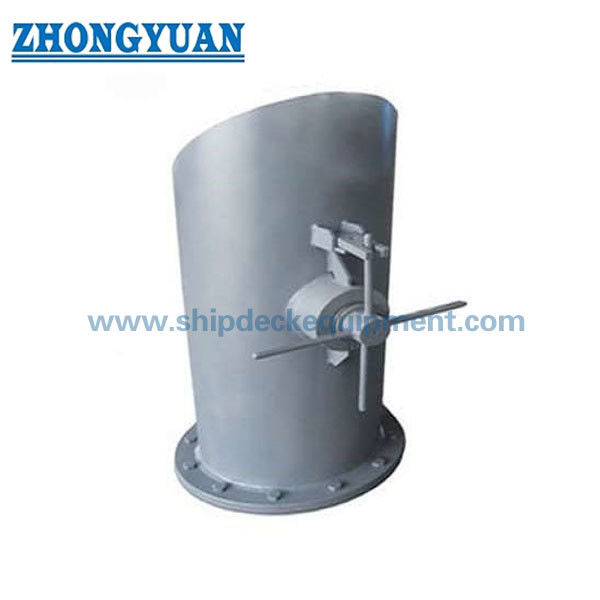

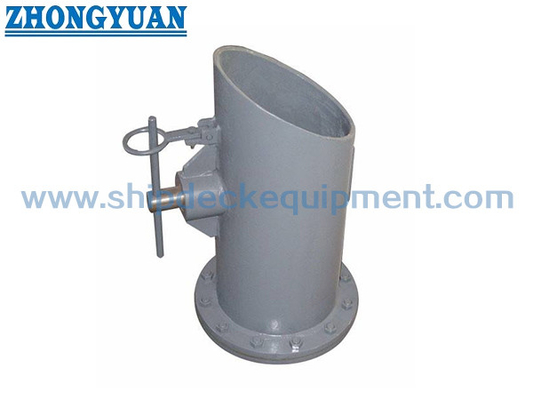

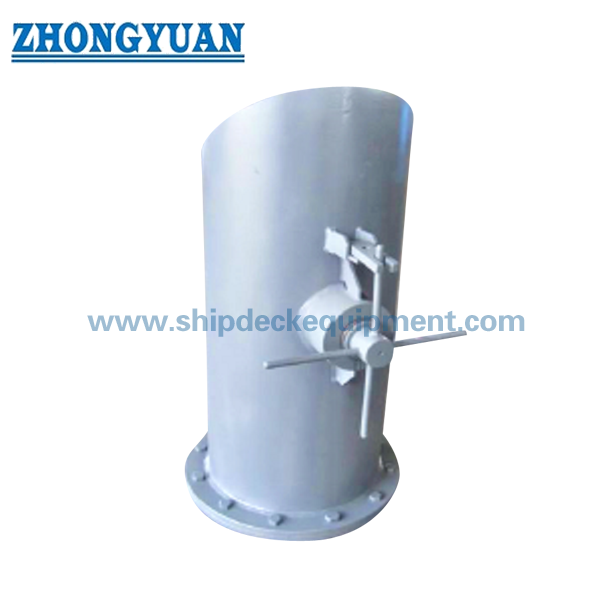

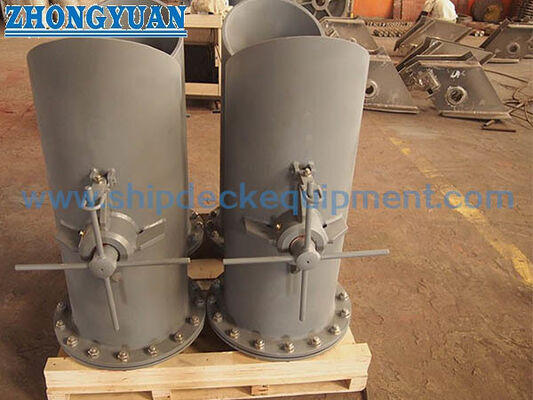

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت بین نسخه ضد آب و غیر ضد آب چیست؟

A1: نسخه آب محکمی زمانی استفاده می شود که نصب نیاز به مهر و موم در اطراف قفسه زنجیره یا مرز آب محکمی مرتبط دارد.نسخه ضد آب استفاده می شود که در آن هیچ عملکرد مهر و موم مورد نیاز نیستفشار آزمایش، مدت زمان آزمایش، جزئیات مهر و موم و نیاز به شاهد کلاس باید برای پروژه های آبپاش تایید شود.

س2: آیا این محصول مشابه یک بند زنجیره ای است؟

A2: نه. یک DIN 81860 لنگر زنجیر کابل کلیپ آزاد کننده یک دستگاه پایانی اتصال / آزاد کردن برای انتهای زنجیره لنگر داخلی است.یک روکش زنجیره به طور معمول در عرشه برای نگه داشتن و هدایت زنجیره در طول عملیات لنگرگذاری تنظیم شده استاین دو محصول نباید در نقشه ها یا نقل قول ها مخلوط شوند.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: لطفاً نسخه استاندارد، نسخه ضد آب یا غیر ضد آب، قطر زنجیره، درجه زنجیره، ماده، درمان سطح، مقدار، نیاز به گواهینامه، نیاز به آزمایش ضد آب را تأیید کنید.نقشه نصب، مقصد تحویل و زمان تحویل مورد نیاز.
