اتصال و رهاکننده انتهای زنجیر لنگر | DIN 81860، نوع ضد آب / غیر ضد آب
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | DIN 81860-1999؛ استاندارد آلمان | قطر اسمی زنجیر: | 36 تا 152 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره. | ||
| برجسته کردن: | دستگیره کابل DIN 81860,چفت کابل فولادی DIN 81860,Releaser لنگر DIN 81860-1999 |
||
توضیحات محصول
بست و رها کننده انتهای زنجیر لنگر | DIN 81860، نوع ضد آب / غیر ضد آب
مرور کلی محصول
رها کننده کلمپ کابل زنجیر لنگر DIN 81860 یک دستگاه بست انتهای کابل زنجیر لنگر در کشتیها است. این دستگاه معمولاً در انتهای داخلی زنجیر لنگر در سیستم انبار زنجیر قرار میگیرد، جایی که انتهای زنجیر باید در طول سرویس عادی ایمن شود و هنگام نیاز به تخلیه اضطراری زنجیر لنگر توسط کشتی، آزاد شود.
این صفحه گزینههای عرضه ضد آب و غیر ضد آب را پوشش میدهد. نسخه ضد آب زمانی انتخاب میشود که عملکرد آببندی در اطراف انبار زنجیر یا مرز ضد آب مربوطه مورد نیاز باشد، در حالی که نسخه غیر ضد آب در مواردی استفاده میشود که نقشه نصب نیازی به عملکرد آببندی ندارد. نسخه استاندارد نهایی، درجه زنجیر، درجه مواد، رابط نصب، ترتیب رهاسازی و الزامات تست ضد آب باید قبل از تولید تأیید شوند.
مشخصات سریع
- نوع محصول: کلمپ کابل زنجیر لنگر / رها کننده زنجیر لنگر / بست انتها → انتهای داخلی زنجیر را ایمن میکند و امکان رهاسازی اضطراری را مطابق با چیدمان کشتی فراهم میکند.
- مرجع استاندارد: DIN 81860-1999 همانطور که توسط پروژه ارائه شده است → نسخههای فعلی DIN 81860-1 / DIN 81860-2 در صورت نیاز کشتی به آخرین استاندارد قابل بررسی هستند.
- قطر اسمی زنجیر: 36 میلیمتر تا 152 میلیمتر در جدول ارائه شده → مناسب برای طیف وسیعی از اندازههای زنجیر لنگر کشتی.
- درجه زنجیر لنگر: قابل اجرا برای زنجیرهای لنگر درجه 2 و درجه 3 → درجه نهایی زنجیر و دامنه تأیید کلاس باید توسط مشخصات پروژه تأیید شود.
- گزینه ضد آب: نسخه ضد آب یا غیر ضد آب → تست عملکرد ضد آب، فشار، مدت زمان و الزامات شاهد باید قبل از سفارش تأیید شود.
- گزینههای مواد: فولاد C-Mn، فولاد ریختهگری، یا فولاد ضد زنگ → درجه دقیق مواد، عملیات حرارتی و قابلیت ردیابی باید از الزامات پروژه پیروی کند.
- عملیات سطحی: سندبلاست Sa 2.5 + یک لایه پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده فولاد ضد زنگ، یا پوشش سفارشی → پرداخت نهایی باید با طرح پوشش کشتی مطابقت داشته باشد.
- دامنه گواهینامه: گواهینامه سازنده، گواهینامه مواد، بازرسی کلاس، و سوابق تست ضد آب طبق الزامات سفارش موجود است.
پارامترهای فنی اصلی
| قطرهای زنجیر | φd1 X s1 | φ d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
راهنمای انتخاب و استعلام
- مرحله 1: نسخه استاندارد DIN 81860، نام محصول و اینکه آیا پروژه نیازمند ساخت ضد آب یا غیر ضد آب است را تأیید کنید.
- مرحله 2: قطر اسمی زنجیر، درجه زنجیر، چیدمان لینک انتهایی و اینکه آیا محصول برای ساخت جدید، تعمیر یا تعویض است را تأیید کنید.
- مرحله 3: موقعیت نصب، رابط انبار زنجیر / دیواره، فضای عملیاتی موجود، جهت رهاسازی و تقویت اطراف را با نقشه تأیید کنید.
- مرحله 4: الزامات مواد را تأیید کنید: فولاد C-Mn، فولاد ریختهگری، فولاد ضد زنگ، یا مواد پروژه ویژه با قابلیت ردیابی گواهینامه.
- مرحله 5: عملیات سطحی و دامنه بازرسی را تأیید کنید: پرایمر کارگاهی، پرداخت گالوانیزه، پولیش فولاد ضد زنگ، بازرسی کلاس، و تست عملکرد ضد آب در صورت نیاز.
- مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نوع کشتی، الزامات انجمن طبقهبندی، نقشه GA، و عکسهای مرجع در صورت موجود بودن را ارائه دهید.
ساختار
بدنه کلمپ کابل | رابط بست انتهای زنجیر | ترتیب رهاسازی / لغزش | دسترسی عملیاتی یا رهاسازی | گزینه آببندی ضد آب | گزینه غیر ضد آب | رابط نصب انبار زنجیر / دیواره | حفاظت سطحی
مزایای ایمنی و مهندسی انبار زنجیر
- محدوده ابعادی DIN 81860 به تطبیق دستگاه بست انتها با قطر زنجیر لنگر مشخص شده کمک میکند و ابهام را در طول تعویض یا قیمتگذاری کاهش میدهد.
- نسخههای ضد آب و غیر ضد آب را میتوان در مرحله استعلام جدا کرد، که از استفاده از محصول غیر آببند در مواردی که چیدمان کشتی نیازمند یکپارچگی ضد آب است، جلوگیری میکند.
- این دستگاه از منطق رهاسازی اضطراری زنجیر پشتیبانی میکند: انتهای زنجیر لنگر به طور معمول ایمن است و اتصال انتها میتواند در مواردی که چیدمان کشتی نیازمند فدا کردن لنگر در شرایط خطرناک است، آزاد شود.
- برای پروژههای ضد آب، ساختار آببندی، جزئیات واشر یا اورینگ، فشار تست، مدت زمان تست و دامنه شاهد کلاس باید تأیید شوند، نه اینکه یک شرط تست جهانی فرض شود.
- انتخاب مواد را میتوان برای پروژههای فولاد C-Mn، فولاد ریختهگری یا فولاد ضد زنگ تنظیم کرد، اما درجه دقیق، فرآیند جوشکاری / ریختهگری و قابلیت ردیابی گواهینامه باید قبل از تولید تعریف شوند.
- آمادهسازی سطح مانند سندبلاست Sa 2.5 و پرایمر اپوکسی کارگاهی به ایجاد یک وضعیت پایه کنترل شده برای پوشش نهایی کشتی کمک میکند، در حالی که پرداخت گالوانیزه یا پولیش شده فولاد ضد زنگ را میتوان در صورت مشخص شدن مورد بحث قرار داد.
- برای پروژههای تعویض، رابط انبار زنجیر موجود، موقعیت سوراخ، اتصال لینک انتها و فضای عملیاتی موجود باید قبل از تأیید قابلیت تعویض بررسی شوند.
ویژگیهای سفارشی
- استاندارد: DIN 81860-1999 → زمانی استفاده میشود که مشخصات کشتیساز یا مالک نیازمند این بست انتهای زنجیر لنگر آلمانی باشد.
- بررسی استاندارد فعلی: DIN 81860-1 / DIN 81860-2:2022 → تأیید کنید که آیا پروژه هنوز به نسخه 1999 یا آخرین نسخه DIN نیاز دارد.
- نسخه: ضد آب / غیر ضد آب → بر اساس مرز انبار زنجیر، نیاز به آببندی و نقشه نصب انتخاب کنید.
- قطر اسمی زنجیر: 36-152 میلیمتر → اکیداً بر اساس اندازه زنجیر لنگر و چیدمان لینک انتها انتخاب کنید.
- درجه زنجیر لنگر: درجه 2 / درجه 3 همانطور که ارائه شده است → درجه نهایی، مبنای قانون کلاس و الزامات پذیرش باید تأیید شوند.
- مواد: فولاد C-Mn / فولاد ریختهگری / فولاد ضد زنگ → درجه دقیق و دامنه گواهینامه باید قبل از سفارش تأیید شود.
- تست عملکرد ضد آب: طبق الزامات پروژه موجود است → فشار، مدت زمان، روش بازرسی و الزامات شاهد باید تأیید شود.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی / گالوانیزه / سفارشی → وضعیت نهایی سطح باید از مشخصات پوشش کشتی پیروی کند.
- الزامات گواهینامه: در صورت درخواست موجود است → گواهینامه کلاس، گواهینامه سازنده، گواهینامه مواد و سوابق تست بر اساس دامنه سفارش تأیید شده ترتیب داده میشوند.
نحوه کار
انتهای زنجیر لنگر به رها کننده کلمپ متصل میشود → انتهای زنجیر در طول سرویس عادی ایمن باقی میماند → اپراتور هنگام نیاز به تخلیه اضطراری، ترتیب رهاسازی را فعال میکند → انتهای زنجیر از نقطه بست رها میشود → لنگر و زنجیر میتوانند طبق رویه اضطراری کشتی خارج شوند.
کاربردها
انبار زنجیر لنگر | بست انتهای زنجیر لنگر | سیستم رهاسازی اضطراری زنجیر لنگر | چیدمان لنگر انداختن کشتی | کشتیهای تجاری | پروژههای ساخت جدید | پروژههای تعمیر و تعویض | تاسیسات انبار زنجیر ضد آب یا غیر ضد آب
گواهینامهها و مزایا
گواهینامهها را میتوان بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد، الزامات تست ضد آب و رویه تأیید انجمن کلاس ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

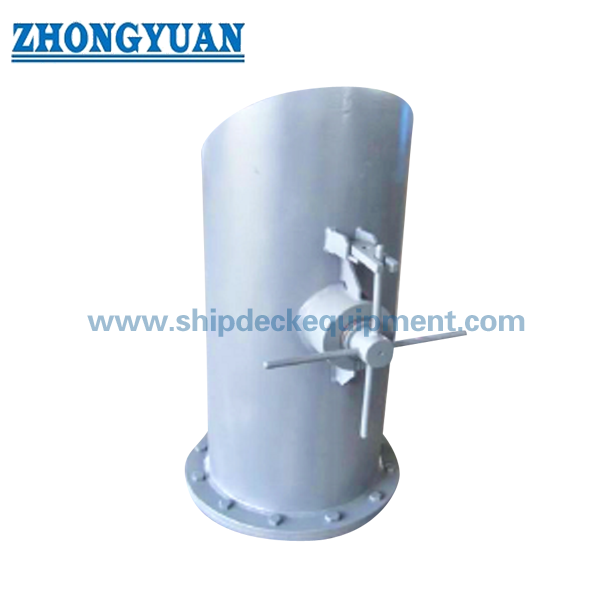

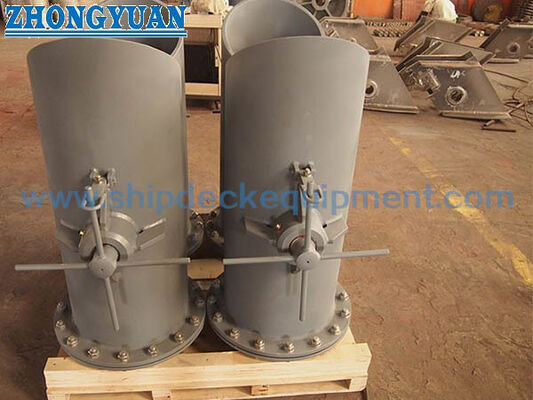

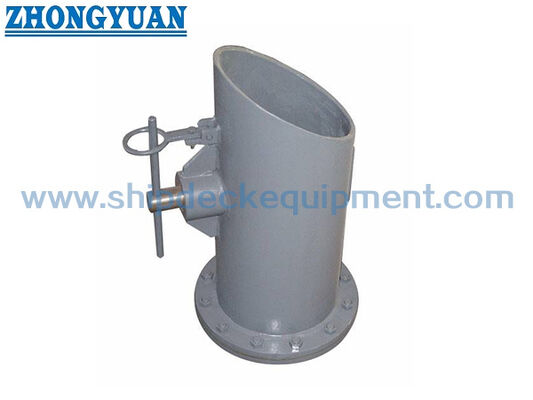

نقشه و عکسها
سوالات متداول
س1: تفاوت بین نسخه ضد آب و غیر ضد آب چیست؟
پ1: نسخه ضد آب زمانی استفاده میشود که نصب نیازمند آببندی در اطراف انبار زنجیر یا مرز ضد آب مربوطه باشد. نسخه غیر ضد آب در مواردی استفاده میشود که نیازی به عملکرد آببندی نیست. فشار تست، مدت زمان تست، جزئیات آببندی و الزامات شاهد کلاس باید برای پروژههای ضد آب تأیید شوند.
س2: آیا این محصول با زنجیر متوقف کننده عرشه یکسان است؟
پ2: خیر. رها کننده کلمپ کابل زنجیر لنگر DIN 81860 یک دستگاه بست / رها کننده انتهای داخلی زنجیر لنگر است. زنجیر متوقف کننده معمولاً روی عرشه قرار میگیرد تا زنجیر را در طول عملیات لنگر انداختن نگه دارد و هدایت کند. این دو محصول نباید در نقشهها یا قیمتگذاری با هم اشتباه گرفته شوند.
س3: چه اطلاعاتی قبل از قیمتگذاری مورد نیاز است؟
پ3: لطفاً نسخه استاندارد، نسخه ضد آب یا غیر ضد آب، قطر زنجیر، درجه زنجیر، مواد، عملیات سطحی، مقدار، الزامات گواهینامه، الزامات تست ضد آب، نقشه نصب، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.
