غلتک راهنمای پهلوگیری دریایی نوع باز | NS 2585 فولاد ریخته گری تک غلتکی Fairlead

رولر راهنمای دریایی برای لنگر انداختن کشتی

خلاصه ی محصول

رولر راهنمای دریایی NS 2585 یک رولر متجلی است که برای هدایت یک خط لنگر و تغییر جهت پیشروی آن در یک موقعیت هدایت طناب کشتی استفاده می شود.معمولاً در کاتالوگ تجهیزات دریایی به عنوان یک رول راهنما توصیف می شودانتخاب باید بر اساس اندازه رولر، دسته و قطر طناب، هندسه سرب طناب، ترتیب میله / پشتیبانی،فضای نصب و نقشه لنگرگاه کشتی.

جدول های مرجع عمومی NS 2585 به طور مداوم اندازه های اسمی رول را از 150 تا 450 میلی متر و توده های مرجع را از حدود 24.8 تا 310 کیلوگرم نشان می دهد.جدول قطر طناب ارائه شده شامل طناب فیبر مصنوعی است، یک دسته قدیمی از طناب های فیبر طبیعی و ساختارهای طناب های سیم فولادی 6 × 24 و 6 × 37 با مقاومت کششی 1550 N / mm2. این قطر طناب ها فقط مرجع انتخاب هستند.آنها نباید مستقیماً به محصول SWL تبدیل شوند.، MBL، بار شکستن، بار مرجع یا بار آزمایش بدون یک پایه بار استاندارد / تایید شده پروژه کنترل شده.

مشخصات سریع

• نوع محصول: راهنمای دریایی تک رولر / رولر منحنی → یک نقطه چرخش طناب تعریف شده را در یک ترتیب لنگرگاه کشتی فراهم می کند.

• مرجع استاندارد: NS 2585 → استفاده زمانی که نقشه کشتی، مشخصات مالک یا الزامات تعویض این پیکربندی رولر راهنما را می طلبد.

• محدوده اندازه رولر: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → هفت اندازه مرجع برای مطابقت اندازه طناب و هندسه نصب.

• دسته بندی های طناب قابل استفاده: طناب فیبر مصنوعی، طناب فیبر طبیعی و طناب سیم فولادی 6 × 24 / 6 × 37 → حداکثر قطر مرجع بستگی به دسته بندی طناب و ساخت دارد.

• پایه طناب سیم فولادی: 1550 N/mm2 مقاومت کششی در جدول مرجع ارائه شده → محدودیت قطر مشابه را به طور خودکار برای سایر انواع یا ساختارهای طناب سیم اعمال نمی کنند.

• جرم مرجع: 24.8 ≈ 310 کیلوگرم → برای بررسی قیمت گذاری، بسته بندی و حمل و نقل مفید است؛ جرم نهایی تولید شده / حمل و نقل باید مطابق با نقشه تولید تایید شده باشد.

• گزینه های مواد پروژه: فولاد ریخته، آهن ریخته / آهن گره دار،انواع فولاد کربن یا فولاد ضد زنگ ممکن است مطابق با نقشه تایید شده در نظر گرفته شود → نام NS 2585 به تنهایی نباید برای فرض درجه مواد استفاده شود.

• حفاظت از سطح: پوشش دریایی، پیشگیری از کارخانه، گالوانیزه کردن،پوشش ضد زنگ یا سایر روش های مشخص شده در پروژه → سیستم نهایی باید مطابق با مشخصات پوشش ظرف و حفاظت از خوردگی باشد.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله 1: NS 2585 و اندازه رول مورد نیاز را از نقشه لنگرگاه کشتی یا ابعاد جایگزین موجود تأیید کنید.

مرحله ۲: دسته و قطر طناب را تأیید کنید. برای طناب سیم فولادی، همچنین ساخت مانند 6 × 24 یا 6 × 37 و درجه مقاومت کششی را در صورت مشخص ارائه دهید.

مرحله 3: پایه بار پروژه را به طور جداگانه تأیید کنید: SWL مورد نیاز / بار طراحی، MBL طناب در صورت لزوم، زاویه هدایت خط و جهت بار. SWL محصول را از جدول قطر طناب اخذ نکنید.

مرحله ۴: تایید رابط عرضه و نصب: فقط رول یا مجموعه کامل رول های راهنما، جزئیات میله / پین، سوراخ، بوش یا ترتیب پرت، هندسه پشتیبانی / پایه،اجازه نگهداری موجود و ساختار عرشه / بلوار.

مرحله پنجم: درجه مواد، شکل تولید، ترتیب روانکاری، محیط خوردگی، آماده سازی سطح، سیستم پوشش و الزامات بازرسی / گواهینامه را تأیید کنید.

مرحله 6: مقدار، نوع ظرف، محل نصب، الزامات جامعه طبقه بندی، نقشه یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.

ساختار

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

سطح رولر، انتخاب و مزایای مهندسی

• نقطه چرخش تک رول → محل مشخصی را برای تغییر جهت هدایت خط لنگر بدون فشار دادن طناب به یک لبه فولادی ثابت و تیز فراهم می کند.

• سطح تماس با طناب صاف → ماشینکاری / تکمیل منطقه تماس برای محدود کردن سایش محلی و جلوگیری از ناهنجاری های سطحی که می تواند به طناب آسیب برساند، مهم است.

• مجموعه مرجع هفت سایز → اندازه های رول 150 × 450 میلی متر اجازه می دهد تا راهنمای طناب با قطرات مختلف طناب و هندسه نصب مطابقت داشته باشد به جای استفاده از یک اندازه برای تمام ترتیبات.

• انتخاب مخصوص دسته بندی طناب → مرجع طناب های فیبر مصنوعی، فیبر طبیعی و فولاد به صورت جداگانه نگهداری می شوند تا قطر طناب با درجه بار محصول اشتباه گرفته نشود.

• کنترل مناسب جایگزین → اندازه رول، D1 / H، ابعاد سوراخ / شاخه،هندسه پشتیبانی و فضای نصب موجود باید قبل از ساخت با ترتیب موجود ظرف بررسی شود..

• کنترل ساخت و ساز خاص پروژه → مواد، بش / جزئیات قرار دادن،روغن و پوشش باید از مشخصات طراحی و خرید تایید شده پیروی کنند نه اینکه فقط از نام NS 2585 نتیجه بگیرند..

ویژگی های سفارشی

• مرجع استاندارد: NS 2585 → مرجع راهنمای دریایی / رولر منحنی مورد استفاده برای تنظیمات هدایت طناب در کشتی.

• پیکربندی: تک رول → یک رول چرخانده در معرض تماس با طناب.

• اندازه رولر: 150 / 200 / 250 / 300 / 350 / 400 / 450 میلی متر → با اطلاعات طناب و ترتیب ظرف انتخاب کنید.

• طناب قابل استفاده: فیبر مصنوعی / فیبر طبیعی / طناب سیم فولادی → حداکثر قطر مرجع بسته به دسته طناب و ساخت طناب سیم متفاوت است.

• مرجع طناب سیم فولادی: 6 × 24 و 6 × 37 در 1550 N / mm2 → ساخت و ساز یا درجه جایگزین نیاز به تأیید جداگانه دارد.

• جرم مرجع: 24.8 / 49.3 / 92 / 127 / 168 / 252.5 / 310 کیلوگرم → نه یک بارگذاری.

• SWL / بار طراحی: باید تایید شود → کاتالوگ های عمومی NS 2585 از اصطلاحات بار ناسازگار استفاده می کنند، بنابراین تعریف بار پروژه باید قبل از نقل قول یا انتشار صفحه داده تأیید شود.

• مواد: مخصوص پروژه → فولاد ریخته شده، آهن ریخته شده / آهن گره دار، فولاد کربن یا فولاد ضد زنگ تنها در صورتی که توسط نقشه و مشخصات خرید تایید شده تایید شود.

• حفاظت از سطح: پوشش مخصوص پروژه → پوشش دریایی، شروع کار، گالوانیزه کردن، پاکسازی پولیش یا سایر سیستم های مشخص شده.

• نیاز به گواهینامه: با توجه به نیاز پروژه در دسترس است → ردیابی مواد، بازرسی سازنده و حضور جامعه طبقه بندی وابسته به دامنه سفارش است.

چگونه کار می کند

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

درخواست ها

ایستگاه های لنگر انداختن کشتی ها. مجموعه های منصفانه. موقعیت های منحرف / پیشرو در خط. تنظیمات راهنمای طناب عرشه. موقعیت های راهنمای طناب قلعه. پروژه های ساخت و ساز جدید. پروژه های تعویض و بازسازی.

گواهینامه ها و مزایا

دامنه بازرسی و صدور گواهینامه باید قبل از نقل قول تایید شود.بررسی های چرخش و شرکت در جامعه طبقه بندی می تواند با توجه به نیاز پروژه تنظیم شود، برنامه بازرسی و محدوده سفارشات تایید شده.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

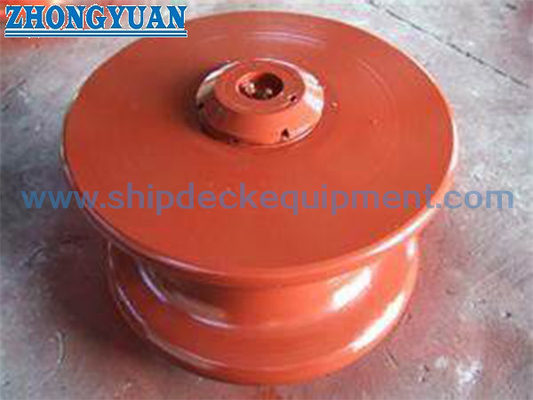

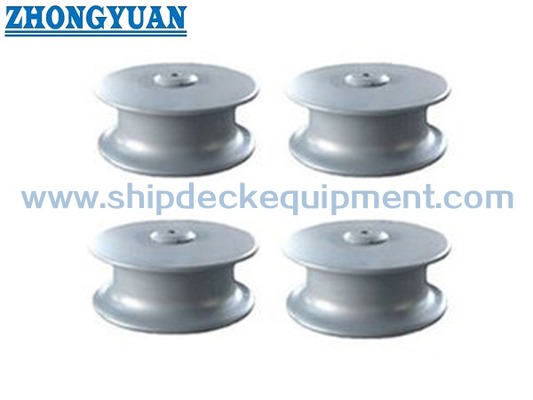

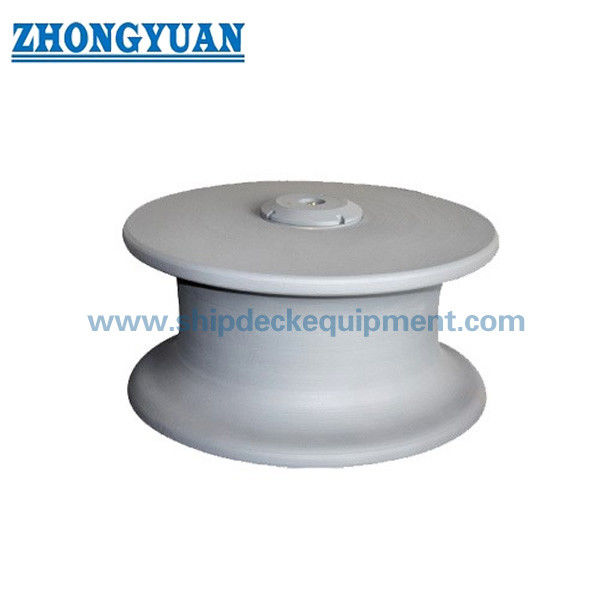

نقاشی و عکس

سوالات عمومی

سوال1: چگونه باید اندازه صحیح رول NS 2585 انتخاب شود؟

A1: اندازه رولر را از ظرف نقاشی همراه با گروه طناب و قطر، جهت خط طناب، ترتیب میله / پشتیبانی و فضای نصب موجود انتخاب کنید. برای کار جایگزین،رولر موجود را اندازه بگیرید، سوراخ / شاخه و رابط پشتیبانی به جای انتخاب از قطر رول تنها.

س2: آیا می توان از قطر طناب مورد استفاده به عنوان SWL fairlead یا بار شکستن استفاده کرد؟

A2: نه. مقادیر قطر طناب مرجع انتخاب هستند. کاتالوگ های عمومی NS 2585 از برچسب ها و مقادیر بار مختلف استفاده می کنند، بنابراین SWL محصول،بار شکستن یا بار طراحی باید از استاندارد کنترل شده تأیید شود.، نقشه پروژه تایید شده یا مشخصات بار خریدار.

س3: قبل از تولید نقل قول یا جایگزینی چه اطلاعاتی مورد نیاز است؟

A3: اندازه NS 2585، نوع طناب و قطر، پایه بار پروژه مورد نیاز، ابعاد رول و شاخه / سوراخ، تنظیم پشتیبانی یا پایه، مواد، پوشش را ارائه دهید.الزامات گواهینامه / بازرسیمقدار، نقشه نصب یا عکس کشتی، مقصد و زمان تحویل مورد نیاز.مقدار، نقشه نصب یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز.
