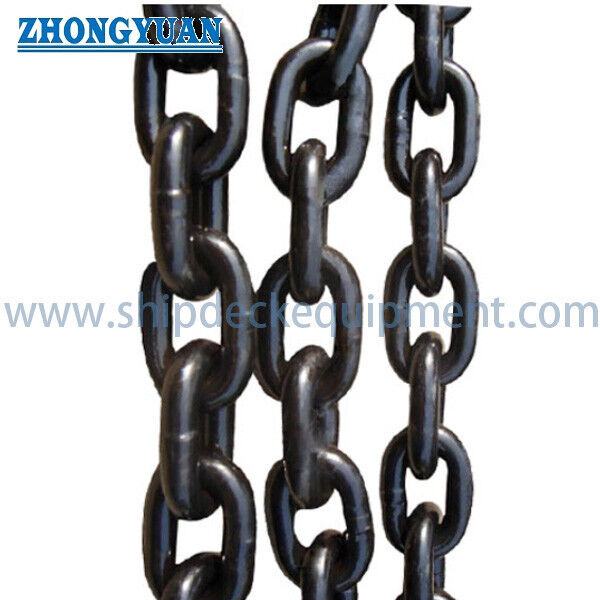

زنجیر ترال دریایی برای تجهیزات ماهیگیری | زنجیر پیوند کوتاه، متوسط و بلند G80

زنجیر ترال دریایی برای تجهیزات ماهیگیری | زنجیر G80 با حلقه‌های کوتاه، متوسط و بلند

مرور کلی محصول

زنجیر ترال دریایی یک زنجیر فولادی با حلقه‌های گرد جوش داده شده با جوش لب به لب است که برای مونتاژ تجهیزات ماهیگیری مانند تجهیزات کف ترال، وزنه‌گذاری تور، خطوط وزنه تور تن‌ماهی، مهارها و بخش‌های اتصال مربوطه، بسته به طراحی سیستم ماهیگیری واقعی، عرضه می‌شود. محدوده محصول شامل پیکربندی‌های حلقه‌های کوتاه، متوسط و بلند است. هندسه حلقه بر جرم زنجیر در متر، مفصل‌بندی، فاصله اتصال و نحوه قرارگیری زنجیر در تور یا آرایش تجهیزات تأثیر می‌گذارد، بنابراین انتخاب باید بر اساس نقشه تجهیزات تأیید شده و نه فقط قطر زنجیر باشد.

محدوده عرضه شده شامل قطر زنجیر 7 تا 28 میلی‌متر، وزن واحد 0.83 تا 14.3 کیلوگرم بر متر و حداقل بار شکست از 53 تا 860 کیلونیوتن است. G80، حداقل ضریب ایمنی 4 و مقادیر بار شکست، نام‌های محصول تولیدکننده هستند. آنها به طور خودکار حد بار کاری مجاز زنجیر بالابر، درجه زنجیر لنگر یا ظرفیت لنگر انداختن تأیید شده را تعیین نمی‌کنند. مورد بار کاربرد، اثرات دینامیکی، تلرانس سایش، جزئیات اتصال، درجه مواد، پرداخت و دامنه آزمایش باید برای هر سفارش تأیید شود.

پیکربندی زنجیر

• زنجیر حلقه‌کوتاه: هندسه حلقه فشرده و جرم نسبتاً بالاتر در متر برای قطر مشابه → مناسب برای مواردی که فاصله حلقه‌های نزدیک‌تر، حرکت فشرده یا وزنه‌گذاری متمرکز تور مورد نیاز است.
• زنجیر حلقه‌متوسط: طول حلقه و وزن واحد متوسط → تعادل عملی بین فشردگی، انعطاف‌پذیری و فاصله اتصال را فراهم می‌کند.
• زنجیر حلقه‌بلند: هندسه حلقه بازتر و به طور کلی جرم کمتر در متر برای قطر مشابه → مفید در مواردی که فاصله اتصال، مفصل‌بندی بزرگتر یا وزن کمتر زنجیر در متر ترجیح داده می‌شود.
• انتخاب نهایی: نوع حلقه، قطر، طول عرضه شده، آرایش انتهایی و اتصالات باید با نقشه تجهیزات ماهیگیری و مسیر بار واقعی مطابقت داشته باشد.

مشخصات سریع

• دسته محصول: زنجیر ترال دریایی / تن‌ماهی / ماهیگیری → زنجیر حلقه‌گرد جوش داده شده برای مونتاژ تور ماهیگیری و تجهیزات ترال.
• پیکربندی حلقه‌ها: کوتاه، متوسط و بلند → امکان انتخاب بر اساس فشردگی زنجیر، وزن واحد، حرکت و فاصله اتصال را فراهم می‌کند.
• محدوده قطر زنجیر: 7 تا 28 میلی‌متر → از آرایش‌های وزنه‌گذاری سبک تور تا اتصالات بزرگتر تجهیزات ماهیگیری در جدول عرضه شده را پوشش می‌دهد.
• محدوده حداقل بار شکست: 53 تا 860 کیلونیوتن → مرجع کششی عرضه شده توسط تولیدکننده؛ این یک WLL بالابر اعلام شده نیست.
• محدوده وزن واحد: 0.83 تا 14.3 کیلوگرم بر متر → برای وزنه‌گذاری تور، جابجایی، جرم کل تجهیزات، بسته‌بندی و محاسبات حمل و نقل مهم است.
• ساخت: حلقه‌های گرد جوش داده شده با جوش لب به لب → کیفیت جوش، مسیر عملیات حرارتی و سازگاری ابعادی کنترل‌های کلیدی تولید هستند.
• مواد: فولاد آلیاژی یا فولاد کربن که توسط تامین‌کننده ذکر شده است → درجه دقیق، ترکیب شیمیایی، عملیات حرارتی و خواص مکانیکی باید تأیید شود.
• پرداخت و تحویل: رنگ خودی یا پرداخت مشخص شده؛ جعبه تخته چندلا، جعبه چوبی، کیسه یا درام فولادی با پالت طبق سفارش.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام

مرحله 1: عملکرد واقعی و موقعیت نصب را تأیید کنید: تجهیزات کف ترال، آویز زنجیر، وزنه‌گذاری تور، خط وزنه تور تن‌ماهی، مهار، بخش اتصال، یا سایر کاربردهای تجهیزات ماهیگیری.

مرحله 2: حلقه‌های کوتاه، متوسط یا بلند را به همراه قطر اسمی، جرم زنجیر مورد نیاز در متر، نیاز به حرکت، فاصله اتصال و نقشه تور یا تجهیزات تأیید شده انتخاب کنید.

مرحله 3: مبنای بار طراحی را تأیید کنید: تنش در حین کار، بارهای کشش یا بازیابی، اثرات ضربه و دینامیکی، تماس با کف دریا، حداقل نیاز به بار شکست، ضریب طراحی و سایش مورد انتظار.

مرحله 4: درجه مواد، نیاز به عملیات حرارتی، کنترل کیفیت جوش لب به لب، پرداخت سطح، حفاظت در برابر خوردگی، قرار گرفتن در معرض آب دریا و هرگونه نیاز به دمای عملیاتی را تأیید کنید.

مرحله 5: طول کل یا تعداد طول‌های زنجیر، حلقه‌های انتهایی، حلقه‌های اتصال، شگل‌ها یا اتصالات، علامت‌گذاری، بازرسی ابعادی، گزارش‌های آزمایش و در صورت نیاز گواهی انجمن را تأیید کنید.

مرحله 6: مقدار یا کل متر، روش ماهیگیری، نوع شناور، مقصد، تاریخ تحویل مورد نیاز، روش بسته‌بندی و نقشه مرجع یا عکس‌های زنجیر موجود را ارائه دهید.

ساختار

میلگرد گرد | حلقه‌های کوتاه/متوسط/بلند شکل داده شده | اتصال حلقه جوش داده شده با جوش لب به لب | درجه استحکام عملیات حرارتی در صورت مشخص شدن | طول زنجیر یا مونتاژها | حلقه‌های انتهایی و اتصالات باید تأیید شوند | رنگ خودی یا پرداخت سطح مشخص شده

مزایای انتخاب و مهندسی تجهیزات ماهیگیری

• سه هندسه حلقه به زنجیر اجازه می‌دهد تا با طراحی تور، توزیع جرم، حرکت خمشی و فاصله اتصال مطابقت داشته باشد به جای انتخاب فقط بر اساس قطر میلگرد.
• مقادیر وزن در متر عرضه شده از محاسبات اولیه جرم کل زنجیر برای وزنه‌گذاری تور، جابجایی، ذخیره‌سازی، بسته‌بندی و بررسی بار شناور پشتیبانی می‌کند.
• مقادیر حداقل بار شکست یک مرجع انتخاب کششی واضح را فراهم می‌کند، در حالی که صفحه بار شکست را از بار کاری جدا نگه می‌دارد و از ادعاهای بالابر بدون پشتیبانی جلوگیری می‌کند.
• جوش لب به لب برای تولید مداوم حلقه‌های گرد مناسب است، اما حذف زائده جوش، سازگاری جوش، ابعاد حلقه و فرآیند عملیات حرارتی باید کنترل و مستند شوند.
• زنجیر جایگزین باید با هندسه حلقه و رابط‌های اتصال موجود مطابقت داشته باشد. زنجیری با قطر یکسان اما طول حلقه متفاوت ممکن است وزن، حرکت و سازگاری اتصال را تغییر دهد.
• قابلیت ردیابی مواد، بازرسی ابعادی، تأیید بار شکست و نظارت شخص ثالث می‌تواند طبق برنامه بازرسی و آزمایش توافق شده ترتیب داده شود.

ساخت، بازرسی و کنترل کیفیت

• مواد اولیه: قبل از تولید، درجه فولاد، شماره حرارت، ترکیب شیمیایی و گواهی مواد را تأیید کنید، به خصوص در مواردی که عملکرد مکانیکی G80 مورد نیاز است.
• شکل‌دهی و جوشکاری حلقه: قطر میلگرد، هندسه شکل‌دهی، پارامترهای جوش لب به لب، هم‌ترازی جوش و حذف برجستگی‌های مضر جوش را کنترل کنید.
• عملیات حرارتی: فرآیند مورد نیاز، قابلیت ردیابی دسته، بررسی سختی یا خواص مکانیکی و سوابق مربوط به مواد و درجه استحکام انتخاب شده را تأیید کنید.
• بازرسی ابعادی: قطر زنجیر، طول حلقه، عرض داخلی، عرض خارجی، وزن واحد، طول کل عرضه شده و سازگاری با اتصالات یا تجهیزات موجود را تأیید کنید.
• آزمایش بار: قبل از قیمت‌گذاری، بار اثبات، حداقل بار شکست، کشیدگی، فرکانس نمونه‌برداری، انتخاب قطعه آزمایش و الزامات نظارت را تعریف کنید.
• بازرسی نهایی و بسته‌بندی: وضعیت سطح، شناسایی، حفاظت در برابر زنگ‌زدگی، علامت‌گذاری طول زنجیر، وزن بسته و بسته‌بندی مناسب برای حمل و نقل دریایی را طبق شرایط تحویل بررسی کنید.

مواد و عملیات سطح

مشخصات عرضه شده فولاد آلیاژی و فولاد کربن را ذکر می‌کند. از آنجایی که عملکرد G80 به درجه مواد واقعی، روش جوشکاری، عملیات حرارتی و نتایج آزمایش بستگی دارد، نام نهایی فولاد باید تأیید شود نه اینکه فقط به عنوان فولاد کربن عمومی توصیف شود.

عرضه استاندارد ممکن است رنگ خودی یا پرداخت دیگری باشد که با مشتری توافق شده است. سیستم‌های رنگ‌آمیزی، گالوانیزه یا سایر سیستم‌های حفاظت در برابر خوردگی باید با مسیر مواد و عملیات حرارتی تأیید شوند. برای فولاد آلیاژی با استحکام بالا، آماده‌سازی پوشش و کنترل‌های تردی هیدروژنی ممکن است نیاز به توجه ویژه داشته باشد. فولاد ضد زنگ باید به عنوان یک گزینه مواد جداگانه با جدول خواص مکانیکی و بار مخصوص به خود در نظر گرفته شود مگر اینکه با آزمایش تأیید شود.

ویژگی‌های سفارشی

• نوع محصول: زنجیر ترال دریایی / ماهیگیری / تن‌ماهی → توضیحات را مطابق با سیستم ماهیگیری واقعی انتخاب کنید.
• نوع حلقه: کوتاه / متوسط / بلند → هندسه حلقه، وزن واحد، حرکت و فاصله اتصال را تغییر می‌دهد.
• قطر اسمی: 7 تا 28 میلی‌متر → همراه با نوع حلقه و حداقل نیاز به بار شکست انتخاب می‌شود.
• نام‌گذاری استحکام: G80 که توسط تامین‌کننده ذکر شده است → استاندارد حاکم دقیق، درجه مواد و مبنای آزمایش باید تأیید شود.
• ضریب ایمنی: حداقل 4 که توسط تامین‌کننده ذکر شده است → یک WLL بالابر اعلام شده نیست و بدون مبنای طراحی کاربرد کافی نیست.
• پرداخت سطح: رنگ خودی یا طبق درخواست → مشخصات پوشش و حفاظت در برابر خوردگی باید در سفارش خرید گنجانده شود.
• فرم عرضه: طول‌های برش خورده، طول پیوسته، درام، جعبه، کیسه یا بسته پالت شده → طول کل و آرایش انتهایی باید تأیید شود.
• مستندات: گواهی سازنده، گواهی مواد، گزارش ابعادی و اسناد آزمایش بار → طبق دامنه سفارش توافق شده در دسترس است.

نحوه کار

تجهیزات ماهیگیری مستقر می‌شود → زنجیر عملکرد جرم، اتصال یا تجهیزات مشخص شده را فراهم می‌کند → هندسه حلقه اجازه حرکت در چرخه تجهیزات را می‌دهد → بارهای کشش و تماس از طریق حلقه‌های گرد و اتصالات جوش داده شده عبور می‌کنند → تجهیزات بازیابی، تمیز و برای سایش، تغییر شکل، خوردگی و آسیب جوش بازرسی می‌شوند.

کاربردها

تجهیزات کف ترال کف • وزنه‌گذاری تور ترال و آویزهای زنجیر • خطوط وزنه تورهای صید تن‌ماهی • مهار تورهای ماهیگیری • بخش‌های اتصال تور و تجهیزات • زنجیر جایگزین برای مونتاژهای ماهیگیری تأیید شده • سیستم‌های تور ماهیگیری دریایی و آبزی‌پروری منتخب مشروط به تأیید طراحی

گواهینامه‌ها و مستندات

گواهی‌های آزمایش سازنده، گواهی‌های مواد، گزارش‌های بازرسی ابعادی، گزارش‌های آزمایش بار شکست و اسناد نظارت شخص ثالث می‌تواند طبق دامنه سفارش ترتیب داده شود. گواهینامه انجمن طبق قوانین قابل اجرا انجمن، دامنه محصول، برنامه آزمایش تأیید شده و پذیرش بازرسی است؛ این به عنوان عرضه استاندارد فرض نمی‌شود.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمایش سازنده.

بسته‌بندی و تحویل

• گزینه‌های بسته‌بندی: جعبه تخته چندلا، جعبه چوبی یا کیسه، کیسه، درام فولادی و بسته‌بندی صادراتی پالت شده طبق طول زنجیر، وزن واحد و نیاز مشتری.
• شناسایی بسته: نام محصول، نوع حلقه، اندازه اسمی، طول عرضه شده، مرجع حرارت یا دسته، وزن خالص، وزن ناخالص و شماره سفارش خرید در صورت نیاز.
• حفاظت حمل و نقل: حفاظت موقت در برابر زنگ‌زدگی توافق شده، زهکشی، بسته‌بندی و تقویت مناسب برای حمل و نقل دریایی برای ذخیره‌سازی و حمل و نقل اقیانوسی اعمال شود.
• داده‌های تحویل: کل متر، تعداد بسته‌ها، حداکثر وزن بسته، محدودیت‌های بالابر و جابجایی، مقصد و برنامه تحویل مورد نیاز را تأیید کنید.

نقشه و عکس‌ها

سوالات متداول

س1: تفاوت عملی بین زنجیر ترال حلقه‌کوتاه، حلقه‌متوسط و حلقه‌بلند چیست؟

پ1: حلقه‌های کوتاه هندسه فشرده و به طور کلی وزن بیشتر در متر برای قطر مشابه را فراهم می‌کنند. حلقه‌های متوسط آرایشی میانی را فراهم می‌کنند. حلقه‌های بلند هندسه بازتر، فاصله اتصال بزرگتر و به طور کلی وزن کمتر در متر برای قطر مشابه را فراهم می‌کنند. انتخاب صحیح به نقشه تور، توزیع جرم مورد نیاز، حرکت، اتصالات و مورد بار بستگی دارد.

س2: آیا زنجیر ترال G80 عرضه شده می‌تواند برای بالابر استفاده شود؟

پ2: فقط بر اساس این جدول نمی‌توان. نام G80 عرضه شده، ضریب ایمنی و حداقل بارهای شکست داده‌های محصول زنجیر ماهیگیری هستند و به طور خودکار انطباق با استانداردهای زنجیر بالابر را نشان نمی‌دهند. بالابر یا جابجایی بالای سر نیاز به زنجیر بالابر جداگانه مشخص شده و تأیید شده با WLL اعلام شده، آزمایش اثبات، علامت‌گذاری و مستندات دارد.

س3: چه اطلاعاتی برای یک قیمت دقیق مورد نیاز است؟

پ3: لطفاً روش ماهیگیری و عملکرد زنجیر، نوع حلقه کوتاه/متوسط/بلند، اندازه اسمی، طول کل یا مقدار، حداقل بار شکست مورد نیاز، مواد و پرداخت، حلقه‌های انتهایی یا اتصالات، دامنه آزمایش و گواهی، نیاز بسته‌بندی، مقصد تحویل، زمان تحویل مورد نیاز و جزئیات نقشه موجود یا نمونه زنجیر در صورت امکان را ارائه دهید.
