لوازم جانبی زنجیر لنگر از فولاد فورج و ریخته شده برای سیستم های لنگرگیری دریایی و لنگرگیری دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| مواد: | آهنگری، ریخته گری، میله نورد | قطر: | 12.5 میلی متر تا 162 میلی متر |
|---|---|---|---|
| پایان: | رنگ مشکی یا گالوانیزه گرم | درجه: | U2، U3، RQ3/NVR3، RQ3S/NVR3S، RQ4/NVR4 |
| گواهینامه دریایی: | CCS، ABS، LR، NK، RS، DNV-GL، KR، BV، RINA | ||
| برجسته کردن: | لوازم جانبی زنجیره ای لنگر شناور,لوازم جانبی زنجیره ای لنگر ISO9001,زنجیره لنگر و لنگر CCS |
||
توضیحات محصول
اتصالات زنجیر لنگر فولادی فورج شده و ریخته گری شده برای سیستم های لنگر اندازی دریایی و مهاربندی فراساحلی
مرور کلی محصول
این محدوده محصول شامل اتصالات زنجیر لنگر فولادی است که برای اتصال، خاتمه دادن، چرخاندن، بزرگ کردن یا تطبیق مجموعه های زنجیر در سیستم های لنگر اندازی کشتی و مهاربندی فراساحلی استفاده می شود. اقلام موجود شامل شگل کنتر، شگل اتصال، شگل انتهایی، گردان، شگل گردان، شگل بویه، گروه های گردان، صفحات، حلقه های معمولی، حلقه های بزرگ شده، حلقه های انتهایی و اجزای اتصال خاص پروژه می باشد.
این اتصالات از طریق شرکای تولید کننده زنجیر لنگر واجد شرایط تامین می شوند و نه به عنوان محصولات تولید داخل ارائه می شوند. انتخاب بر اساس قطر اسمی زنجیر، درجه زنجیر، هندسه حلقه جفت شونده، الزامات بار اثبات و شکست، آرایش پین، مسیر مواد، عملیات حرارتی، دامنه بازرسی و مستندات طبقه بندی است. در دسترس بودن موجودی ممکن است از درخواست های تعمیر یا تعویض فوری کشتی پشتیبانی کند، اما مورد واقعی، درجه، ابعاد، علامت گذاری و دسته گواهی باید قبل از قیمت گذاری تایید شود.

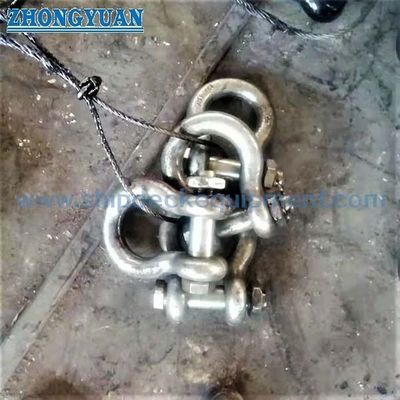

انواع اتصالات موجود

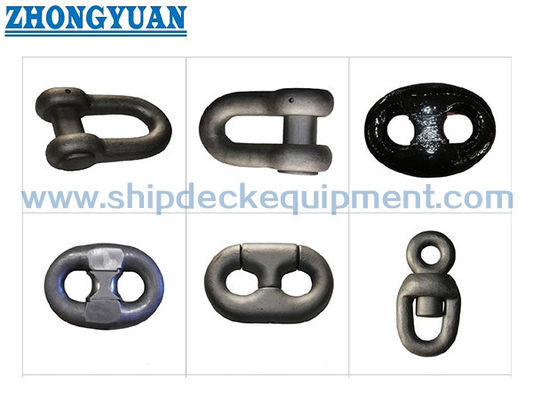

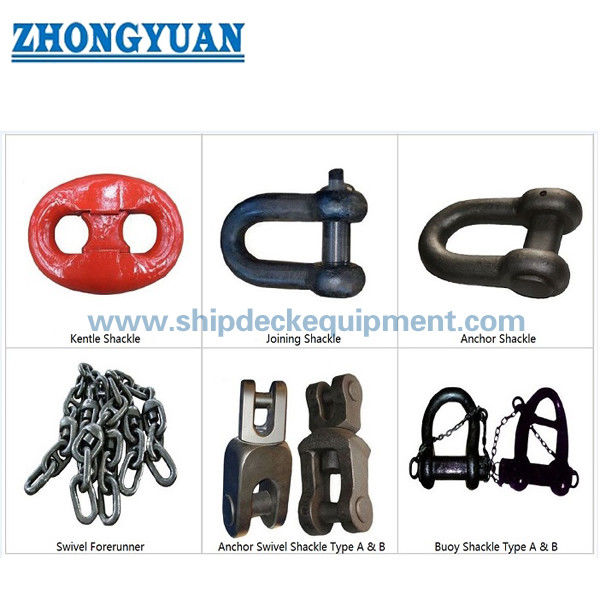

شگل کنتر | شگل اتصال | شگل انتهایی | گردان | شگل گردان | شگل اتصال C شکل | شگل کنتر باریک | شگل قفل دار | شگل گلابی شکل | شگل بویه | گروه گردان | صفحه مثلثی | حلقه گرد | حلقه معمولی | حلقه انتهایی | حلقه بزرگ شده | حلقه بدون پین | حلقه اتصال شکل خاص
مشخصات سریع
- دسته بندی محصول: اتصالات زنجیر لنگر و زنجیر مهاربندی → برای تکمیل یا جایگزینی مجموعه های زنجیر استفاده می شود، نه به عنوان سخت افزار بالابر عمومی.
- محدوده قطر اسمی: 12.5–162 میلی متر به عنوان محدوده تامین → در دسترس بودن نهایی به نوع اتصال، درجه، تایید سازنده و وضعیت موجودی بستگی دارد.
- مسیرهای مواد: فولاد فورج شده، فولاد ریخته گری شده یا ساختار میله نورد شده → فرآیند مجاز به طراحی اتصال و قاعده کلاسی قابل اجرا بستگی دارد.
- درجه های زنجیر لنگر دریایی: U2 / U3 ذکر شده در اطلاعات ارائه شده → تعیین دقیق کلاس و دامنه گواهی باید برای هر مورد تایید شود.
- درجه های مهاربندی فراساحلی: R3 / R3S / R4 به عنوان موجود ذکر شده → درجه های فراساحلی نیاز به تولید، عملیات حرارتی، آزمایش و قابلیت ردیابی تایید شده جداگانه دارند.
- محافظت سطح: رنگ شده سیاه یا گالوانیزه گرم → انتخاب پوشش باید با توجه به سرویس زنجیر، تناسب ابعادی، توالی بازرسی و مشخصات پروژه انجام شود.
- محدوده شگل بویه دقیق: قطر اسمی زنجیر 38–90 میلی متر → جدول مرجع تامین شامل بارهای آزمون درجه M2 / M3 و وزن نوع A / نوع B می باشد.
- تامین و مستندات: موجودی یا سفارش پروژه → مستندات سازنده، مواد، تست، NDE و کلاس فقط طبق دامنه سفارش تایید شده در دسترس است.
پارامترهای فنی اصلی
|
زنجیر اسمی قطر (میلی متر) |
d | L | L1 | B | B2 | D |
درجه M2 بار آزمون KN (T) |
درجه M3 بار آزمون KN (T) |
نوع A وزن (کیلوگرم) |
نوع B وزن (کیلوگرم) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
راهنمای انتخاب و استعلام
مرحله 1: اتصال دقیق را شناسایی کنید: شگل کنتر، شگل انتهایی، گردان، گروه گردان، شگل بویه، حلقه بزرگ شده، یا سایر اقلام اتصال.
مرحله 2: قطر اسمی زنجیر، ساختار زنجیر، درجه، قاعده استاندارد یا کلاسی قابل اجرا، و ابعاد جفت شونده حلقه های زنجیر مجاور را تایید کنید.
مرحله 3: بار اثبات، بار شکست، یا مبنای تست گواهی شده مورد نیاز را ارائه دهید. SWL، بار اثبات، یا MBL را به جای یکدیگر جایگزین نکنید.
مرحله 4: ساختار فورج شده، ریخته گری شده، یا میله نورد شده؛ وضعیت عملیات حرارتی؛ آرایش پین و قفل؛ و هرگونه محدودیت در تعمیر جوش را تایید کنید.
مرحله 5: پرداخت سطح، علامت گذاری، NDE، گزارش ابعادی، قابلیت ردیابی مواد، گواهی سازنده، و نظارت کلاس را قبل از قیمت گذاری تایید کنید.
مرحله 6: تعداد، زمان تحویل مورد نیاز، مقصد، فوریت جایگزینی موجودی، نوع کشتی یا واحد فراساحلی، و نقشه یا عکس های واضح از قطعه موجود را ارائه دهید.
ساختار
بدنه فولادی فورج شده یا ریخته گری شده | آرایش پین / پیچ و قفل در صورت لزوم | سطوح تحمل سازگار با زنجیر | مسیر بار عملیات حرارتی شده | علامت گذاری دائمی شناسایی و قابلیت ردیابی | پرداخت رنگ شده سیاه یا گالوانیزه مشخص شده
مزایای مواد، تولید و بازرسی
- هندسه اتصال با زنجیر متصل شونده مطابقت دارد، زیرا قطر اسمی به تنهایی تناسب بین شگل، گردان، حلقه انتهایی، حلقه بزرگ شده و کابل زنجیر مجاور را تایید نمی کند.
- اتصالات فورج شده مسیر بار کار شده را در صورتی که طراحی تایید شده و مسیر مواد فورجینگ را مشخص کنند، فراهم می کنند؛ جایگزین های ریخته گری یا میله نورد شده فقط در مواردی که توسط طراحی و تایید قابل اجرا مجاز باشند، تامین می شوند.
- عملیات حرارتی بر اساس درجه و مسیر تولید انتخاب می شود و قبل از مراحل اثبات، شکست، مکانیکی و بازرسی مشخص شده تکمیل می شود.
- برای تامین کلاسی، شناسایی مواد، شماره حرارت، علامت گذاری درجه، و مستندات تست باید از مواد تایید شده تا اتصال نهایی قابل ردیابی باشند.
- اتصالات فراساحلی R3 / R3S / R4 به عنوان دامنه تایید و صلاحیت جداگانه از اتصالات زنجیر لنگر کشتی معمولی U2 / U3 در نظر گرفته می شوند.
- بازرسی ابعادی باید شامل قطر پین، دهانه های جفت شونده، سطوح تحمل، فواصل قفل، و ابعاد مورد نیاز برای اتصال به مجموعه زنجیر موجود باشد.
- اقلام موجودی منتخب می توانند زمان تحویل تعمیر را کوتاه کنند، مشروط بر بازرسی فیزیکی، تایید ابعادی، تایید درجه، و در دسترس بودن دسته گواهی.
ویژگی های سفارشی
- وضعیت تامین: محصول تامین شده → از طریق شرکای تولید کننده زنجیر لنگر واجد شرایط تامین می شود؛ سازنده تایید شده با قیمت گذاری تایید می شود.
- محدوده محصول: اتصالات زنجیر استاندارد و ویژه → انتخاب شامل رابط های اتصال، خاتمه، چرخش، بزرگ کردن، و رابط های بویه یا مهاربندی می باشد.
- قطر اسمی: محدوده تامین 12.5–162 میلی متر → محدوده اندازه تایید شده بسته به نوع اتصال، درجه و سازنده متفاوت است.
- درجه دریایی: U2 / U3 → فقط زمانی استفاده شود که درجه زنجیر لنگر کشتی و گواهی مشخص شده تایید شده باشد.
- درجه فراساحلی: R3 / R3S / R4 → نیاز به تایید زنجیر مهاربندی فراساحلی، مواد کنترل شده، عملیات حرارتی، آزمایش و قابلیت ردیابی دارد.
- مسیر مواد: فولاد فورج شده / ریخته گری شده / نورد شده → مسیر نهایی از طراحی اتصال، الزامات کلاس و فرآیند تولید تایید شده پیروی می کند.
- پرداخت سطح: رنگ شده سیاه / گالوانیزه گرم → پرداخت نهایی از محیط سرویس و مشخصات پروژه پیروی می کند.
- دامنه گواهی: طبق الزامات سفارش → گواهی کلاس، سوابق مواد، آزمایش، NDE، و علامت گذاری به عنوان موارد استاندارد در نظر گرفته نمی شوند.
نحوه کار
اتصال زنجیر مورد نیاز شناسایی می شود → نوع اتصال، قطر اسمی، درجه، و هندسه جفت شونده مطابقت داده می شوند → پین، شگل، گردان، یا حلقه اتصال در سیستم زنجیر مونتاژ می شود → بار کششی از طریق مسیر بار تایید شده منتقل می شود → علامت گذاری، بازرسی، آزمایش، و مستندات طبق دامنه سفارش تکمیل می شود.
کاربردها
مجموعه کابل زنجیر لنگر کشتی | اتصالات قفل زنجیر و انتهای تلگراف | گروه های اتصال لنگر به زنجیر | اتصالات بویه و مهاربندی | سیستم های مهاربندی موقعیتی فراساحلی | مجموعه های زنجیر SPM و ترمینال | تامین کشتی سازی جدید | قطعات یدکی تعمیر و تعویض کشتی
گواهینامه ها و مزایا
گواهینامه ها و نظارت بازرسی می توانند بسته به اتصال انتخاب شده، درجه، سازنده تایید شده، قابلیت ردیابی مواد، دامنه تست، و الزامات انجمن طبقه بندی ترتیب داده شوند. در دسترس بودن مشروط به بررسی پروژه است و باید قبل از سفارش تایید شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده.
نقشه و عکس ها
سوالات متداول
س1: آیا قطر اسمی زنجیر برای سفارش یک اتصال زنجیر لنگر کافی است؟
پاسخ 1: خیر. نوع اتصال، درجه زنجیر، ابعاد حلقه مجاور، آرایش پین، مبنای بار اثبات یا شکست، استاندارد یا نقشه تایید شده، و الزامات گواهی نیز باید تایید شوند.
س2: آیا می توان یک اتصال زنجیر لنگر کشتی U2 یا U3 را با یک اتصال زنجیر مهاربندی فراساحلی R3 یا R4 جایگزین کرد؟
پاسخ 2: به طور خودکار خیر. درجه های زنجیر لنگر کشتی معمولی و درجه های مهاربندی فراساحلی دارای الزامات متفاوتی در زمینه مواد، تایید، عملیات حرارتی، آزمایش، خستگی، قابلیت ردیابی و مستندات هستند. جایگزینی نیاز به تایید طراحی و کلاس دارد.
س3: چه اسنادی باید برای سفارش کلاسی مشخص شود؟
پاسخ 3: بسته به سفارش، سازنده و دامنه محصول تایید شده، گواهی مواد، سابقه عملیات حرارتی، گزارش ابعادی، سوابق بار اثبات و شکست، تست های مکانیکی، گزارش های NDE، لیست شناسایی، و گواهی کلاس یا تاییدیه بازرسی را درخواست کنید.
نقشه های اتصالات زنجیر لنگر فولادی فورج شده لنگر و زنجیر لنگر
