بست زنجیر لنگر از نوع غلتکی با قلاب | JIS F 2031 برای زنجیر لنگر بزرگ 70-132 میلی‌متری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2032 | تایپ کنید: | نوع نوار A&B |
|---|---|---|---|
| اندازه زنجیر: | 70-132 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی |
| درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، عملیات سطح سفارشی موجود | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | درپوش زنجیره ای از نوع پاول غلتکی,درپوش زنجیره ای از نوع پاول,درپوش کابل زنجیره ای JIS F2032 |
||
توضیحات محصول
قلاب زنجیر لنگر از نوع غلتکی با قلاب | JIS F 2031 برای زنجیر لنگر بزرگ 70-132 میلی‌متر
مرور کلی محصول
قلاب زنجیر لنگر از نوع غلتکی 70-132 میلی‌متر با قلاب در مسیر زنجیر لنگر نصب می‌شود، معمولاً جلوی بالابر لنگر و هم‌تراز با چیدمان زنجیر لنگر کشتی. این دستگاه برای بستن و نگه داشتن زنجیر لنگر با قطر بزرگ استفاده می‌شود تا نیروی نگهدارنده زنجیر به پایه قلاب و سازه کشتی منتقل شود و نه اینکه به طور مداوم توسط بالابر لنگر تحمل شود.
طراحی قلاب به دستگاه اجازه می‌دهد تا زنجیر لنگر را درگیر کرده و به عنوان یک قلاب نگهدارنده زنجیر لنگر در چیدمان دستگاه عمل کند. این صفحه برای زنجیرهای لنگر بزرگ از 70 میلی‌متر تا 132 میلی‌متر نوشته شده است، که در آن تناسب زنجیر، استحکام پایه، جهت هدایت زنجیر، درجه مواد، عملیات سطحی و دامنه گواهینامه باید قبل از تولید تأیید شود. این محصول یک دستگاه نگهدارنده زنجیر لنگر است، نه یک قلاب بالابر یا دستگاه بالابر.
مشخصات سریع
- نوع محصول: قلاب زنجیر لنگر از نوع میله غلتکی با قلاب → چیدمان نگهدارنده زنجیر برای سیستم‌های لنگر انداختن کشتی.
- محدوده اندازه زنجیر: 70-132 میلی‌متر → مناسب برای زنجیرهای لنگر با قطر بزرگ که باید پایه عرشه و جهت هدایت زنجیر بررسی شوند.
- مرجع استاندارد: JIS F 2031 → مرجع استاندارد فعلی قلاب زنجیر؛ JIS F 2032 ممکن است در نقشه‌های قدیمی ظاهر شود و فقط برای سازگاری جایگزینی باید بررسی شود.
- عملکرد قلاب: قلاب نگهدارنده زنجیر لنگر → حلقه زنجیر را درگیر می‌کند و به ایمن‌سازی زنجیر در چیدمان دستگاه کمک می‌کند؛ این یک قلاب بالابر نیست.
- ابعاد اصلی ارائه شده: h, h1, h2, L, L1, L4, B, b, و D → مفید برای چیدمان عرشه، بررسی پایه و تأیید قیمت.
- محدوده وزن تقریبی: 1,096-5,750 کیلوگرم → مهم برای برنامه‌ریزی حمل و نقل، بسته‌بندی، حمل و نقل و نصب در کارخانه کشتی‌سازی.
- گزینه‌های مواد: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته‌گری، چدن داکتیل و فورج فولاد → درجه نهایی مواد و مسیر تولید باید از الزامات پروژه پیروی کند.
- عملیات سطحی: سندبلاست Sa 2.5 + یک لایه پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده یا عملیات سفارشی → پوشش نهایی برای مطابقت با مشخصات کشتی.
پارامترهای فنی اصلی
| نامی زنجیر قطر (میلی‌متر) |
h | h1 | h2 | L | L1 | L4 | B | b | D | وزن (کیلوگرم) |
| 70-73 | 125 | 422 | 860 | 660 | 640 | 241 | 980 | 115 | 584 | 1096 |
| 76-78 | 133 | 450 | 918 | 700 | 680 | 254 | 1046 | 123 | 624 | 1316 |
| 81-84 | 143 | 483 | 983 | 760 | 720 | 279 | 1110 | 134 | 672 | 1608 |
| 87-90 | 153 | 515 | 1055 | 810 | 770 | 295 | 1190 | 143 | 720 | 1938 |
| 92-95 | 162 | 545 | 1115 | 860 | 810 | 317 | 1250 | 151 | 760 | 2286 |
| 97-102 | 175 | 584 | 1195 | 920 | 860 | 337 | 1320 | 161 | 816 | 2787 |
| 105-107 | 185 | 617 | 1265 | 981 | 900 | 364 | 1390 | 170 | 864 | 3274 |
| 111-114 | 195 | 651 | 1335 | 1026 | 940 | 376 | 1460 | 180 | 912 | 3874 |
| 117-122 | 208 | 695 | 1427 | 1100 | 995 | 408 | 1550 | 191 | 976 | 4600 |
| 127-132 | 225 | 750 | 1542 | 1190 | 1060 | 441 | 1660 | 207 | 1056 | 5750 |
راهنمای انتخاب و استعلام
مرحله 1: قلاب زنجیر لنگر از نوع میله غلتکی JIS F 2031 را تأیید کنید. اگر نقشه پروژه هنوز به JIS F 2032 قدیمی اشاره دارد، قبل از قیمت‌گذاری سازگاری جایگزینی را تأیید کنید.
مرحله 2: قطر نامی زنجیر لنگر از 70 میلی‌متر تا 132 میلی‌متر، درجه زنجیر، هندسه حلقه زنجیر و اینکه آیا قلاب دستگاه با حلقه زنجیر واقعی مطابقت دارد را تأیید کنید.
مرحله 3: موقعیت نصب، جهت هدایت زنجیر، فضای موجود در عرشه، رابط پایه، تقویت عرشه و الزامات نصب کارخانه کشتی‌سازی را تأیید کنید.
مرحله 4: الزامات مواد را تأیید کنید: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته‌گری، چدن داکتیل، فورج فولاد، یا درجه مواد مشخص شده در پروژه.
مرحله 5: عملیات سطحی را تأیید کنید: سندبلاست Sa 2.5 با پرایمر اپوکسی کارگاهی، سطح گالوانیزه، سطح پولیش شده، سیستم پوشش نهایی، یا الزامات ضد خوردگی ویژه.
مرحله 6: دامنه گواهینامه را قبل از قیمت‌گذاری تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، بازرسی شاهد، یا سایر الزامات تأیید خاص پروژه.
مرحله 7: تعداد، نوع کشتی، نقشه نصب یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
بدنه دستگاه میله غلتکی | قلاب نگهدارنده زنجیر لنگر | گذرگاه زنجیر بزرگ | ناحیه تماس زنجیر | پایه | ناحیه درگیری دستگاه | عملیات سطحی طبق سفارش
مزایای نگهدارنده زنجیر، نصب و مهندسی
- این دستگاه برای زنجیرهای لنگر بزرگ از 70 میلی‌متر تا 132 میلی‌متر در نظر گرفته شده است، که در آن نگهدارنده زنجیر، چیدمان پایه و انتقال بار سازه کشتی نیاز به بررسی دقیق دارد.
- چیدمان قلاب می‌تواند حلقه زنجیر لنگر را درگیر کرده و به عنوان یک قلاب نگهدارنده زنجیر لنگر در مجموعه دستگاه عمل کند. تناسب زنجیر باید با اندازه حلقه زنجیر واقعی و درجه زنجیر تأیید شود.
- قرار دادن دستگاه جلوی بالابر لنگر به انتقال نیروی نگهدارنده زنجیر لنگر به پایه دستگاه و سازه کشتی در صورت ایمن‌سازی صحیح طبق رویه عملیاتی کشتی کمک می‌کند.
- میله غلتکی و چیدمان تماس زنجیر از هم‌ترازی زنجیر پشتیبانی کرده و در مقایسه با مانع صاف، تماس متمرکز را کاهش می‌دهد، در حالی که مسیر نهایی زنجیر باید با چیدمان کشتی مطابقت داشته باشد.
- وزن واحد بالا و ابعاد بزرگ نیاز به برنامه‌ریزی برای حمل و نقل، بالابر در حین نصب، بسته‌بندی حمل و نقل و آماده‌سازی پایه کارخانه کشتی‌سازی دارد.
- انتخاب مواد باید بر اساس مبنای بار پروژه، اندازه زنجیر، محیط خوردگی، دامنه بازرسی و الزامات تأیید کلاس تأیید شود.
- آماده‌سازی سطح با سندبلاست Sa 2.5 و پرایمر کارگاهی، پایه کنترل شده‌ای برای پوشش بعدی فراهم می‌کند؛ سیستم رنگ نهایی باید از مشخصات پوشش کشتی پیروی کند.
- هیچ SWL، بار آزمایشی، بار مجاز یا درجه زنجیری در داده‌های ارائه شده وجود ندارد. این مقادیر نباید تا زمانی که توسط نقشه استاندارد، محاسبه یا سند پروژه تأیید شده توسط کلاس تأیید نشوند، منتشر شوند.
ویژگی‌های سفارشی
- مرجع استاندارد: JIS F 2031 → به عنوان استاندارد صفحه اصلی برای قلاب زنجیر استفاده می‌شود؛ واژگان قدیمی JIS F 2032 هنگام یافتن در نقشه‌های قدیمی باید به عنوان مرجع قدیمی در نظر گرفته شود.
- نوع: از نوع میله غلتکی با قلاب → چیدمان دستگاه طراحی شده برای نگه داشتن زنجیر لنگر بزرگ در سیستم لنگر انداختن.
- اندازه زنجیر: 70-132 میلی‌متر → بر اساس قطر واقعی زنجیر لنگر و هندسه حلقه زنجیر انتخاب کنید.
- عملکرد قلاب: قلاب نگهدارنده زنجیر لنگر → حلقه زنجیر لنگر را در مجموعه دستگاه نگه می‌دارد/ایمن می‌کند؛ قلاب بالابر نیست.
- مواد: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته‌گری، چدن داکتیل، یا فورج فولاد → درجه نهایی مواد باید قبل از تولید تأیید شود.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی / گالوانیزه / پولیش شده / سفارشی → پرداخت نهایی سطح از سفارش و مشخصات کشتی پیروی می‌کند.
- موقعیت نصب: جلوی بالابر لنگر در مسیر زنجیر لنگر → پایه، جهت هدایت زنجیر و تقویت عرشه باید توسط نقشه تأیید شود.
- الزامات گواهینامه: بر اساس الزامات پروژه در دسترس است → بازرسی کلاس، قابلیت ردیابی مواد و دامنه تأیید باید قبل از سفارش تأیید شود.
- سفارشی‌سازی: در دسترس است → مواد سفارشی، پوشش، رابط پایه، یا دامنه بازرسی باید بر اساس نقشه تأیید شده و الزامات پروژه باشد.
نحوه کار
زنجیر لنگر از مسیر دستگاه عبور می‌کند → چیدمان قلاب و میله غلتکی با حلقه زنجیر درگیر می‌شود → نیروی نگهدارنده زنجیر از طریق بدنه دستگاه به پایه و سازه کشتی منتقل می‌شود → بالابر لنگر هنگام ایمن‌سازی صحیح زنجیر از بار نگهدارنده مداوم رها می‌شود.
کاربردها
سیستم‌های لنگر انداختن کشتی | چیدمان لنگر در عرشه جلوی کشتی | زنجیر لنگر بزرگ 70-132 میلی‌متر | چیدمان محافظ بالابر لنگر | پروژه‌های ساخت جدید | پروژه‌های جایگزینی و تعمیر | کشتی‌های باری | کشتی‌های فله‌بر | تانکرها | کشتی‌های کانتینربر
گواهینامه‌ها و مزایا
گواهینامه‌ها می‌توانند بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن کلاس ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

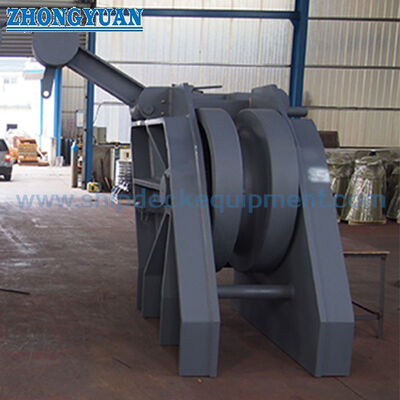

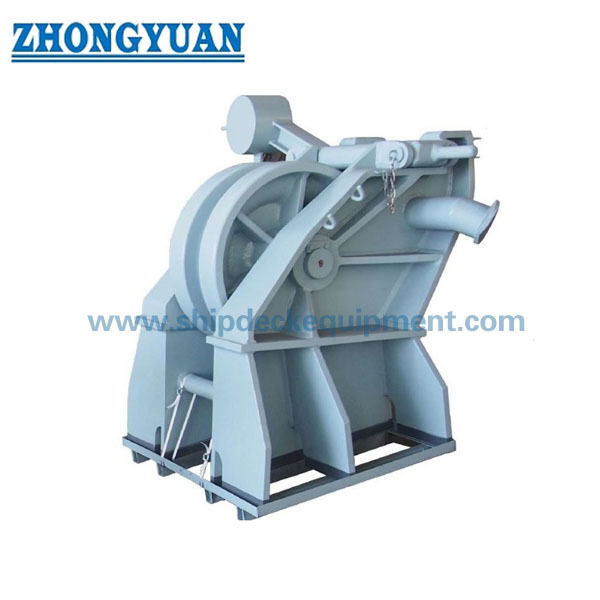

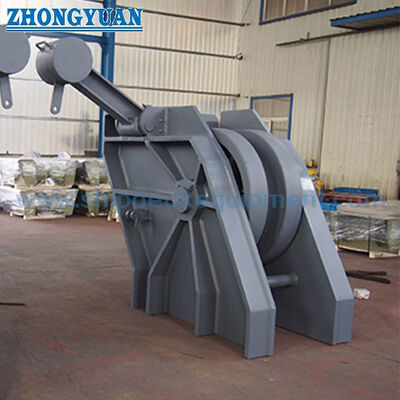

نقشه و عکس‌ها
سوالات متداول
س1: آیا قلاب این قلاب زنجیر لنگر، قلاب بالابر است؟
پ1: خیر. قلاب به عنوان یک قلاب نگهدارنده زنجیر لنگر در مجموعه قلاب زنجیر استفاده می‌شود. این قلاب برای نگه داشتن/ایمن کردن حلقه زنجیر لنگر در نظر گرفته شده است، نه برای بالابردن بار، بالابردن تجهیزات، یا جایگزینی یک دستگاه بالابر گواهی شده.
س2: چگونه باید اندازه صحیح قلاب زنجیر انتخاب شود؟
پ2: اندازه را بر اساس قطر زنجیر لنگر، هندسه حلقه زنجیر، درجه زنجیر، نقشه کشتی، جهت هدایت زنجیر، فضای نصب، پایه عرشه و الزامات کلاس انتخاب کنید. جدول ارائه شده فقط ابعاد اصلی و وزن را ارائه می‌دهد؛ SWL یا بار آزمایشی را ارائه نمی‌دهد.
س3: چه اطلاعاتی قبل از قیمت‌گذاری مورد نیاز است؟
پ3: تعیین استاندارد نهایی، نوع، قطر زنجیر، درجه مواد، عملیات سطحی، تعداد، الزامات گواهینامه، نقشه نصب، نوع کشتی، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید. اگر بازرسی شاهد کلاس یا بررسی محاسبات مورد نیاز است، باید قبل از قیمت‌گذاری بیان شود.
