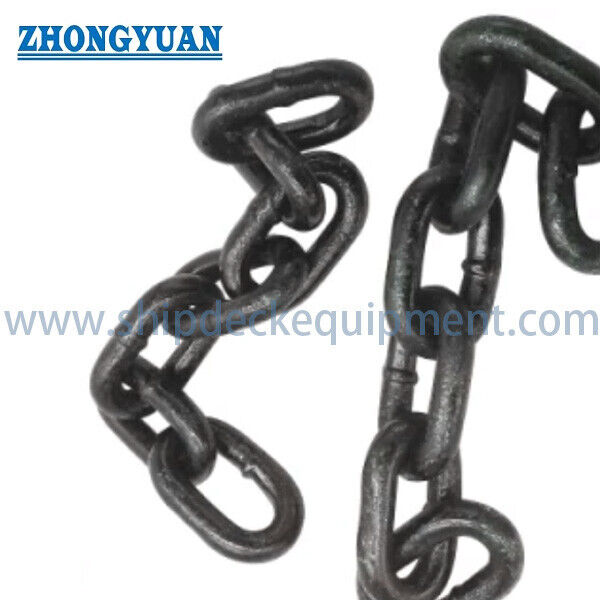

زنجیره حمل خاکستری. زنجیره حلقه ای دور و مقاوم در برابر گرما

زنجیره حمل خاکستری. زنجیره حلقه ای دور و مقاوم در برابر گرما

خلاصه ی محصول

این زنجیره حمل خاکستری یک زنجیره حلقه گرد با جوش فلش است که به عنوان عنصر کششی در سیستم های انتقال خاکستری پاک کننده و مواد خرد کننده استفاده می شود.تنظیمات سیستم معمولی شامل حمل کننده های کشش یا کنده کننده است، حمل کننده های خاکستری زیر آب و آسانسورهای سطل، که در آن زنجیره به طور مکرر با چرخ های جیبی یا دوچرخه های چرخدار در حالی که حمل می کند، کاشی ها یا سایر لوازم متصل می شود.

محدوده ارائه شده شامل اندازه های زنجیره ای نامی از 14 × 50 میلی متر تا 30 × 120 میلی متر در فولاد کربن یا فولاد آلیاژ است، با حداقل مقادیر بار شکستن درجه B و درجه C که در جدول ارائه شده ذکر شده است.انتخاب زنجیره باید بر مبنای سیستم ناقل کامل باشد.، از جمله تنش عملیاتی، بارگیری شروع و ضربه، دمای خاکستری و abrasiveness، سرعت زنجیره، هندسه دوچرخه دوچرخه، ترتیب اتصال و اجازه خیس شدن انتظار می رود.بار شکستن ذکر شده یک محدودیت بار کاری نیست و زنجیره به عنوان یک زنجیره بلند کننده ارائه نمی شود..

مشخصات سریع

• شکل محصول: زنجیره حمل و نقل حلقه ای دور با جوش فلش → زنجیره کشش انعطاف پذیر برای سیستم های پاکسازی خاکستری و مواد گسل
• محدوده اندازه نامی: 14 × 50 mm تا 30 × 120 mm → قطر و فاصله باید با چرخ ناقل، راهنمای زنجیره و ترتیب اتصال مطابقت داشته باشد.
• درجه های قدرت: مقادیر درجه B و درجه C در جدول ارائه شده ارائه شده است → انتخاب درجه نهایی نیاز به بار طراحی کانویر و عامل پویایی دارد.
• حداقل بار شکستن: 190 تا 1130 kN در داده های ارائه شده → بار شکستن نباید به طور مستقیم به عنوان SWL، WLL یا تنش عملیاتی مجاز استفاده شود.
• جرم زنجیره مرجع: ۴٫۰ تا ۱۸٫۰ کیلوگرم/م → مربوط به وزن رشته، قدرت محرک، تنش، حمل و نقل و محاسبه بار.
• گزینه های مواد: فولاد کربن یا فولاد آلیاژ → درجه فولاد دقیق، درمان حرارتی، سختی و خواص منطقه جوش باید تأیید شود.
• ویژگی سرویس: پیکربندی مقاوم به گرما برای رسیدگی به خاکستری → دمای مداوم و اوج مواد باید قبل از انتخاب مواد و درمان گرما مشخص شود.
• گزینه های سطحی: پولیش یا الکتروپلاستی به عنوان گزینه های ارائه شده → مناسب بودن پوشش باید در برابر دمای کار، سایش و شیمی خاکستری خوردنی بررسی شود.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: نوع کانویر و مواد حمل شده را تأیید کنید: خاکستری پایین، خاکستری پرنده، کلینکر، لاغری یا سایر مواد گشایشی گشوده؛ اندازه ذرات، تراکم گشوده، رطوبت،مواد خوردنی و دمای مداوم / اوج.

مرحله ۲: هندسه زنجیره و سازگاری سیستم را تأیید کنید: قطر اسمی، فاصله، عرض داخلی و خارجی، تعداد رشته ها، فاصله مرکز رشته ها، نقشه چرخ جیبی یا چرخ دوچرخه، راهنمای زنجیرهاتصال دهنده ها و لوازم مربوط به کنده کننده ها / سطل.

مرحله 3: کار مکانیکی را فراهم کنید: تنش طبیعی زنجیره، بار شروع و ضربه، شیب کانویر، سرعت زنجیره، قدرت محرک، فاصله مرکزی، تنظیم تنش،ساعات عملیاتی و عمر طراحی مورد نیازدرجه B یا C باید از محاسبه کل سیستم انتخاب شود، نه تنها از بار شکستن.

مرحله ۴: تایید مواد و الزامات متالورژیک: درجه فولاد کربن یا آلیاژ، شرایط درمان حرارتی، سختی هدف یا مشخصات سختی، الزامات منطقه جوشمیزان فرسایش و هر گونه نیاز به ضربه در دمای پایین.

مرحله 5: محدوده بازرسی و مستندات را تأیید کنید: بازرسی ابعاد، گواهی مواد، ثبت درمان حرارتی، ثبت اثبات یا کالیبراسیون، گزارش کشش / فشار شکستن و طول کششیآزمایش خستگی یا گواهی شخص ثالث در صورت لزوم.

مرحله 6: مقدار، طول دقیق رشته یا تعداد لینک ها، نیاز به جفت مناسب، لینک های اتصال، لینک های ذخیره، روش بسته بندی، مقصد تحویل و تاریخ تحویل مورد نیاز را بیان کنید.برای پروژه های جایگزین، نقشه زنجیره ای و دوچرخه ای موجود یا یک نمونه نماینده ارائه کنید..

ساخت زنجیره

Round steel bar link | Formed round-link geometry | Flash-butt-welded joint | Calibrated pitch and width | Heat-treated chain body and weld zone | Interlink contact area | Pocket-wheel / sprocket engagement surface | Connector and scraper / bucket attachment interface

ملاحظات مربوط به تولید، پوشیدن و زندگی

• شکل گیری لینک کنترل شده و کالیبراسیون ارتفاع به زنجیره کمک می کند تا به طور مداوم با چرخ جیبی یا دوچرخه گیر کند و تأثیرات ناشی از عدم تطابق ابعاد را کاهش دهد.
• مفصل جوش شده با فلش بُت نیاز به پارامترهای جوش کنترل شده، حذف فلش و درمان گرمایی بعدی دارد تا قدرت و انعطاف پذیری منطقه جوش با بدن زنجیره سازگار باشد.
• درمان گرمایی باید مقاومت کششی، سختی و مقاومت در برابر فرسایش را متعادل کندعمق محفظه یا نیاز به سخت شدن از طریق نمی تواند بدون مشخصات وظیفه و درجه حرارت تعیین شود.
• فرسایش تماس بین لینک ها و طول کشیدن ارتفاع شاخص های اولیه نگهداری در سرویس خاکستری خیس کننده هستند. طول کشیدن بیش از حد تعامل چرخ را تغییر می دهد و می تواند ارتعاش، ضربه و فرسایش دندان را افزایش دهد..
• برای ناقلات موازی دو رشته یا چند رشته، طول زنجیره ای متناسب و تجمع کنترل شده برای تقسیم بار بین رشته ها مهم است.
• دمای خاکستری، سختی ذرات، رطوبت و مواد خوردنی بر انتخاب مواد و درمان سطح تاثیر می گذارد.یک بیانیه "مقاوم گرما" ناقص است مگر اینکه دمای مداوم و اوج تأیید شود..

ویژگی های سفارشی

• کاربرد: حمل خاکستری و حمل مواد گشایشی → به عنوان یک زنجیره کششی کانویر، نه یک زنجیر بار بلند کننده یا بلند کننده.
• ساختار زنجیره: پیوند گرد فلاش-بوت-سوخته → ارائه می دهد مفصل سه بعدی و سازگاری با سیستم های حمل چرخ جیبی.
• اندازه اسمی: 14 × 50 تا 30 × 120 میلی متر → به صورت قطر میله × فاصله بیان شده؛ تمام ابعاد رابط باید با نقشه چرخ بررسی شود.
• درجه مقاومت: درجه B / درجه C → حداقل پایه بار شکستن ارائه شده است، در حالی که استاندارد حاکم و روش آزمایش هنوز تایید نشده است.
• ماده: فولاد کربن / فولاد آلیاژ → درجه نهایی بستگی به مقاومت، دمای، سختی، سایش و قابلیت خوردگی دارد.
• مقاومت گرما: با توجه به دمای تایید شده در حال کار → دمای مداوم، دمای اوج و دمای خاکستری در تماس زنجیره مورد نیاز است.
• درمان سطح: پولیش / الکتروپلاستی / پایان خاص پروژه → مناسب بودن بستگی به قرار گرفتن در معرض گرما و سایش خیس کننده دارد.

چگونه کار می کند

چرخ محرک زنجیره حلقه دور کالیبراسیون شده را درگیر می کند → زنجیره نیروی کششی را از طریق مدار حمل کننده منتقل می کند → تراش ها،سطل ها یا لوازم متصل خاکستری را از طریق محفظه منتقل می کنند → رشته بازگشت از طریق سیستم تنش عبور می کند → مسیرهای بازرسی روال از دست رفتن پیوند، وضعیت جوش، خوردگی، طول کششی و درگیر شدن چرخ چرخ

درخواست ها

Coal-fired power plant ash removal | Bottom ash drag conveyors | Submerged ash conveyors | Scraper chain conveyors | Bucket elevators | Cement and clinker handling | Slag and abrasive bulk-material conveying | Fly-ash service where the conveyor design is suitable

کنترل کیفیت و اسناد عرضه

بازرسی و اسناد می تواند با توجه به استاندارد تایید شده و دامنه سفارش، از جمله گواهینامه مواد، گزارش ابعاد،سوابق درمان حرارتی و گزارش های آزمایش مکانیکیISO 9001، اگر قابل استفاده باشد، سیستم مدیریت کیفیت تامین کننده را به جای عملکرد محصول زنجیره تأیید می کند.گواهی شخص ثالث و ردیابی باید قبل از نقل قول مشخص شود.این صفحه محصول برای استفاده در بلند کردن یا پشتیبانی از پرسنل مورد استفاده قرار نمی گیرد.

نقاشی و عکس

سوالات عمومی

س1: چگونه باید درجه B یا درجه C انتخاب شود؟

A1: از میان تنش محموله محاسبه شده، عوامل پویا، تعداد رشته ها، سرعت، درجه حرارت، سایش، عمر مورد نیاز و استاندارد قابل اجرا انتخاب کنید. درجه C دارای یک بار شکستگی حداقل بالاتر است.اما بار شکستن تنش عملیاتی مجاز نیست.

س2: چرا باید زنجیره را همراه با چرخ دوچرخه یا چرخ جیبی بررسی کرد؟

A2: قطر، پیچ، عرض پیوند و پیچ تجمع شده باید با جیب های چرخ مطابقت داشته باشد. عدم تطابق می تواند منجر به ضربه، بارگذاری نابرابر رشته، سایش دندان، تغییر شکل پیوند و کشش سریع شود.

س3: برای یک نقل قول دقیق چه اطلاعاتی مورد نیاز است؟

A3: اندازه و درجه زنجیره، طول رشته یا مقدار پیوند، مواد و درمان حرارتی، دمای کار، نقشه های ناقل و چرخ، تکیه ها، تنش و سرعت، تعداد رشته ها را ارائه دهید.محدوده بازرسیمقدار، مقصد و تاریخ تحویل.
