زنجیر بالابر فولادی آلیاژی گرید ۸۰ | زنجیر جوش داده شده با فلش بات برای اسلینگ و باربندی

زنجیر بالابر آلیاژی گرید 80 | زنجیر جوش داده شده با فلش برای اسلینگ و ریگینگ

مرور کلی محصول

زنجیر بالابر آلیاژی گرید 80 با استحکام بالا، یک زنجیر حلقه‌ای گرد از فولاد آلیاژی جوش داده شده و عملیات حرارتی شده است که برای ساخت اسلینگ زنجیری و کاربردهای عمومی حمل بار که در آن حد بار کاری مستند، تست اثبات، قابلیت ردیابی مواد و اجزای بالابر سازگار مورد نیاز است، در نظر گرفته شده است. زنجیر ارائه شده به عنوان ساختار جوش داده شده با فلش شناسایی شده و در سری‌های ابعادی حلقه کوتاه، حلقه متوسط و حلقه بلند موجود است.

برای استفاده بالابر حرفه‌ای، نوع زنجیر باید با استاندارد حاکم و مجموعه بالابر کامل مطابقت داشته باشد. بنابراین این صفحه سری حلقه کوتاه را به عنوان پیکربندی اصلی زنجیر بالابر در نظر می‌گیرد. محدوده‌های حلقه متوسط و حلقه بلند ارائه شده به عنوان سری‌های زنجیر جوش داده شده اختیاری حفظ می‌شوند، اما استفاده از آنها برای بالابر بالای سر باید قبل از قیمت‌گذاری یا استفاده، توسط استاندارد قابل اجرا، حد بار کاری (WLL) تعیین شده توسط سازنده، سابقه تست اثبات و تأیید پروژه تأیید شود.

محدوده محصول و مرز ایمنی

• محدوده اصلی محصول: زنجیر حلقه کوتاه آلیاژی گرید 80 جوش داده شده برای اسلینگ‌های زنجیری و بالابر عمومی، مشروط به استاندارد انطباق انتخاب شده و رتبه‌بندی بار گواهی شده.
• قابل تعویض خودکار نیست با: زنجیر بار بالابر کالیبره شده، زنجیر انتقال، زنجیر نوار نقاله، زنجیر کششی، زنجیر لنگر، زنجیر مهار، یا زنجیر تجاری با کاربرد عمومی.
• ظرفیت کامل اسلینگ به زنجیر، حلقه اصلی، حلقه اتصال، قلاب، تعداد شاخه‌ها، زاویه اسلینگ، روش اتصال، تقارن بار، دما و ظرفیت نامی ضعیف‌ترین جزء بستگی دارد.
• جدول ارائه شده حداقل بار شکست را بیان می‌کند. این جدول حد بار کاری گواهی شده، نیروی اثبات، روش تست، وضعیت عملیات حرارتی، یا استاندارد محصول حاکم را بیان نمی‌کند.

مشخصات سریع

• نوع محصول: زنجیر بالابر آلیاژی استحکام بالا جوش داده شده → در نظر گرفته شده برای مونتاژهای اسلینگ زنجیری و ریگینگ قابل ردیابی به جای زنجیر عمومی بدون رتبه.
• درجه کیفیت: گرید 80 / گرید 8 که توسط مشتری بیان شده → مبنای انطباق نهایی باید به عنوان ISO 3076، EN 818-2، یا استاندارد توافق شده دیگر تأیید شود.
• پیکربندی بالابر اصلی: زنجیر حلقه کوتاه، 7 × 21 میلی‌متر تا 20 × 60 میلی‌متر → گام حلقه فشرده از هندسه اسلینگ کنترل شده و اجزای سازگار گرید 80 پشتیبانی می‌کند.
• حداقل بار شکست ارائه شده: 53 تا 440 کیلونیوتن برای محدوده حلقه کوتاه → MBL یک مقدار تست تخریبی است و نباید به عنوان WLL ارائه یا علامت‌گذاری شود.
• ضریب طراحی بیان شده: حداقل 4:1 بین حداقل بار شکست و بار نامی → WLL نهایی باید توسط سازنده اعلام شده و توسط گواهی تست قابل اجرا پشتیبانی شود.
• ساختار: زنجیر حلقه‌ای گرد جوش داده شده با فلش → کیفیت جوش، عملیات حرارتی، سازگاری ابعادی، تست اثبات، و قابلیت ردیابی کنترل‌های حیاتی تولید هستند.
• گزینه‌های پرداخت: خود رنگ، سیاه شده، رنگ شده، یا پوشش مخصوص پروژه → انتخاب پوشش باید دیدپذیری بازرسی، علامت‌گذاری و خواص مکانیکی معتبر را حفظ کند.
• گزینه‌های مستندات: گواهی مواد، گواهی تست سازنده، سابقه بار اثبات، تست بار شکست، و بازرسی شخص ثالث → دامنه دقیق باید قبل از سفارش تأیید شود.

پارامترهای فنی اصلی

مبنای رتبه‌بندی بار و انتخاب

• MBL و WLL باید جدا بمانند: حداقل بار شکست از طریق تست تخریبی تعیین می‌شود، در حالی که WLL حداکثر بار سرویس نامی سازنده تحت شرایط تعریف شده است.
• یک ضریب طراحی حداقل 4 بیان شده به تنهایی یک WLL گواهی شده ایجاد نمی‌کند. استاندارد حاکم، درجه مواد، عملیات حرارتی، نیروی اثبات، طرح نمونه‌گیری و علامت‌گذاری باید تأیید شوند.
• برای یک اسلینگ زنجیری، رتبه‌بندی مجموعه باید بر اساس پیکربندی کامل، از جمله تعداد شاخه‌ها، زاویه شامل، نوع اتصال، توزیع بار، و ضعیف‌ترین زنجیر یا اتصالات باشد.
• زنجیر گرید 8 حلقه کوتاه، پیکربندی مورد بررسی توسط ISO 3076 و EN 818-2 برای اسلینگ‌های زنجیری و بالابر عمومی است. زنجیر حلقه متوسط و حلقه بلند نیاز به استاندارد و کاربرد نامی تأیید شده جداگانه دارند.
• بارگذاری ضربه‌ای، بارگذاری جانبی، پیچش، گره زدن، حلقه‌های موقتی، و بارگذاری روی لبه‌های تیز می‌تواند نیروهایی ایجاد کند که در جدول MBL زنجیر مستقیم نشان داده نمی‌شوند.
• دما، قرار گرفتن در معرض مواد خورنده، مواد شیمیایی، فرآیند پوشش، سایش، و قرار گرفتن قبلی در معرض حرارت می‌تواند بر رتبه‌بندی سرویس و فواصل بازرسی تأثیر بگذارد؛ دستورالعمل‌های مخصوص پروژه مورد نیاز است.

ساخت، تست و قابلیت ردیابی

• انتخاب میله فولاد آلیاژی باید توسط مشخصات مواد تأیید شده، شماره حرارت، ترکیب شیمیایی و سابقه خواص مکانیکی کنترل شود. درجه دقیق آلیاژ باید تأیید شود.
• شکل‌دهی حلقه و جوشکاری با فلش باید هندسه حلقه سازگار و منطقه جوش کنترل شده بدون باله‌های تیز، زیر برش، همجوشی ناقص، یا عدم تطابق بیش از حد که می‌تواند بر خستگی و بازرسی تأثیر بگذارد، حفظ کند.
• عملیات حرارتی برای دستیابی به استحکام و چقرمگی گرید 80 مشخص شده ضروری است. چرخه کوره، پارامترهای کوئنچ و تمپر، و شناسایی بچ باید طبق برنامه کیفیت توافق شده ثبت شود.
• بررسی‌های ابعادی باید قطر زنجیر، گام، عرض داخلی، عرض خارجی، تغییر شکل حلقه، و جرم در متر را در برابر نقشه تأیید شده یا تلرانس‌های استاندارد پوشش دهد.
• تست بار اثبات، تست بار شکست نمونه، معاینه بصری، و هر تست غیر مخرب اضافی باید از استاندارد انتخاب شده، طرح بازرسی و تست، و الزامات خریدار پیروی کند.
• علامت‌گذاری بچ و مستندات باید زنجیر نهایی را به سوابق مواد، عملیات حرارتی، تولید، تست و بازرسی متصل کند. مونتاژ نهایی اسلینگ نیاز به شناسایی و علامت‌گذاری ظرفیت نامی خود دارد.
• گالوانیزه گرم، پوشش پلیمری، یا سایر فرآیندهای پس از عملیات حرارتی، پرداخت‌های پیش‌فرض نیستند. آنها نیاز به تأیید فرآیند و تأیید اینکه خواص مکانیکی، قابلیت ردیابی و قابلیت بازرسی مختل نشده‌اند، دارند.

پیکربندی زنجیر

• حلقه کوتاه: نسبت گام به قطر فشرده → تمرکز صفحه ترجیحی برای اسلینگ‌های زنجیری گرید 80 و بالابر عمومی که در آن استاندارد انتخاب شده به طور خاص زنجیر حلقه کوتاه را پوشش می‌دهد.
• حلقه متوسط: طول حلقه داخلی افزایش یافته → ممکن است فضای اتصال بیشتری فراهم کند، اما استاندارد بالابر قابل اجرا، WLL، تست اثبات، و اتصالات سازگار باید تأیید شوند.
• حلقه بلند: گام بلند با جرم کمتر در متر برای چندین قطر معادل → مفید برای کاربردهای خاص غیر استاندارد یا کاربردهای عمومی زنجیر، اما نباید بدون صلاحیت به عنوان زنجیر بالابر بالای سر تبلیغ شود.
• مونتاژ نهایی اسلینگ زنجیری: زنجیر به علاوه حلقه اصلی، حلقه‌های اتصال، قلاب‌ها، دستگاه‌های کوتاه‌کننده، و برچسب شناسایی → رتبه‌بندی مونتاژ توسط ضعیف‌ترین جزء آن محدود می‌شود.

راهنمای انتخاب و استعلام

مرحله 1: وظیفه مورد نظر را تأیید کنید: مواد اسلینگ زنجیری، مونتاژ نهایی اسلینگ زنجیری، بالابر عمومی، نگهداری دریایی، بستن، انتقال، یا کاربرد دیگر. وظایف مختلف نیاز به استانداردهای مختلف دارند.

مرحله 2: استاندارد و گرید حاکم را تأیید کنید: ISO 3076 گرید 8، EN 818-2 گرید 8، ASME / مبنای نظارتی محلی، مشخصات مشتری، یا استاندارد تأیید شده دیگر.

مرحله 3: WLL مورد نیاز و پیکربندی اسلینگ را ارائه دهید: اسلینگ تک، دو، سه، یا چهار شاخه، طول مؤثر، زاویه اسلینگ، نوع اتصال، هندسه بار، مرکز ثقل، و هرگونه وضعیت تماس با لبه.

مرحله 4: سری و اندازه زنجیر را انتخاب کنید: حلقه کوتاه d × p، قطر زنجیر، طول دسترسی مورد نیاز، مقدار، و اینکه آیا زنجیر شل یا یک اسلینگ مونتاژ شده کامل مورد نیاز است.

مرحله 5: اجزای انتهایی و سازگاری را تأیید کنید: حلقه اصلی، حلقه اتصال، قلاب، دستگاه کوتاه‌کننده، حلقه انتهایی، و ظرفیت نامی هر جزء.

مرحله 6: شرایط عملیاتی را تأیید کنید: محدوده دما، قرار گرفتن در معرض آب دریا یا مواد شیمیایی، حفاظت در برابر خوردگی، رژیم بازرسی، و هرگونه محدودیت در پوشش یا گالوانیزه.

مرحله 7: مستندات و تحویل را تأیید کنید: گواهی مواد، گواهی تست سازنده، گواهی بار اثبات، تست بار شکست، بازرسی شخص ثالث / کلاس، علامت‌گذاری، بسته‌بندی، مقصد، و تاریخ تحویل مورد نیاز.

ویژگی‌های سفارشی

• دسته بندی محصول: زنجیر بالابر آلیاژی → برای کاربردهای اسلینگ زنجیری و ریگینگ نامی هنگام ارائه با استاندارد، تست و شناسایی صحیح.
• درجه کیفیت: گرید 80 / گرید 8 → استاندارد دقیق و مبنای خواص مکانیکی باید قبل از قیمت‌گذاری تأیید شود.
• ساختار: زنجیر حلقه‌ای گرد جوش داده شده با فلش → یکپارچگی جوش، عملیات حرارتی، کنترل ابعادی، و تست اثبات نکات کلیدی کیفیت هستند.
• نوع حلقه اصلی: حلقه کوتاه → پیکربندی شناخته شده برای اسلینگ‌های زنجیری گرید 8 تحت ISO 3076 / EN 818-2.
• انواع حلقه اختیاری: حلقه متوسط / حلقه بلند → پذیرش کاربرد و بالابر نیاز به تأیید جداگانه دارد.
• مواد: فولاد آلیاژی عملیات حرارتی شده → درجه دقیق فولاد، شیمی، عملیات حرارتی، و الزامات چقرمگی باید تأیید شود.
• پرداخت سطح: خود رنگ / سیاه شده / رنگ شده / پوشش مشخص شده → فرآیند پوشش باید با وضعیت زنجیر گواهی شده سازگار باشد.
• ضریب ایمنی: حداقل 4 بیان شده → WLL نامی و مبنای تست اثبات باید در گواهی تأیید شده و شناسایی تأیید شود.
• فرم عرضه: طول زنجیر شل یا اسلینگ مونتاژ شده → اجزای مونتاژ، طول دسترسی، WLL، برچسب، و تست اثبات باید مشخص شود.
• دامنه گواهی: طبق الزامات پروژه → گواهی مواد، سازنده، بار اثبات، بار شکست، و اسناد بازرسی شخص ثالث به طور پیش فرض فرض نمی‌شوند مگر اینکه سفارش داده شوند.

نحوه کار

بار از طریق حلقه‌های اصلی و اتصالات تأیید شده متصل می‌شود → نیروی کششی از حلقه‌ای به حلقه دیگر از طریق مناطق تکیه‌گاه منحنی منتقل می‌شود → حلقه‌های فولاد آلیاژی جوش داده شده و عملیات حرارتی شده، بار نامی را در هندسه اسلینگ تأیید شده حمل می‌کنند → اجزای سازگار و زوایای اسلینگ کنترل شده، ظرفیت مونتاژ اعلام شده را حفظ می‌کنند → شناسایی، بازرسی، و معاینه دوره‌ای از سرویس ایمن مداوم پشتیبانی می‌کنند.

کاربردها

ساخت اسلینگ زنجیری | بالابر و نگهداری در کشتی‌سازی | جابجایی ماشین‌آلات دریایی | ریگینگ صنعتی | جابجایی سازه‌های فولادی | بالابر در ریخته‌گری و کارگاه | جابجایی بار و تجهیزات | جایگزینی مونتاژهای زنجیر بالابر گرید 80 قابل ردیابی

بازرسی، علامت‌گذاری و استفاده ایمن

• قبل از استفاده، زنجیر و تمام اتصالات را از نظر سایش، خراش، بریدگی، خوردگی، حلقه‌های خم شده یا کشیده شده، جوش‌های آسیب دیده، آسیب حرارتی، شناسایی ناخوانا، و تعمیرات غیرمجاز بازرسی کنید.
• از اسلینگ بدون شناسایی بادوام و خوانا که اطلاعات محصول یا مونتاژ مورد نیاز را طبق استاندارد قابل اجرا و مقررات محلی نشان می‌دهد، استفاده نکنید.
• هنگامی که سایش، تغییر شکل، کشیدگی، ترک خوردگی، آسیب جوش، قرار گرفتن در معرض حرارت، خوردگی، یا سایر تخریب‌ها از محدودیت‌های سازنده یا استاندارد حاکم فراتر رفت، زنجیر را از سرویس خارج کنید.
• زنجیر بالابر گرید 80 را با جوشکاری میدانی، حلقه‌های موقتی، پیچ و مهره، میله، یا عملیات حرارتی کنترل نشده تعمیر نکنید. تعمیر و ارزیابی مجدد باید از سازنده و استاندارد قابل اجرا پیروی کند.
• زنجیر را از لبه‌های تیز و بارگذاری جانبی ناخواسته محافظت کنید. از پیچش، گره زدن، بارگذاری ضربه‌ای، و بارگذاری ناهموار بین پایه‌های اسلینگ خودداری کنید.
• فرکانس بازرسی باید منعکس کننده فرکانس استفاده، شدت سرویس، نوع بار، محیط، و سابقه سرویس قبلی باشد. سوابق باید طبق رویه حاکم نگهداری شوند.

گواهینامه‌ها و مستندات

قابلیت ردیابی مواد، مستندات تست سازنده، تست بار اثبات، تست بار شکست، بازرسی ابعادی، و نظارت شخص ثالث می‌تواند طبق استاندارد انتخاب شده، طرح بازرسی و تست، و دامنه سفارش ترتیب داده شود. در دسترس بودن گواهی و متن آن باید قبل از قیمت‌گذاری تأیید شود.

بازرسی انجمن طبقه‌بندی یا بازرسی مستقل ممکن است برای پروژه‌های دریایی یا فراساحلی در صورت نیاز خریدار و پذیرش توسط انجمن مربوطه در دسترس باشد. این نباید به عنوان تأیید نوع خودکار یا به عنوان اینکه هر گواهی ذکر شده با هر سفارش ارائه می‌شود، تلقی شود.

در صورت درخواست و مشروط به الزامات پروژه / پذیرش انجمن در دسترس است: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده.

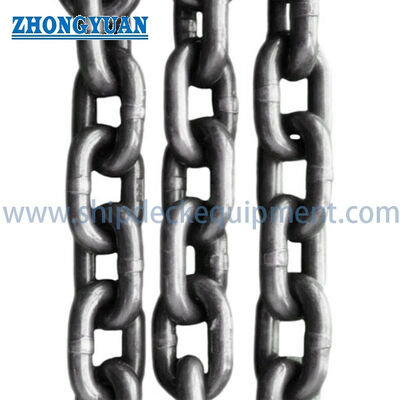

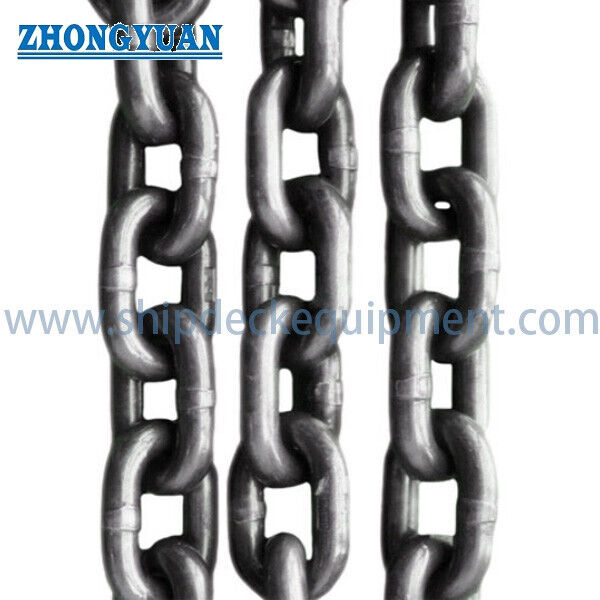

نقشه و عکس‌ها

سوالات متداول

س1: آیا حداقل بار شکست ذکر شده می‌تواند به عنوان WLL زنجیر استفاده شود؟

پ1: خیر. حداقل بار شکست یک مقدار تست تخریبی است، در حالی که WLL بار سرویس نامی سازنده تحت یک استاندارد و ضریب طراحی تعریف شده است. سفارش باید WLL مورد نیاز، استاندارد حاکم، الزام تست اثبات، و پیکربندی اسلینگ را بیان کند. WLL نهایی باید در مستندات تأیید شده و شناسایی محصول یا اسلینگ ظاهر شود.

س2: آیا می‌توان از زنجیرهای حلقه متوسط و حلقه بلند ارائه شده برای بالابر بالای سر استفاده کرد؟

پ2: فقط پس از تأیید استاندارد بالابر قابل اجرا، انطباق با گرید 80، WLL نامی سازنده، رویه تست اثبات، تلرانس‌های ابعادی، و اتصالات سازگار. ISO 3076 و EN 818-2 به طور خاص به زنجیر گرید 8 حلقه کوتاه می‌پردازند؛ نباید فرض کرد که سری‌های حلقه دیگر ارائه شده همان تأییدیه بالابر را دارند.

س3: چه اطلاعاتی برای یک قیمت‌گذاری قابل اعتماد مورد نیاز است؟

پ3: استاندارد، مبنای انطباق گرید 80، نوع زنجیر و اندازه d × p، WLL مورد نیاز، زنجیر شل یا مونتاژ اسلینگ، تعداد شاخه‌ها، طول مؤثر، زاویه اسلینگ، قلاب‌ها و حلقه‌های اصلی، محیط عملیاتی، پرداخت، مقدار، دامنه تست و گواهی، مقصد تحویل، و زمان تحویل مورد نیاز را ارائه دهید.
