زنجیره ی حلقه ی دور و استاندارد نروژی برای کاربردهای دریایی و صنعتی

زنجیره ی حلقه ی دور و استاندارد نروژی برای کاربردهای دریایی و صنعتی

خلاصه ی محصول

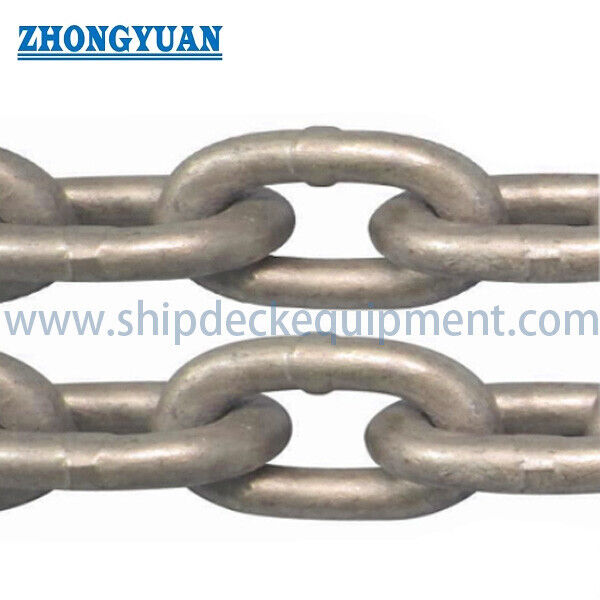

زنجیره حلقه گرد جوش شده استاندارد نروژی به مجموعه ابعاد به طور معمول به عنوان یک زنجیره الگوی نروژی به بازار عرضه می شود، با قطر نامی میله از 3.5 میلی متر تا 19 میلی متر.این زنجیره شامل پیوند های فلزی گرد متقاطع است که شکل گرفته اند و به طول مداوم جوش داده شده اند.برای کاربرد عمومی دریایی، ماهیگیری، کشاورزی، جنگلداری، تعلیق، اتصال، موانع و خدمات صنعتی در صورتی که هندسه پیوند مشخص شده و پایه بار مناسب باشد.

داده های ارائه شده ابعاد پیوند، وزن واحد، بار قطع مرجع و طول استاندارد تغذیه را ارائه می دهد.بار ثابت، شرایط درمان حرارتی، یا گواهینامه زنجیره بلند. بنابراین بار شکستن مرجع نباید به عنوان یک WLL مورد توجه قرار گیرد.یا برنامه انتقال کالیبر شده نیاز به یک استاندارد تایید شده جداگانه دارد.، درجه، رژیم تست اثبات، علامت گذاری و دامنه گواهینامه.

مشخصات سریع

• نوع محصول: زنجیره ی حلقه ی دور با بُت فلاش → پیوندهای انعطاف پذیر برای اتصال عمومی، تعلیق و خدمات عمومی.
• قطر اسمی میله: 3.519 میلی متر → شامل زنجیره های کم وزن از طریق اندازه های بزرگتر کلی است.
• طول پیوند داخلی: 18 ′′ 57 mm → بر ترکیب، سازگاری اتصال و تعداد لینک ها در هر متر تأثیر می گذارد.
• پهنای لینک داخلی: 5.5 × 27 mm → باید در برابر قلاب ها، زنجیرها، پین ها و سایر اجزای اتصال بررسی شود.
• وزن واحد: 0.25 8.00 کیلوگرم / متر → پشتیبانی از پردازش، بسته بندی، حمل و نقل و محاسبه کل توده مونتاژ.
• بار شکستن مرجع: 500-14,000 kgf از جدول ارائه شده → تنها مقدار مرجع نهایی، نه WLL اعلام شده.
• پایان سطح: رنگ خود، الکترو گالوانیزه شده، گالوانیزه شده گرم، یا رنگ → بر اساس قرار گرفتن در معرض خوردگی و تناسب ابعاد انتخاب کنید.
• فرمت عرضه: طول قطع استاندارد 30 ٪ 100 متر بسته به اندازه → طول سفارشی، پیوندهای پایانی و بسته بندی باید قبل از نقل قول تایید شود.

پارامترهای فنی اصلی

درجه بار و استفاده مورد نظر

• بار شکستن نیروی مرجع است که انتظار می رود یک نمونه آزمایش شکست بخورد؛ این بار کار مجاز نیست و نباید به طور مستقیم به عنوان WLL استفاده شود.
• هیچ محدودیتی از بار کاری، عامل ایمنی، بار ثابت، درجه زنجیره، شرایط درمان حرارتی یا استاندارد پذیرش برای این سری ارائه نشده است.
• محصول استاندارد باید به عنوان یک زنجیره حلقه ی جوشکاری با هدف کلی در نظر گرفته شود، مگر اینکه مشخصات خرید یک وظیفه بلند کردن، چسباندن یا تحمل بار گواهی شده را تعریف کند.
• در مورد خدمات بلند کردن بالا یا زنجیره ای، مشخصات جداگانه زنجیره بلند کردن را با ذکر استاندارد، درجه، WLL، آزمایش ضد شکستن، آزمایش شکستن، ردیابی، علامت گذاری،و گواهی بازرسی.
• برای استفاده از دوچرخه دوقلو، چرخ جیبی، لیفت، یا انتقال، فاصله پیوند، تحمل ابعاد، کالیبراسیون، سختی و سازگاری چرخ باید تأیید شود.ابعاد ارائه شده به تنهایی مناسب بودن انتقال را تعیین نمی کنند..

راهنمای انتخاب و تحقیق

مرحله 1: قطر اسمی میله و طول / عرض مورد نیاز پیوند داخلی را از نقشه مشتری، نمونه مرجع، قلاب جفت گیری، زنجیر، پین یا اتصال تأیید کنید.

مرحله ۲: تعرفه واقعی را مشخص کنید: استفاده عمومی، ماهیگیری، کشاورزی، جنگلداری، تعلیق، مانع، ایمن سازی، انتقال، چسباندن یا بلند کردن.وظایف با بار مشخص نیاز به مشخصات فنی جداگانه دارند..

مرحله 3: درجه مواد، درمان حرارتی، WLL مورد نیاز یا بار اثبات، حداقل نیروی شکستن، تحمل ابعاد، پذیرش جوش و ردیابی را تأیید کنید، زمانی که اینها الزامات پروژه هستند.

مرحله ۴: بسته به محیط، رنگ خود، گالوانیزه الکتریکی، گالوانیزه گرم یا رنگ بندی شده را انتخاب کنید. تأیید کنید که آیا ضخامت پوشش ممکن است بر تناسب سوراخ ها، قلاب ها یا چرخ ها تأثیر بگذارد.

مرحله پنجم: طول کل، طول برش در هر قطعه، مقدار، نیاز به پیوند آخر یا مناسب، روش بسته بندی، و اینکه آیا زنجیره به صورت گسسته، پیچیده، بسته بندی شده یا بسته بندی شده در سطل / موارد ارائه می شود.

مرحله 6: محدوده بازرسی و اسناد، مقصد تحویل، زمان تحویل مورد نیاز را تأیید کنید و یک نقشه، نمونه یا عکس را در صورت نیاز به سازگاری دقیق مدل نروژی ارائه دهید.

ساخت و ساز

میله ای از فولاد گرد. پیوندهای متقاطع شکل گرفته. مفصل های جوش داده شده با فلش بُت. تراش و پوشاندن جوش. درمان حرارتی اختیاری بر اساس وظیفه. پوشش سطحی. طول برش، کویل، بسته بندی.یا بسته بندی مشخص شده

تولید و کنترل کیفیت

• شناسایی فولاد ورودی و کنترل قطر میله باید با درجه مواد سفارش شده مطابقت داشته باشد؛ توصیف عمومی ¢ آهن ¢ برای یک زنجیره بارگذاری کافی نیست.
• شکل گیری لینک باید طول داخل، عرض داخل، تراز لینک و پیچ و خم را کنترل کند تا لینک های مجاور بدون اتصال محلی بیان شوند.
• جوش فلش بُت باید یک مفصل کامل را در اطراف بخش پیوند تولید کند. شورش جوش، تراش و پوشش محلی باید بدون کاهش بخش میله مورد نیاز کنترل شود.
• بازرسی ابعاد باید قطر میله، فاصله / طول داخل، عرض داخل، طول کلی برش و وزن واحد را در صورتی که مشخص شده باشد پوشش دهد.
• بازرسی بصری از جوش ها و سطوح اتصال باید ترک ها، ادغام ناقص، باله های تیز، عدم تطابق بیش از حد و نقص های پوشش را که می تواند بر خدمات یا دستکاری تأثیر بگذارد، شناسایی کند.
• آزمایشات ضدآفتاب، آزمایش شکستن، آزمایش سختی، تأیید مواد و گواهی شخص ثالث تنها زمانی که در مشخصات خرید ذکر شده است، تنظیم می شود.
• گالوانیزاسیون گرم یا پوشش دیگر باید با توجه به قرار گرفتن در معرض خوردگی، تداوم پوشش، مفصل پیوند و سازگاری ابعادی با لوازم جفت گیری انتخاب شود.

ویژگی های سفارشی

• پایه استاندارد: الگوی ابعاد نروژی، شماره NS دقیق باید تایید شود → جدول ارائه شده یک نام استاندارد نروژی قابل ردیابی را شناسایی نمی کند.
• نوع زنجیره: زنجیره حلقه دور جوش → هندسه ارائه شده یک الگوی حلقه دور معمولی است، نه یک زنجیره حلقه چرخدار تایید شده.
• اندازه محدوده: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → با توجه به هندسه پیوند، وظیفه سرویس و پایه بار مورد نیاز انتخاب کنید.
• ماده: فولاد کربن یا فولاد آلیاژ درجه تایید → مواد شیمیایی و درمان حرارتی باید با وظیفه مورد نیاز مطابقت داشته باشد.
• فرآیند جوش: روش جوش فلاش بُت → جوش، پذیرش جوش و دامنه آزمایش بستگی به مشخصات پروژه دارد.
• درمان سطحی: رنگ خود / الکتروگالوانیزه / گالوانیزه گرم / رنگ → برای محیط خوردگی و پاکسازی اجزای جفت انتخاب کنید.
• داده های بار: بار قطع مرجع از جدول ارائه شده → نه WLL و برای تعیین مناسب بودن بلند کردن کافی نیست.
• طول عرضه: 30~100 متر در هر قطعه استاندارد بسته به اندازه → طول برش سفارشی و بسته بندی در دسترس با توجه به تایید.
• بازرسی: بازرسی سازنده یا گواهی شخص ثالث بر اساس سفارش → SGS یا دیگر بازرسی شامل نمی شود مگر اینکه مشخص شود.

هندسه زنجیره و مسیر بار

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

درخواست ها

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

بازرسی و گواهینامه

بازرسی و مستند سازی می تواند با توجه به وظیفه سفارش شده، ردیابی مواد، برنامه آزمایش و الزامات مشتری تنظیم شود. اسناد احتمالی شامل گواهی بازرسی سازنده،گزارش ابعاد، گواهینامه مواد، گزارش پوشش، گزارش تست اثبات یا آزمایش شکستن و گزارش شاهد شخص ثالث در صورت مشخص شدن.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان تنها در صورت استفاده از محصول تایید شده، محدوده بازرسی و روش تأیید، در دسترس است.به طور پیش فرض عرضه نمی شود.

نقاشی و عکس

سوالات عمومی

س1: آیا بار شکستن در جدول با محدودیت بار کاری یکسان است؟

A1: نه. جدول یک بار شکستن مرجع در kgf را ارائه می دهد. یک WLL نیاز به درجه زنجیره ای تعریف شده، فاکتور ایمنی، نیاز به آزمایش اثبات، وظیفه مورد نظر و استاندارد قابل اجرا دارد.بار شکستن نباید به طور مستقیم به عنوان بار عملیاتی استفاده شود..

س2: آیا این زنجیر استاندارد نروژی می تواند برای بلند کردن بالا استفاده شود؟

A2: تنها بر اساس جدول ارائه شده نیست. استفاده از بلند کردن بالا نیاز به یک زنجیره بلند کردن جداگانه مشخص شده و گواهی شده با کیفیت مواد تایید شده، درمان حرارتی، WLL، بار ثابت،حداقل نیروی شکستن، علامت گذاری، ردیابی و انطباق با یک استاندارد مربوط به زنجیره بلند.

س3: برای یک نقل قول دقیق به چه اطلاعاتی نیاز است؟

A3: قطر اسمی، طول و عرض پیوند داخلی، وظیفه مورد نظر، مواد یا درجه، پایان، طول کل و برش، لوازم نهایی، مقدار، پایه بار / آزمایش مورد نیاز، دامنه گواهینامه را ارائه دهید.بسته بندی، مقصد و یک نقشه یا نمونه در صورت لزوم سازگاری دقیق.
