خلاصه ی محصول

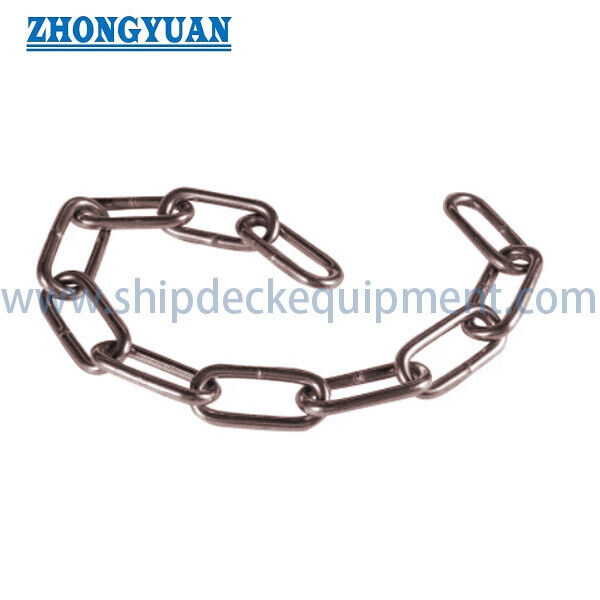

زنجیره ی لینک متوسط استاندارد بریتانیا یک زنجیره ی دور فولادی جوشیده شده با نسبت پیوند بین الگوهای لینک کوتاه و لینک طولانی است که معمولاً برای استفاده مهندسی عمومی ارائه می شود.محدوده عرضه شده شامل قطر سیم نامی از 3.20 تا 25.40 میلی متر، با رنگ سیاه و وزن مرجع گالوانیزه شده گرم.هندسه پیوند متوسط فضای داخلی بیشتری نسبت به یک زنجیره پیوند کوتاه فراهم می کند در حالی که از یک الگوی پیوند طولانی فشرده تر است.

این محصول باید به عنوان یک زنجیره حلقه ی مصالحه شده غیر کالیبراسیون شده برای اهداف کلی در نظر گرفته شود مگر اینکه یک استاندارد دقیق، درجه فولاد، کلاس تولید، محدودیت بار کاری،و گواهی آزمایش در مشخصات خرید تایید شده است. این یک زنجیره ناقل لنک، زنجیره بلند، زنجیر زنجیر، زنجیره بلند شده، زنجیره لنگر یا زنجیره ثابت شده نیست.ارقام بار آزمایش و بار شکستن ارائه شده فقط داده های مکانیکی مرجع هستند و نباید به عنوان محدودیت بار کاری ارائه شوند..

مشخصات سریع

• شکل محصول: زنجیره حلقه متوسطه از فولاد دور → زنجیره ای با هدف عمومی با ارتفاع متوسط و فضای آزاد حلقه داخلی عملی
• محدوده قطر اسمی: 3.20 × 25.40 میلی متر (1/8 × 1 اینچ) → شامل اندازه های کاربردی سبک از طریق زنجیره مهندسی عمومی بزرگتر است.
• ابعاد پیوند ارائه شده: قطر D، پیچ L و عرض بیرونی W → مقادیر کلیدی برای بررسی فضا، کانکتور و جایگزینی.
• بار آزمون مرجع: 200×12,150 kg همانطور که ارائه شده است → بر اساس واحد و روش آزمایش باید قبل از استفاده قراردادی تایید شود.
• بار شکستن مرجع: 400×24,300 kg همانطور که عرضه شده است → نه WLL، SWL، MWL، یا ظرفیت بلند.
• پایان سطح: داده های وزن B.F. و H.D.G. → به عنوان پایان سیاه و گالوانیزه گرم تفسیر شده است، مشمول تایید سفارش است.
• پایه طول عرضه: وزن خالص در هر 200 فوت (60.96 متر) → مفید برای حلقه، طبل، حمل و نقل و محاسبات موجودی.
• استفاده مورد نظر: مهندسی عمومی، بازدارنده، کشاورزی، موانع، و وظایف مفید دریایی → استفاده از بلند کردن و پشتیبانی پرسنل مستثنی است مگر اینکه به طور جداگانه گواهی داده شود.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: محصول مورد نظر را به عنوان زنجیره ی جوشکاری با لینک متوسط با الگوی بریتانیایی تایید کنید و هر شماره استاندارد، نقشه، درجه یا نمونه ی جایگزین را ارائه دهید.

مرحله 2: قطر اسمی D را انتخاب کنید و پیچ L، عرض بیرونی W، فاصله داخلی مورد نیاز، اندازه کانکتور و طول کل زنجیره را تایید کنید.

مرحله ۳: توضیحات مربوط به وظیفه واقعی، بارگذاری ثابت یا پویا، قرار گرفتن در معرض محیط زیست و اینکه آیا این زنجیره برای نگهدارنده، چسباندن، مانع، کاربرد کشاورزی یا دریایی استفاده می شود،یا سایر اهداف مهندسی عمومی.

مرحله 4: کیفیت فولاد، نیاز به درمان حرارتی، فرآیند جوش، تحمل ابعاد، پایان سطح و اینکه آیا زنجیره باید برای یک چرخ یا مکانیزم کالیبراسیون شود را تأیید کنید.

مرحله پنجم: اسناد مورد نیاز را تعریف کنید: گواهی مواد، گزارش ابعاد، گواهی آزمایش دسته، آزمایش شکستن، گزارش پوشش، بازرسی شخص ثالث یا گواهی خریدار.

مرحله ۶: مقدار، طول هر کویل / بسته / طبل، بسته بندی، علامت گذاری، مقصد، زمان تحویل و عکس ها یا نقشه های لوازم جفت گیری در صورت وجود را ارائه دهید.

ساخت زنجیره

پیوندهای فولادی گرد. پیوندهای متوسط. مفاصل جوش در هر پیوندهای دور. مناطق جوش در زمان مشخص شده. هندسه غیرمعادل.بسته، طبل، یا تامین برش طول

ملاحظات تولید و کنترل کیفیت

• قطر سیم یا میله، پیچ و عرض پیوند باید با هم کنترل شوند زیرا تناسب کانکتور و جرم زنجیره به هر سه ابعاد بستگی دارد، نه فقط قطر.
• مفصل جوش داده شده منطقه تولید حیاتی است. نفوذ جوش، حذف فلش، پروفایل محلی، ترک و وضعیت منطقه تحت تاثیر گرما باید در بازرسی تولید گنجانده شود.
• در صورتی که نیاز به بارگذاری ثابت یا آزمایشی باشد، سطح بارگذاری، فرکانس نمونه گیری، کالیبراسیون دستگاه آزمایش، معیار طول کشایی دائمی و عبارت گواهینامه باید قبل از تولید مورد توافق قرار گیرد.
• آزمایشات شکستن آزمایش نمونه های مخرب هستند. بار شکستن ذکر شده بدون استاندارد، درجه، عامل طراحی، وظیفه مورد نظر و پایه آزمایش قابل ردیابی، محدودیت بار کاری را تعیین نمی کند..
• نباید فرض کرد که زنجیره ی متوسطه ای که کالیبراسیون نشده باشد به درستی روی چرخ های جیبی، چرخ های زنجیره ای، سیپانی ها یا مکانیسم های بلند کننده حرکت می کند؛ زاویه و تعدیل ابعاد باید با تجهیزات مطابقت داشته باشد.
• گالوانیزاسیون گرم باید پس از جوش و آماده سازی سطح اعمال شود.که باید برای تکیه های نزدیک در نظر گرفته شود.
• پایان های برش و اجزای اتصال باید برای همان وظیفه مورد نظر و ابعاد سازگار انتخاب شوند. ضعیف ترین اتصال دهنده یا روش اتصال می تواند کل مجموعه را کنترل کند.

داده های بارگیری و محدودیت های استفاده

• مقادیر بار آزمایشی ارائه شده دقیقاً نیمی از مقادیر بار شکستن ذکر شده است، اما بدون یک استاندارد، درجه، وظیفه تایید شده، WLL، SWL، MWL یا فاکتور طراحی را تعیین نمی کنند.و مبنای آزمایش.
• بارگذاری ضربه، بارگذاری جانبی، پیچاندن، گره زدن، فرسایش، خوردگی، خم شدن در شعاع های کوچک و کانکتورهای ناسازگار می تواند قدرت قابل استفاده را کاهش دهد.
• این زنجیره به عنوان زنجیره بلند کننده، زنجیر زنجیر، زنجیر بار بلند، زنجیر توقف سقوط، زنجیر پشتیبانی پرسنل یا تجهیزات حمل بار بالا ارائه نمی شود.
• برای چسباندن یا محدود کردن بار، ظرفیت مجاز، لوازم پایانی سازگار، دستگاه کشش، معیارهای بازرسی و قوانین قابل استفاده برای پروژه یا حمل و نقل را مشخص کنید.

گزینه های پایان سطح

• Finish Black (B.F.): خودرنگ یا زنجیره ای با finishing سیاه برای استفاده خشک یا محافظت شده → وضعیت دقیق روغن، سیاه شدن یا پوشش باید تایید شود.
• گالوانیزه شده گرم (H.D.G.): زنجیره ای با پوشش روی برای بهبود مقاومت در برابر خوردگی جوی → استاندارد پوشش، حداقل نیاز به پوشش، ظاهر،و بازرسی پس از گالوانیزه باید مشخص شود.
• رنگ آمیزی، الکتروگالوانیزه شده یا پوشش ویژه: تنها در صورت توافق → فرآیند، ضخامت پوشش، رنگ، مناسب بودن زیست محیطی و حفاظت از بسته بندی را تعریف کنید.

ویژگی های سفارشی

• نام محصول: British Standard Medium Link Chain → نام بازار مشترک؛ استاندارد دقیق حاکم باید تایید شود.
• شکل زنجیره: زنجیره حلقه ای → نه یک زنجیره حمل و نقل.
• قطر اسمی: 3.20 ≈ 25.40 میلی متر → همراه با پیچ، عرض، وظیفه و هندسه کانکتور انتخاب کنید.
• کالیبراسیون: غیر کالیبراسیون شده مگر اینکه مشخص شود → به طور خودکار برای چرخ های دوچرخه ای، چرخ های جیبی یا لیفت مناسب نیست.
• ماده: درجه فولاد باید تایید شود → فولاد کربن پایه مشترک است؛ فولاد آلیاژ نیاز به درجه مشخص و خواص مکانیکی دارد.
• پایان: B.F. / H.D.G. به عنوان گزینه های جدول اصلی → پوشش های جایگزین نیاز به تأیید جداگانه دارند.
• طول عرضه: طول برش، کویل، بسته، یا طبل → حالت طول تحمل و بسته بندی مورد نیاز.

درخواست ها

محدودیت مهندسی عمومی. ابزار کشاورزی و کشاورزی. دروازه ها، موانع،و حصار سازی. تثبیت صنعتی. ساخت و ساز و کارگاه های کاربری. ابزار دریایی غیر بلند کننده. تعویض ابعاد تایید شده

بازرسی و اسناد

بازرسی و اسناد می تواند با توجه به استاندارد تایید شده، درجه، دسته، دامنه آزمایش و الزامات پوشش ترتیب داده شود. گواهی آزمایش سازنده، پرونده مواد، گزارش ابعاد،گزارش پوشش، یا ثبت شاهد شخص ثالث باید قبل از نقل قول مشخص شود؛ گواهی طبقه بندی فرض نمی شود.

نقاشی و عکس

سوالات عمومی

سوال1: آیا این محصول یک زنجیره ی چرخ دار است؟

A1: نه. ابعاد ارائه شده توصیف پیوندهای حلقه ای جوشیده با قطر D، پیچ L و عرض W. آسیاب های چرخ دار یا زنجیره های کششی زنجیره های حمل کننده با هندسه های مختلف پیوندهای جانبی هستند.ضمیمه ها، و الزامات چرخ چرخ.

س2: آیا می توان بار آزمایش یا بار شکستن ذکر شده را به عنوان ظرفیت بلند کردن استفاده کرد؟

A2: نه. جدول WLL، SWL، درجه بلند کردن، فاکتور طراحی، استاندارد پذیرش یا اجزای بلند کننده سازگار را ارائه نمی دهد.برای عملیات بلند کردن، یک زنجیره بلند کننده گواهی شده جداگانه که با استاندارد زنجیره بلند کننده قابل اجرا مطابقت دارد، مورد نیاز است..

س3: برای یک نقل قول دقیق چه اطلاعاتی مورد نیاز است؟

A3: قطر، فاصله، عرض، کل مقدار، طول بسته، وظیفه مورد نظر، درجه مواد، رنگ سیاه یا گالوانیزه، دامنه آزمایش و گواهینامه، بسته بندی، مقصد، زمان تحویل را ارائه دهید.و نمونه استاندارد یا مرجع دقیق اگر قابل تعویض باشد.
