فولاد ریخته شده بزرگ دو تکه بولارد -- ASTM A27-70-36 برای لنگر انداختن برگهای داخلی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | بزرگ و سنگین دو بیت بولارد. | تایپ کنید: | 12 "14" با یا بدون شاخ. 10 اینچ نیز موجود است. |
|---|---|---|---|
| درجه مواد: | فولاد ریخته گری ASTM A27-70-36 C-Mn یا معادل آن؛ | کنترل کیفیت: | تست مکانیکی مواد، عملیات حرارتی، اشعه ایکس، معاینه ماگمایی یا تست نفوذ رنگ در صورت نیاز. |
| درمان سطحی: | سندبلاست، می توان پرایمر فروشگاهی رنگ کرد. | گواهی: | گواهینامه آزمون سازندگان CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، سازندگان. |
| طرز کار ریخته گری:: | فوم گم شده، قالب شن و ماسه؛ | ||
| برجسته کردن: | ستون پهلوگیری کشتی astm a27,ستون پهلوگیری کشتی فولادی ریخته گری,ستون پهلوگیری کشتی astm a36 |
||
توضیحات محصول
کاست استیل لارج دوبیت بولارد | ASTM A27-70-36 برای پهلوگیری بارج داخلی
بررسی اجمالی محصول
بولارد دو بیتی بزرگ فولادی ریخته گری یک اتصالات پهلوگیری عرشه است که به عنوان یک نقطه نگهدارنده طناب ثابت در بارج های داخلی، کشتی های رودخانه، قایق های کاری، یدک کش ها و ایستگاه های پهلوگیری کشتی استفاده می شود. این در اندازه های 12 اینچ و 14 اینچ با یا بدون بوق عرضه می شود که در دسترس بودن 10 اینچ بر اساس نقشه و نیاز پروژه تایید می شود. بدنه بولارد از فولاد ریختهگری شده ASTM A27 درجه 70-36 C-Mn یا معادل آن ساخته شده است، با عملیات حرارتی، آزمایش خواص مکانیکی و تکمیل سطح مطابق با مشخصات خرید تنظیم شده است.
این ستون مخصوصاً برای پروژههای ناوگان بارج و رودخانههای داخلی در قاره آمریکا از جمله ایالات متحده، برزیل، شیلی، کلمبیا و آرژانتین مناسب است، جایی که خریداران اغلب به کیفیت فولاد ریختهشده قابل اعتماد، عرضه دستهای رقابتی، قابلیت ردیابی بازرسی و پشتیبانی عملی نصب عرشه نیاز دارند. طراحی پایه تقویت شده، شعاع تماس طناب صاف، بررسی غیر مخرب اختیاری، بررسی FEA و ترتیب آزمایش بار باید همراه با نقشه کشتی، پایه بار پهلوگیری، تقویت عرشه و محدوده گواهی تایید شود.
مشخصات سریع
- نوع محصول: بولارد فولادی دو بیتی بزرگ ← نقطه پهلوگیری عرشه ثابت برای ترتیبات پهلوگیری بارج و کشتی.
- اندازههای اسمی: 12 اینچ و 14 اینچ ← اندازههای اصلی عرضهشده برای برنامههای پهلوگیری کشتیها و کشتیهای داخلی بزرگ.
- پیکربندی اختیاری: با یا بدون بوق ← چیدمان بوق باید از رسم کشتی و تمرین طناب زدن پیروی کند.
- درجه مواد: فولاد ریخته گری ASTM A27 درجه 70-36 C-Mn یا معادل آن ← هم ارزی مواد و مقادیر آزمایش باید قبل از انتشار سفارش تأیید شود.
- پایه تقویتشده: سفتکنندههای مرکزی اضافی → استحکام موضعی و انتقال بار را هنگامی که با پایه بار پروژه و ساختار عرشه بررسی میشود، بهبود میبخشد.
- سطح صاف تماس با طناب: شعاع بیت گرد و انتقال مقطع صاف ← به کاهش خطر برش طناب و تمرکز تنش موضعی کمک می کند.
- وزن تقریبی: 1045 پوند / 474 کیلوگرم برای 12 اینچ و 1596 پوند / 724 کیلوگرم برای 14 اینچ → برای جابجایی، برنامه ریزی نصب، بسته بندی و برآورد بار مفید است.
- گزینه های بازرسی: تست مکانیکی، رکورد عملیات حرارتی، DPT، MT / MPI، RT محلی، بررسی FEA، و تست بار ← بر اساس نیاز پروژه و محدوده تایید تنظیم شده است.
پارامترهای فنی اصلی
| توضیحات | ابعاد بر حسب اینچ(میلی متر) | پوند | |||||||||||
| الف | ب | سی | D(Ø) | E | اف(Ø) | جی | اچ | من | جی | ک | (KGS) | ||
| دابل بیت 12 اینچی | 60” | 18” | 25.5 اینچ | 15” | 13.5 اینچ | 12” | 5.4 اینچ | 3” | 1” | 1.25” | 3” | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| دابل بیت 14 اینچی | 66” | 21” | 26.25” | 17.5 اینچ | 13” | 14” | 5.7 اینچ | 3.5” | 1” | 1.5” | 3.5” | 1596 | |
| (1676) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | (724) | ||
راهنمای انتخاب و استعلام
مرحله 1: اندازه اسمی مورد نیاز را تأیید کنید: 12 اینچ یا 14 اینچ، با یا بدون شاخ. برای عرضه 10 اینچی، طراحی، ابعاد و مقدار را قبل از نقل قول تأیید کنید.
مرحله 2: نوع کشتی کاربردی و موقعیت نصب را تأیید کنید، مانند عرشه بارج داخلی، ایستگاه پهلوگیری کشتی رودخانه، عرشه یدک کش یا موقعیت بولارد جایگزین.
مرحله 3: اساس بار پهلوگیری، بار SWL / طراحی مورد نیاز در صورت وجود، ترتیب طناب، زاویه بسته بندی طناب، تقویت عرشه و رابط جوش / نصب را تأیید کنید.
مرحله 4: عملیات مواد و سطح را تأیید کنید: ASTM A27 درجه 70-36 یا معادل آن، نیاز به عملیات حرارتی، سندبلاست، پرایمر فروشگاهی، پوشش نهایی، یا حفاظت در برابر خوردگی خاص.
مرحله 5: بازرسی و محدوده گواهی را قبل از نقل قول تأیید کنید: گزارش آزمایش مواد، سابقه عملیات حرارتی، DPT، MT / MPI، RT محلی، محاسبه FEA، آزمایش بار، بازرسی شخص ثالث، تأیید ABS / کلاس، تأیید نوع، یا تأیید طراحی در صورت نیاز.
مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه کشتی، عکس های بولارد موجود و هر گونه مشخصات کارخانه کشتی سازی یا مالک را ارائه دهید.
ساختار
بدنه دو بیتی فولاد ریخته گری | طناب دوقلو-قطعه تماس | تنظیمات بوق اختیاری | پایه تقویت شده با سفت کننده های مرکزی | رابط جوشکاری / نصب عرشه | ریخته گری ASTM A27-70-36 با عملیات حرارتی | پایان انفجاری و فروشگاهی
مزایای مهندسی ریخته گری، بازرسی و پهلوگیری
- ASTM A27 گرید 70-36 یا فولاد ریختهشده معادل آن برای اتصالات پهلوگیری بارج و کشتی که در آن استحکام ریختهگری، چقرمگی و خواص مکانیکی قابل ردیابی مورد نیاز است، مناسب است.
- ریخته گری فوم گم شده یا ریخته گری قالب شن و ماسه را می توان با توجه به اندازه، مقدار دسته ای، نیاز ابعادی و ترتیب تولید انتخاب کرد.
- سفت کننده های اضافی در وسط پایه به بهبود تداوم ساختاری محلی و انتقال بار از بیت ها به ناحیه اتصال عرشه کمک می کند.
- سطوح صاف تماس با طناب، شعاع های گرد و انتقال بخش منحنی، تماس موضعی شدید را کاهش می دهد و به جلوگیری از آسیب غیر ضروری طناب در طول عملیات پهلوگیری کمک می کند.
- عملیات حرارتی قبل از تحویل از خواص مکانیکی پایدار و عملکرد ریختهگری منسجمتر برای تامین مکرر بولارد بارج پشتیبانی میکند.
- آزمایش نفوذ رنگ، بررسی ذرات مغناطیسی و آزمایش رادیوگرافی موضعی را می توان برای مناطق بحرانی که در آن تمرکز تنش یا کنترل نشانه ریخته گری مورد نیاز است ترتیب داد.
- محاسبه قدرت مبتنی بر FEA و آزمایش بار / کشش را می توان با توجه به نیاز پروژه، محدوده تأیید نقشه و برنامه بازرسی ترتیب داد.
- تولید فولاد ریختهگری شده مقرونبهصرفه برای ناوگان بارج داخلی و پروژههای جایگزینی مناسب است که نیاز به کیفیت ریختهگری قابل اعتماد و بدون تعیین بیش از حد غیرضروری دارند.
ویژگی های سفارشی
- دسته محصول: بولارد دو بیتی فولادی ریخته گری ← اتصالات لنگر ثابت برای ترتیبات پهلوگیری کشتی، بارج و عرشه دریایی.
- مواد: ASTM A27 درجه 70-36 یا معادل → معادل مواد نهایی، ترکیب شیمیایی و خواص مکانیکی باید توسط مشخصات سفارش تأیید شود.
- اندازه اسمی: 12 اینچ / 14 اینچ → با توجه به نقشه کشتی، ترتیب طناب، اساس بار مورد نیاز و فضای موجود عرشه انتخاب کنید.
- گزینه شاخ: با بوق یا بدون بوق ← با توجه به روش کار با طناب و چیدمان بولارد موجود تأیید کنید.
- طرز کار ریخته گری: از دست رفته فوم یا قالب شن و ماسه → روش تولید به مقدار دسته، اندازه، در دسترس بودن الگو و نیاز بازرسی بستگی دارد.
- تقویت پایه: سفتکنندههای مرکزی اضافه شدهاند ← از بهبود انتقال بار و سفتی موضعی در صورت تطبیق با تقویت عرشه و اساس طراحی تایید شده پشتیبانی میکنند.
- محدوده بازرسی: آزمایش مکانیکی / عملیات حرارتی / DPT / MT / RT / آزمایش بار → موارد بازرسی باید قبل از تولید و نقل قول مشخص شود.
- مورد نیاز گواهی: تاییدیه شخص ثالث یا طبقه بندی در صورت درخواست موجود است → نوع گواهی منوط به محدوده سفارش و مراحل تایید کلاس است.
- درمان سطح: سندبلاست و پرایمر فروشگاهی → سیستم پوشش نهایی باید از مشخصات نقاشی ظرف یا نیاز مشتری پیروی کند.
چگونه کار می کند
طناب مهار به بولارد نزدیک می شود ← طناب به اطراف دو بیت چرخانده می شود و ناحیه شاخ اختیاری ← شعاع ریختگی صاف از تماس طناب پشتیبانی می کند ← نیروی پهلوگیری از طریق بدنه ریخته گری و پایه تقویت شده منتقل می شود ← تقویت عرشه و رابط جوش / نصب بار را در ساختار کشتی توزیع می کند.
برنامه های کاربردی
لنج های داخلی | بارج رودخانه | قایق های کار | یدک کش | قایق های هلی | ایستگاه های پهلوگیری عرشه کشتی باری | پروژه های جایگزینی کشتی سازی | ناوگان بارج داخلی ایالات متحده | پروژه های کشتی های رودخانه ای برزیل، شیلی، کلمبیا و آرژانتین
گواهینامه ها و مزایا
گواهی ها و اسناد تایید را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید انجمن طبقه بندی ترتیب داد. گواهی بازرسی شخص ثالث، گواهی تایید نوع جامعه طبقه بندی و تایید طراحی کلاس را می توان در صورت گنجاندن در محدوده پروژه تایید شده ارائه کرد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

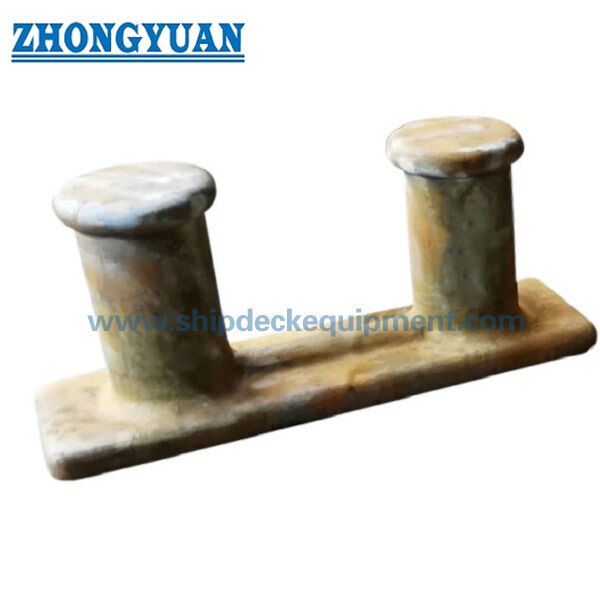

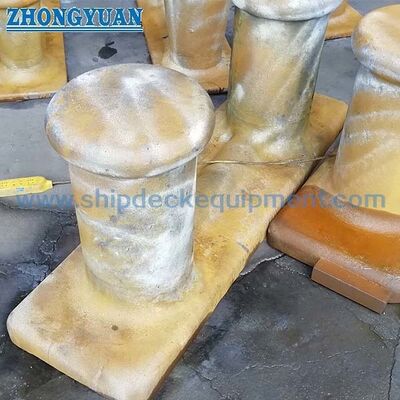

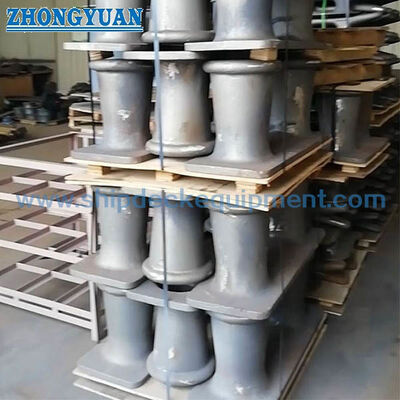

طراحی و عکس
سوالات متداول
Q1: چگونه باید اندازه بولارد 12 یا 14 اینچی صحیح انتخاب شود؟
A1: اندازه را با توجه به نقشه کشتی، اساس بار پهلوگیری مورد نیاز، ترتیب طناب، فضای عرشه، زاویه بسته بندی طناب، نیاز شاخ و تقویت عرشه انتخاب کنید. بولارد 14 اینچی ابعاد اصلی بزرگتر و وزن تقریبی بالاتری دارد، اما SWL نهایی یا بار طراحی هنوز نیاز به تایید پروژه دارد.
Q2: آیا جدول ابعاد ارائه شده SWL را تعریف می کند؟
A2: خیر. جدول ارائه شده فقط ابعاد و وزن تقریبی را ارائه می دهد. SWL، بار طراحی، بار اثبات و معیارهای پذیرش باید توسط مشخصات پروژه، محاسبه FEA، تأیید کلاس / شخص ثالث و طرح آزمایش بار در صورت لزوم تأیید شوند.
Q3: چه اسناد بازرسی و گواهی را می توان ارائه داد؟
A3: گزارش آزمایش دارایی مواد، سابقه عملیات حرارتی، گواهی سازنده، DPT، MT / MPI، RT محلی، گزارش محاسبه FEA، گزارش تست بار، گواهی بازرسی شخص ثالث، تأییدیه ABS / کلاس، تأیید نوع یا تأیید طراحی را می توان با توجه به محدوده سفارش و نیاز پروژه ترتیب داد.
