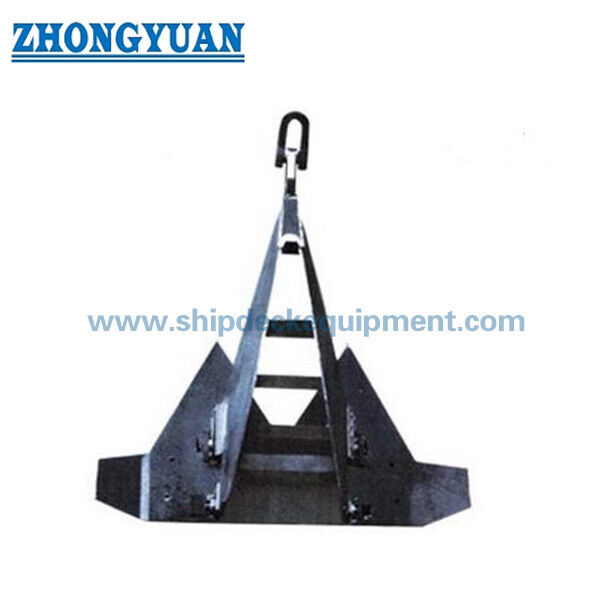

لنگر مهار دریایی استووشارک MK5 | لنگر مهار بستر سفت

Offshore Stevshark MK5 Drag Embedment Anchor | لنگر پهلوگیری در بستر سخت

بررسی اجمالی محصول

لنگر تعبیه‌شده دراگ Stevshark MK5 یک پیکربندی لنگر با ساقه ثابت است که برای پروژه‌های پهلوگیری در نظر گرفته شده است که در آن بستر دریا حاوی مواد سخت یا با نفوذ سختی مانند سنگ آهک، کلکارنیت، ماسه بسیار متراکم، مرجان یا لایه‌های قابل مقایسه است. پیکربندی خاک سخت آن با مناطق بحرانی تقویت‌شده، لبه‌ها و نوک‌های نوک تیز، و ویژگی‌های نفوذ دندان مانندی مرتبط است که به لنگر کمک می‌کند تا در جایی که یک لنگر کششی معمولی ممکن است تنها به جاسازی کم عمق دست یابد، نفوذ را آغاز کند.

Zhongyuan این لنگر را از طریق شرکای تولید لنگر واجد شرایط به جای ارائه آن به عنوان یک محصول تولید شده داخلی تامین می کند. وزن لنگر به تنهایی مبنای انتخاب کافی نیست. نوع نهایی، وزن اسمی، آرایش فلوک، درجه مواد، پوشش، اتصال به خط پهلوگیری، روش نصب، الزامات بار اثبات شده و محدوده گواهی باید از تجزیه و تحلیل پهلوگیری پروژه، داده های ژئوتکنیکی خاص سایت، نقشه تایید شده و الزامات جامعه طبقه بندی تعیین شود.

مشخصات سریع

• نوع محصول: لنگر تعبیه‌شده دراگ با ساقه ثابت ← ظرفیت نگهداری را از طریق نفوذ کنترل‌شده و مقاومت خاک در حین نصب درگ ایجاد می‌کند.
• تمرکز بستر: خاک رس سخت، شن و ماسه بسیار متراکم، کلکارنیت، سنگ آهک، مرجان، و سایر لایه‌های مناسب ← برای پروژه‌هایی در نظر گرفته شده است که در آن‌ها نفوذ اولیه و استحکام نوک نوک نگرانی اصلی است.
• محدوده وزن اسمی: 300 تا 30000 کیلوگرم در جدول ابعاد ارائه شده → در دسترس بودن اندازه تجاری نهایی و نقشه تایید شده باید قبل از نقل قول تایید شود.
• ویژگی‌های نفوذ: ساختار تقویت‌شده، لبه‌ها و نوک‌های نوک تیز، و ویژگی‌های دندان کوسه / دندانه‌دار ← پشتیبانی از نیش اولیه و مقاومت در برابر بارهای متمرکز در شرایط نفوذ کم عمق.
• ساخت و ساز: مونتاژ ورق فولادی جوش داده شده با استفاده از قطعات فولادی ملایم و/یا فولاد با کشش بالا → نمرات دقیق، WPS، NDT و محدوده قابلیت ردیابی برای پروژه خاص است.
• مبنا جهت بار: اساساً برای بارگذاری افقی یا نزدیک به افقی تعبیه‌شده دراگ انتخاب می‌شود.
• حفاظت از سطح: پوشش قیر سیاه، رنگ ضد خوردگی یا سیستم پوشش پروژه ← سازگاری پوشش با حمل و نقل، ذخیره سازی و خدمات دریایی باید مشخص شود.
• تامین و صدور گواهینامه: عرضه تولید شده توسط شریک با اسناد بازرسی تنظیم شده به سفارش → در دسترس بودن گواهی کلاس منوط به محدوده مورد تایید سازنده و الزامات پروژه است.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام اسکله

مرحله 1: ارائه اطلاعات بستر دریا برای مکان خاص، از جمله عمق آب، مشخصات خاک، داده های CPT / گمانه، نوع و ضخامت لایه سخت، قرار گرفتن در معرض زباله یا سنگ مورد انتظار، و محل لنگر پیشنهادی.

مرحله 2: بارهای طراحی سیستم پهلوگیری و جهت بار را در لنگر، از جمله موارد دست نخورده، آسیب دیده و گذرا، اجزای افقی و عمودی، خط لوله و عوامل طراحی / اثبات مورد نیاز را تأیید کنید.

مرحله 3: نوع لنگر و وزن اسمی را از طریق آنالیز ژئوتکنیکی و پهلوگیری تأیید کنید. چیدمان فلوک مورد نیاز، زاویه ضربه / ساقه، نفوذ هدف، فاصله کشش مجاز و نصب یا بار اثبات مورد نیاز را بیان کنید.

مرحله 4: رابط خط پهلوگیری را فراهم کنید: پیشرو زنجیر یا سیم، اندازه و درجه زنجیر، آرایش اتصال دهنده یا غل، نیاز چرخشی، آرایش تعقیب کننده، و هرگونه نیاز اختیاری فلوک-بالاست.

مرحله 5: محدودیت‌های نصب و بازیابی را تأیید کنید، از جمله ظرفیت کشتی لنگر، هندسه غلتک عقب، فضای عرشه، چیدمان بلند کردن و ایمن کردن، شرایط بکسل، روش استقرار و روش بازیابی.

مرحله 6: نمرات مواد، الزامات جوشکاری و NDT، سیستم پوشش، بازرسی ابعادی، تحمل وزن، جامعه طبقاتی، محدوده اسناد، کمیت، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.

ساختار لنگر

قلاب لنگر | ساقه ثابت | فلوک جوشی تقویت شده | لبه ها و نوک های تیز | ویژگی های نفوذ دندان کوسه / دندانه دار | اعضای تثبیت کننده بر اساس طرح مصوب | در صورت مشخص شدن، تهیه بالاست توخالی اختیاری

مزایای طراحی و مهندسی بستر سخت

• نواحی بحرانی نوک فلوک و لبه فلوک تقویت می شوند زیرا بسترهای سخت ممکن است تنها اجازه نفوذ کم عمق را بدهد و بخش بزرگی از بار اعمال شده را در نزدیکی نوک ها متمرکز کند.
• لبه‌های نفوذ تیز و ویژگی‌های دندان مانند، نیش اولیه را در لایه‌های مناسب بستر دریا در مقایسه با پیکربندی لنگر کششی لبه‌های صاف همه منظوره بهبود می‌بخشد.
• هندسه ساقه ثابت و آرایش تثبیت کننده برای پشتیبانی از جهت گیری صحیح و یک مسیر کششی پایدار در نظر گرفته شده است، اما رفتار واقعی به هندسه خط، لایه بندی خاک، بار نصب و تغییر بستر دریا بستگی دارد.
• بالاست اختیاری در داخل یک تراشه توخالی را می توان برای کمک به جهت گیری اولیه و نفوذ در ترتیبات استقرار خاص در نظر گرفت. بالاست، نوع پیشرو و روش استقرار باید با هم مهندسی شوند.
• ساخت ورق فولادی جوش داده شده طیف وسیعی از وزن اسمی را مجاز می‌کند، در حالی که به قابلیت ردیابی مواد کنترل‌شده، روش‌های جوشکاری واجد شرایط، بررسی‌های ابعادی، NDT و حفاظت از انتقال‌های با بار زیاد نیاز دارد.
• ظرفیت نگهداری باید با ارزیابی ژئوتکنیکی خاص پروژه و تأیید نصب ایجاد شود. نباید فقط به عنوان مضرب ثابت وزن لنگر اسمی بیان شود.

ویژگی های سفارشی

• دسته محصول: لنگر تعبیه‌شده درگ ← به‌عنوان بخشی از یک سیستم پهلوگیری کامل به‌جای یک مورد مستقل برای لنگر انداختن کشتی انتخاب شده است.
• پیکربندی لنگر: Stevshark / MK5 نوع خاک سخت → نام تجاری نهایی، سازنده تایید شده و وضعیت نقشه برای هر سفارش باید تأیید شود.
• وزن اسمی: 300-30000 کیلوگرم در جدول ارائه شده → وزن یک پارامتر شناسایی و جابجایی است، نه تنها رتبه بندی ظرفیت نگهداری.
• تناسب بستر دریا: بسترهای مناسب یا با نفوذ دشوار → تأیید ژئوتکنیکی خاص سایت اجباری است.
• جنس: ورق فولادی، فولاد ملایم و فولاد با کشش بالا → نمرات دقیق و شرایط عملیات حرارتی باید توسط طراحی تایید شده تایید شود.
• جهت بار: سرویس تعبیه کششی عمدتاً افقی → قابلیت بارگذاری عمودی بدون تجزیه و تحلیل اختصاصی اعلام نمی شود.
• درمان سطح: رنگ قیر، پوشش ضد خوردگی یا سیستم سفارشی فراساحل → ضخامت لایه خشک و درجه آماده سازی مشخص می شود.
• محدوده بازرسی: مواد، جوش، NDT، ابعاد، وزن و اثبات / تأیید نصب در صورت نیاز → محدوده مورد توافق قبل از تولید.
• وضعیت عرضه: از طریق شرکای تولید لنگر → هویت سازنده، تأیید کلاس و مسیر گواهی در مرحله نقل قول تأیید می شود.

چگونه کار می کند

لنگر بر روی بستر دریا فرود آمده و به درستی جهت‌گیری می‌کند ← خط پهلوگیری یک کشش افقی کنترل شده اعمال می‌کند ← نوک‌های ضربه‌ای تیز شروع به نفوذ می‌کنند ← لنگر کشیده می‌شود و تعبیه می‌شود در حالی که مقاومت خاک در جلوی دریچه ایجاد می‌شود ← نصب / بار مقاوم تنظیم را تایید می‌کند ← لنگر در محفظه مورد تایید باقی می‌ماند.

برنامه های کاربردی

لنگرهای دریایی دائمی | گسترش پهلوگیری نیمه دائمی | واحدهای سیار فراساحلی وقتی با تجزیه و تحلیل پهلوگیری انتخاب می شوند | لنگرهای واکنش لایروبی | پروژه های عمرانی دریایی | لنگرهای انرژی دریایی و سازه شناور | مکان های لنگر در بستر سخت

مزایای بازرسی، صدور گواهینامه و تامین

بازرسی و صدور گواهینامه را می توان با توجه به منبع تولید تایید شده، مشخصات پروژه، طرح ردیابی مواد، محدوده جوشکاری و NDT، نیاز تست بار یا تایید نصب، و رویه جامعه طبقه بندی ترتیب داد. تأیید نوع یا گواهینامه کلاس نباید فرض شود مگر اینکه به طور خاص برای سازنده انتخاب شده، اندازه لنگر و محدوده سفارش تأیید شده باشد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

طراحی و عکس

سوالات متداول

Q1: چگونه باید وزن لنگر Stevshark MK5 صحیح انتخاب شود؟

A1: وزن اسمی تنها مرجع اندازه اولیه است. انتخاب باید داده‌های خاک مخصوص سایت، بارهای پهلوگیری مورد نیاز، جهت بار در بستر دریا، ناحیه و زاویه تصادف، هندسه خط پهلوگیری، فاصله کشش مجاز، بار نصب هدف و مبنای تایید پروژه را ترکیب کند.

Q2: چرا این لنگر برای بسترهای سخت به جای لنگر کششی عمومی استفاده می شود؟

A2: پیکربندی خاک سخت از نواحی بحرانی تقویت‌شده، لبه‌ها و نوک‌های نوک تیز و ویژگی‌های نفوذ دندان مانند استفاده می‌کند. این ویژگی‌ها به نفوذ کم عمق و بارگذاری متمرکز با نوک در خاک‌های مناسب می‌پردازند، اما عملکرد موفقیت‌آمیز همچنان به مشخصات واقعی بستر دریا و روش نصب بستگی دارد.

Q3: آیا این لنگر تعبیه شده دراگ می تواند در برابر بارهای پهلوگیری عمودی مقاومت کند؟

A3: یک لنگر تعبیه شده دراگ معمولی عمدتاً برای بارگذاری افقی یا نزدیک به افقی مناسب است. هر جزء عمودی قابل توجهی باید توسط تیم طراحی ژئوتکنیک و پهلوگیری بررسی شود. یک لنگر با بار عمودی یا نوع دیگری از فونداسیون ممکن است زمانی مناسب تر باشد که بالابردن یک مورد بار حاکم باشد.
