1 ′′20T جرثقیل هیدرولیک برای عرشه کشتی ′′ جرثقیل دریایی با چرخش 360 درجه
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع بوم: | بوم مستقیم | دمای کاری: | -40 تا 50 ℃ و غیره |
|---|---|---|---|
| سیستم چرخشی:: | چرخش هیدرولیک با چرخش 360 درجه | درمان سطحی:: | سندبلاست Sa2.5 + پوشش اپوکسی |
| نوع نصب:: | عرشه نصب شده / پایه نصب شده توسط فلنج یا جوشکاری | نوع کنترل:: | دفترچه راهنمای محلی / کنترل از راه دور (سیمی یا بی سیم) / کنترل کابین |
| منبع تغذیه:: | موتور برق + سیستم هیدرولیک | وسایل ایمنی:: | حفاظت اضافه بار / سوئیچ محدود / توقف اضطراری |
| مواد:: | فولاد درجه دریایی | محیط عملیاتی:: | دریایی / دریایی / بندری |
| سفارشی سازی:: | موجود (SWL، شعاع، سیستم کنترل، نقاشی، منطقه خطرناک، گواهینامه) | ||
| برجسته کردن: | جرثقیل هیدرولیک 5 تن,12.5 متر جرثقیل هیدرولیک,12.5m Hydraulic Slewing Crane |
||
توضیحات محصول
جرثقیل هیدرولیکی چرخان 1-20 تن برای عرشه کشتی | جرثقیل دریایی با بوم مستقیم با چرخش 360 درجه
مرور کلی محصول
جرثقیل هیدرولیکی چرخان نوعی تجهیزات بالابر دریایی است که برای جابجایی بار و انتقال مواد در عرشه کشتی و سکوهای فراساحلی طراحی شده است.
جرثقیل هیدرولیکی چرخان با بوم مستقیم 1-20 تن ظرفیت بالابر پایدار، عملکرد روان و چرخش کامل 360 درجه را ارائه میدهد و از جابجایی کارآمد بار در محیطهای دریایی اطمینان حاصل میکند. این جرثقیل توسط یک سیستم هیدرولیکی با کنترل دقیق حرکات بالابر، زاویه دادن و چرخش هدایت میشود.
در مقایسه با جرثقیلهای بوم مفصلی، طراحی بوم مستقیم ساختار سادهتر، قابلیت اطمینان بالاتر و هزینه نگهداری کمتری را ارائه میدهد و آن را به راهحلی مقرون به صرفه برای کشتیهایی با فضای عرشه کافی و نیازهای بالابر استاندارد تبدیل میکند.
مشخصات سریع
بار کاری ایمن (SWL): 1-20 تن
شعاع کاری: 2-15 متر
محدوده چرخش: 0-360 درجه
سرعت بالابر: 10-15 متر در دقیقه
زمان زاویه دادن: 40-80 ثانیه
نوع درایو: سیستم هیدرولیک
توان موتور: 7.5-132 کیلووات
دمای کاری: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
عملیات سطح: سندبلاست Sa2.5 + پوشش اپوکسی
پارامترهای فنی اصلی
| SWL (تن) | شعاع کاری (متر) | سرعت چرخش (دور در دقیقه) | سرعت بالابر (متر در دقیقه) | زمان زاویه دادن (ثانیه) | توان موتور (کیلووات) | قطر پایه (Φ میلی متر) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
راهنمای انتخاب جرثقیل
مرحله 1 - انتخاب ظرفیت بالابر (SWL)
1-5 تن → بالابر سبک (کشتیهای ماهیگیری / کشتیهای کوچک)
5-10 تن → بالابر متوسط و جابجایی عرشه
10-20 تن → جابجایی بار سنگین و عملیات فراساحلی
مرحله 2 - تأیید شعاع کاری
شعاع کوتاه (2-6 متر) → راندمان بالابر بالاتر
شعاع بلند (6-15 متر) → پوشش وسیعتر عرشه و عملیات انعطافپذیر
مرحله 3 - انتخاب نوع جرثقیل
جرثقیل بوم مستقیم → ساختار ساده، مقرون به صرفه، نگهداری آسان
جرثقیل بوم مفصلی → عملیات انعطافپذیر، مناسب برای چیدمان فشرده عرشه
مرحله 4 - سیستم هیدرولیک و توان
توان موتور باید بر اساس SWL و فرکانس عملیات انتخاب شود.
عملیات مداوم → محدوده توان بالاتر توصیه میشود.
یادداشت مهندسی:
پیکربندی نهایی جرثقیل باید بر اساس الزامات بالابر، فضای نصب، چرخه کاری و قوانین انجمن طبقهبندی انتخاب شود.
طراحی سفارشی برای فراساحلیو کاربردهای ویژه موجود است.
عملکرد فنی و توضیحات
ظرفیت بالابر 1-20 تن → مناسب برای نیازهای مختلف جابجایی بار
چرخش 360 درجه → پوشش کامل عرشه و عملیات انعطافپذیر را تضمین میکند
دمای کاری -40 درجه سانتیگراد تا +50 درجه سانتیگراد → مناسب برای محیطهای دریایی سخت
سندبلاست Sa2.5 + پوشش اپوکسی → مقاومت در برابر خوردگی و عمر مفید را بهبود میبخشد
ساختار و اجزا
واحد قدرت هیدرولیک | مکانیزم چرخش | مجموعه بوم مستقیم | سیستم سیلندر هیدرولیک | سیستم وینچ و سیم بکسل | سیستم کنترل | پایه و ستون
راهنمای پیکربندی سفارشی و استعلام
✔ مرحله 1 - ظرفیت بالابر (SWL): 1-5 تن → کاربردهای سبک | 5-10 تن → جابجایی بار متوسط | 10-20 تن → عملیات سنگین فراساحلی
✔ مرحله 2 - شعاع کاری: 2-6 متر → راندمان بالابر بالاتر | 6-15 متر → محدوده کاری وسیعتر
✔ مرحله 3 - نوع نصب: نصب روی عرشه | نصب روی پایه
✔ مرحله 4 - سیستم کنترل: کنترل دستی | کنترل از راه دور | کنترل کابین
✔ مرحله 5 - سیستم توان و هیدرولیک: موتور الکتریکی + درایو هیدرولیک | سیستم حلقه باز / حلقه بسته
✔ مرحله 6 - ویژگیهای اختیاری: ارتقاء پوشش ضد خوردگی | طراحی ضد انفجار (اختیاری) | طراحی دمای پایین (-40 درجه سانتیگراد) | رنگ سفارشی
✔ مرحله 7 - محیط کاری: عرشه کشتی | سکوی فراساحلی | بندر / اسکله
برای دریافت نقشههای فنی، پیکربندی و قیمت، اطلاعات فوق را برای ما ارسال کنید.
نحوه کار
جرثقیل از طریق یک سیستم هیدرولیک کار میکند که حرکات بالابر، زاویه دادن و چرخش را کنترل میکند.
سیلندرهای هیدرولیک نیروی بالابر پایدار را فراهم میکنند، در حالی که مکانیزم چرخش امکان چرخش روان 360 درجه را فراهم میکند و از جابجایی کارآمد و دقیق بار اطمینان حاصل میکند.
کاربردها
جابجایی بار عرشه کشتی | سکوهای نفت و گاز فراساحلی | کشتیهای ماهیگیری و آبزیپروری | کشتیهای مهندسی دریایی | عملیات بندر و اسکله
گواهینامهها و مزایا
گواهینامهها
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
مزایا
چرخش کامل 360 درجه برای عملیات انعطافپذیر | سیستم بالابر هیدرولیک پایدار | طراحی مقرون به صرفه بوم مستقیم | عملکرد قابل اعتماد در محیطهای دریایی سخت | نگهداری آسان و عمر طولانی
نقشه و عکسها
نقشه چیدمان کلی

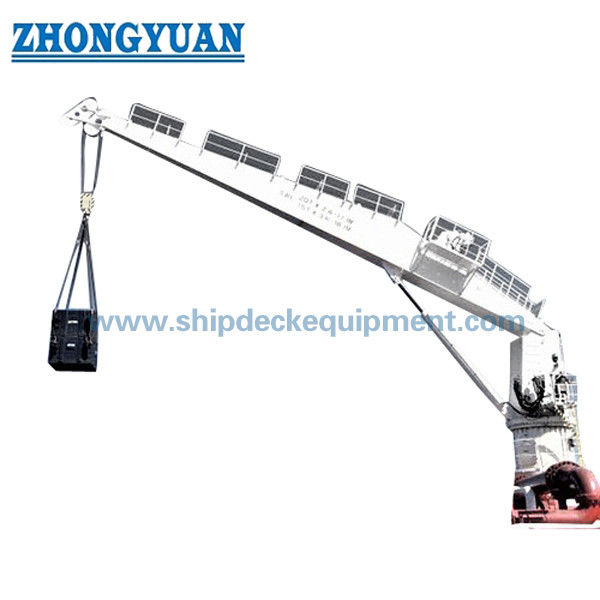

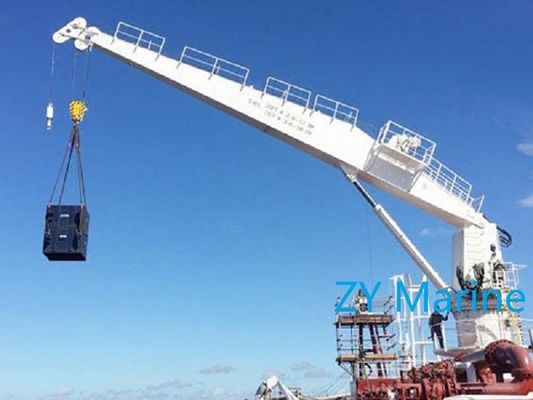

عکسهای محصول
نقشه چیدمان نصب
اطلاعات سفارش
حداقل سفارش (MOQ): 1 واحد
زمان تحویل: بر اساس پروژه
پرداخت: T/T، L/C
سفارشیسازی: موجود است
سوالات متداول
س1: چگونه ظرفیت صحیح جرثقیل را انتخاب کنیم؟
بر اساس وزن بالابر، شعاع کاری و فرکانس عملیات.
س2: چه زمانی باید جرثقیل بوم مستقیم را انتخاب کنم؟
زمانی که کشتی فضای عرشه کافی و نیازهای بالابر استاندارد دارد.
س3: تفاوت جرثقیل بوم مستقیم و بوم مفصلی چیست؟
جرثقیلهای بوم مستقیم سادهتر و مقرون به صرفهتر هستند، در حالی که جرثقیلهای بوم مفصلی انعطافپذیری بیشتری را ارائه میدهند.
س4: آیا جرثقیل قابل سفارشیسازی است؟
بله، ظرفیت بالابر، شعاع کاری و سیستم هیدرولیک را میتوان بر اساس الزامات پروژه سفارشی کرد.
