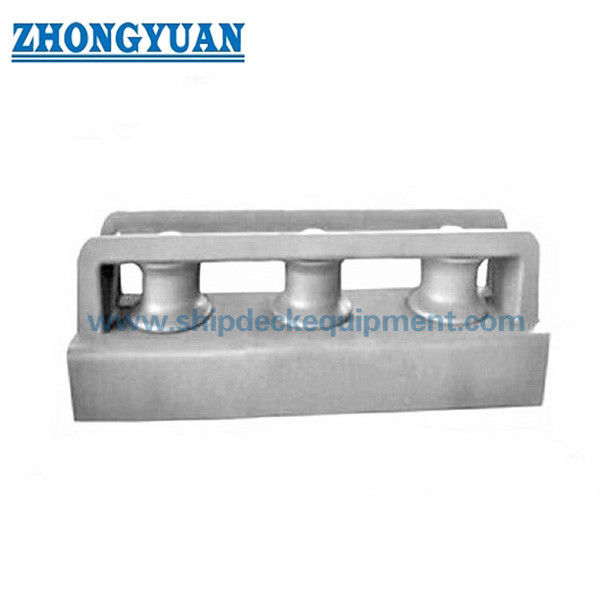

JIS F 2014 فرم DF DS غلتک بسته نوع 3 تجهیزات پهلوگیری کشتی Fairlead
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد فنی: | JIS F 2014-1987 | تایپ کنید: | نوع بسته DF&DS |
|---|---|---|---|
| قطر غلتک: | 150 ~ 450 میلی متر | غلتک شماره: | 3 غلتک |
| وزن غلتکی: | 53.8 تا 650 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | نوع بسته از قایق,3 رولر ها در کنار کشتی,JIS F 2014 "برنامه ی کشتیرانی",3 Rollers Shipside Fairlead,JIS F 2014 Shipside Fairlead |
||
توضیحات محصول
JIS F 2014 فرم DF DS غلتک نوع 3 بسته Shipside Fairlead تجهیزات پهلوگیری کشتی
شرح:
غلتک بسته Fairlead نوع DF DS را می توان سه غلتک بسته Fairlead نامید.Fairlead روی عرشه کشتی نصب می شود و جهت طناب ها را هدایت می کند.علاوه بر این، این محصول دارای گواهینامه IACS می باشد.و ما می توانیم به طور منظم برای نیاز شما تولید کنیم.اگر به محصولات ما علاقه مند هستید، لطفا با ما تماس بگیرید.
مشخصات فنی اصلی:
1. استاندارد فنی: JIS F 2014-1987
2. نوع: DF&DS CLOSED TYPE
3. قطر غلتک: 150 ~ 450 میلی متر
4. غلتک شماره: 3 غلتک
5. وزن غلتک: 53.8 ~ 650 کیلوگرم
6. مواد: فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای
7. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، درمان سطح سفارشی موجود است.
8. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
9. می توان سفارشی کرد
پارامتر فنی اصلی:
| دیا اسمی. | دی | L | من | I1 | I2 |
| 150 | 150 | 1440 | 420 | ＼ | 300 |
| 200 | 200 | 1720 | 530 | ＼ | 330 |
| 250 | 250 | 2070 | 640 | ＼ | 395 |
| 300 | 300 | 2360 | 750 | ＼ | 430 |
| 350 | 350 | 2750 | 860 | ＼ | 515 |
| 400 | 400 | 3070 | 970 | ＼ | 565 |
| 450 | 450 | 3440 | 1080 | ＼ | 640 |
| اسمی دیا |
غلتک | بوته | ||||||||||||||
| دی | D1 | D2 | اچ | ساعت | h1 | h2 | حداقل تی |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | IO | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| اسمی دیا |
واشر | سنجاق | صندلی و پشتیبانی | |||||||||||||
| D5 | D6 | t.2 | د | د 1 | t3 | ل | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | نه | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| اسمی دیا |
صندلی و پشتیبانی | پیچ را برای بوش تنظیم کنید | قطعه را بررسی کنید | |||||||||||||
| L3 | D7 | D8 | ب | t4 | t5 | r5 | r6 | W1 | W2 | پیچ اسمی دیا |
پیچ طول |
خیر | آ | ب | سی | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | خانم | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 17 | 50 | 18 | 14 | 90 | 60 | 13 | 10 | خانم | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | خانم | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | خانم | 20 | 4 | 65 | 135 | 90 |
نقشه های JIS F 2014 فرم DF DS نوع 3 بسته غلتک های کنار کشتی Fairlead تجهیزات پهلوگیری کشتی
