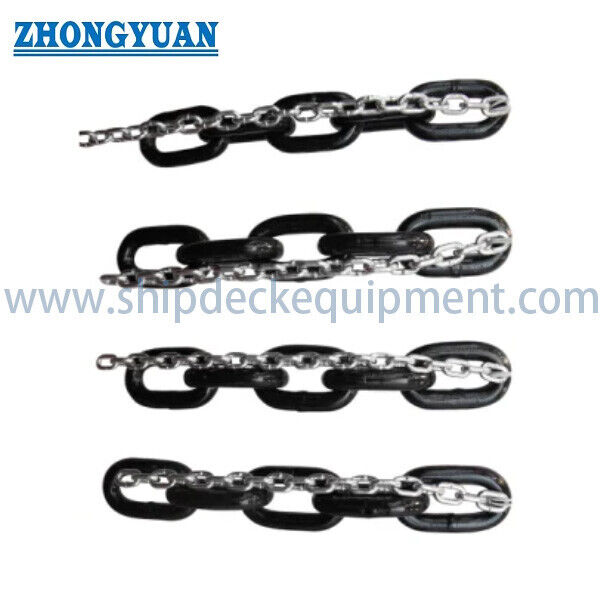

زنجیر کشش دروازه ی دریایی 11-30 میلی متر زنجیر کشش

زنجیر کشش دروازه ی دریایی 11-30 میلی متر زنجیر کشش

خلاصه ی محصول

زنجیره کشش پوشش دریای دریایی یک زنجیره ی با لینک باز و جوش شده است که برای انتقال نیروی کشش در سیستم های پوششی پوشه های محموله با زنجیره ای سازگار استفاده می شود.چرخ جیبی، تنظیمات هدایت یا کشیدن برای حرکت پوشش دروازه در هنگام باز کردن و بسته شدن.استفاده معمول شامل پوشش های نوع کشش و زنجیره ای در کشتی های حمل و نقل عمده و کشتی های باری عمومی است..

انتخاب جایگزین باید بر اساس هندسه پیوند کامل و رابط سیستم باشد، نه فقط قطر زنجیره. قطر زنجیره، پیچ، عرض داخلی، عرض خارجی، کیفیت مواد، بار ضدبار شکستن، طول کل، تعداد پیوندها و اتصالات پایینی باید با نقشه سازنده پوشش دریچه یا یک نمونه اصلی تایید شده بررسی شود. این محصول یک زنجیره حمل / کشیدن پوشش دریچه است.اين زنجير لنگر نيست، زنجیر لنگر یا زنجیر بلند کننده عمومی.

مشخصات سریع

• محدوده اندازه زنجیره: 11 تا 30 میلی متر → محدوده جایگزینی ارائه شده برای تنظیمات مختلف درایو پوشش دریچه را پوشش می دهد.
• فاصله پیوند / طول داخلی: 42 تا 108 میلی متر → باید با هندسه چرخ زنجیره یا جیب مطابقت داشته باشد تا از اشتباهی ضعیف جلوگیری شود.
• عرض داخل: 12.5 تا 35 میلی متر → بر فاصله از طریق راهنماها، چرخ ها و اجزای اتصال تاثیر می گذارد.
• بار ثابت: 57 تا 399 kN → بار تولید یا پذیرش مرجع؛ این SWL زنجیره ای نیست.
• بار شکستن: 116 تا 798 kN → حداقل مقدار مرجع از جدول ارائه شده، با توجه به درجه مواد و مبنای آزمون توافق شده.
• جرم تقریبی: 2.39 تا 18.22 kg/m → مفید برای وزن کل زنجیره، رسیدگی، بسته بندی و محاسبه حمل و نقل.
• ساخت و ساز: فلاش بُت ولد شده، زنجیره باز بدون بند → کیفیت ولد لینک و ثبات ابعاد کنترل های اصلی تولید هستند.
• پایان استاندارد: رنگ سیاه → رنگ خود، پوشش گالوانیزه یا خاص پروژه نیاز به تایید قبل از تولید دارد.

پارامترهای فنی اصلی

راهنمای تطبیق و بررسی سیستم پوشش کلاه

مرحله ۱: تولید کننده پوشش دریچه، نام کشتی یا شماره بدن، نوع پوشش دریچه، کد اصلی زنجیره و نقشه سیستم یا نمونه زنجیره موجود را ارائه دهید.

مرحله ۲: قطر زنجیره، فاصله، عرض داخل، عرض بیرون، طول کلی، تعداد پیوندها، لینک های آخر، کانکتورها و هر گونه ترتیب اتصال را تأیید کنید.

مرحله ۳: بار ثابت مورد نیاز، بار شکستن، درجه مواد و پایه آزمایش را تأیید کنید. از بار ثابت یا بار شکستن به عنوان محدودیت بار کاری استفاده نکنید.

مرحله 4: قبل از سفارش زنجیره جایگزین، سازگاری با چرخ زنجیره ای، چرخ جیبی، راهنما، واحد محرک و مسیر ذخیره زنجیره ای موجود را تأیید کنید.

مرحله ۵: تکمیل سطح، محیط خوردگی، روش روانکاری و اینکه آیا نیاز به رنگ سیاه، رنگ خود یا مواد گالوانیزه است را تأیید کنید.

مرحله 6: مقدار یا طول کل، بسته بندی، محدوده بازرسی و گواهینامه، مقصد، زمان تحویل مورد نیاز و نیاز به کلاس را بیان کنید.

ساخت زنجیره

Calibrated open links | Flash butt welded link joint | Controlled chain diameter and pitch | Defined inside and outside width | Continuous chain length | Optional end link or connecting arrangement | Black painted or project-specified finish

مزایای تولید، بررسی بار و نگهداری

• جوش با فلش بُت یک ساختار پیوسته اتصال جوش داده شده را فراهم می کند؛ تراز جوش، تراز و منطقه تحت تاثیر گرما باید تحت فرآیند تولید تأیید شده کنترل شود.
• قطر زنجیره، پیچ و عرض پیوند به عنوان هندسه ای متناسب بررسی می شود زیرا تعامل مداوم با چرخ زنجیره برای حرکت صاف پوشش کلاه ضروری است.
• قابلیت ردیابی مواد و الزامات درمان حرارتی را می توان با دسته کنترل کرد زمانی که یک درجه فولاد خاص یا سطح قدرت در مشخصات خرید ذکر شده است.
• آزمایش ضد بارگیری و آزمایش فشار شکستن مخرب می تواند مطابق با برنامه بررسی و آزمایش مورد توافق تنظیم شود؛ فرکانس آزمایش و پایه پذیرش باید قبل از تولید تایید شود.
• زنجیره جایگزین باید همراه با چرخ های زنجیره ای، جیب ها، راهنماها و کانکتورها برای خوردگی، فرسایش غیرطبیعی، عدم تطابق ارتفاع یا سطوح آسیب دیده بررسی شود.
• بازرسی معمول باید بر فرسایش تاج پیوند، از دست دادن خوردگی، پیوند خم شده، مناطق جوش شکسته، تغییر شکل محلی و افزایش تراکم متراکم تمرکز کند.

ویژگی های سفارشی

• عملکرد محصول: درایو / زنجیره کشش در پوشش کلاه → نیروی کشش را در مکانیسم باز و بسته سازگار منتقل می کند.
• اندازه زنجیره: 11 / 14 / 15 / 16 / 18 / 19 / 20 / 22 / 30 میلی متر → با توجه به هندسه لینک کامل و نقشه سیستم انتخاب کنید.
• هندسه پیوند: چندین پیکربندی A / B / C → قطر یک زنجیره ممکن است ارتفاع، عرض و جرم متفاوتی داشته باشد.
• مواد: فولاد کربن → 20Mn2، 20MnV یا سایر درجه ها می توانند مورد بحث قرار گیرند اما باید توسط مشخصات سفارش تایید شوند.
• روش تولید: پیوندهای جوش شده فلاش بُت → کالیبراسیون ابعاد و کیفیت جوش نقاط مهم بازرسی هستند.
• درمان سطح: رنگ سیاه به عنوان پایه تامین شده → رنگ خود، گالوانیزهای معمولی یا گالوانیزهای گرم مخصوص پروژه است.
• داده های بار: بار ثابت و بار شکستن → مقادیر صلاحیت، نه SWL یا WLL.
• شکل عرضه: طول برش، حلقه کامل یا مجموعه زنجیره ای خاص سیستم → لوازم پایینی و روش اتصال باید تعریف شود.
• بسته بندی: جعبه چوبی، کارتن، طبل یا پالت → با توجه به طول زنجیره، وزن واحد، پایان و روش حمل و نقل انتخاب شده است.

چگونه کار می کند

Drive unit applies pulling force → Chain engages the chain wheel / pocket arrangement → Link-by-link movement transfers force along the chain path → Hatch cover rolls or travels through its designed opening or closing sequence → Chain returns to the storage or guide arrangement

درخواست ها

Chain-driven cargo hatch cover systems | Drag-type hatch cover arrangements | Side-rolling hatch cover pull systems | Rolling hatch cover replacement projects | Bulk carriers | General cargo vessels | Ship repair and retrofit

بازرسی، آزمایش و مستند سازی

بازرسی ابعاد، آزمایش بار ثابت، آزمایش بار شکستن، گواهینامه مواد و مستندات آزمایش سازنده می تواند با توجه به مشخصات خرید تنظیم شود.بازرسی طبقه بندی در صورت درخواست در دسترس است و همچنان مشمول قوانین مربوط به جامعه است.، محدوده آزمایش و حضور در نظرسنجی تایید شده است.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: برای جایگزینی یک زنجیره پوشش دروازه موجود چه اطلاعاتی لازم است؟

A1: کد اصلی سازنده یا زنجیره، قطر زنجیره، فاصله، عرض داخلی و خارجی، طول کل یا تعداد لینک ها، اتصال نهایی، بار های مورد نیاز و یک نقشه یا نمونه نماینده را ارائه دهید.حالت چرخ زنجیره ای و راهنما نیز باید بررسی شود..

س2: آیا می توان از بار ثابت یا بار شکستن به عنوان SWL زنجیره استفاده کرد؟

A2: نه. بار ثابت و بار شکستن مرجع آزمایش یا قدرت هستند. آنها یک محدودیت بار کاری نیستند.طراح سیستم پوشش دریچه یا سازنده تجهیزات اصلی باید بار عملیاتی و حاشیه طراحی مورد نیاز را تعریف کند..

س3: آیا می توان یک بخش جدید از زنجیره را با یک زنجیره فرسوده موجود مخلوط کرد؟

A3: فقط پس از تأیید مهندسی. زنجیره استفاده شده ممکن است خوردگی، فرسایش و طول کششی داشته باشد که باعث تعامل نامناسب چرخ زنجیره می شود.جایگزینی کل زنجیره یا یک بخش مطابقت یافته تأیید شده معمولاً امن تر از یک دستگاه مخلوط غیر ارزیابی شده است.
