زنجیر ماهیگیری جوشی برای ترال و آبزی پروری | حلقه‌های کوتاه، متوسط و بلند

زنجیره ماهیگیری جوشیده شده برای ماهیگیری و پرورش آبزیان. لینک کوتاه، متوسط و طولانی.

خلاصه ی محصول

زنجیره ماهیگیری جوش خورده یک زنجیره فولادی با لینک گرد است که به عنوان یک جزء ساختاری و فرسایش در ابزارهای ماهیگیری تجاری، تنظیمات شبکه های ترول، ماتریس های زنجیره ای، مجموعه های تماس با زمین استفاده می شود.سیستم های وزن شبکه های ماهیگیری، و تجهیزات آبداری انتخاب شده است. آن در پیکربندی های اتصال کوتاه، اتصال متوسط و اتصال طولانی عرضه می شود تا خریدار بتواند قدرت، جرم در هر متر، فاصله اتصال داخلی،فضای اتصال، و نحوه تعامل زنجیره با شبکه ها، زنجیرها، چرخ ها، طناب ها و سایر قطعات ابزار ماهیگیری.

این محصول باید بر اساس تنظیمات واقعی ابزار ماهیگیری انتخاب شود نه فقط بر اساس قطر زنجیره. اطلاعات مورد نیاز شامل نوع پیوند، قطر اسمی، فاصله، عرض داخلی،عرض بیرونی، طول کل، لوازم نهایی، حداقل بار شکستن، درجه مواد، وضعیت درمان حرارتی، پایان سطح، محیط پوشیدن و اسناد بازرسی.حداقل بار شکستن اعلام شده یک ارزش نیروی شکستن زنجیره است.؛ این یک محدودیت بار کاری، بار کاری ایمن یا ظرفیت بلند کردن نیست.

پیکربندی محصولات

• لینک کوتاه (SL): پیچ فشرده و جرم بالاتر در هر متر → مفید است که در آن یک پروفایل زنجیره متراکم، حرکت کنترل شده و فضای داخلی محدود ترجیح داده می شود.
• لینک متوسط / میانی (ML): ارتفاع و وزن متوسط → انعطاف پذیری زنجیره ، فاصله قطعات ، جرم و راحتی اتصال را متعادل می کند.
• لینک طولانی (LL): فاصله طولانی تر و جرم کمتر در هر متر برای همان قطر → فضای داخلی بیشتری را برای زنجیرها، چرخش ها، کانکتورها، شبکه ها یا سایر لوازم متصل به ابزار ماهیگیری فراهم می کند.
• طول های استاندارد و تنظیمات انتهای: در طول های برش، کویل ها، بسته ها، مجموعه ها یا بخش های خاص پروژه → پیوندهای انتهای و لوازم جانبی باید قبل از تولید تایید شوند.
• گزینه های مواد: فولاد آلیاژ کشش بالا، فولاد کربن،یا فولاد ضد زنگ می تواند مورد بحث قرار گیرد → جدول بار شکستگی منتشر شده نمی تواند بدون بررسی جداگانه در انواع مختلف مواد اعمال شود.
• سطح: رنگ خود، رنگ، الکتروگالوانیزه شده، گالوانیزه شده گرم، یا پوشش خاص پروژه → انتخاب پایان بسته به قرار گرفتن در معرض آب دریا، سایش، عمر مورد نیاز،و تحمل ابعاد.

داده های کلیدی انتخاب

• قطر اسمی: 7 ≈ 28 میلی متر در محدوده عرضه شده → کنترل قطر متقاطع لینک، جرم زنجیره، سازگاری کانکتور و نیروی شکستن بالقوه.
• فاصله لینک: 21-150 میلی متر بسته به نوع و قطر → بر انعطاف پذیری، فاصله داخلی، رفتار تماس و تعداد لینک ها در هر متر تأثیر می گذارد.
• عرض داخل: 10 ≈ 44 میلی متر در جدول ارائه شده → باید گنجاننده زنجیرها، چرخ ها، طناب ها، لوازم شبکه و پیوندهای مجاور بدون اتصال باشد.
• عرض بیرونی: 25.5 ‰ 103 mm در جدول ارائه شده → بر فضای، فاصله از طریق راهنماها، تراکم بسته بندی و تعامل با ترتیب ابزار ماهیگیری تأثیر می گذارد.
• وزن واحد: 0.82 ≈ 14.41 کیلوگرم / متر → از محاسبه وزن کل دنده ، برنامه ریزی حمل و نقل ، برآورد بار و طراحی تماس با کف دریا پشتیبانی می کند.
• حداقل بار شکستن: 60 ≈ 980 kN در جدول ارائه شده → یک مرجع آزمایش مخرب و نه یک بار عملیاتی مجاز.
• درجه مواد: باید تایید شود → نیروی شکستن بستگی به درجه فولاد، کیفیت جوش، درمان حرارتی، هندسه پیوند و روش آزمایش دارد.
• وظیفه ای که در نظر گرفته شده است: ابزار ماهیگیری / ترولینگ / آبزی پروری → بلند کردن، رسیدگی به پرسنل، کشیدن کشتی و لنگر انداختن کشتی نیاز به استانداردها و گواهینامه های جداگانه دارد.

پارامترهای فنی اصلی

نحوه انتخاب لینک کوتاه، متوسط یا طولانی

• لینک کوتاه را انتخاب کنید که در آن هندسه فشرده، جرم زنجیره ای بالاتر در هر متر، حرکت داخلی کاهش یافته و تعامل نزدیک با شبکه یا مجموعه تماس با زمین اولویت دارند.
• لینک متوسط را انتخاب کنید که در آن برنامه نیاز به تعادل عملی بین جرم زنجیره، انعطاف پذیری، فضای آزاد داخلی و سازگاری با لوازم جانبی دارد.
• انتخاب پیوند طولانی که در آن جرم کمتر در هر متر و فضای اتصال بزرگتر مهم است، به ویژه زمانی که زنجیرها، چرخ ها، اتصال دهنده ها، شبکه ها یا اجزای قابل تعویض باید از طریق پیوند عبور کنند.
• قرار دادن کانکتور ها را بررسی کنید. کانکتور هایی که از طریق پیوند قرار می گیرند ممکن است هنوز هم متصل شوند، بارگذاری جانبی را اعمال کنند یا شعاع تماس کوچک ایجاد کنند که عملکرد مونتاژ را کاهش می دهد.
• مسیر حمل کامل را تأیید کنید. قدرت زنجیره به تنهایی ظرفیت لینک های پایینی، زنجیرها، چرخش ها، لوازم شبکه، لوازم متصل به جوش یا مجموعه کامل ابزار ماهیگیری را تعیین نمی کند.

مواد، جوش و درمان گرما

زنجیره ماهیگیری معمولاً از میله های فولادی گرد ساخته شده است که به پیوند شکل می گیرند و با یک فرآیند جوش کنترل شده مانند جوش فلش بُت بسته می شوند.روش تولید ممکن است شامل حذف جوش و فلش باشددرجه مواد و شرایط درمان حرارتی باید به حداقل بار شکستن مورد نیاز مرتبط باشد.

• فولاد آلیاژ کشش بالا: به طور معمول ترجیح داده می شود که در آن رابطه قطر به قدرت مشخص شده نیاز به یک درجه زنجیره ای درمان شده گرمایی دارد.
• فولاد کربن: مناسب برای ماهیگیری عمومی یا برنامه های کاربردی شبکه تنها زمانی که درجه، جوش پذیری، درمان حرارتی و بار شکستن تایید شده آن به الزامات پروژه پاسخ دهد.
• فولاد ضد زنگ: برای مقاومت در برابر خوردگی در محیط های خاص انتخاب می شود؛ درجه، وضعیت جوش، قدرت، خطر ناراحتی و قیمت باید به طور جداگانه تأیید شود.
• جایگزینی مواد به طور خودکار بار شکستگی میز را حفظ نمی کند. فولاد کربن، فولاد آلیاژ و فولاد ضد زنگ نیاز به ویژگی های مکانیکی و پایه آزمایش خود دارند.
• ادعای اصلی "مقاومت گرما" نباید به عنوان یک ویژگی کلی محصول مورد استفاده قرار گیرد. سرویس در دمای بالا نیاز به یک ماده خاص، محدوده دمای عملیاتی، داده های حفظ مقاومت،و بررسی درخواست.

پوشش سطحی و حفاظت از خوردگی

• گالوانیزاسیون گرم: پوشش زنک ضخیم تری را برای حفاظت از خوردگی دریایی فراهم می کند، اما ضخامت پوشش، تناسب پیوند، منطقه جوش و اثرات خاصیت مکانیکی باید کنترل شود.
• گالوانیزهای الکتریکی: یک پایان زنک نازک تر و یکنواخت تر را فراهم می کند، به طور معمول با اجازه خوردگی طولانی مدت کمتر از گالوانیزهای گرم.
• رنگ یا پوشش: از شناسایی و حفاظت اولیه از خوردگی پشتیبانی می کند؛ باید از سایش در مناطق تماس با کف دریا و نقاط اتصال انتظار داشته شود.
• رنگ خود / پایان سیاه: مناسب است که در آن پوشش مورد نیاز نیست یا در آن زنجیره پس از مونتاژ درمان خاص پروژه را دریافت می کند.
• پایان فولاد ضد زنگ: ترشح، غیرفعال سازی، پولیش یا دیگر پایان بندی می تواند با توجه به درجه و محیط خدمات مشخص شود.
• هیچ درمان سطحی از فرسایش جلوگیری نمی کند. فواصل بازرسی باید از دست دادن خوردگی، فرسایش پیوند به پیوند، وضعیت جوش، تغییر شکل، ترک ها و آسیب پوشش را در نظر بگیرد.

کنترل کیفیت و آزمایش

• بررسی مواد اولیه → تایید درجه فولاد، شماره گرما، ترکیب شیمیایی و اسناد خاصیت مکانیکی.
• بازرسی ابعاد → بررسی قطر اسمی، ارتفاع، عرض داخلی، عرض خارجی، شکل پیوند و تحمل طول.
• بررسی جوش → محل جوش، حذف فلش، تراز، نشانه های سطح و هندسه پیوند را بررسی کنید.
• کنترل درمان حرارتی → ثبت چرخه کوره، شناسایی دسته، سختی و نتایج آزمایش مکانیکی در صورت مشخص شدن درجه کشش بالا.
• آزمایش مکانیکی → آزمایش بار ثابت، کشش و حداقل بار شکستن را می توان با دسته یا نمونه مطابق با مشخصات توافق تنظیم کرد.
• ردیابی و علامت گذاری → در صورت لزوم، نوع، اندازه، درجه، دسته، طول، پایان و مرجع مستند آزمایش را شناسایی کنید.
• مستندات نهایی → گواهینامه آزمایش سازنده، گواهینامه مواد، گزارش ابعاد، گزارش پوشش و سوابق شاهد شخص ثالث با توجه به دامنه سفارش در دسترس هستند.

برنامه های کاربردی ماهیگیری و آبداری

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

مرجعیت FAO در مورد ابزارهای ماهیگیری استفاده از زنجیره را در ترتیبات چرک های شال و ماتریس های زنجیره ای توصیف می کند، که در آن زنجیره به طور مستقیم با کف دریا و شبکه های ماهیگیری تعامل دارد.بنابراین نوع و اندازه زنجیره نهایی باید توسط طراح ابزار ماهیگیری بر اساس سرعت کشیدن انتخاب شود.، وضعیت کف دریا، وزن ابزار، فرسایش، گونه های هدف، قدرت کشتی و مقررات ماهیگیری محلی.

راهنمای انتخاب و تحقیق

مرحله ۱: درخواست را ارائه دهید: زنجیره ترول، زنجیره چرک، ماتریس زنجیره، طناب زمین، وزن خالص، تجهیزات آبداری، یا سایر ترتیبات ابزار ماهیگیری.

مرحله ۲: نوع پیوند، قطر اسمی، فاصله، عرض داخلی، عرض خارجی، طول مورد نیاز، تعداد بخش ها و مقدار کل را تأیید کنید.

مرحله 3: حداقل بار شکستن مورد نیاز، بار طراحی، عامل ایمنی یا قانون انتخاب، بار چرخه ای انتظار شده، تماس با کف دریا، سایش و محیط خوردگی را مشخص کنید.

مرحله ۴: کیفیت مواد، وضعیت درمان حرارتی، پایان سطح، رنگ، تحمل ابعاد و اینکه آیا لوازم جانبی باید از داخل پیوندها عبور کنند یا به هم متصل شوند را تأیید کنید.

مرحله پنجم: تنظیمات و لوازم جانبی انتهای را فراهم کنید: پیوندهای انتهای بزرگ، زنجیرها، چرخ ها، کانکتورها، حلقه ها، لوازم جوشیده شده، برچسب های شناسایی یا بخش های شبکه جمع شده.

مرحله ۶: آزمایش، گواهی، شاهد شخص ثالث، روش بسته بندی، مقصد، زمان تحویل و نقشه مرجع یا نمونه اگر در دسترس باشد را تأیید کنید.

بسته بندی و تحویل

• طول برش یا مجموعه ها باید با نوع، قطر، طول، دسته و مقدار برچسب گذاری شوند تا مخلوط شدن در طول نصب کاهش یابد.

• گزینه های بسته بندی شامل جعبه های پلائیوود، جعبه های چوبی، کیسه های بافته یا نایلون، طبل های فولادی، بسته ها و پالت ها با توجه به اندازه زنجیره، پوشش، مقصد و روش رسیدگی است.

• زنجیره های گالوانیزه یا پوشش داده شده باید بسته بندی شوند تا آسیب های ضربه، نگهداری آب و سایش پوشش در طول ذخیره سازی و حمل و نقل دریایی را محدود کنند.

• بخش های زنجیره ای سنگین نیاز به وزن بسته بندی تایید شده، نقاط بلند، دسترسی به لیفتراک و ترتیبات ایمن تخلیه دارند.

گواهینامه ها و اسناد

گواهینامه ISO 9001، در صورت معتبر بودن، برای سیستم مدیریت کیفیت تامین کننده اعمال می شود و یک استاندارد قدرت محصول نیست.علامت CE تنها در صورتی قابل استفاده است که زنجیره تحت قوانین خاص اتحادیه اروپا باشد و ارزیابی سازگاری مورد نیاز تکمیل شده باشد.BV یا یک سازمان بازرسی شخص ثالث دیگر می توانند فقط در محدوده بازرسی توافق شده، شاهد آزمایش یا صدور اسناد باشند.

طبقه بندی / بازرسی شخص ثالث: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS و گواهینامه آزمایش سازنده ممکن است با توجه به نیاز پروژه، مشخصات محصول،دامنه آزمایش، و پذیرش توسط خریدار.

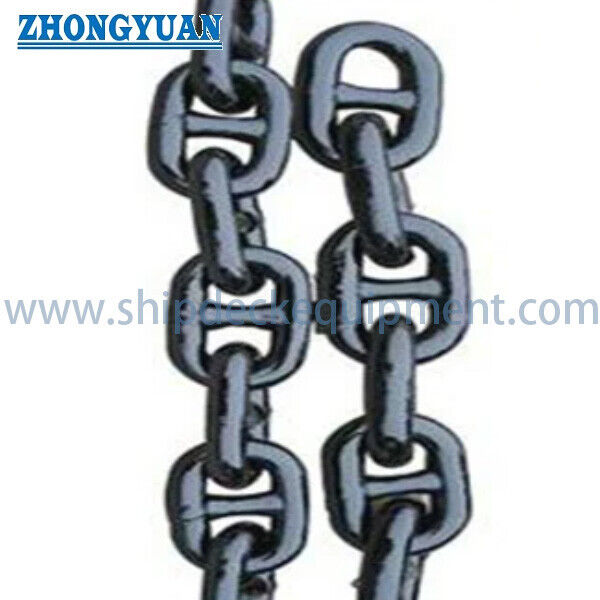

نقاشی و عکس

سوالات عمومی

س1: آیا حداقل بار شکستن زنجیره با بار کار ایمن است؟

A1: نه. حداقل بار شکستن نیرویی است که یک نمونه آزمایش برای مقاومت یا شکست در یک آزمایش کشش تعریف شده مورد نیاز است. این یک WLL یا SWL نیست.بار طراحی مجاز باید توسط طراح ابزار ماهیگیری با استفاده از فاکتور ایمنی مورد نیاز تعیین شود.، خستگی، فرسایش، خوردگی، بارگذاری پویا، و ظرفیت مونتاژ کامل.

سوال2: کدام نوع پیوند برای ابزار ماهیگیری مناسب تر است؟

A2: پیوند کوتاه یک پروفایل زنجیره ای فشرده و سنگین تر را فراهم می کند، پیوند متوسط تعادل جرم و فاصله را فراهم می کند و پیوند طولانی جرم کمتری در هر متر و فضای اتصال بیشتری را ارائه می دهد.انتخاب درست به ترتیب شبکه بستگی دارد، کانکتورها، تماس با زمین، وزن مورد نیاز، انعطاف پذیری و الگوی پوشیدن.

س3: آیا این زنجیره ماهیگیری می تواند برای بلند کردن، کشیدن کشتی یا لنگر انداختن استفاده شود؟

A3: نه تنها بر اساس این جدول. بلند کردن، کشیدن، و زنجیره های لنگر نیاز به استاندارد طراحی خود را، درجه، تست اثبات، علامت گذاری، گواهینامه ها و تصویب درخواست.مقدار بار شکستن زنجیره ماهیگیری نباید مستقیماً به یک WLL بلند کننده تبدیل شود.، سوئیچینگ SWL، یا ظرفیت لنگر انداختن.
