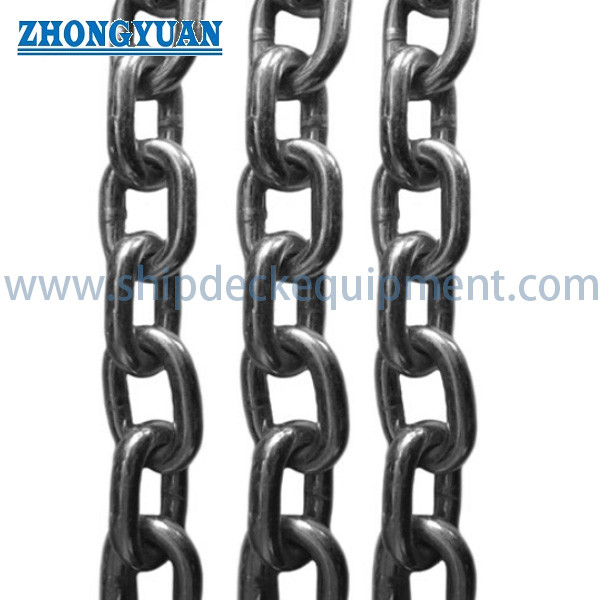

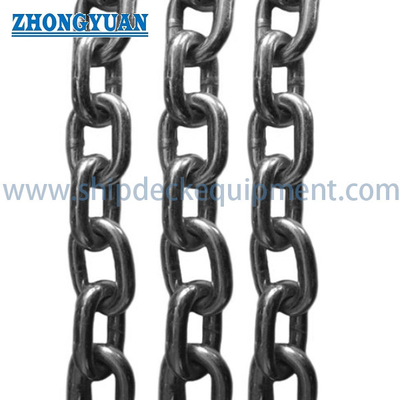

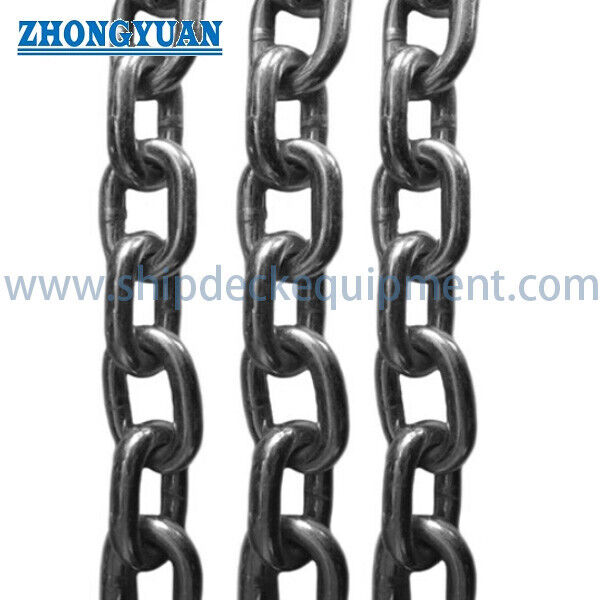

زنجير ماهيگيري با پيوندهاي کوتاه درجه 80

زنجير ماهيگيري با پيوندهاي کوتاه درجه 80

خلاصه ی محصول

زنجیره ماهیگیری با لینک کوتاه درجه 80 یک زنجیره آلیاژ-فولاد مصالحه شده فشرده است که برای ماهیگیری تجاری و مجموعه های ابزار ترول که هندسه لینک کنترل شده، نیروی کمترین شکستن بالا،مقاومت لباس، و اتصال قابل اطمینان با ابزارهای ماهیگیری سازگار مورد نیاز است. اندازه های ذکر شده از یک فاصله کوتاه تقریباً سه برابر قطر میله استفاده می کنند.کمک به حفظ زنجیره فشرده و کاهش حرکت بیش از حد پیوند در تنظیمات ابزار ماهیگیری.

این صفحه محدوده 7 × 21 mm تا 20 × 60 mm را در جدول پارامترهای ارائه شده پوشش می دهد. انتخاب باید بر اساس قطر زنجیره، فاصله، عرض داخلی و خارجی، جرم در متر،حداقل نیروی شکستن، طول نهایی مورد نیاز، اتصالات پایینی، وظیفه ماهیگیری و قرار گرفتن در معرض خوردگی. زنجیره ماهیگیری درجه 80 نباید به عنوان یک زنجیره بلند، زنجیره لنگر گواهی شده توصیف شود،یا زنجیره ی لنگرگر مگر اینکه یک استاندارد جداگانه قابل اجرا باشد.، برنامه تست اثبات، سیستم علامت گذاری و دامنه گواهینامه توافق شده است.

مشخصات سریع

• نوع محصول: زنجیره ماهیگیری اتصال کوتاه → هندسه زنجیره فشرده برای ماهیگیری تجاری و مجموعه های ابزار تور
• محدوده اندازه های ذکر شده: 7 × 21 تا 20 × 60 mm → شش اندازه تأیید شده با قطر نامی میله از 7 تا 20 mm.
• ماده: فولاد آلیاژ درمان شده گرمایی → درجه مواد، ترکیب شیمیایی، وضعیت درمان گرمایی و محدوده سختی باید تأیید شود.
• حداقل نیروی شکستن: 53 تا 440 kN → ارزش انتخاب دسته برای زنجیره مستقیم جدید که در تنش مستقیم آزمایش می شود؛ این بار کاری مجاز نیست.
• جرم در هر متر: 1.09 تا 8.85 kg/m → مفید برای محاسبه وزن ابزار، حمل و نقل بار، جرم حمل و نقل و کل مقدار زنجیره.
• هندسه ارتباط کوتاه: پیچ تقریباً 3d → پشتیبانی از مسیرهای جمع و جور و سازگاری با زنجیرها، چرخش ها، حلقه ها یا لوازم تجهیزات ماهیگیری مشخص شده است.
• پایان سطح: پوسته ی برهنه، سیاه شده، رنگ آمیزی شده یا دیگر پوشش های تأیید شده → قرار گرفتن در معرض آب، سایش، ضخامت پوشش و تناسب ابعاد باید در نظر گرفته شود.
• مبنای عرضه: طول برش، طول پیوسته، لوازم پایینی، علامت گذاری، اسناد آزمایش و بازرسی شخص ثالث بر اساس دامنه سفارش تایید شده.

پارامترهای فنی اصلی

هندسه زنجیره و اتصال مناسب

• اندازه اسمی به صورت قطر میله d × پیچ p بیان شده است. تمام شش اندازه ذکر شده از p = 3d استفاده می کنند، که هندسه فشرده تعریف شده در این صفحه است.
• عرض داخل کنترل می کند که آیا زنجیرها، حلقه ها، چرخ ها، قلاب ها، کانکتورها یا سایر اجزای ابزار ماهیگیری می توانند بدون اتصال وارد شوند و به هم متصل شوند.
• پهنای بیرونی بر فضای خالی از طریق راهنماها، جیب ها، جعبه های زنجیره ای، رولرها، ابزار شبکه و سایر تجهیزات اطراف تأثیر می گذارد.
• لوازم سازگار باید بر اساس قطر واقعی پین، عرض فک، نیاز به مفصل و ظرفیت بار انتخاب شود نه فقط بر اساس قطر نامی زنجیره.
• زنجیره نباید پیچیده، از طرفی به سمت یک لینک بارگذاری شود، به شدت در شعاع نامناسب خم شود، یا از طریق یک فیت کوچک متصل شود.
• در صورتی که زنجیره نیاز به عبور از یک چرخ جیبی، گیگسی، درایو کالیبر شده یا راهنمای ویژه داشته باشد، باید به صورت جداگانه از میزان تحمل ابعاد و الزامات کالیبراسیون تأیید شود.

وظیفه ماهیگیری، پوشیدن و عمر خدمت

• زنجیره ماهیگیری تجاری در معرض حرکت مکرر، ضربه، سایش، آب نمکی، تماس با عرشه و آلودگی از عملیات ماهیگیری است.انتخاب باید به حساب کار واقعی به جای حداقل نیروی شکستن به تنهایی.
• پیوندهای کوتاه یک شکل زنجیره ای فشرده و نسبتاً پایدار را فراهم می کنند، اما فرسایش می تواند در مناطق تماس بین پیوندها و در نقاط اتصال با زنجیرها، حلقه ها، چرخ ها یا لوازم شبکه متمرکز شود.
• طراحی باید از فرگشت مداوم بر روی لبه های تیز فولاد، فشار ضربه بیش از حد، پیچیدگی شدید و فشار نامتعادل بین پاهای زنجیره موازی جلوگیری کند.
• فواصل بازرسی باید نشان دهنده ساعات کار، چرخه گرفتن، تماس با کف دریا، قرار گرفتن در معرض خوردگی و لباس مشاهده شده باشد.یا لینک های محلی پوشیده شده باید از سرویس خارج شود.
• معیارهای بازنشستگی، از دست دادن قطر مجاز، محدودیت طول کششی و سیاست تعمیر باید از روش تجهیزات ماهیگیری خریدار یا استاندارد محصول توافق شده پیروی کنند.زنجیره درمان شده گرمایی آسیب دیده نباید بدون یک روش تولید کننده تایید شده در میدان جوش داده شود..
• زنجیر از دست رفته در دریا می تواند به ابزار ماهیگیری رها شده تبدیل شودو روش های بازیابی باید با شیوه های مدیریت ابزار بهره برداری از کشتی هماهنگ شود..

مواد، جوش و درمان گرما

• میله های فولاد آلیاژ پایه ی قدرت و سختی عملکرد درجه 80 را فراهم می کنند، اما الزامات دقیق شیمی و تمیز بودن فولاد باید در مشخصات خرید ذکر شوند.
• هر پیوند قبل از درمان حرارتی نهایی در تولید زنجیره ای معمولی درجه 80 شکل می گیرد و به صورت الکتریکی جوش داده می شود.مسیر فرآیند واقعی و صلاحیت تجهیزات باید با تامین کننده تأیید شود.
• خنک کردن و سخت کردن به طور معمول برای زنجیره آلیاژ درجه 80 برای به دست آوردن تعادل مورد نیاز قدرت، سختی، انعطاف پذیری و مقاومت در برابر لباس استفاده می شود.
• کیفیت منطقه جوش بسیار مهم است زیرا جوش پیوند بخشی از مسیر بار کشش مستقیم را تشکیل می دهد. کنترل فرآیند، بازرسی بصری، چک ابعاد،و آزمایش مکانیکی باید هم مواد پایه و هم پیوندهای جوش داده شده را پوشش دهد.
• اصطلاح "مقاوم گرما" نباید به عنوان ادعای خدمات عمومی استفاده شود.حداکثر و حداقل دماهای عملیاتی و هرگونه کاهش بار پس از قرار گرفتن در معرض گرما نیاز به تأیید با استاندارد محصول حاکم دارد..
• گرم کردن میدان، برش شعله، جوشاندن بدون کنترل یا صاف کردن گرم می تواند خواص گرمایی درمان شده را تغییر دهد و نباید بدون مجوز فنی کتبی انجام شود.

حفاظت از سطح برای خدمات ماهیگیری دریایی

• زنجیره ی برهنه یا پولیش شده ابعاد اصلی پیوند را حفظ می کند اما حفاظت محدود از خوردگی را فراهم می کند و بنابراین نیاز به ذخیره سازی، نگهداری و بازرسی مناسب دارد.
• پوشش های سیاه شده یا رنگ آمیزی محافظت موقت اقتصادی و شناسایی بصری آسان را فراهم می کنند، اگرچه سایش در نقاط تماس بین پیوند ها به تدریج پوشش را از بین می برد.
• پوشش اسپری شده می تواند زمانی مورد بحث قرار گیرد که سیستم پوشش، ضخامت فیلم خشک، انعطاف پذیری، مقاومت در برابر ضربه و تأثیر بر فاصله اتصال تعریف شود.
• گالوانیزاسیون گرم و گالوانیزاسیون گالوانیزاسیون در این صفحه به عنوان فرآوری استاندارد درجه 80 ارائه نشده است. زنجیره های آلیاژ درمان شده گرم می توانند تحت تاثیر جوش، پوشش، دمای گالوانیزاسیون،یا تخریب مرتبط با هیدروژن.
• هر زنجیره ماهیگیری گالوانیزه یا پوشش داده شده درجه 80 نیاز به یک فرآیند تایید شده توسط تولید کننده، بررسی ابعاد، بررسی پس از درمان،و تأیید اینکه مقادیر اعلام شده نیروی شکستن همچنان معتبر هستند.
• رنگ، درجه آماده سازی، ضخامت پوشش، روش تعمیر، حفاظت از بسته بندی و هر گونه مناطق تماس یا شناسایی غیر پوشش داده شده باید مشخص شود.

مدارک کنترل کیفیت و آزمایش

• کنترل مواد ورودی ممکن است شامل تأیید درجه فولاد، شناسایی گرما / دسته، ترکیب شیمیایی و بررسی گواهینامه مواد باشد.
• کنترل تولید باید شامل قطر میله، پیچ، عرض داخلی، عرض خارجی، شکل پیوند، موقعیت جوش، وضعیت سطح و طول نهایی باشد.
• در صورت لزوم برای نشان دادن سازگاری فرآیند، می توان سوابق درمان حرارتی و چک سختی را شامل کرد.
• آزمایش ثابت، آزمایش نیروی شکستن نمونه، آزمایش خم شدن، اندازه گیری طول، آزمایش خستگی یا بررسی متالوگرافی باید توسط خریدار یا استاندارد محصول تنظیم شده مشخص شود.
• حداقل نیروی شکستن ارائه شده یک ارزش آزمایش مخرب است، نه یک بار آزمایش عملیاتی. روش آزمایش، مقدار نمونه، فرکانس آزمایش و معیارهای پذیرش باید قبل از نقل قول توافق شود.
• اسناد می تواند شامل گواهی سازنده، گواهی مواد، گزارش بازرسی ابعاد، گزارش آزمایش دسته، پرونده درمان حرارتی و گزارش شاهد شخص ثالث بر اساس سفارش باشد.

راهنمای انتخاب و تحقیق

مرحله ۱: تایید موقعیت استفاده در ابزار ماهیگیری، مانند دستگاه تراول، اتصال ابزار شبکه، تنظیم وزن، مجموعه دستکاری عرشه یا سایر وظایف تعریف شده در نقشه.

مرحله ۲: اندازه اسمی d × p، طول نهایی مورد نیاز، مقدار، جرم زنجیره، حداقل نیروی شکستن و عامل ایمنی یا طراحی پروژه را تأیید کنید.

مرحله ۳: تمام لوازم و فاصله های جفت گیری را ارائه دهید: قطر بند بند، عرض فک، ابعاد حلقه یا چرخش، درجه اتصال، و هر راهنما، رول، چرخ جیبی یا محدودیت ذخیره سازی.

مرحله ۴: کیفیت مواد، درمان حرارتی، دمای کار، محیط خوردگی، سطح مورد نیاز، رنگ، ضخامت پوشش و بسته بندی را تأیید کنید.

مرحله پنجم: آزمایش و مستندات تایید شده: گواهی مواد، آزمایش اثبات، آزمایش شکستن دسته، آزمایش خستگی، گزارش ابعاد، بازرسی شخص ثالث، علامت گذاری و ردیابی.

مرحله 6: نوع کشتی ماهیگیری، نقشه ابزار، عکس، طول تحویل مورد نیاز، لوازم نهایی، مقصد، زمان تحویل را ارائه دهید.و اینکه آیا این زنجیره برای ابزار جدید است یا برای جایگزینی یک زنجیره موجود.

ویژگی های سفارشی

• نوع زنجیره: زنجیره ماهیگیری با پیوند کوتاه → این صفحه فقط هندسه تراکم 3D را پوشش می دهد.
• درجه: 80 → استاندارد دقیق حاکم، مشخصات فلز آلیاژ و الزامات خاصیت مکانیکی باید تأیید شود.
• اندازه های اسمی: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 میلی متر → با توجه به بار، وزن دنده و سازگاری مناسب انتخاب کنید.
• حداقل نیروی شکستن: 53-440 kN → برای زنجیره جدید تحت آزمایش تنش مستقیم توافق شده اعمال می شود؛ نه بار کاری یا بلند کردن WLL.
• عامل ایمنی / طراحی: حداقل 4 که توسط تامین کننده اعلام شده است → بار عملیاتی مجاز نهایی باید توسط طراح ابزار ماهیگیری و روش عملیاتی تأیید شده تعیین شود.
• پوشش سطح: برهنه / سیاه شده / رنگ آمیزی شده / پوشش سفارشی تایید شده → گالوانیزه کردن یا پوشش نیاز به تایید فنی جداگانه دارد.
• طول و لوازم نهایی: برای سفارش → طول برش، تعداد قطعات، ترتیب پیوند نهایی، کانکتورها و تحمل طول مجاز را ارائه دهید.
• مستندات: بر اساس مشخصات خرید → گواهینامه QMS تامین کننده، گزارش های آزمایش محصول و بازرسی شخص ثالث اسناد جداگانه ای هستند.

چگونه کار می کند

Fishing-gear load enters through a compatible connector → Compact short links transmit direct tensile force through the welded alloy-steel chain → Chain mass and geometry contribute to the specified gear arrangement → End connection transfers the load into the next fishing-gear component

درخواست ها

Commercial fishing gear | Trawl gear assemblies | Net rigging and weighting positions | Fishing-vessel deck gear connections | Aquaculture equipment where approved by the system designer | Replacement chain matched to an existing drawing

گواهینامه ها و اسناد

گواهینامه ایزو 9001 مربوط به سیستم مدیریت کیفیت تامین کننده است و به خودی خود گواهینامه محصول نیست.مدارک CE تنها زمانی اعمال می شود که زنجیره در بازار اتحادیه اروپا در محدوده قوانین قابل اجرا قرار گیرد و ارزیابی سازگاری مورد نیاز را تکمیل کرده باشد.. SGS یا شخص ثالث دیگر می تواند بازرسی یا آزمایش را انجام دهد زمانی که در سفارش خرید گنجانده شده است. نوع گواهینامه، استاندارد، دامنه آزمایش، علامت گذاری،و سازمان صادر کننده باید قبل از نقل قول تایید شود.

مدارک موجود بر اساس سفارش: Supplier ISO 9001 QMS certificate | Material certificate | Maker’s certificate | Batch dimensional and breaking-force report | Heat-treatment record | Third-party inspection or SGS test report | CE declaration and supporting documents only where legally applicable

نقاشی و عکس

سوالات عمومی

سوال1: چگونه باید اندازه صحیح زنجیره ماهیگیری درجه 80 را انتخاب کنیم؟

A1: زنجیره را از میان بار مورد نیاز ابزار ماهیگیری، فاکتور طراحی پروژه، حداقل نیروی شکستن، وزن مورد نیاز زنجیره، ابعاد پیوند، طول نهایی انتخاب کنید.و سازگاری با هر اتصال و راهنما. فقط با قطر انتخاب نکنید و حداقل نیروی شکستن را به عنوان بار عملیاتی مجاز در نظر بگیرید.

س2: آیا این زنجیره برای بلند کردن بالا مناسب است؟

A2: به طور خودکار نیست. این صفحه برای زنجیره ماهیگیری تجاری است. استفاده برای بلند کردن نیاز به یک استاندارد زنجیره بلند کردن جداگانه تایید شده، محدودیت بار کاری گواهی شده، رژیم تست اثبات، علامت گذاری،ردیابی، اجزای بلند کننده سازگار و اسناد مربوطه CE یا مقررات.

س3: آیا می توان زنجیره ماهیگیری درجه 80 را گرم یا الکتروگالوانیز کرد؟

A3: فقط پس از تأیید فنی توسط سازنده زنجیره. پیکنگ، پوشش و گالوانیزاسیون می تواند روی فولاد آلیاژ گرمایی درمان شده تأثیر بگذارد و ممکن است ابعاد یا عملکرد مکانیکی را تغییر دهد.روند، اقدامات کنترل هیدروژن، آزمایش پس از درمان، و اعتبار ادامه حداقل نیروی شکستن باید قبل از عرضه تایید شود.
