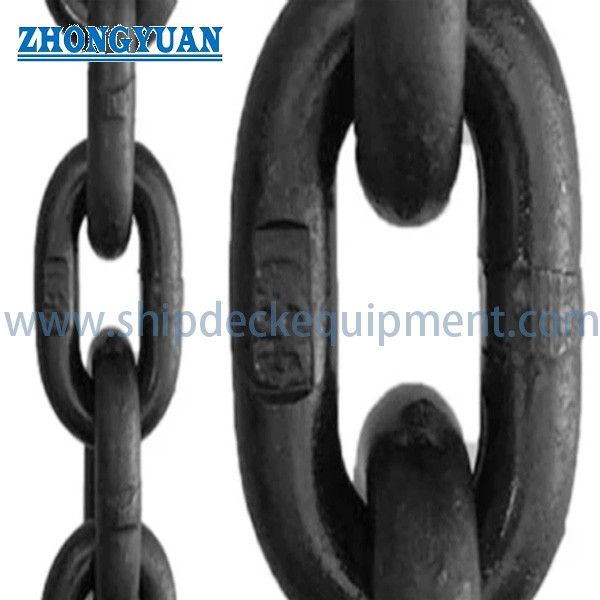

زنجیره ی لینک بلند استاندارد بریتانیا. زنجیره ی لینک چرخ دار برای کاربردهای صنعتی و دریایی.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | زنجیره پیوند میل دار | مواد: | آلیاژ و غیره |
|---|---|---|---|
| درمان سطحی: | آبکاری کروم و غیره | ساختار: | زنجیره ی فلاش بُت ویلدی |
| رنگ: | به عنوان تقاضای مشتری نقاشی شده است | استاندارد یا غیر استاندارد: | استاندارد |
| برجسته کردن: | زنجیر پیوندی استاندارد بریتانیایی,زنجیره پیوند استاندارد بریتانیایی آلیاژی,زنجیر پیوند گام بلند با روکش کروم |
||
توضیحات محصول
زنجیره ی لینک بلند استاندارد بریتانیا. زنجیره ی لینک چرخ دار برای کاربردهای صنعتی و دریایی.
خلاصه ی محصول
زنجیره پیچ طولانی استاندارد بریتانیا یک زنجیره پیچ کرک شده است که برای انتقال صنعتی و انتقال برنامه های کاربردی طراحی شده است.آن را به عنوان یک ساختار زنجیره حلقه ای فشرده با لینک های چرخ دار تولید می شود و معمولا در ماشین آلات نساجی استفاده می شود، ماشین آلات بسته بندی، تجهیزات حمل و نقل، ماشین آلات کشاورزی، تجهیزات معدن، وسایل نقلیه الکتریکی، ماشین آلات مواد غذایی و تجهیزات مربوط به دریایی.
این صفحه بر روی داده های زنجیره پیوند بلند مدت استاندارد بریتانیا متمرکز است. این زنجیره یک محصول زنجیره قدرت / حمل مکانیکی است و نباید با زنجیره بلند، زنجیره لنگر،زنجیر لنگر، یا زنجیره ایمنی. انتخاب زنجیره نهایی باید پیچ، سازگاری دوچرخه، محیط عملیاتی، سرعت، روانکاری، حفاظت از خوردگی و مقاومت مکانیکی مورد نیاز را در نظر بگیرد.
مرجع استاندارد های عمومی نشان می دهد که ابعاد و عملکرد زنجیره ی لینک های کریک شده در استاندارد های زنجیره صنعتی پوشش داده شده است.در حالی که اطلاعات تامین کننده این خانواده محصول را به عنوان یک زنجیره پیوند متراکم BS / ISO / DIN / JIS / GB شناسایی می کندنسخه استاندارد دقیق مورد استفاده باید قبل از تولید تایید شود.
مشخصات سریع
- نوع محصول: زنجیره ی پیچ بلند استاندارد بریتانیا → زنجیره ی پیچ چرخ دار برای حمل و نقل و کاربردهای محرک مکانیکی.
- ساختار: زنجیره ای جوشیده با فلش بُت با پیوندهای چرخ دار → ساختار زنجیره حلقه ای فشرده بر اساس داده های ارائه شده.
- مواد: فولاد آلیاژ و سایر مواد مشخص شده → درجه نهایی باید با توجه به شرایط عملیاتی تایید شود.
- درمان سطح: کروم یا درمان مشخص شده توسط مشتری → بر اساس محیط خوردگی و کاربرد انتخاب کنید.
- محدوده پیچ: 3.20mm تا 25.40mm از جدول ارائه شده → پایه انتخاب برای تطبیق زنجیره.
- محدوده بار شکستن: 400 kg تا 24300 kg از داده های ارائه شده → مرجع مقاومت مکانیکی، نه ظرفیت بلند.
- محدوده بار آزمایش: 200 kg تا 12150 kg از داده های ارائه شده → مرجع آزمایش کارخانه.
- داده های وزن: وزن خالص در هر 200 FT موجود در مرجع B.F. و H.D.G.
پارامترهای فنی اصلی
| مشخصات | بار آزمایش | شکستن بار | وزن خالص در هر 200FT ((kg) | ||||
| D | L | W | |||||
| در | mm | mm | mm | کیلوگرم | کیلوگرم | B.F | H.D.G |
| 1/8 | 3.20 | 23 | 12 | 200 | 400 | 10.40 | 10.70 |
| 5/32 | 4.00 | 27 | 15 | 300 | 600 | 16.60 | 17.50 |
| 3/16 | 4.70 | 31 | 17 | 400 | 800 | 22.40 | 23.30 |
| 7/32 | 5.50 | 32 | 19 | 550 | 1100 | 32.00 | 33.00 |
| 1/4 | 6.35 | 33 | 21 | 750 | 1500 | 43.50 | 44.80 |
| 5/16 | 7.94 | 48 | 31 | 1200 | 2400 | 68.00 | 70.00 |
| 3/8 | 9.50 | 60 | 37 | 1700 | 3400 ` | 96.00 | 99.00 |
| 7/16 | 11.11 | 71 | 41 | 2300 | 4600 | 126.00 | 129.00 |
| 1/2 | 12.70 | 85 | 48.5 | 3000 | 6000 | 167.00 | 172.00 |
| 5/8 | 15.80 | 114 | 61.5 | 4700 | 9400 | 256.00 | 264.00 |
| سه چهارم | 19.00 | 125 | 75 | 6800 | 13600 | 381.00 | 392.00 |
| ۷/۸ | 22.20 | 140 | 88 | 9250 | 18500 | 527.00 | 543.00 |
| 1 | 25.40 | 155 | 100 | 12150 | 24300 | 696.00 | 716.00 |
راهنمای انتخاب و تحقیق
مرحله ۱: نوع زنجیره را تأیید کنید: زنجیره ای با لینک چرخش دار، زنجیره ای با پیچ بلند یا خانواده دیگری از زنجیره ها با توجه به نیاز تجهیزات.
مرحله ۲: تایید ارتفاع، عرض زنجیره، سازگاری دوچرخه، سرعت عملیاتی، وضعیت بار و محیط نصب.
مرحله سوم: درجه مواد، درمان حرارتی، درمان سطح، وضعیت خوردگی و نیاز به دمای را تأیید کنید.
مرحله ۴: تأیید اینکه آیا درخواست مربوط به حمل و نقل، انتقال، ماشین آلات نساجی، ماشین آلات بسته بندی، ماشین آلات کشاورزی، تجهیزات معدن یا تجهیزات دریایی است.
مرحله ۵: بار آزمایش مورد نیاز، بار شکستن، سند بازرسی، نیاز به پوشش، مقدار و مقصد تحویل را تأیید کنید.
ساختار
صفحه های اتصال چرخدار. پین ها. بوته ها. مفاصل زنجیره ای جوش خورده. ساختار زنجیره ای حلقه ای جمع و جور. لایه درمان سطحی.
مزیت های مهندسی و کاربرد
- ساخت پیوند کرک شده اجازه می دهد تا ترتیب زنجیره فشرده برای ماشین آلات که در آن هندسه زنجیره لینک مستقیم استاندارد مناسب نیست.
- زنجیره به طور عمده با توجه به ارتفاع، ابعاد، سازگاری چرخ چرخ و قدرت مکانیکی به جای اصطلاحات لنگرگاه دریایی انتخاب می شود.
- گزینه های درمان سطحی مانند کروم کردن یا تکمیل مشتری می تواند مقاومت در برابر خوردگی را بسته به محیط کار بهبود بخشد.
- روغن درست، تراز، تطبیق چرخ چرخ و نگهداری برای عمر زنجیره ضروری است.
- مقادیر بار شکستن و بار آزمایش نباید بدون گواهینامه و تأییدیه کاربردی خاص به عنوان ظرفیت بلند کردن تفسیر شود.
- استفاده دریایی باید به طور جداگانه تأیید شود، زیرا این محصول همان دسته از زنجیر لنگر، زنجیر لنگر یا زنجیر کشیدن نیست.
ویژگی های سفارشی
- نوع زنجیره: Cranked Link Chain → ساختار زنجیره ای بلند برای کاربردهای صنعتی.
- استاندارد: استاندارد بریتانیا زنجیره پیچ لینک طولانی → نسخه استاندارد دقیق BS / ISO / DIN / JIS / GB برای تایید.
- ماده: فولاد آلیاژ و غیره → درجه دقیق مواد و خواص مکانیکی باید تایید شود.
- درمان سطح: کروم یا درمان سفارشی → بر اساس نیاز به خوردگی و فرسایش انتخاب شده است.
- ساختار: فلاش بُت ویلد چین → روش تولید از مشخصات ارائه شده.
- کاربرد: صنایع نساجی، حمل و نقل، بسته بندی، ماشین آلات غذایی، کشاورزی، معدن، وسایل نقلیه الکتریکی، تجهیزات دریایی → قبل از انتخاب تعرفه واقعی را تایید کنید.
چگونه کار می کند
زنجیره با دوچرخه یا سیستم محرک مطابقت دارد → پیوندهای چرخ دار حرکت و نیروی را انتقال می دهند → مفاصل و پین های جوشیده شده تنش زنجیره را حمل می کنند → روانکاری و تراز عملکرد عملیاتی را حفظ می کنند
درخواست ها
ماشین آلات نساجی. ماشین آلات پوشاک. تجهیزات حمل و نقل. ماشین آلات بسته بندی. ماشین آلات غذایی. ماشین آلات کشاورزی. تجهیزات معدن. وسایل نقلیه الکتریکی. تجهیزات دریایی.
گواهینامه ها و مزایا
گواهینامه ها و اسناد بازرسی می توانند با توجه به نیاز پروژه و مشخصات مشتری ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، گواهینامه آزمایش سازندگان.
نقاشی و عکس
سوالات عمومی
سوال1: آیا این زنجیر برای زنجیر بلند کردن مناسب است؟
A1: نه. اطلاعات ارائه شده در مورد محصول، یک زنجیره ی پیوند چرخ دار را برای ماشین آلات و کاربردهای حمل و نقل توصیف می کند. این زنجیره نباید بدون گواهینامه و تأییدیه مخصوص بلند کردن به عنوان یک زنجیره ی بلند کننده استفاده شود..
سوال2: چگونه باید اندازه صحیح زنجیره را انتخاب کنیم؟
A2: ارتفاع، ابعاد زنجیره، تطبیق چرخ چرخ، سرعت عملیاتی، وضعیت بار، محیط و قدرت مکانیکی مورد نیاز را تأیید کنید.
س3: آیا این زنجیره می تواند برای کاربردهای دریایی استفاده شود؟
A3: داده های ارائه شده شامل کشتی ها و تجهیزات دریایی در میان برنامه های کاربردی است. استفاده واقعی دریایی باید حفاظت از خوردگی، نیاز به مواد و شرایط عملیاتی را تأیید کند.
