زنجیر اتصال استاندارد استرالیا | زنجیر جوش داده شده کوتاه، متوسط و بلند برای مصارف دریایی و عمومی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | زنجیره لنگر | مواد: | فولاد ضد زنگ، آلیاژ و غیره |
|---|---|---|---|
| درمان سطحی: | پولیش، سنگ ریزه، گالیزه، رنگ شده | ویژگی: | مقاوم در برابر حرارت |
| ساختار: | زنجیره ی فلاش بُت ویلدی | رنگ: | رنگ ثابت |
| استفاده: | زنجیر کشیدن | ||
| برجسته کردن: | زنجیر لنگر استاندارد استرالیا,زنجیره پیوند استاندارد استرالیایی رنگ شده |
||
توضیحات محصول
زنجیره ی اتصال استاندارد استرالیا. زنجیره ی کوتاه، متوسط و بلند برای استفاده دریایی و عمومی.
خلاصه ی محصول
این سلسله زنجیره های اتصال جوش خورده برای بازار استرالیا در پیکربندی های اتصال کوتاه، اتصال متوسط و اتصال طولانی برای استفاده دریایی، لنگر گذاری، مقاومت، محدودیت، مانع، کشاورزی،و کاربردهای عمومی صنعتیانتخاب بر اساس اندازه اسمی زنجیره، بار کاری مرجع، ابعاد پیوند، طول مورد نیاز، پایان سطح، لوازم متصل و وظیفه واقعی زنجیره است.
جدول ارائه شده نشان دهنده یک زنجیره ی آویزان شده ی عمومی است و نباید به طور خودکار به عنوان یک زنجیره ی لنگر کشتی، یک زنجیره ی لنگرگاهی در ساحل یا یک زنجیره ی بلند کننده ای که از این دسته تأیید شده اند، توصیف شود.زنجیره ی اتصال کوتاه درجه L، زنجیره حمل و نقل درجه 70، زنجیره فولاد ضد زنگ و زنجیره لنگر دریایی دارای گواهینامه کلاس، خانواده های محصول جداگانه با مواد مختلف، آزمایش، علامت گذاری و الزامات صدور گواهینامه هستند.این محصول از طریق شرکای تولید زنجیره ای بلند مدت واجد شرایط عرضه می شود، با تطابق مشخصات و محدوده بازرسی برای هر سفارش تایید شده است.
مشخصات سریع
- محدوده زنجیره ای: لینک کوتاه، لینک متوسط و لینک طولانی → اجازه می دهد تا بین لینک های جمع و جور، هندسه ای متعادل کلی و لینک های سبک تر طولانی تر انتخاب شود.
- محدوده اندازه نامی: لینک کوتاه 5 ٪ 24 میلی متر، لینک متوسط 3 ٪ 24 میلی متر، لینک طولانی 3 ٪ 10 میلی متر → زنجیره خدمات سبک را از طریق اندازه های بزرگتر زنجیره های دریایی عمومی پوشش می دهد.
- محدوده بار کاری مرجع: 0.05 5.43 t در جدول ارائه شده → مقادیر فقط برای پیکربندی زنجیره ای ذکر شده اعمال می شود و نباید به درجه یا ماده دیگری منتقل شود.
- ساخت و ساز: پیوندهای دور فولادی برقی → هندسه پیوندها، کیفیت جوش، سازگاری ابعادی و دامنه آزمایش اثبات نقاط خرید کلیدی هستند.
- پایان سطح: پایان سیاه یا گالوانیزه گرم → پایان سیاه اقتصادی است؛ گالوانیزه گرم حفاظت بهتر از خوردگی را برای قرار گرفتن در فضای باز و دریایی فراهم می کند.
- داده های انتخاب: S، R، F، پیوندها در هر متر و متر در هر 100 کیلوگرم → مفید برای فاصله اتصال، تخمین طول زنجیره، بسته بندی و برنامه ریزی حمل و نقل.
- محدوده کاربرد: زنجیری با هدف عمومی و دریایی → بلند کردن بالای سر، محدودیت حمل و نقل، لنگرگذاری کشتی گواهی شده و لنگر گذاری دریایی نیاز به درجه های زنجیره ای جداگانه تایید شده است.
- مدل عرضه: از طریق شرکای تولید واجد شرایط → کارخانه، مواد، آزمایش، علامت گذاری و دامنه گواهینامه قبل از نقل قول تایید می شود.
پارامترهای فنی اصلی
| نوع | اندازه زنجیره | بار کاری | ابعاد پیوند | لینک ها در هر متر | طول در هر 100 کیلوگرم | |||
| S | R | F | بي اف | H.D.G. | ||||
| mm | کوهستان | mm | mm | mm | کامپیوتر | m | m | |
| لینک کوتاه | 5 | 0.24 | 5 | 14.6 | 17.2 | 68.3 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 52.9 | 114 | 108 | |
| 8 | 0.53 | 8 | 24 | 27.5 | 41.7 | 70.5 | 67 | |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 33.9 | 45.2 | 42.9 | |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 26.7 | 29.5 | 28 | |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 25.8 | 26.9 | 26.3 | |
| 16 | 2.31 | 16 | 47 | 54 | 21.3 | 17.6 | 16.7 | |
| 20 | 3.45 | 20 | 59 | 68.5 | 16.9 | 11.3 | 11.1 | |
| 22 | 4.55 | 22 | 64.9 | 77 | 15.4 | 9.5 | 9.2 | |
| 24 | 5.43 | 24 | 71 | 82.2 | 14.1 | 7.8 | 7.6 | |
| لینک متوسط | 3 | 0.06 | 3.15 | 15.7 | 13.1 | 63.8 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 53.9 | 320 | 305 | |
| 5 | 0.19 | 5 | 22 | 19.4 | 45.4 | 203 | 193 | |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 37.8 | 129 | 120 | |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 31 | 77.8 | 74.1 | |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 25 | 48.5 | 47.1 | |
| 12 | 1.35 | 12 | 46 | 44 | 21.7 | 34 | 33.3 | |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 20.3 | 29.7 | 27.7 | |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 16.8 | 20.2 | 18.2 | |
| 20 | 3.67 | 20 | 73.3 | 70 | 13.6 | 12.3 | 11.6 | |
| 24 | 5.31 | 24 | 87 | 83.6 | 11.5 | 8.5 | 8.04 | |
| لینک طولانی | 3 | 0.05 | 3.15 | 22.1 | 15.7 | 45.3 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 39.3 | 345 | 323 | |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 34.1 | 217 | 206 | |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 29 | 135 | 128 | |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 24.3 | 82.2 | 78.1 | |
| 10 | 0.83 | 10 | 49 | 38.7 | 20.4 | 52.8 | 50.2 | |
راهنمای انتخاب و تحقیق
مرحله ۱: کاربرد واقعی را مشخص کنید: لنگر گذاری، لنگر گذاری، زنجیره کششی، زنجیره مانع، استفاده کشاورزی، محدودیت عمومی، رفع یا محدودیت بار حمل و نقل.وظیفه تعیین درجه زنجیره مورد نیاز و مسیر انطباق.
مرحله 2: انتخاب لنک کوتاه، متوسط، یا طولانی؛ اندازه نامی؛ مورد نیاز بار کار مرجع؛ و ابعاد S / R / F.یا در صورت لزوم ابعاد لنگر.
مرحله سوم: مواد و درجه را تأیید کنید. زنجیره کاربونی فولاد عمومی برای جدول ارائه شده پایه است؛ درجه L، درجه 70 فولاد ضد زنگ، فولاد آلیاژ،و زنجیره ی لنگر مورد تایید طبقاتی نیاز به داده های فنی جداگانه دارند..
مرحله 4: تکمیل و محیط را تایید کنید: سیاه / رنگ خود، گرم، گالوانیزه شده، فولاد ضد زنگ پولیش شده، یا پوشش مشخص شده دیگر.قرار گرفتن در معرض مواد شیمیایی، و شرایط نگهداری.
مرحله ۵: تایید طول عرضه شده، طول پیوسته یا طول برش، نیاز به پیوند پایینی، پیوند های اتصال، زنجیرها یا قلاب ها، علامت گذاری شناسایی، روش بسته بندیو اینکه آیا زنجیره در کویل ها عرضه می شود، طبل ها، کیسه ها، سطل ها یا بسته ها.
مرحله 6: مقدار، استاندارد و درجه مورد نیاز، دامنه آزمایش و گواهینامه، نیاز شخص ثالث یا کلاس، مقصد تحویل، زمان تحویل مورد نیاز را ارائه دهید.و یک نقشه یا نمونه عکس اگر با یک زنجیره موجود مطابقت داشته باشد.
ساختار
Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order
ملاحظات تولید، تکمیل و بازرسی
- هندسه پیوند انعطاف پذیری، جرم در هر متر، فاصله اتصال و نحوه قرار گرفتن زنجیره در اطراف لوازم را کنترل می کند؛ قطر اسمی به تنهایی برای انتخاب جایگزینی کافی نیست.
- زنجیره پیوند کوتاه یک الگوی پیوند فشرده و به طور کلی تراکم پیوند بالاتر را فراهم می کند، در حالی که زنجیره پیوند متوسط انعطاف پذیری و جرم را متعادل می کند.زنجیره پیوند طولانی از پیچ گسترده ای برای تعداد لینک های پایین تر و اتصال آسان تر استفاده می کند اما به طور خودکار برای بار بالاتر مناسب نیست.
- محل جوش، کیفیت فیوژن، قابلیت تکرار ابعاد و عدم ترکیدن مضر یا تغییر شکل شدید باید در بازرسی کارخانه گنجانده شود.
- زنجیره سیاه یا خود رنگی محافظت محدود از خوردگی را فراهم می کند و به طور معمول نیاز به ذخیره سازی مناسب، روانکاری یا پوشش پروژه دارد که در آن قرار گرفتن در معرض خوردگی قابل توجه است.
- گالوانیزاسیون گرم باعث بهبود مقاومت در برابر خوردگی می شود، اما ضخامت پوشش می تواند بر شفافیت پیوند، جرم، ظاهر سطح و سازگاری با کانکتورهای نزدیک یا تجهیزات کالیبراسیون شده تأثیر بگذارد.
- فولاد ضد زنگ و گزینه های فولاد آلیاژ باید از گواهینامه مواد، جدول بار، درمان حرارتی و پایه آزمایش خود استفاده کنند؛ جدول فولاد کربن نباید برای مواد دیگر استفاده شود.
- آزمایش اثبات، آزمایش بار شکستن، نمونه گیری ابعاد، علامت گذاری و ردیابی باید در مشخصات خرید ذکر شود نه از نام محصول.
- توصیف ارائه شده شامل یک ویژگی مقاوم در برابر گرما است، اما هیچ محدوده دمایی یا کاهش بار در دمای بالا ارائه نشده است.مقاومت حرارتی نباید تا زمانی که مواد و دمای کار مجاز تأیید شود منتشر شود.
ویژگی های سفارشی
- دسته بندی محصول: زنجیره ی اتصال باز و جوش شده → برای کاربردهای دریایی و عمومی در بازار استرالیا عرضه می شود.
- نوع پیوند: کوتاه / متوسط / طولانی → با توجه به فشرده سازی، انعطاف پذیری، اتصال متصل و وزن زنجیره انتخاب کنید.
- اندازه اسمی: 3 ≈ 24 میلی متر بسته به نوع پیوند → قطر واقعی میله S و ابعاد پیوند R / F را تایید کنید.
- ماده: فولاد کربن به عنوان پایه مرجع → فولاد ضد زنگ یا فولاد آلیاژ نیاز به تأیید و داده های فنی جداگانه دارد.
- پایان سطح: پایان سیاه یا گالوانیزه شده گرم → پایان پولیش به طور معمول برای فولاد ضد زنگ به جای زنجیره استاندارد فولاد کربن مناسب است.
- بار کاری: ارزش مرجع جدول ارائه شده → نباید به عنوان بار ثابت، بار شکستن، WLL بلند، ظرفیت نگه داشتن لنگر یا بار مورد تایید کلاس دوباره برچسب گذاری شود.
- گزینه درجه L: خانواده ی زنجیره ای جداگانه → استاندارد، عامل طراحی، علامت گذاری و گواهینامه باید تأیید شود.
- درجه 70 گزینه: خانواده زنجیره های حمل و نقل جداگانه → ظرفیت قفل و انطباق AS/NZS 4344 باید به طور جداگانه ذکر شود؛ نه برای بلند کردن.
- وضعیت زنجیره لنگر دریایی: باید تایید شود → زنجیره لینک باز ذکر شده به طور خودکار یک زنجیره لنگر کشتی یا زنجیره لنگر دریایی مورد تایید نیست.
- وضعیت عرضه: محصول منبع → از طریق کارخانه های شریک واجد شرایط با بازرسی، علامت گذاری و دامنه اسناد توافق شده تامین می شود.
چگونه کار می کند
نیروی وارد می شود از طریق یک لنگر سازگار، زنجیر، قلاب، or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear، خوردگی، کشش، تحریف و آسیب جوش
درخواست ها
Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching
گواهینامه ها و حوزه عرضه
گواهینامه های کارخانه، گزارش های بازرسی سازنده، سوابق آزمایش اثبات و بازرسی شخص ثالث می تواند با توجه به نوع زنجیره انتخاب شده، درجه، ظرفیت کارخانه و نیاز به سفارش ترتیب داده شود.گواهینامه جامعه طبقه برای این زنجیره عمومی لینک باز استاندارد نیست و باید قبل از نقل قول تایید شود اگر زنجیره برای یک برنامه دریایی طبقه کنترل شده باشد..
گزینه های صدور گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان، و گواهینامه کارخانهتوسط کارخانه انتخاب شده پشتیبانی می شود، و توسط بازرسی یا روش کلاس مربوطه پذیرفته شده است.

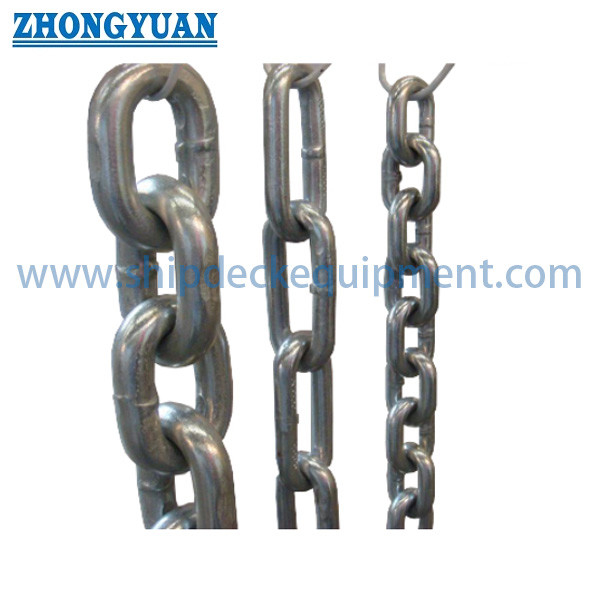

نقاشی و عکس
سوالات عمومی
سوال1: آیا این همان زنجیره لنگر کشتی است که طبق کلاس مورد تایید است؟
A1: نه. جدول ارائه شده، زنجیره ی اتصال باز جوشیده شده را در الگوهای پیوند کوتاه، متوسط و طولانی توصیف می کند. یک سفارش زنجیره ی لنگر کشتی به طور معمول به طور جداگانه نیاز به نوع زنجیره تایید شده، نوع مواد،قطر اسمی، مقاومت و شکستن بارها، پیوندهای پایانی، اتصال زنجیرها، علامت گذاری و بازرسی کلاس. اصطلاح سنگ لنگر باید فقط پس از تأیید ظرف مورد نظر و الزامات تأیید استفاده شود.
س2: آیا می توان از زنجیره ذکر شده برای بلند کردن بالا یا حمل و نقل استفاده کرد؟
A2: نه به طور پیش فرض. زنجیره بلند کردن باید در درجه بلند کردن صحیح با علامت گذاری مناسب، آزمایش ضد آب و گواهینامه ارائه شود.زنجیره حمل و نقل درجه 70 یک محصول جداگانه است که مطابق با استاندارد قفل آن است و یک زنجیره بلند کننده نیست.. زنجیره های متوسط و طولانی به طور کلی نباید برای بلند کردن بالا مورد استفاده قرار گیرند مگر اینکه یک مشخصات محصول گواهی شده خاص از این استفاده پشتیبانی کند.
س3: برای یک نقل قول دقیق چه اطلاعاتی مورد نیاز است؟
A3: درخواست، نوع پیوند، اندازه نامی، پایه ی بار مورد نیاز، ماده و درجه، پایان، طول کل و طول برش، لوازم نهایی، استاندارد قابل اجرا، محدوده آزمایش و گواهینامه، علامت گذاری را تأیید کنید,مقدار، بسته بندی، مقصد و تاریخ تحویل. یک نقشه یا نمونه برای زنجیره جایگزین توصیه می شود.
