زنجیر لنگر فولاد ضد زنگ 304/316 با حلقه باز | 5-20 میلی متر برای لنگر انداختن قایق تفریحی

زنجیر لنگر فولاد ضد زنگ 304/316 با حلقه باز | 5 تا 20 میلی متر برای لنگر انداختن قایق تفریحی

مرور کلی محصول

این زنجیر لنگر فولاد ضد زنگ با حلقه باز برای چیدمان طناب لنگر قایق تفریحی و قایق‌های کوچک که به ظاهری تمیز، مقاومت در برابر خوردگی و حرکت روان حلقه‌ها نیاز دارند، طراحی شده است. این صفحه زنجیر حلقه باز جوش داده شده با فلش (بدون استود) را در قطرهای اسمی از 5 میلی متر تا 20 میلی متر پوشش می‌دهد که در فولاد ضد زنگ SUS 304 یا SUS 316 و در طول‌های پیوسته سفارشی عرضه می‌شود.

انتخاب نباید فقط بر اساس قطر زنجیر باشد. لنگر قایق تفریحی، اندازه و بادگیر شناور، شرایط مورد انتظار لنگر انداختن، بارهای اثبات و شکست مورد نیاز، هندسه چرخ دنده بادگیر، فاصله لوله زنجیر، اتصالات انتهایی، درجه مواد و دامنه گواهینامه باید با هم تأیید شوند. SUS 316 به طور کلی گزینه مناسب‌تری برای قرار گرفتن در معرض کلرید بالاتر است، در حالی که SUS 304 نیاز به بررسی دقیق‌تر محیط سرویس و نگهداری دارد. فولاد ضد زنگ مقاومت در برابر خوردگی را بهبود می‌بخشد اما در آب دریا ضد خوردگی نیست.

مشخصات سریع

• قطر زنجیر: 5 تا 20 میلی متر → نیازهای طناب لنگر قایق تفریحی کوچک، قایق تفریحی کروزینگ و قایق‌های تفریحی بزرگتر منتخب را پوشش می‌دهد، مشروط به تأیید بار و بادگیر.
• گزینه‌های مواد: SUS 304 یا SUS 316 → 316 حاوی مولیبدن است و مقاومت بهتری در برابر سوراخ شدن ناشی از کلرید نسبت به 304 در معرض دریایی ارائه می‌دهد.
• فرم محصول: زنجیر حلقه باز / بدون استود → این صفحه زنجیر حلقه استود که جداگانه در دسترس است را به عنوان یک محصول با ابعاد یکسان در نظر نمی‌گیرد.
• ساختار: حلقه‌های جوش داده شده با فلش → سازگاری جوش، تکرارپذیری ابعادی و سطوح صاف حلقه نکات کلیدی تولید و بازرسی هستند.
• هندسه حلقه: ابعاد D، L و B ارائه شده → گام زنجیر و عرض حلقه باید با چرخ دنده بادگیر، لوله زنجیر، غلتک کمان و انبار لنگر بررسی شود.
• طول عرضه: سفارشی → قبل از استعلام، طول کل، تعداد طول‌های پیوسته، علامت‌گذاری زنجیر، حلقه‌های انتهایی، قلاب‌ها، چرخ‌ها و بسته‌بندی را تأیید کنید.
• پرداخت سطح: اسیدشویی و غیرفعال شده، با پولیش روشن در صورت مشخص شدن → تمیز کردن پس از جوش به حذف رنگ حرارت و آلودگی فولاد کربن کمک می‌کند.
• دامنه بازرسی: تأیید مواد، بازرسی ابعادی، آزمایش بار اثبات و بار شکست قابل ترتیب است → مقادیر آزمایش و مبنای نظارت باید با قرارداد تأیید شود.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام

مرحله 1: وظیفه طناب لنگر را تأیید کنید: نوع قایق تفریحی، طول کلی، جابجایی، بادگیر، نوع و وزن لنگر، منطقه عملیاتی و شرایط لنگر انداختن مورد انتظار.

مرحله 2: هندسه زنجیر را تأیید کنید: قطر اسمی D، طول حلقه L، عرض حلقه B، طول کل مورد نیاز و اینکه آیا زنجیر باید از چرخ دنده بادگیر موجود عبور کند.

مرحله 3: سازنده / مدل بادگیر، علامت چرخ دنده، مشخصات زنجیر کالیبره شده قابل اجرا، یا یک حلقه نمونه را در صورت حیاتی بودن سازگاری جایگزینی ارائه دهید.

مرحله 4: مواد را تأیید کنید: SUS 304 یا SUS 316، استاندارد مواد، نیاز به درجه کم کربن در صورت وجود، پرداخت سطح و انتظارات نگهداری خوردگی.

مرحله 5: بار اثبات مورد نیاز، بار شکست، استاندارد آزمایش، برنامه نمونه‌گیری، نظارت شخص ثالث، نیاز کلاس و نوع گواهینامه را قبل از قیمت‌گذاری تأیید کنید.

مرحله 6: چیدمان انتهایی را تأیید کنید، از جمله حلقه‌های انتهایی بزرگ شده، قلاب لنگر، چرخ، اتصال طناب به زنجیر، علامت‌گذاری، تعداد، مقصد تحویل و زمان تحویل مورد نیاز.

ساختار

میله گرد فولاد ضد زنگ آستنیتی | الگوی زنجیر حلقه باز / بدون استود | مفصل حلقه جوش داده شده با فلش | تاج حلقه صاف و سطوح تماس داخلی | پرداخت اسیدشویی شده و غیرفعال شده یا پولیش شده | طول پیوسته سفارشی | اتصالات انتهایی باید تأیید شوند

مزایای انتخاب مواد، جوشکاری و طناب لنگر

• گزینه‌های SUS 304 و SUS 316 به شما امکان می‌دهند مواد را بر اساس قرار گرفتن در معرض کلرید، انتظارات ظاهری، دسترسی به نگهداری و بودجه انتخاب کنید. SUS 316 معمولاً در مواردی که اسپری نمک، پاشش یا تماس متناوب با آب دریا شدیدتر است، ترجیح داده می‌شود.
• جوشکاری فلش، ساختار حلقه بسته قابل تکرار را فراهم می‌کند. کنترل تولید باید بر قطر میله، گام حلقه، عرض داخلی، برجستگی جوش، هم‌ترازی و پرداخت صاف در اطراف منطقه جوش داده شده تمرکز کند.
• اسیدشویی رنگ حرارت جوش و آلودگی‌های جاسازی شده را حذف می‌کند، در حالی که غیرفعال‌سازی از تشکیل یک سطح غیرفعال تمیز پشتیبانی می‌کند. روش دقیق عملیات و روش پذیرش باید هنگام نیاز به ASTM A380 / A967 یا استاندارد پروژه دیگر بیان شود.
• ساختار حلقه باز از استود جوش داده شده اجتناب می‌کند و مفصل انعطاف‌پذیری را برای بسیاری از چیدمان‌های طناب لنگر قایق تفریحی فراهم می‌کند. جایگزین حلقه استود دارای هندسه و رفتار بار متفاوتی است و باید به عنوان یک انتخاب محصول جداگانه در نظر گرفته شود.
• عملکرد بادگیر به مطابقت زنجیر با هندسه جیب چرخ دنده بستگی دارد. قطر زنجیر به تنهایی سازگاری را تأیید نمی‌کند؛ گام، عرض، تلرانس و مشخصات زنجیر سازنده بادگیر نیز مورد نیاز است.
• بار اثبات، بار شکست و مبنای انتخاب کاری باید جدا بمانند. این صفحه بار کاری یا استحکام شکست را از قطر، نام مواد یا جدول وزن ارائه شده استنباط نمی‌کند.
• ابزارهای ساخت فقط فولاد ضد زنگ، ذخیره‌سازی تمیز و محافظت در برابر گرد و غبار سنگ زنی فولاد کربن به کاهش آلودگی آهن آزاد و لکه‌های زنگ زودرس روی زنجیر تمام شده کمک می‌کند.
• بازرسی و نگهداری همچنان ضروری است. شستشو با آب شیرین، حذف رسوبات نمک و بازرسی دوره‌ای جوش‌ها، حلقه‌های فرسوده، شکاف‌ها، قلاب‌ها، چرخ‌ها و اتصالات فلز مختلط به سرویس قابل اعتماد کمک می‌کند.

ویژگی‌های سفارشی

• دامنه محصول: زنجیر لنگر حلقه باز / بدون استود → جدول ابعادی به محصول حلقه باز توضیح داده شده در این صفحه اعمال می‌شود.
• قطر اسمی: 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 میلی متر → همراه با سیستم لنگر و مبنای بار مورد نیاز انتخاب کنید.
• درجه مواد: SUS 304 یا SUS 316 → تعیین نهایی مواد، شیمی و خواص مکانیکی باید توسط مشخصات خرید تأیید شود.
• ساختار: جوش داده شده با فلش → هندسه حلقه و سازگاری منطقه جوش داده شده کنترل‌های اصلی تولید هستند.
• پرداخت سطح: اسیدشویی شده و غیرفعال شده / پولیش روشن → ظاهر مورد نیاز و عملیات پس از جوش را در سفارش مشخص کنید.
• سازگاری بادگیر: باید تأیید شود → سازنده، مدل، علامت‌گذاری چرخ دنده، استاندارد زنجیر یا ابعاد نمونه را ارائه دهید.
• طول عرضه: سفارشی → طول کل، نیاز به طول پیوسته، تعداد قطعات، علامت‌گذاری و بسته‌بندی را بیان کنید.
• دامنه آزمایش و گواهینامه: طبق نیاز پروژه → بار اثبات، بار شکست، نمونه‌گیری، نظارت و صدور گواهینامه باید قبل از تولید توافق شود.

نحوه کار

لنگر مستقر می‌شود → زنجیر از طریق غلتک کمان و بادگیر / توقف زنجیر خارج می‌شود → وزن زنجیر و هندسه طناب به حفظ زاویه لنگر کمک می‌کند → حلقه‌های جوش داده شده از طریق سیستم هندلینگ مفصل می‌شوند → بار بین لنگر، زنجیر، اتصالات و تجهیزات لنگر انداختن شناور منتقل می‌شود → زنجیر پس از سرویس بازیابی، شسته و بازرسی می‌شود

کاربردها

قایق‌های بادبانی | قایق‌های موتوری | قایق‌های کروزینگ | قایق‌های تندرو و شناورهای خدماتی سوپر یاخت | طناب‌های لنگر فقط زنجیری | مجموعه‌های طناب لنگر طناب-زنجیر | سیستم‌های لنگر انداختن جدید | پروژه‌های بازسازی و تعویض قایق تفریحی

گواهینامه‌ها و مزایا

گواهینامه‌های مواد، گزارش‌های آزمایش سازنده، بازرسی مستقل و مستندات مربوط به طبقه‌بندی را می‌توان طبق دامنه سفارش توافق شده ترتیب داد. پذیرش کلاس مشروط به قوانین حاکم، طراحی مواد و زنجیر تأیید شده، بارهای آزمایش تأیید شده، الزامات نظارت و تأیید انجمن طبقه‌بندی است.

گزینه‌های گواهینامه مشروط به نیاز پروژه و تأیید کلاس: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازنده.

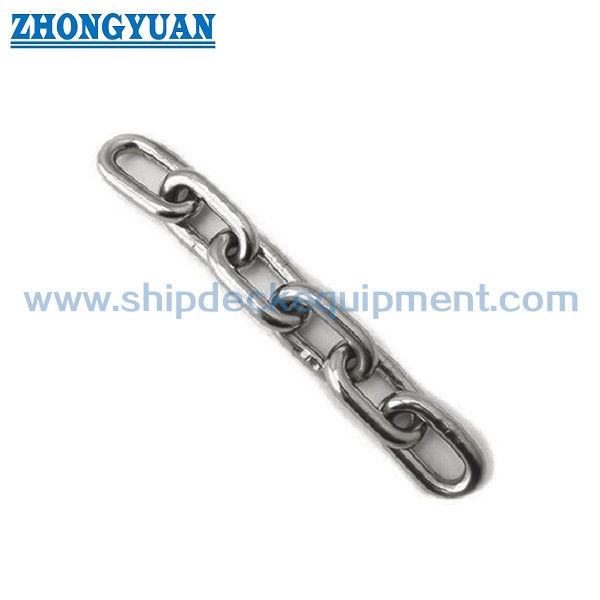

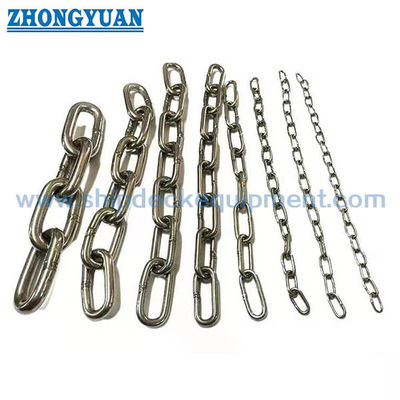

نقشه و عکس‌ها

سوالات متداول

س1: آیا یک قایق تفریحی باید زنجیر لنگر فولاد ضد زنگ SUS 304 یا SUS 316 را انتخاب کند؟

پ1: SUS 316 به دلیل محتوای مولیبدن آن که مقاومت در برابر سوراخ شدن را بهبود می‌بخشد، به طور کلی انتخاب ایمن‌تری برای قرار گرفتن در معرض کلرید قوی‌تر است. SUS 304 ممکن است برای قرار گرفتن در معرض کمتر تهاجمی یا در مواردی که شستشو و نگهداری منظم تضمین شده است، در نظر گرفته شود. انتخاب نهایی باید غوطه‌وری، رسوبات نمک، شکاف‌ها، دما، نگهداری و انتظارات سرویس مالک را در نظر بگیرد.

س2: آیا زنجیری با قطر یکسان با چرخ دنده بادگیر موجود مطابقت دارد؟

پ2: لزوماً نه. سازگاری چرخ دنده به قطر زنجیر، گام، عرض حلقه، تلرانس ابعادی و طراحی جیب چرخ دنده بستگی دارد. قبل از سفارش زنجیر جایگزین، سازنده و مدل بادگیر، علامت چرخ دنده، استاندارد زنجیر مورد نیاز یا یک نمونه فیزیکی را ارائه دهید.

س3: چه اطلاعات آزمایش و گواهینامه برای استعلام لازم است؟

پ3: درجه و استاندارد مواد، بار اثبات و بار شکست مورد نیاز، روش آزمایش، مقدار نمونه‌گیری، وضعیت عملیات حرارتی در صورت لزوم، نظارت بازرسی، نوع گواهینامه، طول زنجیر، اتصالات انتهایی و نیاز طبقه‌بندی را تأیید کنید. ارجاعات ارائه شده به "درجه 1 / 2 / 3" نباید تا زمانی که استاندارد زنجیر حاکم و مقادیر مکانیکی تأیید شوند، استفاده شوند.
