DIN 763 زنجیره فولادی دور با لینک بلند
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد:: | DIN763; | درجه:: | درجه 40، U2، U1، و غیره |
|---|---|---|---|
| قطر زنجیر:: | 13 تا 32 میلی متر | طول هر شات:: | سفارشی |
| ساخت و ساز:: | لب به لب فلاش جوش داده شده، | نوع:: | پیوند باز، پیوند بدون Studless. |
| تست:: | تست بار اثبات، تست بار شکست، تست خواص مواد، | درمان سطحی:: | گالوانیزه گرم، گالوانیزه الکتریکی، رنگ شده ضد خوردگی; |
| گواهینامه های طبقه بندی:: | TUV، ABS، DNV، LR، RINA، BV، هر گواهی بازرسی شخص ثالث و گواهی آسیاب. | درجه مواد:: | SUS 304، SUS 316، CM490، 20Mn2، Q235، Q195، |
| برجسته کردن: | زنجیر پیوندی بدون گل میخ din 763,زنجیر اتصال بدون گل میخ استاندارد آلمانی,زنجیر مهار فولادی ضد زنگ 32 میلی متر |
||
توضیحات محصول
زنجیر فولادی گرد با حلقه بلند DIN 763 | زنجیر عمومی تست شده غیر کالیبره
مرور کلی محصول
زنجیر فولادی گرد با حلقه بلند DIN 763 یک زنجیر جوش داده شده، تست شده و غیر کالیبره برای استفاده عمومی فنی است که در آن باز شدن حلقه بزرگتر و تعداد حلقه کمتر در متر مفید است. گام بلند، فضای اتصال مناسب و مسیریابی انعطافپذیر را فراهم میکند، در حالی که هندسه غیر کالیبره به این معنی است که نباید برای چرخدندههای دندانهدار، درایوهای زنجیر کالیبره شده یا سیستمهای بالابر که نیاز به گام تطبیق یافته و درجههای زنجیر بالابر گواهی شده دارند، انتخاب شود.
برای تامین دریایی، زنجیر را میتوان برای مهار عمومی، موانع ایمنی، نگهداری تجهیزات و سایر وظایف غیر بالابر، مشروط بر مواد، حفاظت در برابر خوردگی، مبنای تست و پذیرش پروژه در نظر گرفت. مگر اینکه استاندارد محصول، بار طراحی، تست و دامنه تایید مربوطه به طور جداگانه تایید شود، نباید به عنوان زنجیر لنگر تایید شده کلاس، زنجیر لنگر اصلی، زنجیر لنگر شناور یا زنجیر بالابر توصیف شود.
مشخصات سریع
- مبنای استاندارد: DIN 763:1990-12 → نام رسمی برای زنجیرهای فولادی گرد با حلقه بلند تست شده و غیر کالیبره.
- پیکربندی: زنجیر حلقه گرد باز، بدون پین، جوش داده شده → گام داخلی بلند، فضای اتصال را فراهم میکند و تعداد حلقهها در متر را کاهش میدهد.
- محدوده اسمی منتشر شده DIN: 4-16 میلیمتر در نسخه 1990 → اندازههای خارج از این محدوده باید به عنوان الگوی DIN 763 / اندازههای سفارشی در نظر گرفته شوند تا زمانی که انطباق تایید شود.
- ابعاد اصلی انتخاب: قطر اسمی d، گام داخلی t، عرض خارجی b2، و جرم در متر → با اندازه اتصال، فضا و طول زنجیر مورد نیاز بررسی کنید.
- روش ساخت: ساخت حلقه جوش داده شده با جوش لب به لب → سازگاری جوش، هندسه حلقه و تست اثبات نقاط کلیدی کنترل کیفیت هستند.
- گزینههای مواد: فولاد کربن-منگنز یا فولاد ضد زنگ بسته به سفارش → Q195، Q235، CM490، 20Mn2، SUS 304 و SUS 316 در دادههای ارائه شده ذکر شدهاند؛ معادل دقیق درجه نیاز به تایید دارد.
- عملیات سطح: خود رنگ، رنگ شده، گالوانیزه الکتریکی، یا گالوانیزه گرم → بر اساس میزان خوردگی و الزامات ابعادی انتخاب کنید.
- اصطلاحات بار: بار کاری، بار تست و بار شکست مقادیر جداگانه ارائه شده هستند → آنها نباید بدون مبنای تایید شده به WLL بالابر یا درجه زنجیر لنگر تبدیل شوند.
پارامترهای فنی اصلی
| اندازه زنجیر | طول داخلی | عرض خارجی | بار کاری | بار تست | بار شکست | وزن در متر | |||
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | کیلوگرم | N | N | کیلوگرم |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
راهنمای انتخاب و استعلام
مرحله 1: وظیفه واقعی را تایید کنید و اینکه آیا زنجیر عمومی DIN 763 قابل قبول است. به وضوح بیان کنید که آیا زنجیر برای مهار دریایی، مانع، مهار، آویزان کردن استاتیک یا سایر عملکردهای غیر بالابر است.
مرحله 2: قطر اسمی d، گام داخلی t، عرض خارجی b2، طول کل یا طول هر شاخه، چیدمان حلقه انتهایی، اندازه اتصال و تلرانس ابعادی مورد نیاز را تایید کنید.
مرحله 3: درجه مواد، خواص مکانیکی مورد نیاز، وضعیت عملیات حرارتی و اینکه آیا هر اندازه سفارش داده شده باید با DIN 763 مطابقت داشته باشد یا ممکن است به عنوان الگوی DIN 763 / اندازه سفارشی ارائه شود را تایید کنید.
مرحله 4: وضعیت سطح و میزان خوردگی را تایید کنید: خود رنگ، رنگ ضد خوردگی، گالوانیزه الکتریکی، گالوانیزه گرم، یا فولاد ضد زنگ، از جمله هرگونه الزامات ضخامت پوشش.
مرحله 5: دامنه بازرسی و مستندات را قبل از قیمتگذاری تایید کنید: گواهی مواد، گواهی تست سازنده، تست بار اثبات، تست بار شکست، شاهد شخص ثالث، یا تایید مربوط به کلاس مشروط بر توافق.
مرحله 6: مقدار، فرم بستهبندی، مقصد تحویل، زمان تحویل مورد نیاز، نقشه کاربرد، جزئیات انتهای زنجیر و عکسهای مرجع در صورت وجود را ارائه دهید.
ساختار
حلقه فولادی گرد | گام داخلی بلند | حلقه باز بدون پین | مفصل جوش داده شده با جوش لب به لب | هندسه غیر کالیبره | پرداخت سطح مشخص شده | طول برش یا طول شاخه سفارشی
مزایای جوشکاری، تست و کیفیت
- هندسه حلقه بلند، باز شدن واضح بزرگتری را برای شگلها، قلابها، اتصالات و مسیریابی نسبت به زنجیر حلقه کوتاه قابل مقایسه فراهم میکند، مشروط بر تایید تناسب اتصال.
- جوشکاری لب به لب، یک حلقه جوش داده شده پیوسته را تشکیل میدهد؛ کنترل تولید باید بر روی برآمدگی جوش، وضعیت منطقه تحت تاثیر حرارت، شکل حلقه و حذف لبههای تیز مضر تمرکز کند.
- بازرسی ابعادی d، t و b2 از سازگاری اتصال و جرم ثابت در متر پشتیبانی میکند، در حالی که اذعان دارد که DIN 763 یک استاندارد زنجیر غیر کالیبره است.
- تست بار اثبات و بار شکست میتواند طبق برنامه تست توافق شده ترتیب داده شود؛ فرکانس تست، مبنای نمونهگیری، معیارهای پذیرش و دامنه شاهد باید در سفارش خرید ذکر شود.
- انتخاب مواد و عملیات حرارتی باید با خواص مکانیکی مورد نیاز مطابقت داشته باشد. انواع فولاد نرم، فولاد C-Mn با استحکام بالاتر و فولاد ضد زنگ نباید یک جدول بار تایید نشده را به اشتراک بگذارند.
- گالوانیزه یا پوشش، مقاومت در برابر خوردگی را بهبود میبخشد، اما روش و ضخامت پوشش باید با در نظر گرفتن فضای ابعادی، وضعیت سطح و محیط سرویس انتخاب شود.
- شناسایی دسته، قابلیت ردیابی مواد و سوابق تست میتواند طبق دامنه مستندات توافق شده گنجانده شود به جای اینکه به عنوان تحویل استاندارد فرض شود.
ویژگیهای سفارشی
- استاندارد: DIN 763:1990-12 → زنجیر فولادی گرد با حلقه بلند تست شده و غیر کالیبره برای استفاده عمومی فنی.
- وضعیت استاندارد: نسخه 1990 که توسط DIN Media به عنوان جاری فهرست شده است → DIN 763:2026-03 پیشنویس است و نباید به عنوان استاندارد نهایی منتشر شده نقل شود.
- نوع: زنجیر حلقه بلند باز، بدون پین → هیچ پینی در داخل حلقه نصب نشده است.
- قطر اسمی: 4-16 میلیمتر در محدوده منتشر شده استاندارد 1990 → محدوده تامین کننده 2-32 میلیمتر نیاز به تایید اندازه به اندازه دارد.
- مواد: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 در دادههای ارائه شده ذکر شده است → مشخصات معادل دقیق و خواص مکانیکی باید تایید شود.
- عملیات حرارتی: بر اساس مواد و خواص هدف → چرخه عملیات حرارتی و مقادیر پذیرش باید برای درجات استحکام بالاتر ذکر شود.
- عملیات سطح: رنگ شده / گالوانیزه الکتریکی / گالوانیزه گرم / پرداخت فولاد ضد زنگ → بر اساس میزان خوردگی و مشخصات پوشش انتخاب کنید.
- تست: تست مواد / تست بار اثبات / تست بار شکست طبق دامنه توافق شده → مبنای تست و فرکانس نمونهگیری باید تایید شود.
- محدودیت استفاده: زنجیر عمومی غیر بالابر → نباید به عنوان زنجیر بالابر، زنجیر لنگر گواهی شده، یا زنجیر لنگر تایید شده کلاس بدون تایید جداگانه تبلیغ شود.
نحوه کار
نیروی نگهدارنده یا اتصال از طریق اتصال انتهایی وارد میشود → حلقههای گرد مفصلبندی شده و نیروی کششی را از طریق زنجیر جوش داده شده منتقل میکنند → گام بلند، فضای اتصال و مسیریابی را فراهم میکند → تست توافق شده، دسته ارائه شده را تایید میکند → حفاظت سطح برای محیط عملیاتی انتخاب میشود.
کاربردها
مهار عمومی دریایی | زنجیرها و موانع ایمنی عرشه | مهار تجهیزات | زنجیر عمومی صنعتی و کشاورزی | مونتاژ زنجیر استاتیک غیر بالابر | طول زنجیر سفارشی برای وظایف پروژه تایید شده
گواهینامهها و مزایا
بازرسی و مستندات میتواند بر اساس الزامات پروژه، قابلیت ردیابی مواد، برنامه تست توافق شده و رویه تایید ترتیب داده شود. هیچ گواهی کلاس یا شخص ثالثی نباید فرض شود مگر اینکه در قیمتگذاری و سفارش خرید گنجانده شده باشد.
گزینههای گواهینامه / بازرسی، مشروط بر تایید قبلی: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، TÜV، بازرسی شخص ثالث، و گواهی تست سازنده.

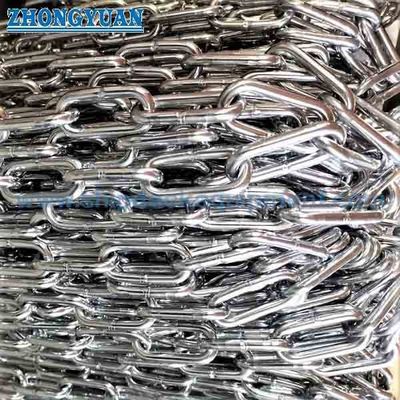

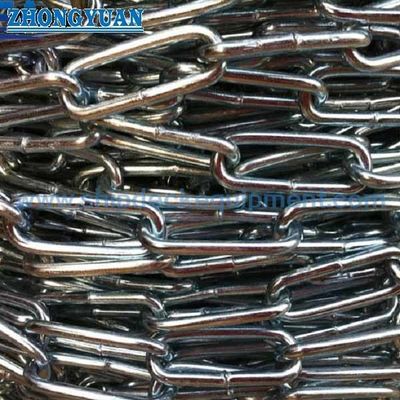

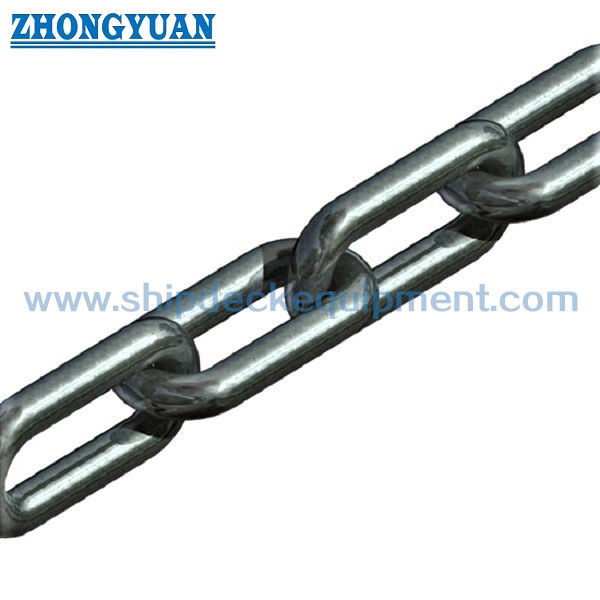

نقشه و عکسها
سوالات متداول
سوال 1: آیا زنجیر حلقه بلند DIN 763 برای بالابر مناسب است؟
پاسخ 1: نباید صرفاً به دلیل نمایش بارهای کاری، تست و شکست به عنوان زنجیر بالابر سقفی انتخاب شود. استفاده بالابر نیاز به استاندارد، درجه، ضریب طراحی، علامتگذاری، تست و گواهینامه زنجیر بالابر مربوطه دارد.
سوال 2: آیا میتوان هر اندازهای از 2 میلیمتر تا 32 میلیمتر را به عنوان DIN 763 توصیف کرد؟
پاسخ 2: دامنه منتشر شده DIN 763:1990-12 معمولاً با قطرهای اسمی 4 میلیمتر تا 16 میلیمتر شناسایی میشود. اندازههای خارج از آن محدوده باید به عنوان الگوی DIN 763 یا زنجیر حلقه بلند سفارشی توصیف شوند تا زمانی که انطباق ابعادی و مکانیکی توسط نقشه و مستندات تست مربوطه تایید شود.
سوال 3: چه اطلاعاتی برای یک قیمتگذاری قابل اعتماد مورد نیاز است؟
پاسخ 3: کاربرد، قطر اسمی، ابعاد حلقه، طول کل یا طول شاخه، چیدمان حلقه انتهایی، مواد، عملیات حرارتی، پرداخت سطح، مبنای بار کاری / تست / شکست مورد نیاز، دامنه بازرسی، مقدار، بستهبندی، مقصد و زمان تحویل را تایید کنید.
