جزئیات محصول:

محل منبع: چین
نام تجاری: Zhongyuan
گواهی: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
شماره مدل: استاندارد و سفارشی

پرداخت:

مقدار حداقل تعداد سفارش: 1
قیمت: As per quotation
جزئیات بسته بندی: پالت یا سفارشی
زمان تحویل: طبق پیشنهاد
شرایط پرداخت: TT ، L/C ، و غیره
قابلیت ارائه: برآوردن نیازهای مشتریان
بهترین قیمت مخاطب

اطلاعات تکمیلی
مواد: فولاد آلیاژی آهنگری، فولاد C-Mn آهنگری، فولاد ضد زنگ آهنگری 304L، 316L استاندارد: JIS F 7806-1996
تایپ کنید: نوع جوش سوکتی قطر اسمی DN: 15-80 میلی متر
نوع مایع و متوسط: بخار، آب شیرین، آب دریا بالاست، نفت سوخت، روغن دیزل، روغن روان کننده، خط هوا، گاز اگزوز، هوا و غیره. حداکثر فشار کاری: 28 مگاپاسکال و 35 مگاپاسکال
گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، تایید نوع و غیره.
برجسته کردن:

فلنج دریایی مربع

,

فلنج هیدرولیک جوش سوکت

,

فلنج فشار بالا دریایی

توضیحات محصول

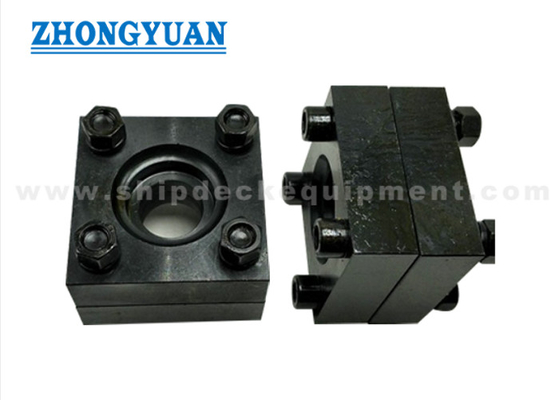

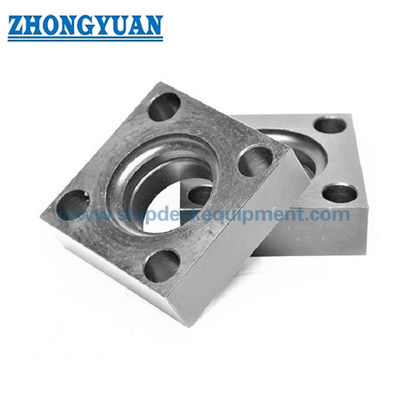

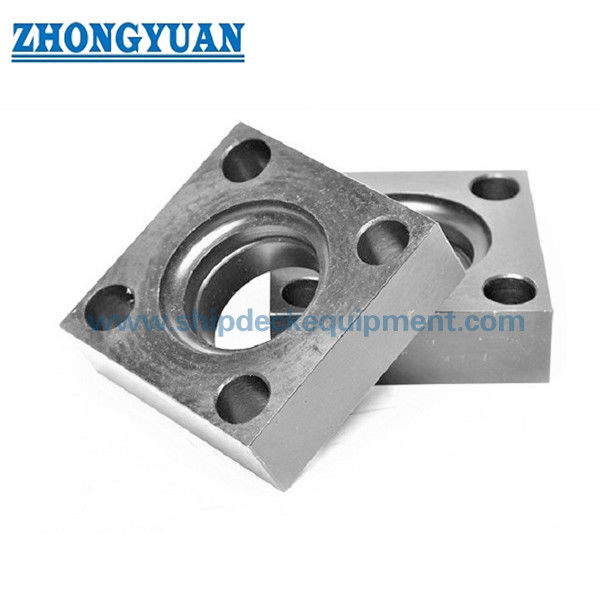

فلنج هیدرولیک مربع فشار بالا جوش سوکت



شرح

فلنج هیدرولیک مربعی فشار بالا عمدتاً در سیستم مایع فشار بالا استفاده می شود.معمولاً در سیستم روغن هیدرولیک کشتی استفاده می شود.ما انواع فلنج های دریایی مانند فلنج با گردن بالا، فلنج فلاش، فلنج نوع سوکت، فلنج نوع پیچ و غیره را عرضه می کنیم.



مشخصات فنی اصلی:

  1. مواد: فولاد آلیاژی آهنگری، فولاد C-Mn آهنگری، فولاد ضد زنگ آهنگری 304L، 316L
  2. استاندارد: JIS F 7806-1996
  3. نوع: نوع جوش سوکتی
  4. قطر اسمی DN: 15-80 میلی متر
  5. نوع مایع و متوسط: بخار، آب شیرین، آب دریا بالاست، نفت سوخت، روغن دیزل، روغن روان کننده، خط هوا، گاز اگزوز، هوا و غیره.
  6. حداکثر فشار کاری: 28 مگاپاسکال و 35 مگاپاسکال
  7. گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، تایید نوع و غیره.



پارامترهای فنی اصلی:

اسمی

قطر

 آ

آ'

(حداکثر)

 ب سی د d1 d2 ه d3 d4 f r پیچ وزن
(کیلوگرم)
15 66 70 43 22 12.3 24 22.2 12 3 4 11 4 5 M10 0.63
20 72 76 48 25 16.2 30 27.7 12 40 11 4.5 5 M12 0.85
25 85 91 58 35 21.2 35 34.5 14 48 13.5 5 5 M16 1.64
32 98 104 68 35 29.9 45 43.2 18 60 17.S 6.5 5 M16 2.03
40 105 112 74 40 34.4 50 49.1 20 66 17.S 7.5 5 M16 2.66
50 130 139 90 50 43.1 60 61.1 20 79 22 8 5 M20 5.14
65 150 161 108 60 57.3 75 77.1 25 100 24 10 6 M22 7.95
80 170 181 120 65 66.9 85 90 25 114 26 12 6 M24 11


فلنج هیدرولیک مربعی فشار بالا 350K

اسمی

قطر

 آ آ'
(حداکثر)		 ب سی د d1 d2 ه d3 d4 f r پیچ وزن
(کیلوگرم)
15 68 73 45 28 12.3 24 22.2 12 37.5 11 4 5 M10 0.88
20 82 87 55 30 16.2 30 27.7 12 43.5 13.5 5 5 M12 1.34
25 95 101 65 35 21.2 35 34.5 14 53 17.5 5.5 6 M16 2.02
32 100 106 70 35 23.3 40 43.2 18 63 17.5 7 6 M16 2.16
40 105 112 75 42 28.2 45 49.1 20 70 17.5 8 6 M16 2.84
50 132 140 92 50 38.3 55 61.1 25 84 22 9 6 M20 5.30
65 160 170 112 60 48.3 65 77.1 30 105 26 12 7 M24 9.92
80 190 202 130 68 58.7 75 90 30 120 33 13.5 7 M30 14.8


فلنج هیدرولیک مربعی فشار بالا 280K

اتصالات لوله های دریایی فلنج هیدرولیک مربعی فشار بالا جوش سوکت 0

رسم اتصالات لوله فشار قوی مربع فلنج هیدرولیک 280K Marine Pipe

اتصالات لوله های دریایی فلنج هیدرولیک مربعی فشار بالا جوش سوکت 1

ترسیم اتصالات لوله های دریایی فشار قوی مربع فلنج هیدرولیک 350K



اتصالات لوله های دریایی فلنج هیدرولیک مربعی فشار بالا جوش سوکت 2
