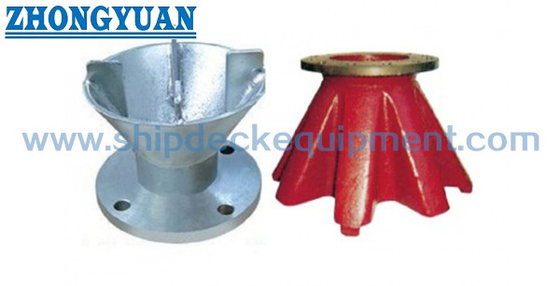

اتصالات لوله مکش بل گالوانیزه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد: | JIS F 3020-1985 | تایپ کنید: | نوع B |
|---|---|---|---|
| اندازه اسمی: | DN 50-200 میلی متر | وزن: | 3.3-38.6 کیلوگرم |
| مواد: | Casting Iron; چدن ریخته گری; Casting Steel ریخته گری فولاد | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | JIS F 3020-1985 Suction Bellmouth,Marine Suction Bellmouth JIS F 3020-1985,DN200 JIS F 3020-1985 اتصالات لوله کشتی |
||
توضیحات محصول

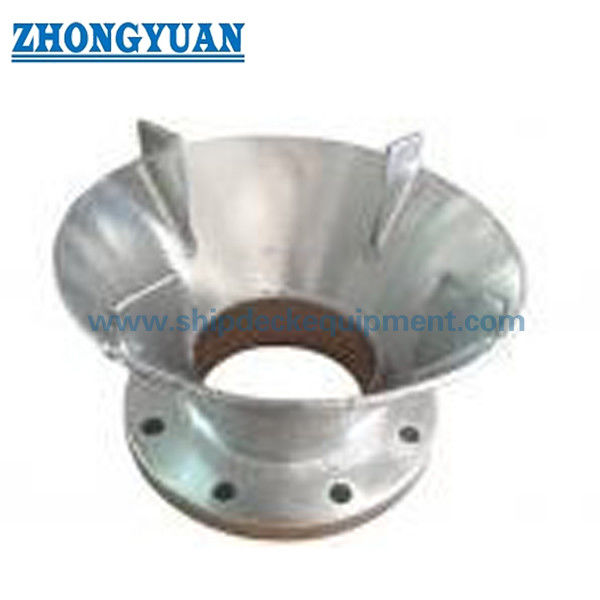

اتصالات لوله مکش بل گالوانیزه کشتی
شرح:
دهانه زنگ مکش گالوانیزه کشتی معمولاً در مخزن نفت، مخزن آب و چاه فاضلاب انواع کشتی ها استفاده می شود که برای محیط آب یا نفت مناسب است.
مشخصات فنی اصلی:
1. استاندارد: JIS F 3020-1985
2. نوع: نوع B
3. اندازه اسمی: DN 50-200mm
4. وزن: 3.3-38.6 کیلوگرم
5. مواد: چدن ریخته گری.ریخته گری فولاد
6. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی.
7. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
پارامترهای فنی اصلی:
| اندازه اسمی | ابعاد سازه | اندازه فلنج | ارجاع | |||||||||
| اچ | D1 | D4 | سی | D3 | D2 | تی | ن | d1 | وزن (کیلوگرم | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2.03 | 3.3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1.99 | 6.3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1.99 | 8.6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1.91 | 9.6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1.92 | 11.2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1.85 | 22.5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1.82 | 30.1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1.80 | 38.6 |
رسم اتصالات لوله مکش بل دهانه دریایی کشتی گالوانیزه
