اتصالات لوله کشی ناقوس دهانی از نوع بیضی ضد زنگ
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد: | JIS F 3020-1985 | تایپ کنید: | نوع C |
|---|---|---|---|
| اندازه اسمی: | DN 200-600 میلی متر | وزن: | 45-158 کیلوگرم |
| مواد: | فولاد ملایم، فولاد ضد زنگ | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | مکعب دریایی CCS,دهان زنگ مکش CCS,اتصالات لوله دریایی CCS |
||
توضیحات محصول

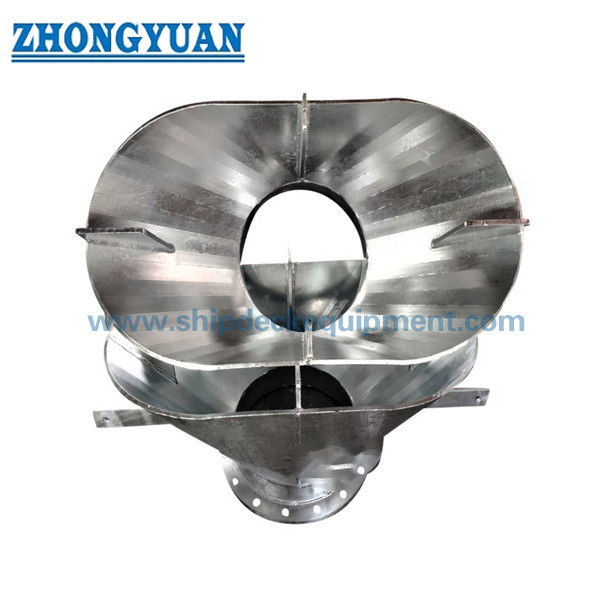

دهانه زنگ مکش نوع بیضی ضد زنگ
Dشرح:
دهانه مکنده بیضی ضد زنگ معمولاً در مخزن نفت، مخزن آب و چاه فاضلاب انواع کشتی ها استفاده می شود که برای محیط های آب یا نفت مناسب است.
فنی اصلی Sتخصیص:
- استاندارد: JIS F 3020-1985
- نوع: نوع C
- اندازه اسمی: DN 200-600mm
- وزن: 45-158 کیلوگرم
- مواد: فولاد ملایم، فولاد ضد زنگ؛
- درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی.
- گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
پارامترهای فنی اصلی:
| اندازه اسمی | ابعاد سازه | مرجع | ||||||||
| D | H1 | ایکس | Y | سی | تی | وزن (کیلوگرم | ||||
| 200 | 216.3 | 220 | 340 | 750 | 450 | 25 | 10 | 50 | 1.70 | 45.0 |
| 250S | 267.4 | 271 | 520 | 900 | 600 | 25 | 10 | 100 | 1.36 | 80.3 |
| 250 | 267.4 | 270 | 395 | 850 | 550 | 50 | 10 | 100 | 2.46 | 60.9 |
| 300S | 318.5 | 323 | 485 | 1100 | 700 | 25 | 10 | 100 | 1.12 | 92.1 |
| 300 | 318.5 | 323 | 365 | 850 | 550 | 50 | 10 | 100 | 1.68 | 59.9 |
| 350 | 355.6 | 360 | 375 | 850 | 550 | 80 | 12 | 160 | 2.12 | 76.4 |
| 400 | 406.4 | 411 | 345 | 850 | 550 | 80 | 12 | 160 | 1.59 | 74.8 |
| 450 | 457.2 | 462 | 360 | 900 | 600 | 100 | 12 | 200 | 1.65 | 84.6 |
| 500 | 508.0 | 512 | 450 | 1100 | 600 | 100 | 12 | 200 | 1.54 | 114.1 |
| 550 | 558.8 | 563 | 440 | 1100 | 700 | 120 | 12 | 240 | 1.58 | 120.1 |
| 600 | 609.0 | 614 | 540 | 1300 | 700 | 130 | 12 | 260 | 1.62 | 158.0 |
رسم اتصالات لوله مکش بیضی ضد زنگ نوع C از نوع C
