سیلندر هیدرولیک درب ضد آب کشتی
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | Zhongyuan |
گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
شماره مدل: | استاندارد و سفارشی |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | As per quotation |
جزئیات بسته بندی: | پالت یا سفارشی |
زمان تحویل: | طبق پیشنهاد |
شرایط پرداخت: | TT ، L/C ، و غیره |
قابلیت ارائه: | برآوردن نیازهای مشتریان |
اطلاعات تکمیلی |
|||
برجسته: | سیلندر هیدرولیک میله کشش,سیلندر هیدرولیک میله 14 مگاپاسکال,سیلندر هیدرولیک فشار فشار |
---|
توضیحات محصول

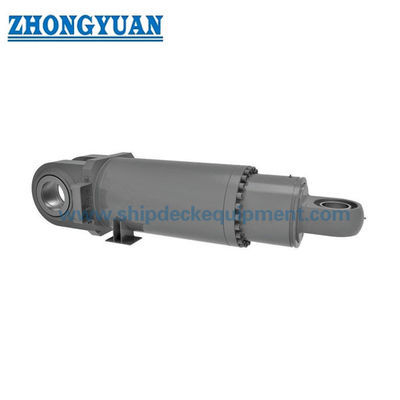

سیلندر هیدرولیک درب ضد آب کشتی
شرح
سیلندر هیدرولیک درب ضد آب کشتی از لوله بدون درز استفاده می کند، ضخامت لوله های مختلف را با توجه به فشار کار انتخاب می کند، سیلندر دارای ویژگی دقت بالا اندازه سوراخ، وزن سبک، ساختار ساده، روش اتصال مختلف، سرعت کم ثابت و عملکرد بالشتک پایدار، کار معمولی است. فشار 7 ~ 14 مگاپاسکال، به طور گسترده برای ماشین آلات، نساجی صنعت سبک، ماشین کشاورزی تزریق پلاستیک استفاده می شود.
قطعات اصلی سیلندر هیدرولیک
- بشکه سیلندر
وظیفه اصلی بدنه سیلندر حفظ فشار سیلندر است.بشکه سیلندر بیشتر از یک لوله بدون درز ساخته شده است.بشکه سیلندر به صورت داخلی با سطح معمولی 4 تا 16 میکرو اینچ آسیاب شده و تراش داده شده است.پیستون در سیلندر به صورت رفت و برگشتی حرکت می کند.
- سرسیلندر
وظیفه اصلی هد محصور کردن محفظه فشار از انتهای دیگر است.سر شامل یک آرایش آب بندی میله ای یکپارچه یا گزینه ای برای پذیرش غده آب بند است.سر به وسیله نخ، پیچ و مهره یا میله به بدنه متصل می شود.بین سر و بشکه از آب بندی استاتیک استفاده می شود.
- پایه یا کلاه سیلندر
وظیفه اصلی درپوش محصور کردن محفظه فشار در یک انتهای آن است.کلاهک از طریق جوش، رزوه، پیچ و مهره یا میله به بدنه متصل می شود.کلاهک ها همچنین به عنوان اجزای نصب سیلندر عمل می کنند.اندازه کلاهک بر اساس تنش خمشی تعیین می شود.آب بند استاتیک در بین کلاهک و بشکه استفاده می شود (به جز سازه های جوش داده شده).
- پیستون
وظیفه اصلی پیستون جداسازی مناطق فشار داخل بشکه است.پیستون با شیارهایی برای قرار دادن مهر و موم های الاستومری یا فلزی و عناصر بلبرینگ ماشین کاری می شود.این مهرها می توانند تک اثر یا دو اثر باشند.اختلاف فشار بین دو طرف پیستون باعث کشیده شدن و جمع شدن سیلندر می شود.پیستون با میله پیستون با استفاده از رزوه ها، پیچ ها یا مهره ها برای انتقال حرکت خطی متصل می شود.
پارامترهای سیلندر هیدرولیک:
منفذ | میله/د | KK | آ | BB | DD | E | EE | FP | HL | پی جی | PL | TG | دبلیو | ZJ | |
1 | 2 | ||||||||||||||
40 | 22 | M20 * 1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
50 | 28 | M24 * 1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
نقاشی سیلندر هیدرولیک درب ضد آب کشتی
