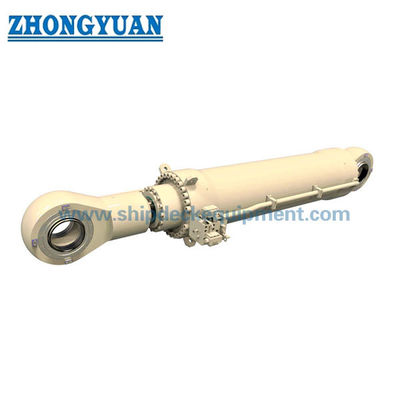

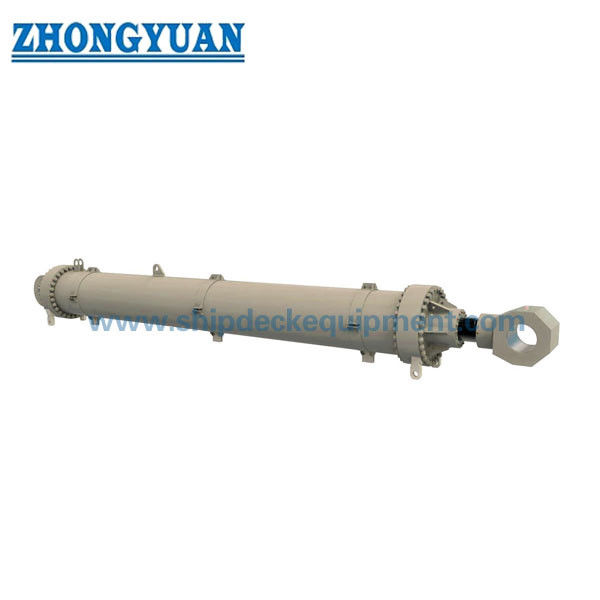

بالابر سیلندر هیدرولیک برای بارج رانندگی شمع
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | سیلندر بالابر هیدرولیکی 28MPa,سیلندر بالابر هیدرولیکی دریایی 28MPa,سیلندر بالابر هیدرولیکی ISO 28MPa |
||
|---|---|---|---|
توضیحات محصول
بلند کردن سیلندر هیدرولیک برایبارج رانندگی شمع
شرح
سیلندر هیدرولیک بالابر یک محرک مکانیکی است که برای ایجاد نیرو برای بالا بردن وزن استفاده می شود.ما انواع سیلندرهای هیدرولیک و ترکیب با واحد قدرت هیدرولیک و سایر لوازم جانبی را برای ساخت سیستم هیدرولیک پیچیده برای کشتی مهندسی، کشتی تحقیقاتی، کشتی لایروبی، بارج اسپلیت و غیره عرضه می کنیم. سیلندر هیدرولیک دریایی برای محیط دریا طراحی شده است، فشار کاری 25MPa یا 28MPa است. ، به طور گسترده ای در تجهیزات دریایی برای پوشش دریچه، جرثقیل، چرخ دنده فرمان، درب ضد آب، سیستم هیدرولیک قایق نجات استفاده می شود.
قطعات اصلی سیلندر هیدرولیک
- بشکه سیلندر
وظیفه اصلی بدنه سیلندر حفظ فشار سیلندر است.بشکه سیلندر بیشتر از یک لوله بدون درز ساخته شده است.بشکه سیلندر به صورت داخلی با سطح معمولی 4 تا 16 میکرو اینچ آسیاب شده و تراش داده شده است.پیستون در سیلندر به صورت رفت و برگشتی حرکت می کند.
- سرسیلندر
وظیفه اصلی هد محصور کردن محفظه فشار از انتهای دیگر است.سر شامل یک آرایش آب بندی میله ای یکپارچه یا گزینه ای برای پذیرش غده آب بند است.سر به وسیله نخ، پیچ و مهره یا میله به بدنه متصل می شود.بین سر و بشکه از آب بندی استاتیک استفاده می شود.
- پایه یا کلاه سیلندر
وظیفه اصلی درپوش محصور کردن محفظه فشار در یک انتهای آن است.کلاهک از طریق جوش، رزوه، پیچ و مهره یا میله به بدنه متصل می شود.کلاهک ها همچنین به عنوان اجزای نصب سیلندر عمل می کنند.اندازه کلاهک بر اساس تنش خمشی تعیین می شود.آب بند استاتیک در بین کلاهک و بشکه استفاده می شود (به جز سازه های جوش داده شده).
- پیستون
وظیفه اصلی پیستون جداسازی مناطق فشار داخل بشکه است.پیستون با شیارهایی برای قرار دادن مهر و موم های الاستومری یا فلزی و عناصر بلبرینگ ماشین کاری می شود.این مهرها می توانند تک اثر یا دو اثر باشند.اختلاف فشار بین دو طرف پیستون باعث کشیده شدن و جمع شدن سیلندر می شود.پیستون با میله پیستون با استفاده از رزوه ها، پیچ ها یا مهره ها برای انتقال حرکت خطی متصل می شود.
پارامترهای سیلندر هیدرولیک:
| منفذ D1 |
راد D2 |
OD D |
D3 | L 1 | L2 | L3 | L4 | LS | L6 | L7 | L8 | LO | آر | م | تذکر دهید |
| 95 | 85 | 125 | 82 | 20 | 70 | 55 | 51 | 35 | 20 | 160 | 37 | 225 | 37.5 | G1/2" (G3/8") | اسلات |
| 105 | 100 | 138 | 97 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37.5 | G1/2" (G3/8") | |
| 105 | 95 | 138 | 92 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37.5 | G1/2" (G3/8") | |
| 105 | 90 | 138 | 87 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37.5 | G1/2" (G3/8") | |
| 150 | 140 | 190 | 135 | 25 | 80 | 65 | 52 | 45 | 25 | 225 | 65 | 285 | 45 | G1/2" (G3/8") | |
| 106 | 100 | 138 | 97 | من | 70 | 60 | من | 40 | 20 | من | من | 225 | 40 | G1/2" (G3/8") | تخت پایین |
| 115 | 110 | 148 | 107 | من | 70 | 55 | من | 37.5 | 20 | من | من | 225 | 40 | G1/2" (G3/8") | |
| 130 | 120 | 160 | 117 | من | 70 | 60 | من | 40 | 20 | من | من | 225 | 40 | G 1/2" (G3/8") | |
| 160 | 150 | 200 | 147 | من | 80 | 65 | من | 47.5 | 25 | من | من | 270 | 45 | G1/2" (G3/8") | |
| 210 | 200 | 260 | 197 | من | 90 | 80 | من | 55 | 30 | من | من | 320 | 60 | G1/2" (G3/8") |
طراحی ازبلند کردنسیلندر هیدرولیک برایبارج رانندگی شمع
