لنگر فلیپر دلتا HHP جوش داده شده برای سیستم های لنگر انداختن فراساحلی | ۳۰۰ تا ۲۷,۵۰۰ کیلوگرم

لنگر دلتا فلیپر جوش داده شده با قدرت نگهداری بالا برای سیستم های لنگراندازی دریایی | 300 تا 27,500 کیلوگرم

مرور کلی محصول

لنگر دلتا فلیپر جوش داده شده با قدرت نگهداری بالا برای پروژه های لنگراندازی دریایی، لایروبی، شناور لنگراندازی و سازه های شناور که در آن ها نفوذ به بستر دریا، راندمان نگهداری، اتصال زنجیر لنگر، جابجایی حمل و نقل و گواهینامه پروژه عوامل اصلی انتخاب هستند، عرضه می شود. هندسه ساختاری باز آن ترکیبی از مجموعه باله پهن، شفت و ساختار تثبیت کننده برای پشتیبانی از تنظیم و نفوذ کنترل شده به خاک های مناسب بستر دریا است.

این صفحه شامل وزن های اسمی لنگر از 300 تا 27,500 کیلوگرم با استفاده از ابعاد A تا F از داده های کاتالوگ ارائه شده است. وزن اسمی لنگر یک رتبه بندی مستقیم ظرفیت نگهداری نیست. انتخاب نهایی باید بر اساس تجزیه و تحلیل لنگراندازی پروژه، بار نگهداری مورد نیاز، داده های بستر دریا یا ژئوتکنیکی، زاویه خط لنگراندازی، روش نصب، رابط لنگر و شگل، نقشه تایید شده سازنده و دامنه بازرسی کلاس یا شخص ثالث مورد نیاز باشد. محصول از طریق شرکای کارخانه لنگر واجد شرایط عرضه می شود؛ منبع تولید و دامنه گواهینامه برای هر سفارش تایید می شود.

مشخصات سریع

• نوع محصول: لنگر دلتا فلیپر جوش داده شده با قدرت نگهداری بالا → پیکربندی باله باز برای سیستم های لنگراندازی دریایی و مرتبط با لایروبی.
• محدوده وزن اسمی: 300 تا 27,500 کیلوگرم → طیف وسیعی از انتخاب برای آرایش های لنگراندازی موقت یا دائمی خاص پروژه.
• ساخت: مجموعه باله و شفت جوش داده شده از صفحات → درجه مواد، جزئیات جوش، NDT و تلرانس های ابعادی باید از نقشه تایید شده پیروی کنند.
• اصل نگهداری: منطقه باله جاسازی شده مقاومت بستر دریا را بسیج می کند → ظرفیت نگهداری واقعی به خاک، عمق نفوذ، زاویه خط، نصب و تجزیه و تحلیل لنگراندازی بستگی دارد.
• رابط زنجیر لنگر: بعد اتصال F در جدول ارائه شده گنجانده شده است → سازگاری نهایی شگل، گردان، حلقه انتهایی و زنجیر باید با نقشه بررسی شود.
• جابجایی و حمل و نقل: ممکن است ترتیب جداسازی یا تحویل جداگانه در دسترس باشد → روش مونتاژ و نیاز به قفسه لنگر تابع طراحی کارخانه انتخابی است.
• عملیات سطحی: پوشش قیر سیاه، رنگ ضد خوردگی، یا پوشش مشخص شده پروژه → سیستم نهایی باید آسیب حمل و نقل، سرویس غوطه وری و الزامات بازرسی را در نظر بگیرد.
• گواهینامه: بازرسی کلاس و گواهینامه ها می توانند مطابق با طراحی تایید شده و دامنه سفارش ترتیب داده شوند → همه گواهینامه های انجمن به طور خودکار عرضه نمی شوند.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام لنگراندازی دریایی

مرحله 1: کاربرد را تأیید کنید: واحد دریایی، لایروب، شناور لنگراندازی، مجموعه ساخت و ساز، سازه شناور، لنگراندازی موقت، یا لنگراندازی دائمی، همراه با عمق آب و عمر مفید مورد نظر.

مرحله 2: بار نگهداری لنگر مورد نیاز را از تجزیه و تحلیل لنگراندازی پروژه، از جمله مورد بار طراحی، ضرایب ایمنی، پیش تنش، نوع خط لنگراندازی و مبنای محیطی در صورت وجود، ارائه دهید.

مرحله 3: اطلاعات بستر دریا یا ژئوتکنیکی، از جمله نوع خاک، پروفیل لایه، داده های استحکام یا تراکم، شیب بستر دریا و موانع شناخته شده را ارائه دهید، زیرا عملکرد نفوذ و نگهداری به خاک وابسته است.

مرحله 4: وزن اسمی لنگر، هندسه لنگر تایید شده، تنظیم باله به شفت، روش جابجایی لنگر، درجه و قطر زنجیر، حلقه انتهایی، شگل، گردان و ابعاد اتصال مورد نیاز را تأیید کنید.

مرحله 5: درجه مواد، استاندارد ساخت، رویه جوشکاری، دامنه NDT، تلرانس ابعادی، علامت گذاری، قابلیت ردیابی، حفاظت در برابر خوردگی را تأیید کنید و اینکه آیا جداسازی حمل و نقل یا قفسه لنگر مورد نیاز است را مشخص کنید.

مرحله 6: تأیید و دامنه تست را قبل از قیمت گذاری تأیید کنید: نقشه تایید شده، تعیین HHP یا کلاس دیگر، تست اثبات، گواهینامه های مواد، گواهینامه سازنده، حضور بازرس و بسته نهایی اسناد.

مرحله 7: تعداد، نام پروژه یا کشتی، مقصد تحویل، تاریخ تحویل مورد نیاز، محدودیت های بسته بندی، محدودیت های بالابری و جابجایی، و نقشه لنگراندازی یا GA مربوطه را ارائه دهید.

ساخت و اتصال لنگر

مجموعه باله باز جوش داده شده | شفت مرکزی | هندسه تاج / لولا و تثبیت کننده | نقطه اتصال زنجیر یا شگل | تنظیم باله خاص پروژه | ترتیب جداسازی حمل و نقل اختیاری | پوشش محافظ

مشخصات نفوذ، نگهداری و جابجایی

• ساختار باله باز اجازه می دهد تا خاک بستر دریا در حین تنظیم در اطراف لنگر جریان یابد و نفوذ تدریجی را در صورت تطابق هندسه با شرایط خاک پشتیبانی می کند.
• یک منطقه باله موثر نسبتاً بزرگ پس از جاسازی، مقاومت خاک را ایجاد می کند که اساس اصلی مفهوم قدرت نگهداری بالا است.
• هندسه تثبیت کننده برای کاهش غلتش کنترل نشده و کمک به باله ها برای حفظ جهت نفوذ مناسب در طول کشش تنظیم در نظر گرفته شده است.
• ظرفیت نگهداری واقعی تنها با وزن لنگر تعیین نمی شود؛ بلکه تحت تأثیر پروفیل خاک، عمق نفوذ، زاویه باله، بالارفتن خط، بار نصب، هندسه لنگر و ضرایب ایمنی طراحی انتخاب شده قرار می گیرد.
• ترتیب باله به شفت باید برای بستر دریا پروژه و طراحی تایید شده انتخاب یا تأیید شود. یک لنگر کاتالوگ نباید بدون تأیید پروژه به یک مقدار نگهداری جهانی اختصاص یابد.
• استقرار، تنظیم اثبات، بازیابی، جابجایی روی عرشه و حمل و نقل نیاز به یک رویه جابجایی لنگر خاص پروژه دارد که با وزن لنگر، تجهیزات کشتی، نقاط بالابری و ترتیب اتصال مطابقت داشته باشد.

کنترل ساخت، تست و عرضه

• ساخت جوشی نیاز به برش صفحه کنترل شده، شکل دهی، نصب، هم ترازی شفت و باله و بازرسی ابعادی دارد تا هندسه تایید شده حفظ شود.
• مشخصات ارائه شده فولاد ملایم و فولاد ضد زنگ را لیست می کند؛ درجه نهایی، خواص مکانیکی، قابلیت جوشکاری، چقرمگی، میزان خوردگی و پذیرش کلاس باید تأیید شود. لنگرهای HHP معمولاً به مشخصات مواد با استحکام بالا یا کشش بالا تایید شده متکی هستند تا یک توصیف مواد عمومی.
• WPS / PQR، صلاحیت جوشکار، کنترل پیش گرمایش و ورودی حرارت، و NDT جوش های حیاتی باید از برنامه ساخت و بازرسی کلاس تایید شده پیروی کنند.
• تست اثبات، تأیید قدرت نگهداری، تست مواد و حضور بازرس وابسته به پروژه و کلاس است. آنها باید قبل از خرید تعریف شوند و به عنوان اقلام تحویلی استاندارد فرض نمی شوند.
• اتصال زنجیر باید به عنوان یک مسیر بار کامل، از جمله اتصال لنگر، پین شگل، حلقه انتهایی، گردان یا پیشرو، درجه زنجیر و هرگونه انتقال ابعادی بررسی شود.
• از آنجایی که این محصول از طریق شرکای کارخانه لنگر عرضه می شود، قیمت گذاری باید منبع تولید، نقشه تایید شده، صادر کننده گواهینامه، دامنه تست و قابلیت ردیابی اسناد مربوط به لنگر ارائه شده را مشخص کند.

ویژگی های سفارشی

• نوع محصول: لنگر دلتا فلیپر جوش داده شده HHP → لنگر باله باز ساخته شده برای لنگراندازی دریایی و کاربردهای مرتبط با لایروبی.
• وضعیت عرضه: توزیع کننده / عرضه پروژه → محصول از تولیدکنندگان لنگر واجد شرایط تهیه می شود و به عنوان تولید داخلی ارائه نمی شود.
• وزن اسمی: 300 تا 27,500 کیلوگرم → بر اساس بار نگهداری مهندسی شده، شرایط بستر دریا، روش نصب و طراحی تایید شده لنگر انتخاب کنید.
• ساخت: ساخت فولادی جوشی → هندسه حیاتی، کیفیت جوش، NDT و کنترل ابعادی از نقشه تایید شده و برنامه بازرسی پیروی می کنند.
• مواد: فولاد ملایم / فولاد با استحکام بالا تایید شده پروژه؛ فولاد ضد زنگ مشروط به تأیید → درجه دقیق و پذیرش کلاس قبل از سفارش مورد نیاز است.
• ظرفیت نگهداری: خاص پروژه → وزن اسمی نباید بدون تأیید لنگراندازی و ژئوتکنیکی مستقیماً به بار نگهداری تضمین شده تبدیل شود.
• اتصال زنجیر: بعد F به علاوه جزئیات اتصال تایید شده → قطر زنجیر، درجه، حلقه انتهایی، شگل و گردان باید به عنوان یک سیستم تأیید شوند.
• عملیات سطحی: رنگ قیر سیاه، رنگ ضد خوردگی، یا پوشش سفارشی → پوشش نهایی و بازرسی از قرار گرفتن در معرض پروژه و مشخصات پیروی می کند.
• الزام گواهینامه: مطابق با دامنه پروژه در دسترس است → طراحی تایید شده، تست اثبات، نظارت کلاس و اسناد باید در مشخصات خرید ذکر شود.

نحوه کار

لنگر با باله های جهت دار به سمت بستر دریا مستقر می شود → یک کشش تنظیم کنترل شده لنگر را تثبیت کرده و به سمت جهت نفوذ می چرخاند → هندسه باله باز وارد خاک می شود → منطقه باله جاسازی شده مقاومت بستر دریا را بسیج می کند → بار لنگراندازی از طریق شفت و اتصال دهنده به زنجیر لنگر منتقل می شود → بازیابی از رویه جابجایی لنگر تایید شده پیروی می کند.

کاربردها

سیستم های لنگراندازی موقت دریایی | لایروب ها و مجموعه های ساخت و ساز دریایی | شناورهای لنگراندازی | شناورها و سازه های دریایی | واحدهای دریایی مشروط به طراحی پروژه | بسته های جایگزینی لنگر و زنجیر.

گواهینامه ها و دامنه عرضه

بازرسی و صدور گواهینامه طبقه بندی می تواند مطابق با نوع تایید شده یا طراحی پروژه، تأیید سازنده، قابلیت ردیابی مواد، الزام تست اثبات و حضور بازرس ترتیب داده شود. در دسترس بودن مشروط به تأیید سفارش و تأیید کلاس است؛ همه گواهینامه های ذکر شده به طور خودکار عرضه نمی شوند.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

دامنه عرضه هماهنگ اختیاری ممکن است شامل زنجیر لنگر، شگل لنگر یا اتصال دهنده پروژه، گردان / پیشرو، قفسه لنگر، گواهینامه های تست، برنامه بسته بندی و ترتیب حمل و نقل باشد، مشروط به مشخصات تأیید شده.

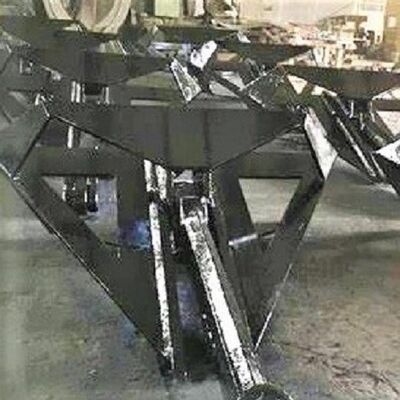

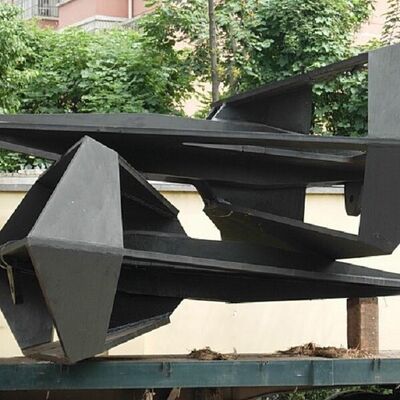

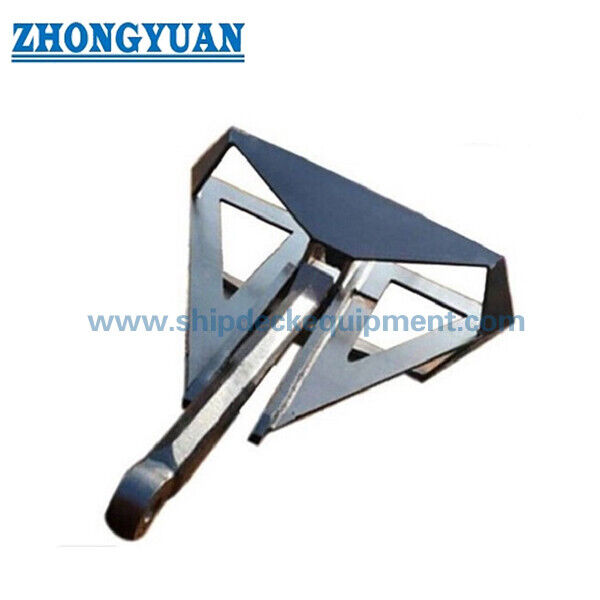

نقشه و عکس ها

سوالات متداول

سوال 1: وزن صحیح لنگر دلتا فلیپر چگونه باید انتخاب شود؟

پاسخ 1: از بار نگهداری مورد نیاز از تجزیه و تحلیل لنگراندازی همراه با داده های بستر دریا، زاویه خط، روش نصب، هندسه لنگر و ضرایب ایمنی پروژه استفاده کنید. وزن اسمی لنگر تنها یکی از ورودی های انتخاب است و نباید به عنوان ظرفیت نگهداری تضمین شده تلقی شود.

سوال 2: آیا توصیف HHP یک مقدار قدرت نگهداری جهانی را ارائه می دهد؟

پاسخ 2: خیر. HHP یک دسته طراحی یا تأیید لنگر است، نه یک رتبه بندی واحد kN که برای هر بستر دریا و نصب اعمال می شود. طراحی ارائه شده، مبنای تست تایید شده، شرایط خاک، نفوذ و الزامات کلاس باید برای پروژه تأیید شود.

سوال 3: آیا لنگر و زنجیر لنگر می توانند به عنوان یک بسته هماهنگ عرضه شوند؟

پاسخ 3: بله، عرضه می تواند زمانی هماهنگ شود که قطر و درجه زنجیر، طول کل، حلقه های انتهایی، شگل ها، گردان ها، دامنه تست اثبات و گواهینامه، حفاظت در برابر خوردگی، بسته بندی و الزامات تحویل ارائه شوند. نقشه اتصال لنگر باید قبل از قیمت گذاری نهایی بررسی شود.
