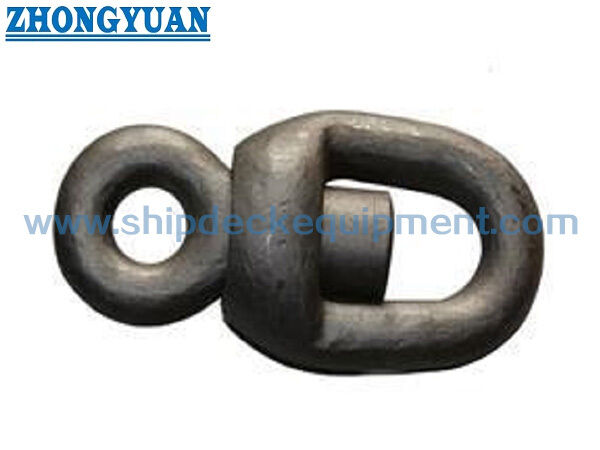

لنگر زنجير جلو رانر سوئیول 14 ′′ 162 میلی متر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | چرخش زنجیر لنگر | مواد: | فولاد آهنگری یا فولاد ریخته گری |
|---|---|---|---|
| درمان سطحی: | گالوانیزه یا سفارشی | درجه: | U2، U3 |
| قطر اسمی: | 14 تا 162 میلی متر | بار اثبات: | 82KN تا 11180KN |
| بار: | 116KN تا 15980KN | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره |
| برجسته کردن: | گردان زنجیر لنگر 82KN,زنجیر چرخان لنگر DNV-GL 82KN,زنجیر لنگر و لنگر ISO45001 |
||
توضیحات محصول
زنجیر لنگررانر جلو، سوئیول، 14×162 میلیمتر
خلاصه ی محصول
چرخش چرخدار پیشانی زنجیر لنگر یک دستگاه چرخشی است که در یک ترتیب اتصال لنگر-زنجیر کشتی برای کاهش تراکم چرخش بیش از حد هنگام تغییر جهت لنگر و زنجیره استفاده می شود.آن را بین قطعات متصل به همگام لنگر زنجیره و حمل تنش محوری زنجیره از طریق چشم بار تحمل در حالی که اجازه چرخش نسبی در اطراف محور زنجیرهاین قطعه بخشی از سیستم لنگرگیری است و نباید به عنوان یک دستگاه بلند کردن عمومی توصیف یا انتخاب شود.
مشخصات ارائه شده شامل ساخت فولاد جعل شده یا فولاد ریخته شده، درمان سطح گالوانیزه یا سفارشی و محدوده قطر اسمی از 14 تا 162 میلی متر است.جدول پارامترهای دقیق ارائه شده برای این صفحه پوشش 14 تا 46 میلی مترجدول درجه U2 یا U3 قابل استفاده، درجه مواد، درمان حرارتی، ابعاد بالاتر از 46 میلی متر، دامنه آزمایش، علامت گذاری،و مدارک طبقه بندی باید قبل از تولید در مقایسه با نقشه تایید شده و مشخصات سفارش تایید شود.
مشخصات سریع
- نوع محصول: چرخش زنجیره لنگر 360 ° → نصب چرخش برای ترتیب زنجیره لنگر.
- درجه زنجیره: درجه U2 یا U3 → باید تایید شود زیرا مقاومت و بار شکستن برای هر درجه خاص است.
- قطر اسمی: 14162 میلی متر → ابعاد و بارهای دقیق در حال حاضر 1446 میلی متر را پوشش می دهد.
- محدوده بار عرضه شده برای 14 ′′46 mm: بار ثابت 82 ′′837 kN و بار شکستن 116 ′′1170 kN → هیچ یک از این مقادیر SWL نیست.
- ساخت: فولاد جعل شده یا فولاد ریخته → درجه دقیق مواد، درمان حرارتی و مسیر تولید باید تأیید شود.
- درمان سطح: گالوانیزه یا سفارشی → روش پوشش و ضخامت مطابق با مشخصات سفارش تایید شده است.
- تطبیق اتصال: انتخاب با لینک های مجاور، زنجیرها، هندسه چشم و فاصله مفصل → قطر به تنهایی کافی نیست.
- صدور گواهینامه و آزمایش: با توجه به نیاز پروژه در دسترس است → کلاس تایید، دامنه شاهد، ردیابی و اسناد آزمایش قبل از نقل قول.
پارامترهای فنی اصلی
|
قطر d (ملی متر) |
طول L (ملی متر) |
عرض B (ملی متر) |
بار ثابت (kN) |
بار شکستن (kN) |
|---|---|---|---|---|
| 14 | 136 | 66 | 82 | 116 |
| 16 | 155 | 75 | 107 | 150 |
| 17.5 | 170 | 82 | 127 | 179 |
| 19 | 184 | 89 | 150 | 211 |
| 20.2 | 199 | 96 | 175 | 244 |
| 22 | 213 | 103 | 200 | 280 |
| 24 | 233 | 113 | 237 | 332 |
| 26 | 252 | 122 | 278 | 389 |
| 28 | 272 | 132 | 321 | 449 |
| 30 | 291 | 141 | 368 | 514 |
| 32 | 310 | 150 | 417 | 583 |
| 34 | 330 | 160 | 468 | 655 |
| 36 | 349 | 169 | 523 | 732 |
| 38 | 369 | 179 | 581 | 812 |
| 40 | 388 | 188 | 640 | 896 |
| 42 | 407 | 197 | 703 | 981 |
| 44 | 427 | 207 | 769 | 1080 |
| 46 | 446 | 216 | 837 | 1170 |
راهنمای انتخاب و تحقیق
مرحله ۱: پیکربندی مورد نیاز محصول را تأیید کنید: یک چرخدار، زنجیر چرخدار، پیشگام چرخدار یا مجموعه اتصال زنجیره ی لنگر کامل.
مرحله ۲: قطر اسمی زنجیره و درجه زنجیره U2 یا U3 را از برنامه ی زنجیره ی لنگر مورد تایید کشتی تأیید کنید.
مرحله ۳: پیوند های مشترک مجاور، پیوند های بزرگ، پیوند های پایینی، زنجیرهای پیوستن یا زنجیرهای لنگر، از جمله ابعاد چشم و فاصله مفصل را تأیید کنید.
مرحله ۴: تایید ساخت ساخت ساخته شده یا ریخته شده، درجه فولاد دقیق، درمان حرارتی، تحمل ابعاد، ماشینکاری و آزمایش غیر مخرب.
مرحله پنجم: تایید گالوانیزه شدن یا دیگر پایان، علامت گذاری محصول، ردیابی شماره گرما، گواهینامه مواد، رکورد تست بار، جامعه کلاس و دامنه شاهدان.
مرحله ۶: مقدار، نوع کشتی، وضعیت ساخت جدید یا جایگزین، نقشه تایید شده یا عکس های واضح، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
چشم اتصال بالایی ♪ ♪ بدن چرخنده مرکزی ♪ ♪ چشم اتصال پایین ♪ ♪ انتقال های حمل گرد ♪ ♪ ساخت فولادی جعل یا ریخته شده ♪
مادی، تست بار و مزایای کیفیت
- چرخدار چرخش نسبی را در ترتیب زنجیره لنگر پایان فراهم می کند و به کاهش انتقال بیش از حد پیچ در کابل زنجیره ای استود لینک کمک می کند.
- قطر اسمی باید با برنامه زنجیره مطابقت داشته باشد، در حالی که طول کلی، عرض، باز شدن چشم، هندسه مناسب مجاور و فضای موجود مفصل نیز باید بررسی شود.
- برای واحدهای جعل شده، درجه فولاد، کاهش جعل، درمان حرارتی، ماشینکاری، کنترل ابعاد، آزمایش مکانیکی و NDT باید از روش تولید تأیید شده پیروی کنند.
- برای واحدهای ریخته شده، درجه فولاد ریخته شده، درمان حرارتی، صلابت ریخته، ماشینکاری، کنترل ابعاد و NDT باید به طور جداگانه از مسیر جعل مشخص شود.
- سطوح چرخش و جفت گیری باید حرکت و فاصله مشخص شده در نقشه تایید شده را بدون بازی بیش از حد یا دخالت فراهم کنند.
- بارهای ضد شکستن و قطع کننده مخصوص درجه باید تأیید شوند. اتصال کامل لنگر زنجیره توسط کمترین جزء مناسب در مسیر بار محدود می شود.
- پس از گالوانیزه کردن یا پوشش دادن، ابعاد، علامت گذاری ها، تناسب اتصال و وضعیت چرخش باید بررسی شود که در آن جمع آوری پوشش می تواند بر روی مونتاژ تأثیر بگذارد.
- اسناد بازرسی می تواند شامل گواهینامه مواد، گزارش ابعاد، گزارش NDT، سوابق بار اثبات، سوابق شاهدان کلاس، علامت گذاری محصول،و سوابق پوشش با توجه به دامنه سفارش توافق شده.
ویژگی های سفارشی
- دسته بندی محصول: لوازم جانبی زنجیر لنگر → استفاده شده در سیستم لنگرگذاری کشتی، نه خدمات بلند کردن عمومی.
- عملکرد: اتصال زنجیره چرخش → به کاهش تراکم چرخش بیش از حد در ترتیب زنجیره لنگر پایان کمک می کند.
- چرخش: نامگذاری 360 ° → اجازه می دهد چرخش نسبی در اطراف محور زنجیره؛ حرکت واقعی به بار، تراز، فرسایش، خوردگی و هندسه اتصال بستگی دارد.
- قطر اسمی: 14162 میلی متر → با توجه به برنامه تایید شده لنگر زنجیره ای و لوازم مربوطه انتخاب می شود.
- درجه زنجیره: U2 / U3 → استفاده از مواد و برنامه بارگذاری مناسب برای درجه خاص.
- ماده: فولاد جعل شده یا فولاد ریخته → درجه فولاد دقیق و وضعیت درمان حرارتی باید تأیید شود.
- درمان سطح: گالوانیزه یا سفارشی → سیستم پوشش، ضخامت و معیارهای پذیرش خاص پروژه است.
- پایه بار: بار ثابت و بار شکستن → هیچ یک از این مقادیر SWL یا بار کاری مجاز نیستند.
- مرجع استاندارد: ایزو 1704:2022 ممکن است برای اجزای زنجیره ی لنگر بند با لینک استند اعمال شود → انطباق واقعی باید از طراحی و الزامات طبقه تایید شده تأیید شود.
- نیاز به گواهینامه: با توجه به دامنه پروژه در دسترس است → نوع گواهینامه و گواهینامه کلاس باید قبل از تولید توافق شود.
چگونه کار می کند
Anchor changes orientation → Torsional rotation develops in the anchor-end chain components → The swivel permits relative rotation between its connection eyes → Excessive twist transfer into the chain cable is reduced → Axial chain load remains carried through the confirmed connection arrangement
درخواست ها
Ship bow anchoring systems | Outboard anchor-chain shots | Anchor-to-chain connection arrangements | Merchant vessels | Bulk carriers | Tankers | Container ships | General cargo vessels | Tugboats and workboats | Newbuilding and replacement projects
گواهینامه ها و مزایا
گواهینامه ها و بازرسی طبقه بندی می تواند با توجه به نیاز پروژه، مسیر تولید تایید شده، ردیابی مواد، روش آزمایش و دامنه بررسی تنظیم شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

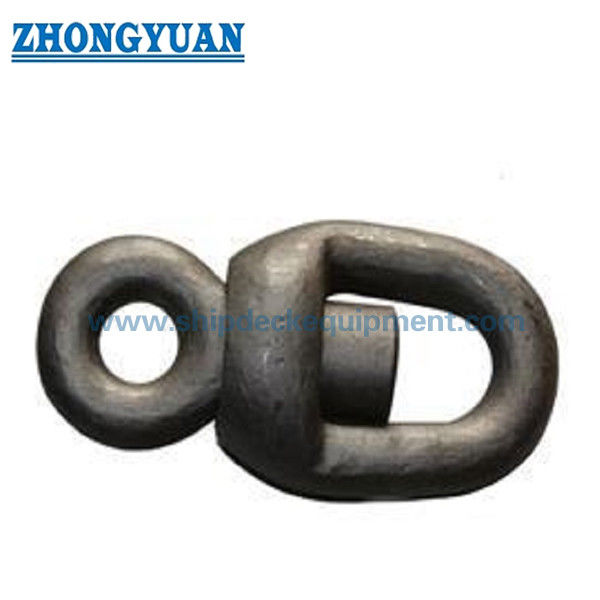

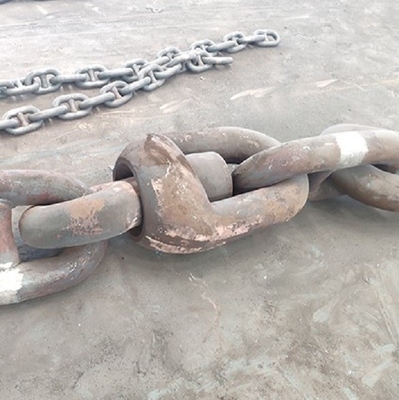

نقاشی و عکس
سوالات عمومی
سوال 1: آیا بار ثابت و بار شکستن با SWL یکسان است؟
A1: نه. بار ثابت یک مقدار آزمایش تایید مشخص شده است، در حالی که بار شکستن یک مقدار حداقل یا مقاومت مخرب است. SWL نیز نیست. انتخاب باید طبق درجه زنجیره تایید شده باشد،برنامه نصب، و پایه طراحی سیستم لنگرگیری.
س2: آیا 360 درجه به این معنی است که چرخ در حال چرخش آزاد تحت فشار کامل زنجیره است؟
A2: این نام نشان دهنده عملکرد چرخش مورد نظر در اطراف محور زنجیره است. حرکت واقعی به تراز، تنش زنجیره، هندسه اتصال، فرسایش، خوردگی،و وضعیت نگهدارینباید به عنوان یک چرخنده آزاد تحت هر شرایط بارگذاری تبلیغ شود.
س3: برای نقل قول چه اطلاعاتی لازم است؟
A3: پیکربندی محصول، قطر اسمی، درجه U2 یا U3، پیوندهای مجاور و زنجیرها، مسیر مواد جعل شده یا ریخته شده، درمان سطح، آزمایش و دامنه گواهینامه، مقدار،نقشه یا عکس، مقصد تحویل و زمان تحویل مورد نیاز.
