زنجیر لنگرگاه فراساحلی جوش داده شده با جوش لب به لب فلش | زنجیر با پین و بدون پین برای سکوها، FPSO و شناورها

مرور کلی محصول

زنجیر لنگرگاه فراساحلی جوش داده شده با جوش لب به لب فلش برای سیستم‌های لنگرگاه دائمی یا موقت مورد استفاده واحدهای شناور فراساحلی و تأسیسات بارگیری فراساحلی عرضه می‌شود. کاربردهای معمول پروژه شامل سیستم‌های لنگرگاه FPSO و FSO، واحدهای تولید شناور، واحدهای حفاری فراساحلی متحرک، لنگرگاه‌های تک نقطه‌ای، شناورهای فراساحلی و سایر سازه‌های شناور فراساحلی است. هر سفارش زنجیر باید با قطر اسمی، پیکربندی حلقه، درجه، طول پیوسته، چیدمان اتصال انتهایی، بارهای آزمون مشخص شده، سرویس طراحی و الزامات طبقه‌بندی تعریف شود.

ما زنجیر را از طریق تولیدکنندگان واجد شرایط زنجیر عرضه می‌کنیم و دامنه فنی و مستندات را هماهنگ می‌کنیم؛ این صفحه زنجیر را به عنوان تولید داخلی ارائه نمی‌دهد. مسیر تولید تأیید شده معمولاً از میله فولادی آلیاژی نورد شده، شکل‌دهی حلقه داغ، جوش لب به لب فلش و عملیات حرارتی کنترل شده استفاده می‌کند، که پس از آن بازرسی ابعادی، بارگذاری اثبات، تست شکست نمونه، تست مکانیکی و بازرسی غیر مخرب مطابق با قوانین کلاس انتخاب شده و رویه تولید تأیید شده انجام می‌شود. سرویس طولانی مدت در آب دریا همچنین نیازمند بررسی خاص پروژه برای میزان خوردگی، خستگی، سایش، خمش خارج از صفحه، تعامل با بستر دریا، حفاظت کاتدی و استراتژی بازرسی است.

مشخصات سریع

• دسته بندی محصول: عرضه زنجیر لنگرگاه فراساحلی → برای قطعات زنجیر در سیستم‌های لنگرگاه فراساحلی مهندسی شده در نظر گرفته شده است، نه برای بلند کردن بار عمومی.
• قطر اسمی زنجیر: 34–200 میلی متر → قطر نهایی موجود به درجه، نوع حلقه، محدوده کارخانه تأیید شده، ظرفیت دستگاه تست و الزامات کلاس پروژه بستگی دارد.
• پیکربندی حلقه: حلقه معمولی با پین یا بدون پین → حلقه‌های انتهایی، حلقه‌های انتهایی بزرگ شده، حلقه‌های اتصال، شگل‌ها و رابط‌های ویژه طبق نقشه‌های تأیید شده در صورت گنجانده شدن عرضه می‌شوند.
• محدوده درجه: R3 / R3S / R4 / R4S / R5 به عنوان درجه‌های مرجع تثبیت شده → R6 و نامگذاری "RQ3" عرضه شده نیاز به تأیید در برابر قوانین کلاس انتخاب شده و تأیید کارخانه دارد.
• مسیر تولید: میله فولادی نورد شده، شکل‌دهی داغ، جوش لب به لب فلش و عملیات حرارتی کنترل شده → سوابق جوشکاری و عملیات حرارتی بخشی از فرآیند تولید تأیید شده است.
• دامنه تست: تست بار اثبات، تست بار شکست نمونه، تست کشش و شارپی، بازرسی ابعادی، بازرسی چشمی و NDE → فرکانس دقیق و حضور ناظر مطابق با قوانین کلاس انتخاب شده است.
• وضعیت سطح: سندبلاست یا شات بلاست، با رنگ مشکی یا پرداخت مشخص شده پس از پذیرش → پوشش جایگزین میزان خوردگی پروژه، حفاظت کاتدی یا مدیریت یکپارچگی نیست.
• گواهینامه: گواهینامه طبقه‌بندی می‌تواند از طریق تولیدکننده تأیید شده ترتیب داده شود → دامنه گواهینامه، حضور ناظر، قابلیت ردیابی و مستندات باید قبل از سفارش توافق شود.

پارامترهای فنی اصلی

ویژگی مواد

راهنمای انتخاب و استعلام زنجیر لنگرگاه

مرحله 1: کاربرد فراساحلی را تعریف کنید: FPSO، FSO، واحد تولید شناور، واحد حفاری، شناور، لنگرگاه تک نقطه‌ای، گسترش موقت، یا سازه شناور دیگر؛ عمر طراحی، عمق آب و موقعیت قطعه زنجیر را بیان کنید.

مرحله 2: قطر اسمی، پیکربندی حلقه با پین یا بدون پین، درجه زنجیر، طول پیوسته مورد نیاز، تعداد طول‌های زنجیر و چیدمان حلقه انتهایی / لوازم جانبی را تأیید کنید.

مرحله 3: مبنای طراحی پروژه یا بارهای آزمون اثبات و شکست مشخص شده را ارائه دهید. بار آزمون شکست یک مقدار پذیرش تولید است و نباید به عنوان SWL عملیاتی استفاده شود.

مرحله 4: میزان خوردگی، الزامات پوشش، رابط حفاظت کاتدی، تماس با بستر دریا، مناطق سایش، ارزیابی خستگی یا خمش خارج از صفحه و فلسفه بازرسی در حین سرویس را تأیید کنید.

مرحله 5: جامعه طبقه‌بندی، نسخه قوانین قابل اجرا، الزامات تولیدکننده تأیید شده، حضور ناظر، دامنه NDE، علامت‌گذاری، قابلیت ردیابی و بسته مستندات را تأیید کنید.

مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، الزامات بسته‌بندی / جابجایی، طرح زنجیر، نقشه‌های رابط و هر لیست فروشنده تأیید شده یا مشخصات پروژه را ارائه دهید.

پیکربندی زنجیر

میله فولادی آلیاژی نورد شده | حلقه‌های معمولی شکل‌دهی شده داغ | بستن حلقه با جوش لب به لب فلش | هندسه حلقه با پین یا بدون پین | عملیات حرارتی کنترل شده | حلقه‌های انتهایی / حلقه‌های انتهایی بزرگ شده / لوازم جانبی اتصال طبق نقشه تأیید شده | طول‌های زنجیر پیوسته قابل ردیابی

مزایای تولید، تست و عرضه

• عرضه از طریق کارخانه‌های زنجیر واجد شرایط هماهنگ می‌شود و به نقل قول اجازه می‌دهد تا با قطر تأیید شده، درجه، مسیر عملیات حرارتی، ظرفیت تست و دامنه طبقه‌بندی همسو شود.
• جوش لب به لب فلش خود حلقه زنجیر را می‌بندد؛ اتصال پین، در صورت استفاده، یک جزئیات جداگانه است و باید از ساختار و محدودیت‌های جوشکاری خاص درجه تأیید شده پیروی کند.
• گرمایش میله، پارامترهای جوشکاری فلش، عملیات حرارتی، بررسی‌های ابعادی و نتایج تست باید قابل ردیابی به طول زنجیر پیوسته و بسته گواهی باقی بمانند.
• طول کامل زنجیر طبق الزامات قابل اجرا بارگذاری اثبات می‌شود، در حالی که تست شکست بر روی نمونه‌های نماینده با فرکانس نمونه‌برداری تجویز شده انجام می‌شود.
• بازرسی چشمی و NDE بر روی سطوح حلقه و ناحیه جوش فلش تمرکز دارند. MT، UT، یا سایر روش‌های تأیید شده، معیارهای پذیرش و حضور ناظر توسط قوانین کلاس انتخاب شده تعریف می‌شوند.
• درجه مواد بالاتر جایگزین خودکار درجه پایین‌تر نیست. تأیید تولیدکننده، مشخصات مواد، طراحی حلقه، پارامترهای جوشکاری، عملیات حرارتی و تست‌ها خاص درجه هستند.
• برای لنگرگاه‌های دائمی، انتخاب باید به جای تنها درجه کششی، به خستگی، از دست دادن خوردگی، سایش بین حلقه‌ها، خمش خارج از صفحه، تعامل با بستر دریا و برنامه‌ریزی مدیریت یکپارچگی بپردازد.
• متن گواهی و مستندات قبل از تولید توافق می‌شود و خطر عدم تطابق بین سفارش خرید، دامنه تولیدکننده تأیید شده، برنامه بازرسی کلاس و گواهی نهایی زنجیر را کاهش می‌دهد.

ویژگی‌های سفارشی

• نقش عرضه: تاجر زنجیر لنگرگاه فراساحلی و تأمین کننده پروژه → تولید زنجیر، عملیات حرارتی، تست و بازرسی کلاس توسط کارخانه زنجیر تأیید شده انجام می‌شود.
• مبنای استاندارد مرجع: ISO 20438 و الزامات زنجیر لنگرگاه فراساحلی خاص کلاس → نسخه نهایی قرارداد و تفسیر کلاس حاکم است.
• محدوده قطر: 34–200 میلی متر → محدوده تأیید شده واقعی به درجه، نوع حلقه، تأیید کارخانه و ظرفیت تست بستگی دارد.
• نوع حلقه: حلقه معمولی با پین / بدون پین → حلقه‌های انتهایی پروژه و لوازم جانبی نیاز به نقشه‌های رابط تأیید شده دارند.
• درجه: R3 / R3S / R4 / R4S / R5 → R6 و نامگذاری RQ3 عرضه شده مشمول تأیید است.
• مسیر تولید: شکل‌دهی داغ + جوش لب به لب فلش + عملیات حرارتی → سوابق فرآیند باید در صورت نیاز در پرونده بازرسی گنجانده شوند.
• مبنای تست: بار اثبات + بار شکست نمونه + تست مکانیکی + NDE → مقادیر و فرکانس از قوانین کلاس انتخاب شده و مشخصات تأیید شده پیروی می‌کنند.
• پرداخت سطح: سندبلاست شده و رنگ مشکی یا طبق مشخصات → میزان خوردگی و حفاظت کاتدی موارد طراحی سیستم باقی می‌مانند.
• مستندات: گواهی زنجیر، گزارش‌های بازرسی و تست، گزارش‌های NDE، قابلیت ردیابی مواد، علامت‌گذاری و سوابق تولید → لیست نهایی باید در سفارش خرید توافق شود.

نحوه کار

بارهای محیطی بر واحد شناور عمل می‌کنند → کشش خط لنگر از طریق هر حلقه زنجیر منتقل می‌شود → هندسه زنجیر و سیستم لنگرگاه کامل نیروی بازگرداننده را فراهم می‌کنند → حلقه‌های انتهایی و اتصالات بار را به لنگر یا فونداسیون لنگرگاه منتقل می‌کنند → بازرسی و مدیریت یکپارچگی سایش، خوردگی، تغییر شکل و خستگی را در طول سرویس نظارت می‌کنند.

کاربردها

لنگرگاه‌های دائمی FPSO و FSO | واحدهای تولید شناور | واحدهای حفاری فراساحلی متحرک | سیستم‌های لنگرگاه تک نقطه‌ای | سیستم‌های بارگیری فراساحلی | شناورهای فراساحلی | سازه‌های شناور فراساحلی | سیستم‌های لنگرگاه از پیش نصب شده | گسترش لنگرگاه موقت فراساحلی

گواهینامه‌ها و مستندات

گواهینامه طبقه‌بندی و مستندات بازرسی می‌تواند مطابق با الزامات پروژه، دامنه تولیدکننده تأیید شده، نسخه قوانین قابل اجرا و رویه تأیید کلاس ترتیب داده شود. گواهینامه فرض نمی‌شود که گنجانده شده باشد مگر اینکه در نقل قول و سفارش خرید ذکر شده باشد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده.

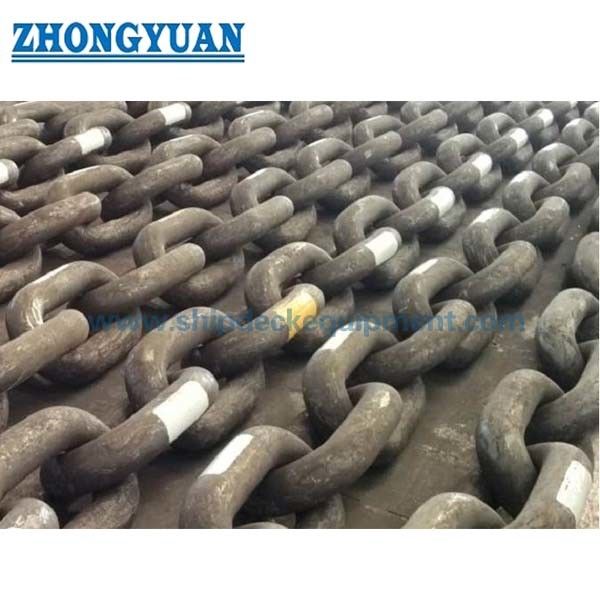

نقشه و عکس‌ها

سوالات متداول

س1: تفاوت اصلی انتخاب بین زنجیر لنگرگاه فراساحلی با پین و بدون پین چیست؟

پ1: زنجیر بدون پین معمولاً برای سیستم‌های لنگرگاه دائمی با عمر طراحی مشخص و برنامه نصب در نظر گرفته می‌شود. زنجیر با پین ممکن است در مواردی انتخاب شود که پایداری جابجایی، سازگاری با چرخ زنجیر، یا چیدمان پروژه تأیید شده نیاز به هندسه پین‌دار داشته باشد. انتخاب نهایی باید توسط طراح لنگرگاه انجام شود و توسط جامعه طبقه‌بندی انتخاب شده پذیرفته شود.

س2: آیا بار شکست منتشر شده می‌تواند به عنوان ظرفیت عملیاتی زنجیر یا SWL در نظر گرفته شود؟

پ2: خیر. بار اثبات و بار تست شکست مقادیر تولید و گواهینامه هستند. کشش مجاز طراحی توسط تجزیه و تحلیل کامل سیستم لنگرگاه، معیارهای حد حالت، عوامل طراحی، ارزیابی خستگی، میزان خوردگی، وضعیت زنجیر و استاندارد پروژه قابل اجرا تعیین می‌شود.

س3: چه اطلاعاتی برای نقل قول گواهی شده توسط کلاس مورد نیاز است؟

پ3: نوع واحد فراساحلی، عمر طراحی، قطر اسمی، نوع حلقه، درجه، طول پیوسته، چیدمان حلقه انتهایی و لوازم جانبی، مبنای بار اثبات / شکست مشخص شده، الزامات خوردگی، جامعه کلاس و نسخه قوانین، دامنه حضور ناظر و NDE، لیست اسناد، مقدار، مقصد و برنامه تحویل را تأیید کنید.
