لوازم جانبی زنجیر لنگر از فولاد فورج و ریخته شده برای سیستم های لنگرگیری دریایی و لنگرگیری دریایی

لوازم جانبی زنجیر لنگر از فولاد فورج و ریخته شده برای سیستم های لنگرگیری دریایی و لنگرگیری دریایی

خلاصه ی محصول

این طیف محصول شامل لوازم جانبی زنجیره لنگر فولادی است که برای اتصال، پایان دادن، چرخش، بزرگ کردن یا سازگاری با مجموعه های زنجیره ای در سیستم های لنگرگذاری کشتی و لنگرگذاری دریایی استفاده می شود.اقلامي که در دسترس هستند شامل بند هاي کنتر هستند، اتصال زنجيرها، زنجيرهای پایینی، چرخ ها، زنجيرهای چرخ دار، زنجيرهای بوئی، گروه های چرخ دار، صفحات، پیوندهای مشترک، پیوندهای بزرگ، پیوندهای پایینی و اجزای اتصال خاص پروژه.

لوازم جانبی از طریق شرکای تولید کننده زنجیره لنگر واجد شرایط عرضه می شوند و به جای اینکه به عنوان محصولات تولید شده در خانه ارائه شوند. انتخاب بر اساس قطر اسمی زنجیره است،درجه زنجیره ای، هندسه پیوند جفت گیری، الزامات مقاومت و بار شکستن، ترتیب پین، مسیر مواد، درمان حرارتی، محدوده بازرسی و اسناد طبقه بندی.در دسترس بودن انبار ممکن است به درخواست های فوری تعمیر یا جایگزینی کشتی کمک کند.، اما مورد واقعی، درجه، ابعاد، علامت گذاری و گواهینامه دسته باید قبل از نقل قول تایید شود.

انواع لوازم جانبی موجود

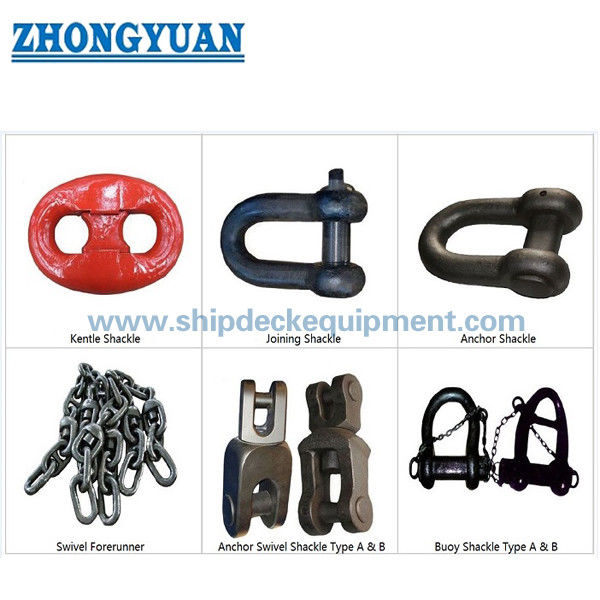

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link

مشخصات سریع

• دسته محصول: لوازم جانبی زنجیر لنگر و زنجیر لنگر → برای تکمیل یا جایگزینی مجموعه های زنجیره ای استفاده می شود، نه به عنوان سخت افزار بلند کردن عمومی.
• محدوده قطر اسمی: 12.5×162 میلی متر به عنوان محدوده عرضه → در دسترس بودن نهایی بستگی به نوع لوازم جانبی، درجه، تایید سازنده و وضعیت موجودی دارد.
• مسیرهای مواد: فولاد جعل شده، فولاد ریخته شده یا ساخت میله ای → فرآیند مجاز بستگی به طراحی لوازم جانبی و قانون کلاس قابل استفاده دارد.
• درجه های زنجیره لنگر دریایی: U2 / U3 که در اطلاعات ارائه شده ذکر شده است → نام دقیق کلاس و دامنه گواهینامه برای هر مورد باید تأیید شود.
• درجه بندي در ساحل: R3 / R3S / R4 به عنوان موجود اعلام شده است → درجه بندي در ساحل نیاز به تولید جداگانه تایید شده، درمان حرارتی، آزمایش و ردیابی دارد.
• حفاظت از سطح: رنگ سیاه یا گالوانیزه گرم → انتخاب پوشش باید خدمات زنجیره ای، تناسب ابعاد، توالی بازرسی و مشخصات پروژه را در نظر بگیرد.
• محدوده ی دقیق بوئی-شاکل: قطر نامی زنجیره 3890 میلی متر → جدول مرجع ارائه شده شامل بارهای آزمایش درجه M2 / M3 و وزنه های نوع A / نوع B است.
• عرضه و اسناد: سفارش سهام یا پروژه → سازنده، مواد، آزمایش، NDE و اسناد کلاس تنها با توجه به دامنه سفارش تایید شده در دسترس هستند.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: لوازم جانبی دقیق را شناسایی کنید: زنجیر کنتر، زنجیر انتهای، چرخنده، گروه چرخنده، زنجیر بوئی، پیوند بزرگ شده یا سایر قطعات اتصال.

مرحله ۲: قطر اسمی زنجیره، ساخت زنجیره، درجه، استاندارد یا قاعده کلاس قابل اجرا و ابعاد مناسب پیوندهای زنجیره مجاور را تأیید کنید.

مرحله 3: بار ثابت مورد نیاز، بار شکستن یا پایه آزمایش گواهی شده را ارائه دهید. SWL، بار ثابت یا MBL را جایگزین یکدیگر نکنید.

مرحله ۴: تایید ساخت قطعات جعل شده، ریخته شده یا رول شده؛ وضعیت درمان حرارتی؛ ترتیب پین و قفل؛ و هرگونه محدودیت در تعمیر جوش.

مرحله پنجم: تکمیل سطح، علامت گذاری، NDE، گزارش ابعاد، ردیابی مواد، گواهی سازنده و گواهی کلاس قبل از نقل قول را تأیید کنید.

مرحله ۶: مقدار، زمان تحویل مورد نیاز، مقصد، اضطراری برای جایگزینی انبار، نوع کشتی یا واحد دریایی و نقشه یا عکس های واضح از بخش موجود را ارائه دهید.

ساختار

Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish

مادی، تولید و مزایای بازرسی

• هندسه لوازم جانبی با زنجیره اتصال مطابقت دارد ، زیرا قطر اسمی به تنهایی مناسب بودن بین زنجیر ، چرخش ، پیوند آخر ، پیوند بزرگ شده و کابل زنجیره ای مجاور را تایید نمی کند.
• لوازم جفت شده مسیر بار جفت شده را فراهم می کنند زمانی که طراحی و مسیر مواد تایید شده جفتکاری را مشخص می کند.جایگزین های میله های ریخته شده یا رول شده تنها در صورتی که طراحی و تأییدیه قابل اجرا اجازه دهد، ارائه می شود..
• درمان حرارتی بر اساس درجه و مسیر تولید انتخاب می شود و قبل از مراحل اثبات، شکستن، مکانیکی و بازرسی مشخص شده تکمیل می شود.
• برای عرضه های طبقه بندی شده، شناسایی مواد، شماره گرما، علامت درجه و اسناد آزمایش باید از مواد تایید شده تا لوازم جانبی نهایی قابل ردیابی باشد.
• لوازم جانبی R3 / R3S / R4 دریایی به عنوان یک حوزه تأییدیه و صلاحیت جداگانه از لوازم جانبی زنجیره لنگر کشتی U2 / U3 معمولی مورد استفاده قرار می گیرند.
• بازرسی ابعاد باید شامل قطر پین، سوراخ های جفت گیری، سطوح ناقل، فاصله های قفل و ابعاد مورد نیاز برای اتصال به مجموعه زنجیره ای موجود باشد.
• اقلام موجودی انتخاب شده می توانند زمان تعمیر را با توجه به بازرسی فیزیکی، تأیید ابعاد، تأیید درجه و در دسترس بودن گواهینامه ها کوتاه کنند.

ویژگی های سفارشی

• وضعیت عرضه: محصول عرضه شده → از طریق شرکای تولید کننده زنجیره لنگر واجد شرایط عرضه شده؛ تولید کننده تأیید شده با نقل قول تأیید می شود.
• طیف محصول: لوازم جانبی زنجیره ای استاندارد و ویژه → انتخاب شامل اتصال، پایان، چرخش، بزرگ شدن و رابط های بو یا لنگر است.
• قطر اسمی: محدوده عرضه 12.5 162 میلی متر → محدوده اندازه تایید شده با نوع لوازم جانبی، درجه و سازنده متفاوت است.
• درجه دریایی: U2 / U3 → تنها زمانی استفاده شود که درجه و گواهینامه لنگر زنجیر کشتی مشخص شده تأیید شود.
• درجه دریایی: R3 / R3S / R4 → نیاز به تایید زنجیره لنگر دریایی، مواد کنترل شده، درمان حرارتی، آزمایش و ردیابی دارد.
• مسیر مواد: فولاد جعل شده / ریخته / رول → مسیر نهایی از طراحی لوازم جانبی، الزامات کلاس و فرآیند تولید تایید شده پیروی می کند.
• پایان سطح: سیاه رنگ شده / گالوانیزه شده → پایان نهایی مطابق با محیط سرویس و مشخصات پروژه است.
• دامنه گواهینامه: بر اساس الزامات سفارش → گواهینامه کلاس، سوابق مواد، آزمایش، NDE و علامت گذاری به عنوان موارد استاندارد فرض نمی شوند.

چگونه کار می کند

اتصال زنجیره ای مورد نیاز مشخص شده است → نوع لوازم جانبی، قطر اسمی، درجه و هندسه جفت گیری مطابقت دارند → پین، زنجیر، چرخش،یا پیوند اتصال به سیستم زنجیره ای جمع می شود → بار کششی از طریق مسیر بار تایید شده منتقل می شود → علامت گذاری، بازرسی، آزمایش و مستندات مطابق با دامنه سفارش تکمیل می شوند

درخواست ها

Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares

گواهینامه ها و مزایا

گواهینامه ها و گواهینامه های بررسی می توانند با توجه به لوازم جانبی انتخاب شده، درجه، تولید کننده تأیید شده، ردیابی مواد، دامنه آزمایش و الزامات جامعه طبقه بندی تنظیم شوند.در دسترس بودن مشمول بررسی پروژه است و باید قبل از سفارش تایید شود.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

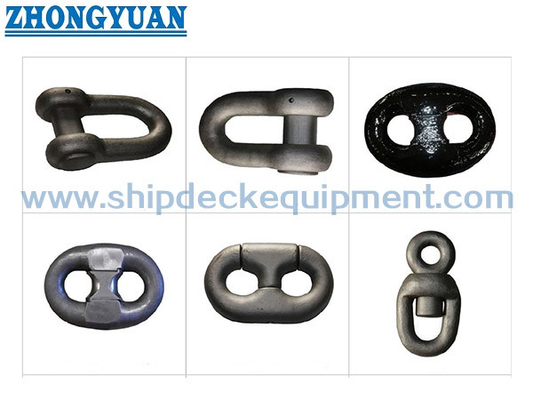

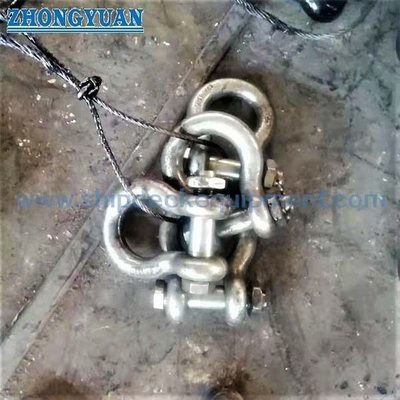

نقاشی و عکس

سوالات عمومی

س1: آیا قطر اسمی زنجیره برای سفارش یک لوازم جانبی زنجیره لنگر کافی است؟

A1: نه. همچنین باید نوع لوازم جانبی، درجه زنجیره، ابعاد لینک های مجاور، ترتیب پین، پایه مقاومت یا شکستن بار، نقشه استاندارد یا تایید شده و الزامات گواهینامه تأیید شود.

س2: آیا یک لوازم جانبی زنجیره لنگر U2 یا U3 کشتی را می توان به جای لوازم جانبی لنگر R3 یا R4 دریایی جایگزین کرد؟

A2: به طور خودکار نیست. درجه های زنجیره لنگر کشتی معمولی و درجه های لنگرگاه دریایی دارای مواد، تایید، درمان حرارتی، آزمایش، خستگی، ردیابی متفاوت هستند.و الزامات اسنادتعویض نیاز به طراحی و تایید کلاس دارد.

س3: برای یک سفارش طبقه بندی شده چه مدارکی باید مشخص شود؟

A3: بسته به سفارش، درخواست سازنده تایید شده و محدوده محصول، گواهینامه مواد، پرونده درمان حرارتی، گزارش ابعاد، شواهد و ثبت بار شکستن، آزمایش های مکانیکی،گزارش های NDE، فهرست شناسایی، و گواهی کلاس یا تایید بررسی.
