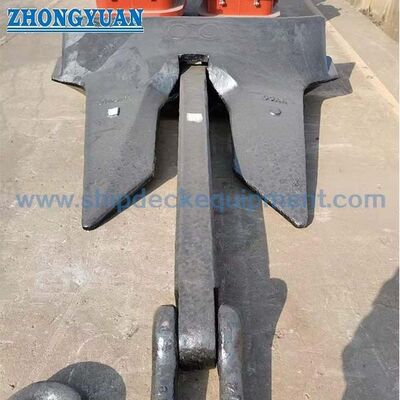

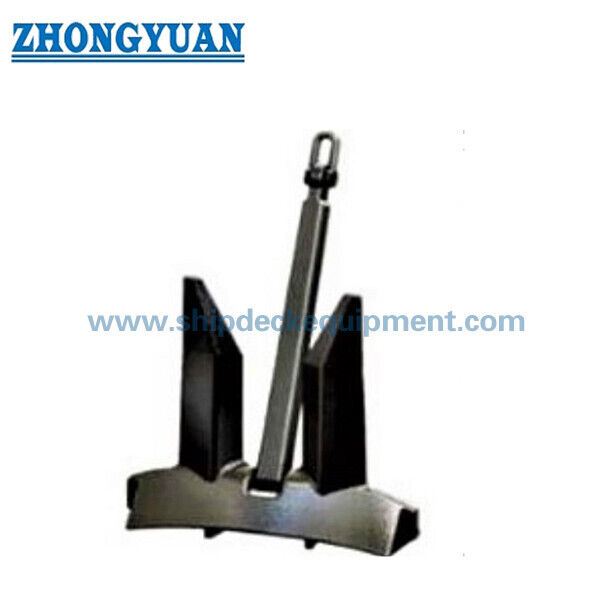

لنگر AC-14 با قدرت نگهدارندگی بالا بدون لنگر | لنگر بوئر فولادی ریخته‌گری شده برای کشتی‌ها

لنگر AC-14 بدون لنگرگاه با قدرت نگهدارندگی بالا | لنگر بَوِر فولادی ریخته‌گری شده برای کشتی‌ها

مرور کلی محصول

AC-14 یک لنگر بدون لنگرگاه با قدرت نگهدارندگی بالا (HHP) است که برای سیستم‌های لنگراندازی کشتی‌ها در نظر گرفته شده است، جایی که طرح لنگر تأیید شده، جرم اسمی، زنجیر لنگر، لوله لنگر، بادگیر و سیستم مهار به عنوان یک سیستم هماهنگ انتخاب می‌شوند. تاج پهن، لنگرهای بلند و دنده‌های تقویتی طولی مشخصه فرم AC-14 هستند و برای پشتیبانی از نفوذ در بستر دریا و انتقال پایدار بار بدون لنگرگاه طراحی شده‌اند.

برای خرید، جرم اسمی لنگر نباید صرفاً بر اساس نوع کشتی انتخاب شود. باید از شماره تجهیزات کشتی، قوانین طبقه‌بندی قابل اجرا، جدول تجهیزات لنگراندازی تأیید شده و نقشه چیدمان مخصوص کشتی تأیید شود. درجه مواد، عملیات حرارتی، آزمون غیر مخرب، آزمون بار اثبات، علامت‌گذاری، پوشش، دامنه گواهینامه و جزئیات اتصال زنجیر باید قبل از تولید توافق شوند.

مشخصات سریع

• نوع محصول: لنگر AC-14 بدون لنگرگاه HHP → طراحی شده برای استفاده به عنوان بخشی از سیستم لنگراندازی کشتی تأیید شده توسط کلاس.
• جرم اسمی در جدول ابعاد ارائه شده: 75 کیلوگرم تا 30,000 کیلوگرم → اندازه‌های کوچک مرجع تا اندازه‌های بزرگ لنگر بَوِر را پوشش می‌دهد؛ انتخاب پروژه همچنان تابع تأیید کلاس است.
• ساخت و ساز: بدنه لنگر فولادی ریخته‌گری شده با دسته، تاج، لنگرها، پین‌ها و سیستم شگل لنگر → جزئیات دقیق مواد قطعات و مونتاژ باید مطابق با نقشه تأیید شده باشد.
• مبنای طبقه‌بندی HHP: قدرت نگهدارندگی حداقل دو برابر لنگر بدون لنگرگاه معمولی با همان جرم است، زمانی که توسط آزمون‌های مقیاس کامل تأیید شده اثبات شود → وضعیت HHP مختص طرح و تأیید است.
• مزیت جرم: قوانین کلاس ممکن است اجازه دهند لنگر بَوِر HHP تأیید شده 75% جرم لنگر بدون لنگرگاه معمولی باشد → این یک کاهش خودکار برای هر پروژه نیست.
• عملیات سطحی: رنگ قیر سیاه، رنگ ضد خوردگی، یا پوشش مشخص شده در پروژه → سیستم نهایی باید مناسب ذخیره‌سازی، حمل و نقل، نصب و الزامات پوشش کشتی باشد.
• تمرکز بازرسی: قابلیت ردیابی مواد، بازرسی ابعادی، کیفیت ریخته‌گری، NDE، آزمون بار اثبات، حرکت آزاد و علامت‌گذاری → دامنه بسته به الزامات کلاس و سفارش متفاوت است.
• گزینه‌های گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، یا مستندات سازنده → بر اساس نیاز پروژه و تابع دامنه تأیید در دسترس است.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام

مرحله 1: شماره تجهیزات کشتی، جرم لنگر بَوِر مورد نیاز، پذیرش HHP، نماد سرویس و جامعه طبقه‌بندی قابل اجرا را تأیید کنید.

مرحله 2: نوع AC-14، جرم اسمی، نقشه تأیید شده یا استاندارد، مرجع ابعادی A-J و اینکه سفارش برای کشتی جدید است یا جایگزینی را تأیید کنید.

مرحله 3: درجه و قطر زنجیر لنگر مطابق، شگل لنگر / چیدمان اتصال، هندسه لوله لنگر، سازگاری بادگیر و چیدمان مهار روی عرشه را تأیید کنید.

مرحله 4: درجه فولاد ریخته‌گری، عملیات حرارتی، قابلیت ردیابی مواد، روش و دامنه NDE، تلرانس‌های ابعادی، آزمون بار اثبات و الزامات شاهد بازرسی را تأیید کنید.

مرحله 5: عملیات سطحی، رنگ نهایی یا سیستم پوشش، علامت‌گذاری، بسته‌بندی، مقدار، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.

مرحله 6: چیدمان لنگراندازی کشتی، جدول تجهیزات تأیید شده توسط کلاس، نقشه جیب لنگر / لوله لنگر، اندازه‌های لنگر موجود و عکس‌ها را در صورت موجود بودن ارائه دهید.

ساختار

شگل لنگر | دسته فولادی ریخته‌گری شده | اتصال پین / لولا | تاج پهن | لنگرهای بلند دوقلو | دنده‌های تقویتی طولی | نوک لنگر / باله‌ها | سیستم سر چرخان بدون لنگرگاه | پوشش محافظ

مزایای قدرت نگهدارندگی، ریخته‌گری و کیفیت

• پیکربندی بدون لنگرگاه به سر لنگر اجازه می‌دهد تا نسبت به دسته بچرخد تا لنگرها در هنگام استقرار به سمت بستر دریا جهت‌گیری کنند و بدون لنگرگاه عرضی در چیدمان لوله لنگر قرار گیرند.
• هندسه تاج پهن و لنگر بلند، مساحت درگیر با خاک را در مقایسه با فرم معمولی بدون لنگرگاه افزایش می‌دهد؛ عملکرد واقعی نگهدارندگی همچنان به آزمون HHP تأیید شده و شرایط بستر دریا بستگی دارد.
• تعیین HHP صرفاً بر اساس ظاهر نیست. طرح لنگر باید شواهد تأیید شده قدرت نگهدارندگی در مقیاس کامل داشته باشد و پروژه باید تأیید کند که تأیید انتخاب شده دامنه جرم مورد نیاز را پوشش می‌دهد.
• قطعات فولادی ریخته‌گری شده باید از مواد تأیید شده با قابلیت ردیابی و عملیات حرارتی مورد نیاز تولید شوند. تعمیرات ریخته‌گری، در صورت مجاز بودن، باید از رویه‌های تأیید شده و پذیرش بازرس پیروی کنند.
• نقاط بازرسی حیاتی شامل سطوح لنگر و تاج، رابط‌های دسته و پین، اتصال شگل لنگر، انطباق ابعادی، چرخش آزاد سر، علامت‌گذاری و معاینه پس از آزمون بار اثبات است.
• آزمون بار اثبات، NDE، آزمون مکانیکی و محتوای گواهینامه باید در برنامه بازرسی و آزمون تعریف شوند و نه اینکه از لیست گواهینامه عمومی فرض شوند.
• برای پروژه‌های جایگزینی، تناسب ابعادی با لوله لنگر موجود، جیب لنگر، توقف‌گیر، زنجیر لنگر و مسیر بادگیر به اندازه تطابق جرم اسمی مهم است.

ویژگی‌های سفارشی

• نوع لنگر: لنگر AC-14 بدون لنگرگاه HHP → طرح و دامنه جرم تأیید شده برای کلاس انتخاب شده را تأیید کنید.
• جرم اسمی: 75-30,000 کیلوگرم در جدول ارائه شده → جرم نهایی تابع الزامات تجهیزات لنگراندازی کشتی است.
• مواد: فولاد ریخته‌گری شده → درجه دقیق، وضعیت عملیات حرارتی و برنامه مواد قطعات باید تأیید شود.
• دسته قدرت نگهدارندگی: HHP → پذیرش کلاس نیازمند عملکرد اثبات شده قدرت نگهدارندگی برای طرح است.
• اتصال زنجیر: شگل لنگر / اتصال مخصوص پروژه → قطر پین، دهانه و سازگاری نیازمند تأیید نقشه است.
• آزمون بار اثبات: مطابق با قوانین کلاس قابل اجرا → بار آزمون، فیکسچر، شاهد و معیارهای پذیرش باید قبل از قیمت‌گذاری تأیید شوند.
• NDE و بازرسی: مطابق با ITP تأیید شده → روش، پوشش، معیارهای پذیرش و نقاط توقف بازرسی به دامنه پروژه بستگی دارد.
• عملیات سطحی: رنگ سیاه قیر / پوشش ضد خوردگی / سفارشی → مشخصات پوشش و درجه آماده‌سازی باید تأیید شود.
• علامت‌گذاری و قابلیت ردیابی: مطابق با الزامات کلاس و سفارش → جرم اسمی، شناسایی، مراجع حرارت / ردیابی و پیوند گواهینامه در صورت لزوم.

نحوه کار

لنگر از طریق لوله لنگر آزاد می‌شود → سر بدون لنگرگاه می‌چرخد و لنگرها به سمت بستر دریا جهت‌گیری می‌کنند → کشش زنجیر زاویه کم ایجاد می‌کند → لنگرها نفوذ کرده و مقاومت خاک را بسیج می‌کنند → کاتناری زنجیر و مقاومت نگهدارندگی لنگر کشتی را مهار می‌کنند → بادگیر لنگر را به داخل لوله لنگر یا جیب لنگر بازیابی می‌کند.

کاربردها

سیستم‌های لنگراندازی بَوِر | کشتی‌های کانتینربر | کشتی‌های فله‌بر | تانکرها | کشتی‌های باری عمومی | کشتی‌های رو-رو و حمل خودرو | پروژه‌های کشتی‌سازی جدید | پروژه‌های جایگزینی و نوسازی لنگر

گواهینامه‌ها و مزایا

گواهینامه‌های مواد، مستندات سازنده، سوابق بازرسی، سوابق آزمون بار اثبات و گواهینامه‌های کلاس می‌توانند بر اساس نیاز پروژه، وضعیت طرح تأیید شده، دامنه بازرسی و رویه جامعه طبقه‌بندی ترتیب داده شوند.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمون سازنده.

نقشه و عکس‌ها

سوالات متداول

س1: جرم صحیح لنگر AC-14 چگونه انتخاب می‌شود؟

پ1: انتخاب باید بر اساس شماره تجهیزات کشتی و الزامات تجهیزات لنگراندازی تأیید شده توسط کلاس باشد، سپس در برابر دامنه تأیید AC-14، زنجیر لنگر، لوله لنگر، بادگیر و چیدمان مهار بررسی شود. جدول ابعادی به تنهایی مبنای انتخاب کاملی نیست.

س2: آیا هر لنگر AC-14 به طور خودکار 25% سبک‌تر از لنگر معمولی بدون لنگرگاه است؟

پ2: خیر. قوانین طبقه‌بندی ممکن است اجازه دهند لنگر بَوِر HHP اثبات شده و تأیید شده جرمی برابر با 75% الزامات لنگر معمولی بدون لنگرگاه داشته باشد. این کاهش تنها زمانی اعمال می‌شود که طرح لنگر و چیدمان پروژه توسط جامعه طبقه‌بندی مربوطه پذیرفته شود.

س3: برای گواهینامه و آزمایش کلاس چه مواردی باید تأیید شود؟

پ3: جامعه کلاس، وضعیت تأیید شده نقشه یا تأیید نوع، درجه مواد، عملیات حرارتی، NDE، آزمون‌های مکانیکی، آزمون بار اثبات، بازرسی ابعادی، بررسی چرخش آزاد، علامت‌گذاری، نقاط توقف بازرسی و لیست گواهینامه نهایی را قبل از قیمت‌گذاری تأیید کنید.
