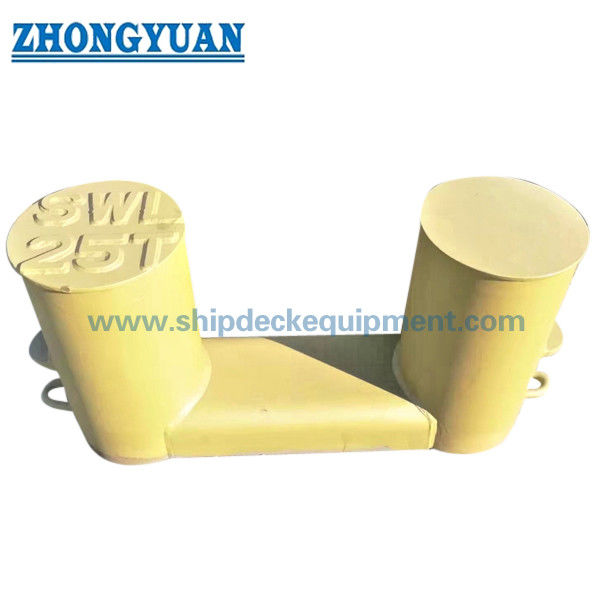

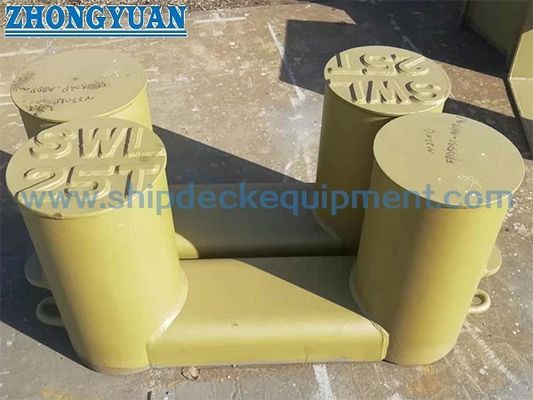

NS 2584 تجهیزات بکسل کشتی بولارد Double Bitts
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | NS 2584-1977 | قطرهای اسمی: | 125 تا 710 میلی متر |
|---|---|---|---|
| SWL: | 45-815 KN | مواد: | لوله، صفحه، فولاد ملایم; فولاد ضد زنگ |
| وزن: | 25.9 تا 1532 کیلوگرم | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، آینه یا ساتن پرداخت شده، صیقلی، گالوانیزه، عملیات |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | NS ۲۵۸۴ بولارد,NS 2584 دو قاشق چوبی,تجهیزات کشنده کشتی بولارد |
||
توضیحات محصول
تجهیزات یدک کش کشتی NS 2584 Double Bitts Bollard
شرح:
تجهیزات یدک کش کشتی NS 2584 Double Bitts Bollard بولارد دو بیتی است.Bollard مطابق با استاندارد DIN در اصل توسط DNV و LR تایید شده است.تایید انجمن طبقه بندی چینبولاردها را می توان با دو طناب لنگر بارگیری کرد که هر یک از آنها مقاومت شکستگی i= بیشتر از مقادیر ارائه شده در جدول زیر نیست.ستون NS 2584 را می توان برای پهلوگیری یا بکسل استفاده کرد.ما می توانیم بولارد را با توجه به نیازهای خاص شما ارائه دهیم.
مشخصات فنی اصلی:
1. استاندارد فنی: NS 2584-1977
2. قطر اسمی: 125 تا 710 میلی متر.
3. SWL: 45-815 KN
4. مواد: لوله، صفحه، فولاد ملایم.فولاد ضد زنگ؛
5. وزن: 25.9 تا 1532 کیلوگرم;
6. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، آینه یا ساتن جلا، جلا، گالوانیزه، درمان سطح سفارشی موجود است.
7. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
پارامتر فنی اصلی:
| اسمی اندازه |
بیت ها d1 × s |
بیت ها d1 × s |
a1 | a2 | b1 | سی | d2 | ه | ساعت | ک | I1 | I2 | t1 | نیم لینک بست |
| 125 | 10*139،7 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168.3x10 | 10*168 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1،6 |
| 250 | 273x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1،6 |
| 315 | 323،9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2،5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 x 25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610x25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x 28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| اسمی اندازه |
حداکثر بار در بولارد | وزن | شماره کد. | |||
| هنگام پهلوگیری | هنگام یدک کشی | |||||
| kN | (MP) | kN | (MP) | کیلوگرم | ||
| 125 | 45 | (4،5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5،5) | 155 | (15،5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28،5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20،5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
نقاشی ازتجهیزات یدک کش کشتی NS 2584 Double Bitts Bollard
