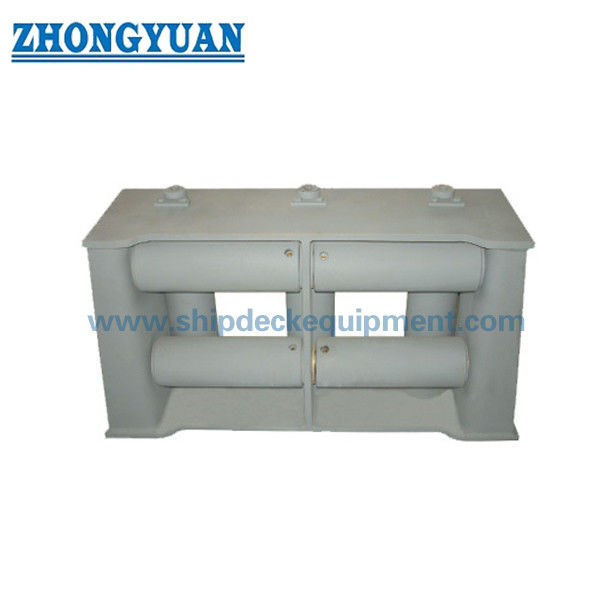

هفت رولر یونیورسال Fairlead با رولر بالا. CB 3062 نوع D برای لنگر انداختن و کشیدن کشتی.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | نوع D | مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| استاندارد: | CB/T*3062-79 | غلتک شماره: | 7 رولر |
| قطر کابل فولادی: | 19.5mm~68.0mm | قطر طناب نایلونی: | 36 میلی متر تا 100 میلی متر |
| وزن: | 247 کیلوگرم تا 5100 کیلوگرم | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، جلا ، گالوانیزه ، سطح سفارشی در دسترس است |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | رولر های یونیورسال فیئرلیدز,CB 3062 رول ها,هفت رولر لوله |
||
توضیحات محصول
Seven Roller Universal Fairlead با غلتک بالایی | CB 3062 Type D برای پهلوگیری و بکسل کشتی
بررسی اجمالی محصول
سرپیچ یونیورسال هفت غلتکی CB 3062 نوع D یک آرایش هدایت طناب در کنار کشتی است که در جایی استفاده می شود که طناب های لنگر یا کابل های بکسل ممکن است از چندین جهت به فرلید نزدیک شوند. آرایش نوع D از سه غلتک عمودی و چهار غلتک افقی، از جمله آرایش غلتکی بالایی، برای هدایت سیمطنابهای فولادی و طنابهای نایلونی در یک زاویه عملیاتی وسیعتر استفاده میکند و در عین حال ساییدگی مستقیم به ساختار ظرف را کاهش میدهد.
این صفحه برای CB/T*3062-79 نوع D هفت غلتکی Fairlead بر اساس جدول پارامترهای ارائه شده نوشته شده است. معمولاً در کنار کشتی عرشه تخته آزاد یا یک موقعیت سرب مهار/طناب بکسل مشابه نصب می شود. این محصول باید به عنوان یک سرنخ هدایت کننده طناب در نظر گرفته شود، نه به عنوان یک وینچ، دستگاه بالابر یا اتصالات بکسل باربر مستقل. قطر طناب، ساختار نصب، تقویت موضعی، مواد غلتکی، جزئیات شفت، و محدوده گواهی باید با توجه به نقشه کشتی و نیاز پروژه تایید شود.
مشخصات سریع
• نوع محصول: هفت غلتکی یونیورسال با غلتک فوقانی ← هدایت طناب چند جهته برای پهلوگیری در کنار کشتی و مسیرهای طناب بکسل.
• استاندارد و مدل: CB/T*3062-79 نوع D ← داده های ارائه شده محصول را به عنوان نوع D با 7 غلتک مشخص می کند.
• چیدمان غلتک: 3 غلتک عمودی + 4 غلتک افقی ← به هدایت طناب ها از جهت های مختلف سرب در اطراف دهانه Fairlead کمک می کند.
• محدوده طناب قابل اجرا: سیم طناب فولادی 19.5 تا 68.0 میلی متر / طناب نایلونی 36 تا 100 میلی متر ← استفاده به عنوان مرجع انتخاب اندازه طناب، نه به عنوان SWL یا بار شکستن طناب.
• محدوده اندازه اصلی: L 944 تا 2330 میلیمتر و H 508 تا 1130 میلیمتر ← برای بررسی طرحبندی کنار کشتی، مجوز نصب، و تأیید نقلقول مفید است.
• محدوده وزن: 247 تا 5100 کیلوگرم از جدول عرضه شده ← برای جابجایی، بلند کردن در هنگام نصب، بسته بندی و برنامه ریزی حمل و نقل مهم است.
• تمرکز نصب: منطقه عرشه کنار کشتی / فری ← تقویت بدنه، جزئیات جوش و زاویه سرب طناب باید توسط کارخانه کشتی سازی یا دفتر طراحی تایید شود.
• تمرکز بر تولید: چرخش غلتک، تناسب محور، صافی سطح تماس، تراز قاب، حفاظت در برابر خوردگی، و مونتاژ غلتک قابل نگهداری.
پارامترهای فنی اصلی
ابعاد اصلی صفحه وب برای CB 3062 Type D هفت غلتکی یونیورسال fairlead. ابعاد بر حسب میلی متر است مگر اینکه خلاف آن ذکر شده باشد. جدول برای انتخاب صفحه وب ساده شده است. جدول ابعاد کامل ارائه شده در بخش Backend Reference نگهداری می شود.
|
قطر طناب فولادی. (میلی متر) |
دیا طناب نایلونی. (میلی متر) |
دیا غلتکی. D |
دیا محور. د |
L |
ب |
اچ |
H1 |
وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|
| 19.5 | 36 | 100 | 40-0.5 | 944 | 238 | 508 | 250 | 247 |
| 22.5 | 40 | 120 | 50-0.5 | 1048 | 280 | 552 | 270 | 377 |
| 26 | 45 | 130 | 55-0.5 | 1106 | 304 | 606 | 310 | 485 |
| 32 | 70 | 150 | 65-0.5 | 1250 | 346 | 670 | 330 | 716 |
| 34.5 | 80 | 160 | 70-0.5 | 1340 | 370 | 710 | 360 | 849 |
| 37.5 | 85 | 180 | 80-0.5 | 1450 | 417 | 770 | 380 | 951 |
| 43 | 95 | 200 | 90-0.5 | 1596 | 459 | 820 | 410 | 1546 |
| 52 | 100 | 230 | 100-0.5 | 1746 | 521 | 910 | 450 | 2143 |
| 60.5 | - | 260 | 120-0.5 | 1990 | 590 | 1000 | 500 | 3134 |
| 68 | - | 320 | 150-0.5 | 2330 | 714 | 1130 | 570 | 5100 |
راهنمای انتخاب و استعلام
مرحله 1: CB/T*3062-79 نوع D هفت غلتکی Fairlead جهانی و سیم طناب فولادی یا قطر طناب نایلونی مورد نیاز را تأیید کنید.
مرحله 2: آرایش سرب طناب را تأیید کنید، از جمله اینکه آیا طناب ممکن است از سمت، بالا، پایین یا جهت مورب در اطراف سرب کنار کشتی وارد شود.
مرحله 3: موقعیت نصب را بر روی عرشه، سنگر یا سازه کنار کشتی به همراه فضای خالی موجود و تقویت کننده اطراف آن تأیید کنید.
مرحله 4: قبل از تولید الزامات غلتک، محور، قاب، بوش / یاتاقان، بست و درپوش را تأیید کنید.
مرحله 5: تأیید عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی، پوشش نهایی، پوشش گالوانیزه، فولاد ضد زنگ صیقلی، یا سایر عملیات مشخص شده.
مرحله 6: محدوده گواهی را قبل از نقل قول تأیید کنید: گواهی سازنده، گواهی مواد، گواهی کلاس، گزارش NDT، بازرسی شاهد یا تأیید پروژه خاص.
مرحله 7: مقدار، نوع کشتی، مقصد، زمان تحویل مورد نیاز، نقشه نصب و عکس های مرجع را در صورت وجود ارائه دهید.
ساختار
قاب فیرلید جوشی | 3 غلتک عمودی | 4 غلتک افقی | چیدمان غلتکی فوقانی | میل / محور غلتکی | ناحیه تماس بوش یا بلبرینگ | رابط نصب کنار کشتی | سطوح صاف تماس با طناب | عملیات سطح رنگ شده یا مشخص
راهنمای غلتک، نصب و مزایای مهندسی
• چیدمان هفت غلتکی به طناب کمک می کند تا از طریق محدوده زاویه وسیع تری نسبت به آرایش های ساده دو غلتکی یا سه غلتکی وارد و خارج شود.
• سه غلتک عمودی و چهار غلتک افقی به محدود کردن تماس مستقیم بین طناب و سازه کشتی کمک می کند، که از حفاظت طناب در طول عملیات پهلوگیری و بکسل پشتیبانی می کند.
• هر سطح تماس غلتکی باید صاف، گرد و عاری از لبه های تیز باشد که ممکن است به سیم طناب فولادی یا طناب نایلونی آسیب برساند.
• چرخش غلتک باید پس از مونتاژ بررسی شود تا طناب بتواند با اصطکاک کمتر به جای کشیده شدن روی یک سطح ثابت هدایت شود.
• محورها، بوشها یا یاتاقانها، بستها، و ترتیبات درپوشها قطعات حیاتی برای نگهداری هستند و باید برای بازرسی و تعویض در دسترس باشند.
• ساختار نصب در کنار کشتی باید همراه با زاویه سرب طناب، تقویت بدنه موضعی، جزئیات جوش و الزامات بازرسی کلاس یا مالک بررسی شود.
• جدول قطر طناب ارائه شده تنها به عنوان مرجع انتخاب استفاده می شود. نباید بدون داده های مهندسی تایید شده به SWL، MBL، بار شکستن طناب، بار آزمایشی یا بار مجاز تبدیل شود.
ویژگی های سفارشی
• استاندارد: CB/T*3062-79 ← زمانی که نقشه پروژه یا مشخصات مالک خواستار این آرایش هفت غلتکی است، استفاده کنید.
• نوع: نوع D ← Fairlead هفت غلتکی با غلتک بالایی برای هدایت طناب چند جهته.
• تعداد غلتک: 7 غلتک → 3 غلتک عمودی و 4 غلتک افقی طبق توضیحات ارائه شده.
• طناب قابل اجرا: سیم طناب فولادی 19.5-68.0 میلی متر / طناب نایلونی 36-100 میلی متر → انتخاب بر اساس نوع طناب، ترتیب ظرف و نقشه پروژه.
• مواد: فولاد C-Mn / فولاد ملایم / فولاد ضد زنگ ← غلتک دقیق، محور، قاب و مواد اتصال دهنده باید قبل از نقل قول تأیید شوند.
• نصب: منطقه عرشه کنار کشتی / فری ← تقویت بدنه، جزئیات جوش و فضای موجود باید با ترسیم تأیید شود.
• عملیات سطح: Sa 2.5 انفجار + پرایمر فروشگاهی اپوکسی به عنوان مرجع → پوشش نهایی، گالوانیزه یا پرداخت پرداخت شده از مشخصات پروژه پیروی می کند.
• مورد نیاز گواهی: با توجه به محدوده سفارش موجود است → بازرسی کلاس و سطح گواهی باید قبل از نقل قول تأیید شود.
چگونه کار می کند
طناب به سمت کشتی نزدیک می شود ← طناب بین غلتک های عمودی و افقی وارد می شود ← چرخش غلتک ها با تغییر جهت طناب ← تماس با ساختار ثابت کشتی کاهش می یابد ← نیروهای واکنش موضعی از شفت غلتک ها و قاب فرلید به ساختار تقویت شده کنار کشتی عبور می کنند.
برنامه های کاربردی
شناورهای تجاری | شناورهای پشتیبانی نیروی دریایی | یدک کش | قایق های کار | شناورهای خدمات دریایی هنگامی که توسط پروژه مشخص شده است | ایستگاه های پهلوگیری کنار کشتی | موقعیت های سرب طناب بکسل | هدایت طناب عرشه فری برد | پروژه های نوساز و جایگزین
گواهینامه ها و مزایا
گواهی ها را می توان با توجه به نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و رویه تایید جامعه طبقه بندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

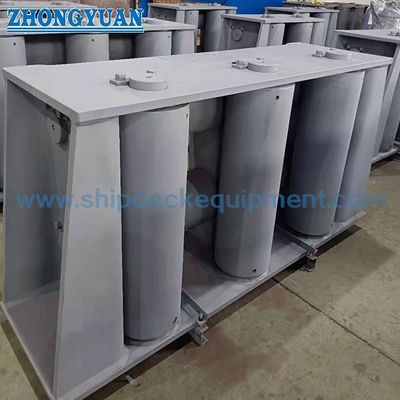

طراحی و عکس
سوالات متداول
Q1: چه چیزی CB 3062 Type D را با غلتک های ساده تر متمایز می کند؟
A1: نوع D از هفت غلتک شامل سه غلتک عمودی و چهار غلتک افقی برای هدایت طناب از طیف وسیع تری از جهات استفاده می کند. این باعث می شود که برای جاهایی که زاویه سرب طناب در اطراف لنگر یا ایستگاه بکسل کنار کشتی تغییر می کند، مناسب تر باشد.
Q2: آیا میز قطر طناب می تواند به عنوان SWL یا بار شکستن استفاده شود؟
A2: خیر. جدول ارائه شده، قطرهای طناب فولادی و طناب نایلونی قابل اجرا را با ابعاد و وزن اصلی ارائه می دهد. SWL، MBL، بار شکستن طناب، بار آزمایشی یا بار مجاز را ارائه نمی دهد. تأیید بار باید مطابق با طراحی لنگر یا بکسل کشتی بررسی شود.
Q3: قبل از سفارش این fairlead چه چیزی باید بررسی شود؟
A3: استاندارد، نوع D، قطر طناب، جهت سرب طناب، موقعیت نصب، مواد، عملیات سطح، تقویت موضعی، محدوده گواهی، مقدار، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید. نقشه های نصب و عکس های مرجع به شدت توصیه می شود.
| طناب فولادی دیا |
طناب نایلونی دیا |
E | اف | D | د | L | Ll | L2 | L3 | ب | Bl | B2 | اچ | Hl | وزن (کیلوگرم) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
نقشه CB 3062 Type D Seven Tube Rollers Fairleads Universal with Upper Roller Ship Towing Equipment
