استاندارد ایزو 17357-1 فلاتر لاستیکی پنوماتیک شناور برای کشتی به کشتی و لنگر انداز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | ISO 17357: 2014 ، | اندازه گلگیر:: | Dia.1000 x L 3000m به Dia. 4500 x L 30000 متر (فشار کم)، قطر 500 x L 1000 متر تا قطر 4500 x L 12000 |
|---|---|---|---|
| نوع گلگیر فشار قوی:: | نوع شبکه؛ از نوع توری و یک انتها بدون دهانه فلنج و بدون قطعات فلزی. نوع زنجیر؛ | نوع گلگیر کم فشار:: | نوع انتهایی گیره ای؛ نوع انتهایی قالبی. |
| ایمنی:: | شیر ایمنی به عنوان استاندارد یا به عنوان درخواست مجهز شده است. | فشار داخلی اولیه:: | 7 کیلو پاسکال برای گلگیر فشار کم، 50 کیلو پاسکال و 80 کیلو پاسک برای گلگیر فشار قوی. |
| تست و بازرسی:: | تست مواد لاستیک، بازرسی ابعادی، تست نشت هوا، تست فشار هیدرواستاتیک | گواهی:: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، گواهی تست گلگیر نمونه اولیه، بازرسی گلگیر تجاری و گواهی ت |
| نصب و راه اندازی:: | روی قفل زنجیر جوش داده شده است | رنگ گلگیر:: | اگر مشخص نشده باشد، رنگ باید مشکی باشد، به عنوان درخواست خریدار |
| سیستم شناسایی:: | به عنوان استاندارد ISO 17357 و درخواست خریدار؛ | ||
| برجسته کردن: | گلگیر پنوماتیک یوکوهاما,گلگیر لاستیکی دریایی نوع خالص,گلگیر لاستیکی دریایی شناور |
||
توضیحات محصول
استاندارد ایزو 17357-1 فلاتر لاستیکی پنوماتیک شناور برای کشتی به کشتی و لنگر انداز
خلاصه ی محصول
ISO 17357-1 Floating Pneumatic Rubber Fender for Ship-to-Ship and Berthing is a high-pressure floating fender family using compressed air inside a synthetic-tyre-cord-reinforced rubber body to absorb berthing energyپایه استاندارد ارائه شده شامل پیکربندی های نوع I Net-type، Type I Single و Type II Sling-type با فشار داخلی Pneumatic 50 و Pneumatic 80 است.
این صفحه مرکز فنی برای خانواده فشار بالا است.در حالی که صفحات جداگانه نوع I Net و نوع II Sling بر ساخت شبکه های حفاظتی تمرکز می کنند، تفاوت های دستکاری و کاربرد.
مشخصات سریع
- مبنای استاندارد: ISO 17357-1:2014
- انواع استاندارد فشار بالا: نوع اول نوع شبکه. نوع اول تک نفره. نوع دوم نوع بند.
- فشار داخلی اولیه: پنوماتیک 50 = 50 kPa
- نقطه عملکرد استاندارد: GEA در 60 ± 5٪ انحراف
- شرایط اصلی عملکرد: جذب انرژی تضمین شده (GEA) نیروی واکنش فشار داخلی / بدنه
- جدول اندازه استاندارد مورد استفاده در این صفحه: 500 × 1000 تا 4500 × 12000 میلی متر
- دریچه ایمنی: طبق استاندارد ISO 17357-1 برای دریچه های دارای قطر 2500 میلی متر و بزرگتر مورد نیاز است. در اندازه های کوچکتر ممکن است از یک دریچه استفاده شود.

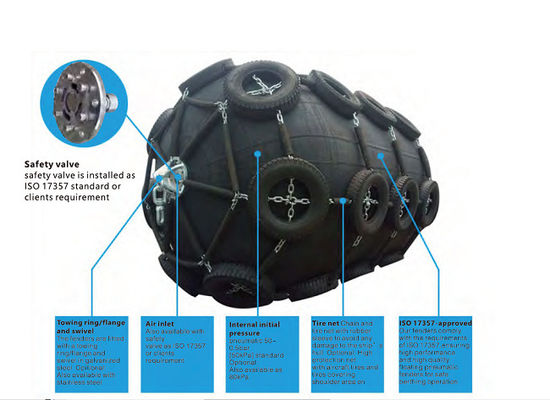

ساختار و پیکربندی
Outer rubber | synthetic-tyre-cord reinforcement layers | inner rubber | flange opening and bead-ring / metal end parts | air valve | safety valve where required | Type I protection net or Type II lifting / sling arrangement.

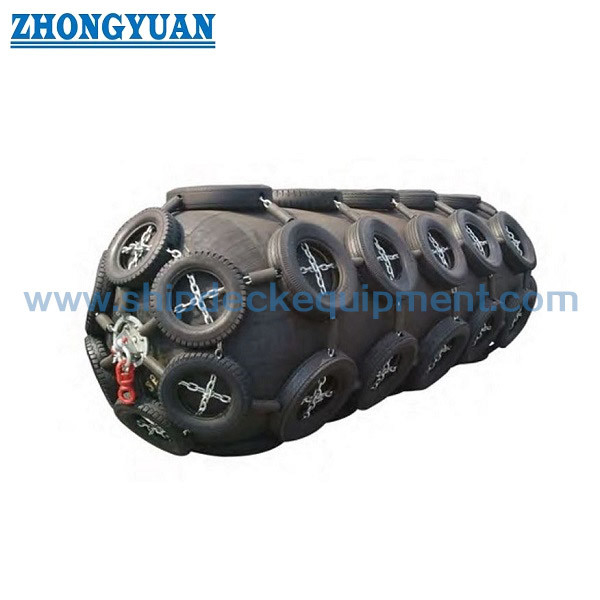

نوع I: از یک شبکه محافظت از زنجیره، سیم یا فیبر استفاده می شود که معمولاً با لاستیک ها / آستین های لاستیکی در صورت لزوم استفاده می شود.نوع II: نوع آویزان برای استفاده بدون شبکه محافظت طراحی شده است.
پارامترهای فنی اصلی
استاندارد ایزو 17357-1 پنوماتیک 50 ️ اندازه و الزامات عملکرد
|
اندازه اسمی D × L (ملی متر) |
فشار اولیه (kPa) |
حداقل GEA (kJ) |
واکنش در GEA (kN) |
فشار داخلی در GEA (kPa) |
|---|---|---|---|---|
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
استاندارد ایزو 17357-1 پنوماتیک ۸۰ ️ اندازه و الزامات عملکرد
|
اندازه اسمی D × L (ملی متر) |
فشار اولیه (kPa) |
حداقل GEA (kJ) |
واکنش در GEA (kN) |
فشار داخلی در GEA (kPa) |
|---|---|---|---|---|
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
خلاصه ی الزامات فشار
جدول فشار پروژه کامل در Backend Engineering Reference نگهداری می شود. منطق استاندارد کلیدی در زیر خلاصه شده است.
|
درجه فشار |
محدوده قطر |
حداقل فشار قابل تحمل در 0٪ |
تنظیم شیر ایمنی |
فشار تست هیدروستاتیک در ۰٪ |
|---|---|---|---|---|
| پنوماتیک 50 | <2500 میلی متر | ۳۰۰ کیپای | اجباری نیست مگر اینکه مشخص شود | ۲۰۰ کیپای |
| پنوماتیک 50 | ≥2500 میلی متر | ۳۵۰ کیپای | 175 کپا | ۲۵۰ کپا |
| پنوماتیک 80 | <2500 میلی متر | ۴۸۰ کیپای | اجباری نیست مگر اینکه مشخص شود | ۲۵۰ کپا |
| پنوماتیک 80 | ≥2500 میلی متر | ۵۶۰ کیپای | ۲۳۰ کیپای | ۳۰۰ کیپای |
راهنمای انتخاب و تحقیق
مرحله 1 ️ خدمات تأیید شده: انتقال از کشتی به کشتی، از کشتی به لنگرگاه، لنگرگاه موقت یا نصب دائمی / نیمه دائمی.
مرحله 2 تعیین GEA مورد نیاز از تجزیه و تحلیل لنگر انداز، سپس اندازه اسمی و درجه فشار 50 / 80 kPa را انتخاب کنید در حالی که واکنش مجاز و فشار بدنه را بررسی کنید.
مرحله 3 ️ انتخاب نوع I شبکه، نوع I تک یا نوع II Sling با توجه به حفاظت از بدن، دست زدن و الزامات لنگر.
مرحله 4 ️ تایید الزامات دریچه ایمنی، ترتیب لنگر / زنجیر مرد، وضعیت ذخیره سازی / حمل و نقل و لوازم جانبی نصب.
مرحله 5 تعریف نمونه اولیه / گواهینامه آزمایش تجاری، بازرسی مستقل و دامنه اسناد قبل از نقل قول.
مزیت های کلیدی مهندسی
- نصب شناور اجازه می دهد تا فندر سطح آب و حرکت عمودی کشتی را در محدوده گسترده ای از مد و مد دنبال کند.
- جذب انرژی هوای فشرده یک ویژگی واکنش پیشرفته را فراهم می کند و بار تماس را بر روی یک منطقه نسبتا بزرگ از بدنه توزیع می کند.
- درجه های فشار استاندارد 50 و 80 kPa اجازه می دهد تا انرژی / واکنش در یک خانواده اندازه نامی یکسان انتخاب شود.
- پیکربندی های نوع I و نوع II اجازه می دهد که همان چارچوب عملکردی ISO با نیازهای مختلف حفاظت و دستکاری مطابقت داشته باشد.
نصب و نگهداری
باله های پنوماتیک معمولاً با زنجیرها یا طناب ها متصل می شوند تا بدن بتواند با سطح آب شناور و حرکت کند.تنظیم لنگر باید از تماس با پروژکتورهای تیز جلوگیری کند و از سفت شدن بیش از حد زنجیره / سیم در بدن لاستیکی جلوگیری کند.
فشار هوا باید در فواصل نگهداری مشخص شده بررسی شود و در صورت لزوم به فشار اولیه مشخص شده بازگردد.دستبندها و لوازم جانبی لنگر باید برای فرسایش بررسی شوند.از گرما، روغن، چربی، اسید، قلی و اشیاء تیز اجتناب کنید.
بازرسی و اسناد
چارچوب ISO 17357-1 بازرسی و آزمایش
|
سطح بازرسی |
مقالات اصلی |
|---|---|
| تأیید عملکرد نمونه اولیه | آزمایش فشرده سازی موازی؛ آزمایش فشرده سازی زاویه ای؛ آزمایش دوام؛ آزمایش فشرده سازی-بازیافت؛ آزمایش مقاومت به سوراخ کردن |
| بازرسی های تجاری | آزمایش مواد لاستیکی؛ بازرسی ابعاد؛ آزمایش نشت هوا؛ آزمایش فشار هیدروستاتیک |
| علامت گذاری / اسناد | نام استاندارد، اندازه اسمی، فشار اولیه، شناسه سازنده / اطلاعات سری و مدارک مورد نیاز |
| بازرسی مستقل | می تواند مشخص شود زمانی که توسط خریدار / پروژه مورد نیاز است؛ دامنه قبل از سفارش توافق می شود |
درخواست ها
انتقال از کشتی به کشتی ترمینال های نفت و گاز تانکرها عملیات LNG / LPG بنادر و اسکله ها لنگر انداختن موقت حفاظت اضطراری انتقال دریایی

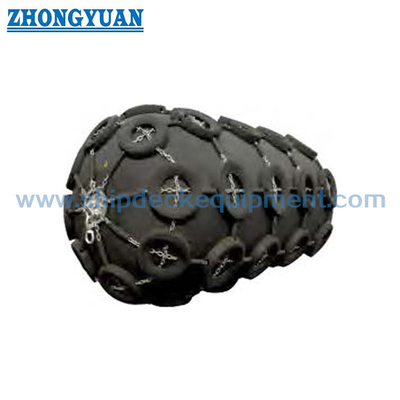

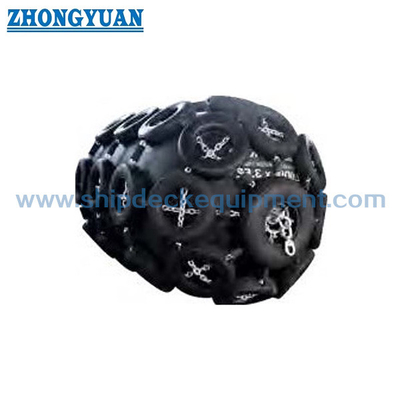

نقاشی و عکس
سوالات عمومی
سوال1: تفاوت بین Pneumatic 50 و Pneumatic 80 چیست؟پنوماتیک 80 به طور معمول GEA و نیروی واکنش بالاتر را فراهم می کند.
س2: آیا انواع شبکه و اسلینگ در مقادیر عملکردی ISO متفاوت هستند؟ آنها چارچوب عملکرد فشار بالا ISO 17357-1 را به اشتراک می گذارند.تفاوت اصلی در تنظیمات حفاظت خارجی / دستکاری است.
س3: آیا فشار پایین 7 kPa در این صفحه گنجانده شده است؟ نه. فلات های پنوماتیک شناور با فشار پایین متعلق به ISO 17357-2 هستند و به عنوان یک خانواده محصول جداگانه مورد توجه قرار می گیرند.
