فندر لاستیکی با سلول فوق العاده برای بنادر و ترمینال های دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| مناسب برای: | ترمینال هایی که نیاز به نیروی واکنش کم و جذب انرژی بالا دارند | استفاده شده در: | پایانههای بزرگ مقیاس مانند پایانههای نفتی و پایانههای کانتینری و توسعه و پهلوگیری در خارج از کشور |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | فندر لاستیکی با سلول فوق العاده,فندر لاستیکی پد PE,فندر لاستیکی پد پی ای جلویی |
||
توضیحات محصول
فندر لاستیکی سوپر سل برای بنادر و پایانههای دریایی
مرور کلی محصول
فندر لاستیکی سوپر سل برای بنادر و پایانههای دریایی یک فندر فشاری محوری ثابت با بدنه لاستیکی استوانهای توخالی و فلنجهای نصب یکپارچه است. سری ارائه شده شامل ارتفاعهای اسمی از 400 تا 3000 میلیمتر است که عملکرد رتبهبندی شده در کاتالوگ در انحراف محوری 52.5% است. هندسه آن یک پایه نصب گسترده برای انتقال بار به سازه اسکله فراهم میکند و برای سیستمهایی که از پنل جلویی فولادی استفاده میکنند، مناسب است.
یک سیستم کامل فندر سل میتواند شامل یک یا چند واحد لاستیکی با یک پنل جلویی فولادی جعبه بسته ساخته شده، پدهای روکش UHMW-PE پیچ شده، لنگرها و زنجیرهای پشتیبانی/مهار گالوانیزه گرم باشد. درجه نهایی فندر، مساحت پنل و چیدمان زنجیر از انرژی پهلوگیری، نیروی واکنش مجاز، محدودیتهای فشار بدنه کشتی، فاصله نصب و شرایط عملیاتی خاص پروژه انتخاب میشوند.
مشخصات سریع
- نوع محصول: فندر لاستیکی دریایی از نوع سل ثابت
- محدوده ارتفاع اسمی ارائه شده: 400-3000 میلیمتر
- انحراف محوری رتبهبندی شده در کاتالوگ: 52.5%
- فشردهسازی مرجع منحنی عملکرد: تا 55%
- گروههای عملکرد منتشر شده: بالا-بالا | بالا | استاندارد | پایین
- چیدمان معمول سیستم: واحد لاستیکی | پنل جلویی فولادی جعبه بسته | پدهای روکش UHMW-PE | لنگرها | زنجیرهای گالوانیزه گرم
- کاربردهای معمول: پایانههای کانتینری، فله، نفت و گاز، کالاهای عمومی، فری/رورو و کروز
- کنترل مواد لاستیکی: مقاومت کششی ≥16 مگاپاسکال، ازدیاد طول در پارگی ≥400%، سختی ≤78 شور A و مجموعه فشاری ≤30%، با آزمایشهای اضافی خواص لاستیک که برای مشخصات پروژه انتخاب شدهاند.
ساختار و پیکربندی سیستم فندر
عنصر لاستیکی سل | پنل جلویی فولادی جعبه بسته ساخته شده | پدهای روکش UHMW-PE پیچ شده مکانیکی | قطعات لنگر/تعبیه شده | زنجیرهای وزنی، کششی و/یا برشی در صورت نیاز طراحی سیستم.
پنل جلویی از فولاد Q355B مطابق با GB/T 1591-2018 یا معادل تایید شده مشخص شده است، مگر اینکه درجه فولاد پروژه متفاوتی مورد نیاز باشد. ساختار جعبه بسته مشمول بررسی سفتی/نشت برای کاهش خطر ورود آب است. سطوح فولادی خارجی به Sa 2½ آماده شده و با یک سیستم پوشش دریایی تعریف شده توسط پروژه مطابق با ISO 12944 محافظت میشوند؛ گالوانیزه گرم برای مونتاژ زنجیر در صورت مشخص شدن استفاده میشود. پدهای روکش از UHMW-PE بکر سیاه مقاوم در برابر اشعه ماوراء بنفش، معمولاً با ضخامت 50-80 میلیمتر، با ضخامت نهایی تعیین شده توسط فشار تماس، تلرانس سایش و شرایط سرویس هستند.
مشخصات فنی اصلی:ویژگی
| نوع | H | h | D1 | D2 | n-Φd | MD | h1 | L | وزن (کیلوگرم) |
| SC-H400 | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| SC-H500 | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| SC-H630 | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| SC-H800 | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| SC-H1000 | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| SC-H1150 | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| SC-H1450 | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| SC-H1600 | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| SC-H1700 | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| SC-H2000 | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| SC-H2250 | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| SC-H2500 | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| SC-H3000 | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
راهنمای انتخاب و استعلام
مرحله 1 - تعریف نیاز پهلوگیری: نوع و محدوده اندازه کشتی، چیدمان اسکله، انرژی طراحی پهلوگیری، واکنش مجاز فندر و حد فشار بدنه را ارائه دهید.
مرحله 2 - انتخاب ارتفاع و گروه عملکرد: پوشش انرژی/واکنش مورد نیاز را در شرایط عملیاتی مشخص شده مطابقت دهید؛ فقط بر اساس ارتفاع اسمی فندر انتخاب نکنید.
مرحله 3 - تعریف سیستم جلویی: ابعاد پنل، مساحت/ضخامت روکش UHMW-PE، فاصله نصب موجود، رابط لنگر و زنجیرهای وزنی/کششی/برشی مورد نیاز را تأیید کنید.
مرحله 4 - تأیید شرایط پروژه و راستیآزمایی: محدوده دما، مفروضات زاویه/سرعت پهلوگیری، مبنای طراحی/آزمایش قابل اجرا، الزامات مستندات و هرگونه شاهد شخص ثالث را بیان کنید.
مزایای مهندسی کلیدی
- فشردهسازی محوری 52.5% رتبهبندی شده در کاتالوگ، محدوده انتخاب عملی انرژی/واکنش را برای سیستمهای فندر اسکله ثابت فراهم میکند.
- پایه نصب دایرهای، بارهای فندر را در یک ناحیه پشتیبانی گسترده توزیع میکند و به طور موثر با پنلهای جلویی بزرگ ادغام میشود.
- هندسه سل تحت اجزای برشی معمولی پایدار است؛ زنجیرهای سیستم را میتوان در مواردی که وزن پنل، بار کششی یا مهار برشی به آنها نیاز دارد، اضافه کرد.
- سری ابعادی H400-H3000 طیف گستردهای از چیدمانهای اسکله را بدون ایجاد صفحات نازک جداگانه برای اندازههای مختلف پشتیبانی میکند.
نصب و رابط سیستم
سل لاستیکی بین سازه اسکله و پنل جلویی نصب میشود. باید فاصله شعاعی و لبه کافی برای انبساط و انحراف بدنه لاستیکی بدون تداخل فراهم شود. برای چیدمانهای چند واحدی، فاصله باید از تداخل فندرهای مجاور یا سازه پنل در طول چرخه فشردهسازی جلوگیری کند.
برای اسکلههای بتنی مسلح جدید، میتوان لنگرهای تعبیه شده را با استفاده از یک قالب نصب کرد. برای سازههای موجود، لنگرهای قابل نصب پس از نصب را میتوان تنها پس از تأیید سازه استفاده کرد. تعبیه نهایی، تقویت، فواصل لبه، هندسه پنل، براکتهای زنجیر و طول زنجیرها توسط طرح کلی پروژه تایید شده و چیدمان لنگر تعیین میشود.
بازرسی و مستندات
راستیآزمایی کیفیت پایه شامل بازرسی بصری و ابعادی، آزمایش خواص فیزیکی لاستیک و تأیید فشردهسازی در مقیاس کامل نیروی واکنش و جذب انرژی در شرایط آزمایش توافق شده است. در مواردی که پنل جلویی فولادی ارائه میشود، سوابق ساخت میتواند شامل بازرسی جوش/NDT طبق مشخصات، آزمایش سفتی جعبه بسته یا نشت هوا، بازرسی پوشش و سوابق ضخامت فیلم خشک باشد. مونتاژ زنجیر گالوانیزه و مواد روکش UHMW-PE مطابق با مشخصات پروژه تأیید میشوند.
دستورالعملهای فندر PIANC 2024 (MarCom WG211) راهنمای فعلی بینالمللی برای طراحی، ساخت و آزمایش سیستم فندر هستند. هرگونه اظهار مطابقت پروژه، تأیید نوع، گواهینامه محصول یا آزمایش شاهد باید به دامنه قراردادی واقعی و سوابق پشتیبان مرتبط باشد.
کاربردها
پایانههای کانتینری و فله | پایانههای نفت و گاز | اسکلههای کالاهای عمومی | پایانههای فری و رورو | پایانههای کروز | پروژههای اسکلههای دریایی و چند منظوره که در آن سیستم فندر از نوع سل ثابت مناسب است.

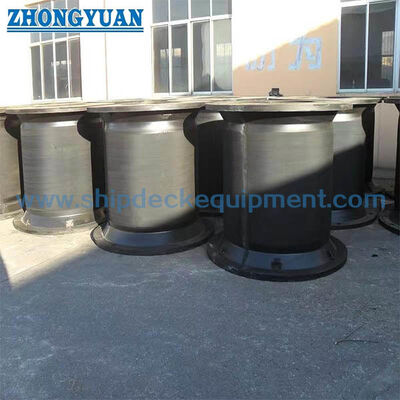

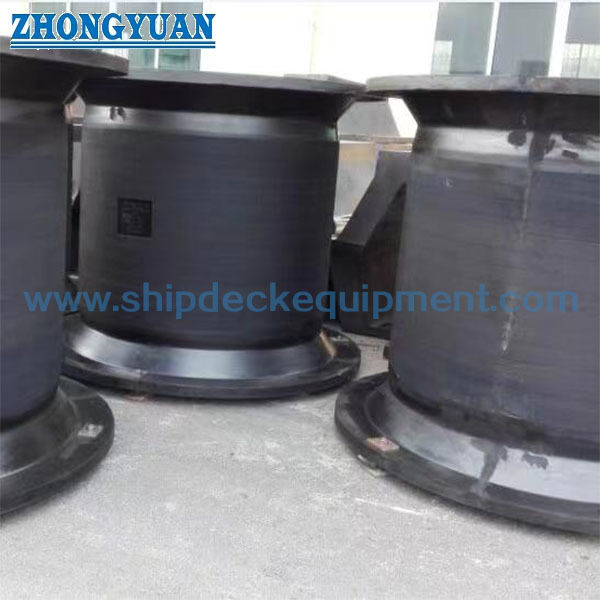

نقشه و عکسها
سوالات متداول
س1: چگونه فندر لاستیکی سوپر سل صحیح انتخاب میشود؟
پ1: از انرژی پهلوگیری مورد نیاز و واکنش مجاز انتخاب کنید، سپس فشار بدنه، ارتفاع، اندازه پنل، فاصله و شرایط آزمایش پروژه را بررسی کنید.
س2: آیا فندر سل میتواند با پنل جلویی و روکش UHMW-PE عرضه شود؟
پ2: بله. میتوان آن را با پنل فولادی جعبه بسته، روکش UHMW-PE پیچ شده، لنگرها و زنجیرهای طراحی شده توسط پروژه ادغام کرد.
س3: چه مواردی قبل از عرضه تأیید میشوند؟
پ3: ITP توافق شده میتواند شامل ابعاد، خواص لاستیک، عملکرد واکنش/انرژی، ساخت/سفتی پنل، سیستمهای حفاظتی و سوابق مواد/اسناد باشد.
