گلگیر لاستیکی ذوزنقه ای برای کشتی ها و کناره های اسکله

فندرهای لاستیکی تراپیزیودال برای کشتی ها و دوکان ها

خلاصه ی محصول

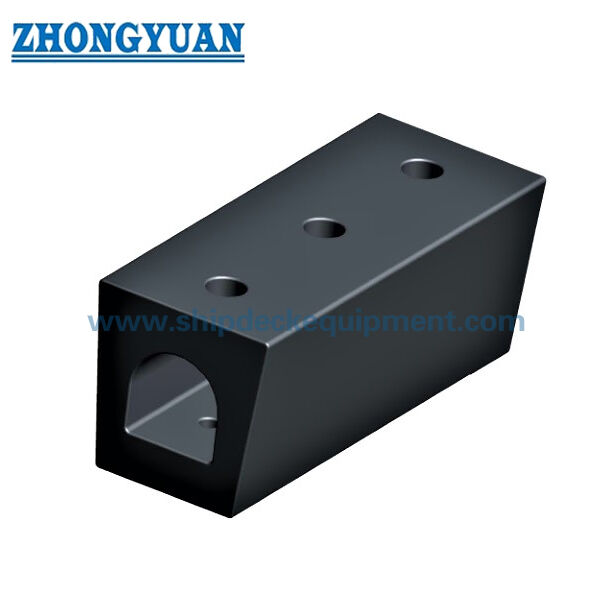

فندر لاستیکی تراپیزیودال برای کشتی ها و دوکان ها یک پروفایل لاستیکی جامد با یک بخش متقاطع برای حفاظت از کشتی و دوکان است.مجموعه عرضه شده شامل شش گزینه برش متقابل است، چهار با ابعاد دقیق تثبیت و دو پروفایل بزرگتر 500 میلی متر با طول واحد 1500 میلی متر ذکر شده است.

در این صفحه از اصطلاح توصیف بین المللی استفاده می شود “فندر لاستیکی تراپیزیوم”؛ “فندر لاستیکی تراپیزیوم” به عنوان یک عبارت جستجوی ثانویه حفظ شده است زیرا در منبع ارائه شده ظاهر می شود.

مشخصات سریع

• نوع محصول: فرش تراپیزیوم / تراپیزیوم از لاستیک جامد
• محدوده نامی B: 300×500 میلی متر
• محدوده نامی H ارائه شده: 250×500 میلی متر
• ابعاد دقیق تثبیت برای چهار پروفایل کوچکتر ارائه شده است
• طول واحد ذکر شده برای دو پروفایل 500 میلی متر: 1500 میلی متر
• کاربردهای: طرف کشتی و طرف لنگرگاه
• وضعیت انتشار عملکرد: ابعاد ارائه شده؛ هیچ جدول کامل واکنش عددی/انرژی ارائه نشده است

ساختار و پیکربندی

قطعه تراپیزی / تراپیزی صیقل از لاستیک جامد. هندسه باز کردن داخلی مرکزی / ثابت کردن بر روی پروفایل های دقیق. بدن پروفایل طولی.

شکل پروفایل باعث می شود که سطح نصب نسبت به عرض تماس خارجی در اندازه های انتخاب شده باریک تر باشد.طول نهایی و هندسه تثبیت باید مطابق با نقشه محصول تایید شده برای بخش انتخاب شده باشد..

مشخصات فنی اصلی:

راهنمای انتخاب و تحقیق

مرحله 1 ️ قطع قطعی مورد نیاز را از دستگاه موجود یا پوشش نصب موجود تأیید کنید.

مرحله 2 ️ طول کل و هندسه ی ثابت شدن و اینکه آیا این نصب در طرف کشتی یا در طرف لنگرگاه است را تأیید کنید.

مرحله 3 ️ مواد ساختاری پشتیبانی، ترتیب بولت / پشتیبان و جهت تماس مورد انتظار را ارائه دهید.

مرحله ۴ ️ اگر عملکرد کمی مورد نیاز است، مبنای واکنش/انرژی مورد نظر را ارائه دهید و الزامات محاسبه یا بررسی کامل را مشخص کنید.

مرحله 5 ️ تایید مقدار، مدارک، بازرسی و الزامات تحویل.

مزیت های کلیدی مهندسی

• پروفایل کوبیده یک هندسه تماس جایگزین را در صورتی فراهم می کند که یک پروفایل مربع یا D ساده با فضای نصب موجود مطابقت نداشته باشد.
• شش قطعه قطعی عرضه شده دارای ارتفاع نامی 250 × 500 میلی متر و روابط متعدد پهنای پایه هستند.
• ساخت مستقیم لاستیک جامد از تعویض مستقیم در برنامه های کاربردی کشتی و سمت قفسه پشتیبانی می کند.
• پروفایل های بزرگ 500 میلی متری با طول واحد 1500 میلی متری برای برنامه ریزی پروژه عرضه می شوند.

نصب و رابط سیستم

فندر تراپیزیوم به کشتی یا سازه پشتیبان لنگر با استفاده از سوراخ های مخصوص پروفایل و ترتیب پشتیبان تایید شده ثابت می شود. اندازه بولت نهایی، فاصله،تقویت محلی و فاصله نصب از بخش انتخاب شده تعیین می شود.، مواد حمایتی و مبنای بار پروژه.

بازرسی و اسناد

کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است.هیچ ادعای عددی در مورد نیروی واکنش / جذب انرژی اضافه نمی شود در صورتی که مواد مورد استفاده در محصول ارائه نشده یک پایه عملکردی جدول بندی قابل اعتماد را ارائه ندهد..

راهنمای مهندسی سیستم های فندر فعلی برای طراحی پروژه و تست منطق استفاده می شود، در حالی که تایید نوع، صدور گواهینامه محصول،گواهی شخص ثالث و اسناد کلاس تنها زمانی ذکر می شوند که دامنه مربوطه توافق شده و مستند شده باشد..

درخواست ها

دريچه هاي کشتي. دريچه هاي بندر. حفاظت از بندر خشك. لبه هاي بندر شناور.

نقاشی و عکس

سوالات عمومی

سوال 1: آیا ′′trapezium rubber fender′′ همان هدف جستجو است؟ ′′بله. منبع ارائه شده از ′′trapezium′′ استفاده می کند، در حالی که ′′trapezoidal rubber fender′′ نام صفحه توصیف کننده ای واضح تر است.

سوال2: چرا D، d و h برای دو پروفایل 500 میلی متر خالی هستند؟ ️ جدول ارائه شده فقط B، B1، H و L = 1500 را برای این ردیف ها نشان می دهد؛ ابعاد ثابت نشده از دست رفته حدس زده نمی شود.

س3: آیا مقادیر واکنش و انرژی منتشر شده است؟ ️ هیچ جدول عملکرد عددی قابل اعتماد ارائه نشده است. عملکرد کمی باید از یک محاسبه یا پایه آزمایش محصول تایید شده باشد.
