فندر لاستیکی نوع امگا برای کشتی ها و اسکله ها
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | Ω | قابل اجرا: | ساقه کشتی، کنار کشتی، عقب کشتی، حوض خشک، اسکله شناور، سمت اسکله |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | drydock Marine Rubber Fender,در حاشیه کشتی Marine Rubber Fender,سپرهای لاستیکی CCS برای اسکله های قایق |
||
توضیحات محصول

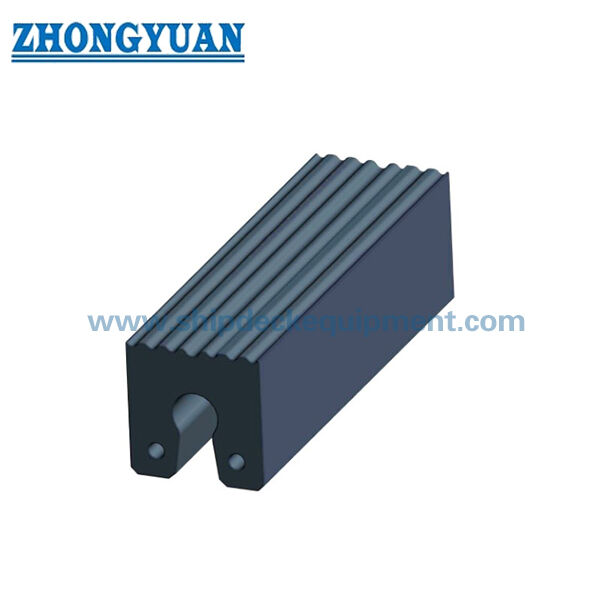

فندر لاستیکی نوع امگا برای کشتی ها و اسکله ها
خلاصه ی محصول
فندر لاستیکی نوع Keyhole / Omega برای کشتی ها و اسکله ها یک پروفایل لاستیکی جامد برای حفاظت از ساقه، طرف و پشت کشتی و همچنین تاسیسات خشکی، اسکله شناور و ساحلی است.طراحی سری Ω ارائه شده از یک باز کردن مرکزی و هندسه نصب در سبک حفره کلید استفاده می کند، پس صفحه ترکیبی از نام "اومیگا" را با اصطلاح جستجوی کلیدچاله شناخته شده بین المللی ترکیب می کند.
سری ارائه شده شامل دو قطعه نامی است: 250 × 250 میلی متر و 300 × 300 میلی متر. منبع داده های ابعاد را ارائه می دهد اما هیچ جدول عددی نیروی واکنش / جذب انرژی تایید نشده است.در نتیجه ارقام عملکردی از طیف های مدل های کلیدی خارجی اختراع یا کپی نمی شوند..
مشخصات سریع
- نوع محصول: فندر با پروفایل لاستیکی جامد
- اندازه های نامی ارائه شده: 250 × 250 میلی متر. 300 × 300 میلی متر.
- ابعاد B1 ارائه شده: 150 میلی متر.
- قطر سوراخ تثبیت شده d: 25 میلی متر 30 میلی متر
- ابعاد h ارائه شده: 50 میلی متر 60 میلی متر
- کاربردها: ساقه کشتی، سمت و پشت کشتی؛ حاشیه خشک؛ حاشیه شناور؛ طرف اسکله
- وضعیت انتشار عملکرد: سری ابعاد تایید شده؛ جدول واکنش عددی/انرژی ارائه نشده است
ساختار و پیکربندی
یک قطعه ی کلید سوراخ لاستیکی جامد / پروفایل امگا / باز کردن / قفل مرکزی / دو منطقه نصب در پایه / صورت تماس خروجی اختیاری با توجه به نیاز نقشه / پروژه
کاتالوگ های بین المللی کشتی های کشنده، از اصطلاح عمومی "فندر سوراخ کلید" برای یک خانواده از پروفایل های نزدیک پیشانی/پشت استفاده می کنند. این نام گذاری بین المللی فقط برای هدف جستجو استفاده می شود.کد های مدل خارجی، اندازه ها و مقادیر عملکرد ثابت به عنوان داده های محصول Zhongyuan پذیرفته نمی شوند.
مشخصات فنی اصلی:
| نوع | اندازه ها (ملی متر) | ||||
| ب | B1 | H | d | h | |
| Ω250 | 250 | 150 | 250 | 25 | 50 |
| Ω300 | 300 | 184 | 300 | 30 | 60 |
راهنمای انتخاب و تحقیق
مرحله 1 ️ محل نصب را تأیید کنید: پرو/سنگ، طرف، پشت کشتی، حیاط خشک، حیاط شناور یا اسکله.
مرحله 2 ️ از میان فضای نصب موجود و هندسه ی جایگزین موجود، پروفایل نامی 250 یا 300 میلی متری را انتخاب کنید.
مرحله 3 ️ طول کل، فاصله سوراخ تثبیت، ترتیب پین / بولت، ساختار پشتیبان و اینکه آیا یک صورت تماس شکاف دار یا صاف مورد نیاز است را تأیید کنید.
مرحله 4 ️ اگر عملکرد کمی مورد نیاز است، پایه ی طراحی بار تماس / انرژی را ارائه دهید و محاسبه یا تأیید آزمایش مورد نیاز را مشخص کنید.
مرحله 5 ️ تایید مقدار، دامنه بازرسی/دستاویز و مقصد تحویل.
مزیت های کلیدی مهندسی
- هندسه مرکز به سبک حفره کلید یک پروفایل فشرده نصب شده بر روی کشتی / نصب شده بر روی اسکله با مناطق ثابت تعریف شده را فراهم می کند.
- دو بخش اسمی ارائه شده از جایگزینی و ساخت جدید با عمق نصب محدود پشتیبانی می کنند.
- پروفایل می تواند در طرح های حفاظت از پیشانی، جانبی یا عقب مورد استفاده قرار گیرد که در آن یک نوار تماس لاستیکی طولانی مستمر مورد نیاز است.
- اصطلاحات کلیدی بین المللی شفافیت جستجو را بدون کپی کردن سیستم مدل تامین کننده دیگر بهبود می بخشد.
نصب و رابط سیستم
فندر از طریق مناطق تثبیت پروفایل به کشتی یا ساختارهای حمایتی لنگر نصب می شود. طول نهایی، اندازه پین / بولت، پشتیبانی های بین المللی،حداقل شعاع خم و ساختار پشتیبان باید برای نصب واقعی و نه کپی از سری سوراخ کلید تامین کننده دیگر تعیین شود..
بازرسی و اسناد
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است.هیچ ادعای عددی در مورد نیروی واکنش / جذب انرژی اضافه نمی شود در صورتی که مواد مورد استفاده در محصول ارائه نشده یک پایه عملکردی جدول بندی قابل اعتماد را ارائه ندهد..
راهنمای مهندسی سیستم های فندر فعلی برای طراحی پروژه و تست منطق استفاده می شود، در حالی که تایید نوع، صدور گواهینامه محصول،گواهی شخص ثالث و اسناد کلاس تنها زمانی ذکر می شوند که دامنه مربوطه توافق شده و مستند شده باشد..
درخواست ها
ساقه کشتی. سقف کشتی. پشت کشتی. حفاظت از قایق های کاری.
نقاشی و عکس
سوالات عمومی
Q1: آیا نوع امگا مشابه هر فندر کلیدی بین المللی است؟ قطعه قطعی ارائه شده سبک کلید است، بنابراین اصطلاح جستجوی عمومی مرتبط است،اما ابعاد و جزئیات تثبیت با تولید کننده و پروژه متفاوت است.
سوال2: چرا ابعاد سوراخ کلید خارجی اضافه نشده است؟ به عنوان اطلاعات محصول Zhongyuan کپی نشده است.
س3: آیا می توان پروفایل را در اطراف یک کمان خم کرد؟تنظیمات پشتیبانی و تثبیت میانگین باید برای بخش و طول انتخاب شده بررسی شود..
