گلگیر لاستیکی قایق یدککش نوع W برای محافظت از دماغه و پاشنه
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | دبلیو | قابل اجرا برای: | قسمت زیر آب ساقه کشتی و عقب |
|---|---|---|---|
| برجسته کردن: | گلگیر لاستیکی marine w,گلگیر لاستیکی SGS w,گلگیر دریایی لاستیکی الاستیک |
||
توضیحات محصول

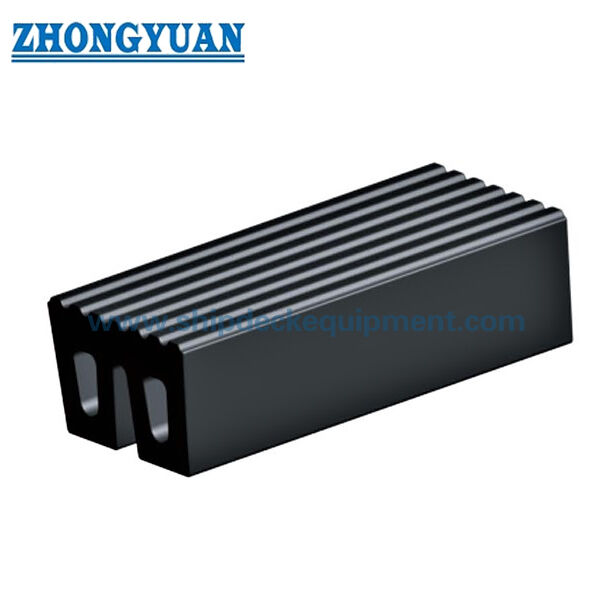

محافظ لاستیک لاستیکی از نوع W برای محافظت از دماغه و پاشنه کشتی
مرور کلی محصول
محافظ لاستیک لاستیکی از نوع W برای محافظت از دماغه و پاشنه کشتی، یک پروفیل لاستیکی جامد قالبگیری شده است که برای یدککشها، قایقهای هلدهنده و قایقهای کاری که در معرض تماس مکرر هل دادن، اسکورت و کمک به کشتی قرار دارند، طراحی شده است. پروفیل W شکل، دو پایه نصب و یک سطح تماس شیاردار پهن را فراهم میکند که برای چیدمان دماغه، ساقه و پاشنه کشتی مناسب است.
سری ابعادی ارائه شده شامل هفت پروفیل W از W320 × 200 تا W600 × 400 است، با طولهای حداکثر ذکر شده تا 3000 میلیمتر بسته به اندازه پروفیل. منبع همچنین شامل منحنی عملکرد است، اما جدول کامل قابل خواندن مقادیر نیروی واکنش / جذب انرژی ارائه نشده است؛ بنابراین مقادیر عملکرد عددی پشتیبانی نشده در این صفحه منتشر نمیشوند.
مشخصات سریع
- نوع محصول: محافظ لاستیکی جامد پروفیل W برای یدککش
- محدوده پروفیل ارائه شده: W320 × 200 تا W600 × 400
- حداکثر طول واحد ذکر شده: 2000-3000 میلیمتر بسته به پروفیل
- منطقه نصب اولیه: دماغه، ساقه و پاشنه یدککش / قایق کاری
- ساخت: پروفیل لاستیکی جامد قالبگیری و ولکانیزه شده
- سطح تماس: سطح لاستیکی پهن شیاردار / آجدار
- مبنای انتخاب: هندسه پروفیل، چیدمان کشتی، بار تماس، وظیفه سایش و عملکرد تأیید شده خاص پروژه
ساختار و پیکربندی
بدنه لاستیکی جامد W شکل | دو پایه نصب | تاج تماس پهن | شیارهای تماس طولی / آجها | شکافهای نصب کشیده | پیچهای نصب و ساختار پشتیبانی خاص پروژه.
محافظهای W به عنوان محافظهای یدککش نصب شده بر روی کشتی استفاده میشوند و میتوانند با محافظهای استوانهای یا پروفیل D در یک چیدمان کامل محافظت از دماغه/کناره ترکیب شوند. این صفحه پروفیل W را به عنوان دستگاه بالابر کنار اسکله یا جزء یدککشی در نظر نمیگیرد.
مشخصات فنی اصلی:
| انواع | (میلیمتر) اندازهها (میلیمتر) | |||||
| B | Bl | H | H1 | h | L | |
| W320X200 | 320 | 180 | 200 | 67 | 50 | ≤2000 |
| W480X300 | 480 | 245 | 300 | 88 | 58 | ≤3000 |
| W500X330 | 500 | 248 | 330 | 90 | 65 | ≤2000 |
| W500X450 | 500 | 255 | 450 | 100 | 75 | ≤2500 |
| W500X400 | 500 | 270 | 400 | 99 | 74 | ≤2000 |
| W600X300 | 600 | 460 | 300 | 60 | 43 | ≤2000 |
| W600X400 | 600 | 405 | 400 | 78 | 58 | ≤2000 |
راهنمای انتخاب و استعلام
مرحله 1 - چیدمان دماغه، ساقه یا پاشنه یدککش / قایق کاری و منطقه تماس مورد نیاز برای محافظت را ارائه دهید.
مرحله 2 - اندازه پروفیل W و طول واحد را از فضای موجود بدنه، هندسه تماس و ابعاد جایگزین موجود انتخاب کنید.
مرحله 3 - چیدمان شکاف نصب، ساختار پشتیبانی، چیدمان پیچ و محافظت در برابر خوردگی برای نصب کشتی را تأیید کنید.
مرحله 4 - بار تماس طراحی مورد نیاز / مبنای انرژی را ارائه دهید و مشخص کنید که آیا تست عملکرد یا محاسبه باید در دامنه عرضه گنجانده شود.
مرحله 5 - تعداد، چیدمان سمت کشتی، نقشهها، دامنه بازرسی/مستندات و مقصد تحویل را تأیید کنید.
مزایای مهندسی کلیدی
- سطح تماس شیاردار پهن برای تماس هل دادن مکرر بر روی دماغه/پاشنه یدککش و قایق کاری مناسب است.
- پروفیل دو پایهای، چیدمان نصب ایمن در سمت کشتی را فراهم میکند و در عین حال اجازه میدهد تاج لاستیکی در اثر تماس تغییر شکل دهد.
- هندسههای مقطع و طولهای متعدد از نصبهای جدید و جایگزینی پشتیبانی میکنند بدون اینکه برای هر اندازه یک صفحه وب جداگانه ایجاد شود.
- محافظهای پروفیل W میتوانند با محافظهای جانبی استوانهای و نوع D در یک چیدمان کامل محافظت یدککش ادغام شوند.
نصب و رابط سیستم
محافظ به یک پشتیبانی تقویت شده در سمت کشتی پیچ میشود. اندازه نهایی پیچ، هندسه شکاف، صفحه پشتی، چیدمان درج / تقویت کننده بدنه و محافظت در برابر خوردگی توسط نقشه کشتی و بارهای محلی محاسبه شده تعریف میشوند. پروفیل نصب شده باید فضای کافی برای تغییر شکل بدون تماس سخت با سازههای فولادی مجاور داشته باشد.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است. در مواردی که جدول نیروی واکنش / جذب انرژی کمی شده بخشی از مشخصات محصول توافق شده باشد، تست فشردهسازی در مقیاس کامل میتواند در ITP پروژه گنجانده شود تا عملکرد تضمین شده را تحت شرایط تست تعریف شده تأیید کند.
دستورالعملهای PIANC Fender 2024 (MarCom WG211) به عنوان مرجع مهندسی فعلی برای اصول طراحی، ساخت و آزمایش سیستم محافظ استفاده میشوند. تأیید نوع، گواهینامه محصول، نظارت شخص ثالث و مستندات کلاس تنها زمانی ذکر میشوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
یدککشهای بندری | یدککشهای اسکورت | قایقهای هلدهنده | قایقهای کاری | محافظت از دماغه کشتی | محافظت از ساقه و پاشنه | ساخت و جایگزینی یدککش

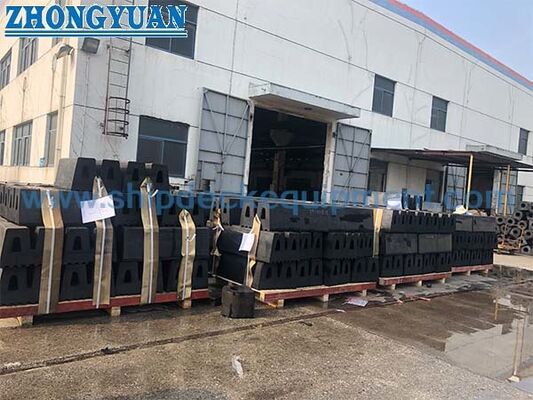

نقشه و عکسها
سوالات متداول
س1: آیا نوع W عمدتاً یک محافظ یدککش است؟ - بله. اطلاعات محصول ارائه شده آن را برای محافظت از ساقه / پاشنه کشتی قرار میدهد و رویه فعلی بینالمللی محافظ یدککش نیز از پروفیلهای W در چیدمان دماغه و پاشنه استفاده میکند.
س2: آیا میتوان از جدول ابعادی به عنوان جدول واکنش/انرژی استفاده کرد؟ - خیر. ابعاد و عملکرد تأیید شده مجموعه دادههای مهندسی جداگانه هستند؛ عملکرد عددی باید از یک جدول عملکرد تأیید شده یا تست به دست آید.
س3: آیا میتوان محافظهای W را با محافظهای استوانهای ترکیب کرد؟ - بله، یک سیستم محافظ یدککش میتواند از پروفیلهای مختلف در مکانهای دماغه، پاشنه و کناره بسته به چیدمان کشتی استفاده کند.
