جزئیات محصول:

محل منبع: چین
نام تجاری: Zhongyuan
گواهی: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
شماره مدل: استاندارد و سفارشی

پرداخت:

مقدار حداقل تعداد سفارش: 1
قیمت: As per quotation
جزئیات بسته بندی: پالت یا سفارشی
زمان تحویل: طبق پیشنهاد
شرایط پرداخت: TT ، L/C ، و غیره
قابلیت ارائه: برآوردن نیازهای مشتریان
بهترین قیمت مخاطب

اطلاعات تکمیلی
اندازه شفت: Dia. دیا 25 to 150mm 25 تا 150 میلی متر مواد: چدن ریخته گری، فلز سفید، برنز، مس
گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.
برجسته کردن:

سیستم پیشرانه کشتی ABS

,

چرخ دنده دریچه شافت دریایی

,

دستگاه چرخ دنده سنسور

توضیحات محصول

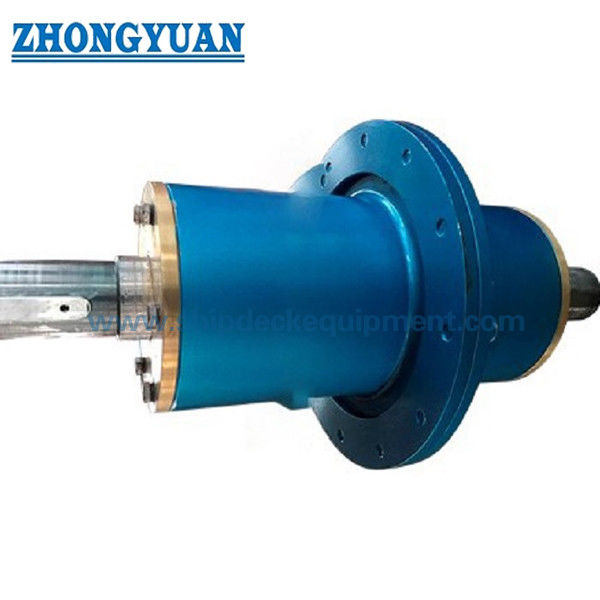

سیستم محرکه کشتی دنده ای باکله شفت دریایی



شرح:

این محصول برای چرخ دنده های دیواری بین اتاق پمپ و موتورخانه قابل استفاده است (برای سرعت شفت بیش از 3000 دور در دقیقه).این عمدتا در کشتی های حمل و نقل نفت خام، فرآورده های نفتی و مواد شیمیایی مایع استفاده می شود

با توجه به حالت خنک کننده درایو به دو دسته زیر تقسیم می شود: الف) خنک کننده آب نوع S، ب) خنک کننده هوا نوع K



مشخصات فنی اصلی:

  1. اندازه شفت: قطر25 تا 150 میلی متر
  2. جنس: چدن، فلز سفید، برنز، مس
  3. گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.

نوع S

1. این نوع باید از حداقل یک جفت غلتک کم نور، مهر و موم لاستیکی لبه چرخان و غیره تشکیل شود.

2. حفره های خنک کننده و روان کننده درایو باید مجهز به دستگاه نظارت بر سنجش نمایشگر دما و ابزار نشانگر سطح روغن باشد.

3. درایو باید مجهز به اتصالات خط و مه پلاگین تخلیه تنفسی باشد

4. درایو باید بر روی شفت سمت محفظه پمپ نصب شود و باید به رابط نصب سنسور دما مجهز شود، که باید هنگامی که دما از 65 درجه سانتیگراد فراتر رفت، زنگ هشدار را ایجاد کند.

5. رابط برچسب روغن باید با الزامات JB/T 7942. 1 مطابقت داشته باشد.

6. فشار ورودی آب خنک کننده 0.5 مگاپاسکال.

6. محفظه یک سازه فولادی یا قطعه فولادی ریخته گری است.

8. انتهای محور باید حداقل یک سر به عنوان کوپلینگ الاستیک داشته باشد.



نوع K

1 دستگاه باید دارای محفظه خنک کننده هوا و مجهز به سوراخ اگزوز باشد.

2 دستگاه باید از بلبرینگ های کشویی مهر و موم شده با گریس مبتنی بر لیتیوم استفاده کند.

3 انتهای شفت باید حداقل یک انتها به عنوان کوپلینگ الاستیک داشته باشد.

4 درایو باید در یاتاقان های طرف محفظه پمپ با یک رابط نصب برای سنسور دما نصب شود، که باید زمانی که دما از 657 فراتر رفت، زنگ هشدار را ایجاد کند.

5 محفظه یک سازه فولادی یا قطعه فولادی ریخته گری است.



پارامترهای فنی اصلی:



نوع S

شفت دیا.
D		 D D1 D2 L L1 L2 آب خنک کننده
جریان		 وزن
میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر (m3/h) کیلوگرم
30 420 340 219 580 240 58 1 73
40 420 340 219 640 270 82 1 80
50 42 0 340 219 680 290 82 1 92
60 420 340 24 5 720 310 105 1 98
70 420 340 245 760 340 105 1 110
80 420 340 245 800 350 130 1.5 132
90 420 340 245 880 370 130 1.5 168
100 540 440 273 930 440 165 1.5 190




نوع K

شفت دیا.
D		 D D1 L L1 L2 L3 وزن
میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر کیلوگرم
25 320 250 450 222 240 70 38
30 360 270 450 222 240 70 42
40 380 210 450 222 240 80 55
45 400 290 500 247 240 80 60
50 420 310 550 280 280 90 63
60 440 330 600 305 280 110 75
70 460 350 650 320 280 110 87
80 480 370 700 353 300 140 112
90 500 390 750 378 300 140 125
100 520 410 800 403 340 170 150
110 550 410 850 428 340 170 162
120 580 460 900 453 380 200 180
130 600 460 950 478 380 200 192
140 620 500 1000 503 420 230 210
150 640 500 1050 528 420 230 222

تایپ کنید سرعت شفت قابل اجرا دمای کاری قطر شفت قابل اجرا
(r/min) ℃ میلی متر
اس ≤3000 0~65 30 تا 100
ک ≤1000 - 25 تا 150


سیستم پیشرانش کشتی دنده ای تعظیم دریچه شافت دریایی 0

ترسیم دنده های بالکش شفت دریایی نوع S



سیستم پیشرانش کشتی دنده ای تعظیم دریچه شافت دریایی 1

ترسیم سیستم محرکه کشتی دنده نوع K دنده بالکل شفت دریایی
