سیستم محرکه کشتی باربری شفت میانی دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| اندازه شفت: | Dia. دیا 120 to 740mm 120 تا 740 میلی متر | مواد: | چدن ریخته گری، فلز سفید، برنز، مس |
|---|---|---|---|
| فشار سیستم: | بیش از 0.6 مگاپاسکال | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره. |
| برجسته کردن: | بلبرینگ شفت میانی 120 میلی متر,بلبرینگ شفت میانی دریایی 120 میلی متر,یاتاقان میانی 0.6 مگاپاسکال 120 میلی متر |
||
توضیحات محصول

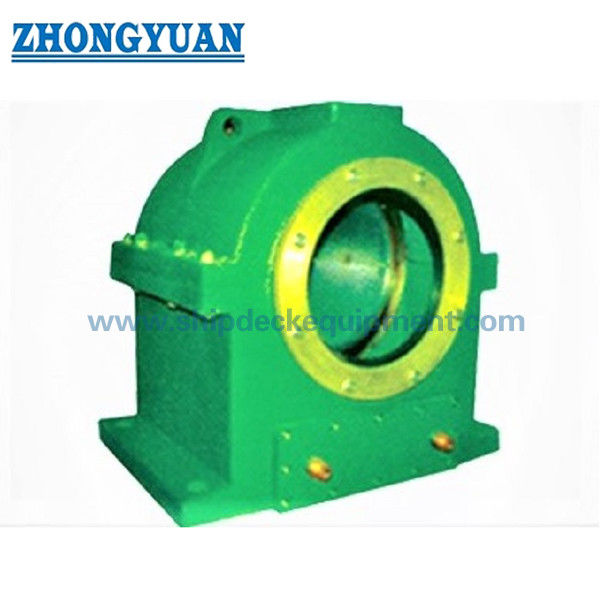

سیستم محرکه کشتی باربر شفت میانی دریایی
شرح
این نوع یاتاقان میانی برای فشار نسبت شفت کشتی بیشتر از فشار نسبت معمولی (0.6MPa) در بالا است و نیاز به تنظیم تراز شفت مناسب برای انتخاب این نوع یاتاقان‌های میانی فشار نسبت بزرگ دارد.ما انواع مختلفی از یاتاقان های میانی کشتی را عرضه می کنیم
مشخصات فنی اصلی
- اندازه شفت: قطر120 تا 740 میلی متر
- جنس: چدن، فلز سفید، برنز، مس
- فشار سیستم: بیش از 0.6 مگاپاسکال
- گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.
| D | پیچ | ب 1 | b2 | b3 | b4 | ج | h1 | h2 | h3 | L1 | L2 | L3 | L4 |
| 120-160 | 4 x M20 | 320 | 310 | 270 | 160 | 86 | 185 | 360 | 32 | 306 | 320 | 155 | 115 |
| 161-200 | 4 x M20 | 380 | 370 | 320 | 190 | 106 | 220 | 420 | 32 | 330 | 350 | 170 | 130 |
| 201-240 | 4 x M24 | 450 | 440 | 380 | 230 | 126 | 270 | 500 | 35 | 354 | 390 | 185 | 145 |
| 241-280 | 4x M30 | 514 | 506 | 430 | 260 | 150 | 300 | 560 | 38 | 406 | 450 | 205 | 175 |
| 281- 330 | 4 x M30 | 604 | 596 | 520 | 320 | 170 | 340 | 645 | 43 | 436 | 480 | 220 | 190 |
| 331- 390 | 4 x M36 | 684 | 664 | 580 | 360 | 200 | 380 | 730 | 48 | 480 | 540 | 245 | 215 |
| 391-450 | 4 x M36 | 770 | 760 | 670 | 440 | 230 | 425 | 820 | 93 | 535 | 585 | 270 | 235 |
| 451-510 | 4 X M42 | 860 | 860 | 760 | 480 | 280 | 480 | 920 | 108 | 620 | 700 | 320 | 280 |
| 511 - 570 | 4 X M42 | 960 | 910 | 810 | 510 | 290 | 530 | 1020 | 120 | 670 | 740 | 340 | 300 |
| 571 - 650 | 4 x M48 | 1080 | 1030 | 910 | 570 | 330 | 610 | 1150 | 147 | 770 | 850 | 385 | 345 |
| 651-740 | 4 x M48 | 1190 | 1170 | 1020 | 660 | 380 | 720 | 1330 | 177 | 840 | 930 | 425 | 375 |
ترسیم سیستم محرکه کشتی باربر شافت میانی
