نوع سیلندر قایق یدک کش لاستیکی گلگیر دریایی لاستیکی گلگیر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | CY | قابل اجرا برای: | انواع کشتی و اسکله |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | گلگیر لاستیکی قایق CY,گلگیر لاستیکی قایق ABS,گلگیرهای اسکله دریایی لاستیکی |
||
توضیحات محصول

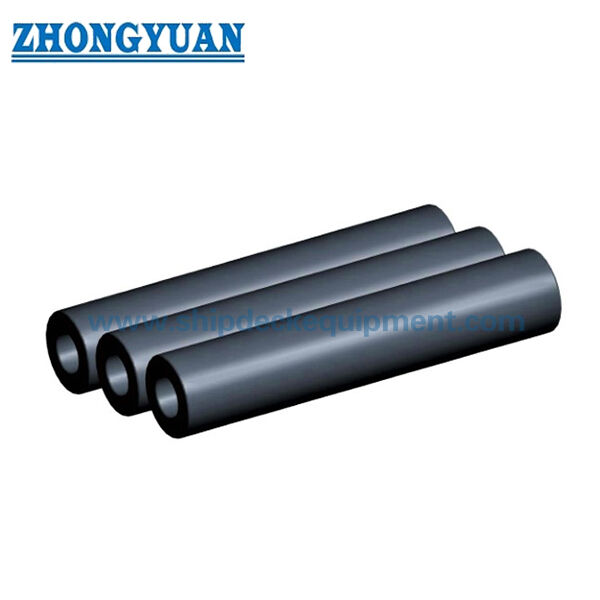

فندر لاستیکی برای کشتی های کشنده و ترمینال های دریایی
خلاصه ی محصول
فندر لاستیکی سیلندر برای کشتی های کشنده و ترمینال های دریایی یک فندر ساده از لاستیک جامد سیلندر است که در اسکله ها، اسکله ها، کشتی های کشنده، قایق های فشار و سایر مکان های تماس کشتی استفاده می شود.می تواند توسط یک زنجیره مرکزی یا میله نصب شود، با تعلیق، یا با حفره های محوری ماشینکاری شده برای بندها / زنجیرها در صورت لزوم.
سری عملکرد استاندارد عرضه شده، قطر بیرونی 150 تا 1200 میلی متر را در طول مرجع 1000 میلی متر با داده های فشرده سازی 50٪ طراحی پوشش می دهد.یک جدول تولید جدا از کشتی کش / قایق فشار تایید طول استوانه ای طولانی تا 20،000 میلی متر برای بسیاری از پیکربندی های شکوفه دار و بدون شکوفه.
مشخصات سریع
- نوع محصول: فندرهای لاستیکی جامد بالینی پوکی
- محدوده قطر بیرونی ارائه شده در جدول عملکرد استاندارد: 150-1200 میلی متر
- نسبت ID/OD معمولی در سری استاندارد: تقریباً 0.5
- نقطه عملکرد منتشر شده: فشرده سازی طراحی 50٪
- طول مرجع منتشر شده برای جدول عملکرد: 1000 میلی متر
- طول تولید طولانی: تا 20000 میلی متر برای بسیاری از پیکربندی های ذکر شده
- فرم های نصب در دسترس: ساده استوانه ای......خروجی استوانه ای...
ساختار و پیکربندی
بدن لاستیکی هول. سوراخ مرکزی برای تعلیق / تثبیت. خروجی های نصب دایره ای اختیاری.
برای محصولات استوانه ای، اطلاعات تولید ارائه شده پشتیبانی از اکستروژن / پیچاندن خودکار، فشرده سازی لایه، ولکاناسیون یکپارچه و ماشینکاری شکاف های نصب در صورت نیاز.این توصیف فرآیند به صورت کلی برای قالب بندی نمی شود.، W یا سایر خانواده های پروفایل.
پارامترهای فنی اصلی:
| نوع | خارج از کشور ((د)) | داخل دی ای (د) | طول محصول | |
| CY150XL | 150 | 75 | 500 تا 2000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| عملکرد فنی اصلی | ||||
| نوع | انحراف فشرده سازی طراحی شده | عملکرد | ||
| KN) نیروی واکنش |
جذب انرژی ((KJ) |
میزان تحمل | ||
| نوع استاندارد | نوع استاندارد | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ±10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200x1000 | 363 | 95.2 | ||
راهنمای انتخاب و تحقیق
مرحله 1 ️ محل نصب را تأیید کنید: پیش یا سمت کشتی کشنده/کشنده، اسکله، لنگرگاه، موقعیت معلق یا نصب جایگزین.
مرحله 2 ️ انتخاب OD، ID و طول کل از انرژی مورد نیاز / واکنش، فضای موجود و روش تثبیت.
مرحله 3 ️ تایید پیکربندی صاف یا شکاف دار، مقدار شکاف/موقعیت، ترتیب زنجیر یا بند و جزئیات انتهای آن.
مرحله ۴ ٫ برای انتخاب مبتنی بر عملکرد، مشخص کنید که آیا مقادیر کاتالوگ 1000 میلی متر / 50٪ پایه پذیرش هستند یا اینکه آیا یک آزمایش کامل برای پروژه خاص مورد نیاز است.
مرحله 5 ️ مقدار، نقشه، دامنه بازرسی/دستاویز و مقصد تحویل را تأیید کنید.
مزیت های کلیدی مهندسی
- هندسه دایره ای ساده اجازه می دهد تا تعلیق، بند مرکزی یا تنظیمات نصب شده بر روی ظرف با جایگزینی نسبتا آسان باشد.
- خروجی های ساخت و نصب ماشین آلات طولی از برنامه های پیشاپیش/پشت کشتی کش و قایق فشار پشتیبانی می کنند.
- جدول عملکرد 50٪، مقادیر واکنش مستقیم و انرژی برای سری OD عرضه شده را در طول مرجع 1000 میلی متر ارائه می دهد.
- ترکیب های مختلف OD/ID می توانند در صورتی طراحی شوند که سری کاتالوگ استاندارد با دستگاه موجود مطابقت نداشته باشد.
نصب و رابط سیستم
فلز های استوانه ای ممکن است از طریق سوراخ مرکزی معلق شوند، توسط زنجیرها / میله ها نگه داشته شوند یا با شکاف های محوری و بندها / زنجیرها نصب شوند. برای تنظیمات کمان / پشت کشتی، هندسه شکاف,بار کمربند/زنجیر، انتقال انتهای و جزئیات پشتیبانی از بدنه باید با ساختار کشتی هماهنگ شود.
بازرسی و اسناد
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است.در صورتی که جدول نیروی واکنش / جذب انرژی کمی شده بخشی از مشخصات محصول توافق شده باشد، آزمایش فشرده سازی در مقیاس کامل می تواند در ITP پروژه برای تأیید عملکرد تضمین شده در شرایط آزمایش تعریف شده گنجانده شود.
دستورالعمل های PIANC Fender 2024 (MarCom WG211) به عنوان مرجع مهندسی فعلی برای اصول طراحی، تولید و آزمایش سیستم fender استفاده می شود.گواهی شخص ثالث و اسناد کلاس تنها زمانی ذکر می شوند که دامنه مربوطه توافق شده و مستند شده باشد..
درخواست ها
قایق های کشنده. قایق های راننده. قایق های کاری. دیوار های اسکله.
نقاشی و عکس
سوالات عمومی
Q1: چرا CY900 با قطر داخلی 450 میلی متر نشان داده شده است؟ ️ هندسه 900/450 توسط جدول محصولات شکاف دار و مرجع بین المللی استوانه ای سازگار پشتیبانی می شود؛ورودی جدا شده ۳۵۰ میلی متری در یک منبع به عنوان یک خطای منبع در نظر گرفته می شود..
س2: آیا 50 درصد از مقادیر عملکرد به طور مستقیم با طول مقیاس پذیر می شوند؟مقادیر پروژه برای دیگر طولها باید از طریق پایه محاسبه / عملکرد محصول تایید شده تأیید شود نه بدون تأیید فرض شود.
س3: چه زمانی از شکاف ها استفاده می شود؟ شکاف ها در مواردی استفاده می شوند که بندها یا زنجیرها باید فلز را بر روی یک ظرف یا سازه پشتیبانی قرار دهند و آن را حفظ کنند. هندسه شکاف خاص به پروژه است.
