15 ¢ 200T بالارد بندر کلیه
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | Third party inspection certificate, Pull load test certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| ظرفیت بولارد: | 15 تا 200 تن | مقدار پیچ و مهره: | 4 تا 8 |
|---|---|---|---|
| نوع مواد: | ریخته گری C-Mn فولاد، ریخته گری فولاد ضد زنگ. چدن، چدن داکتیل/آهن SG | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، پولیش، گالوانیزه، پولیش، گالوانیزه، عملیات سطح سف |
| گواهی های طبقه بندی: | گواهی بازرسی شخص ثالث، گواهی تست بارگیری | ||
| برجسته کردن: | بالارد بندر کلیه |
||
توضیحات محصول

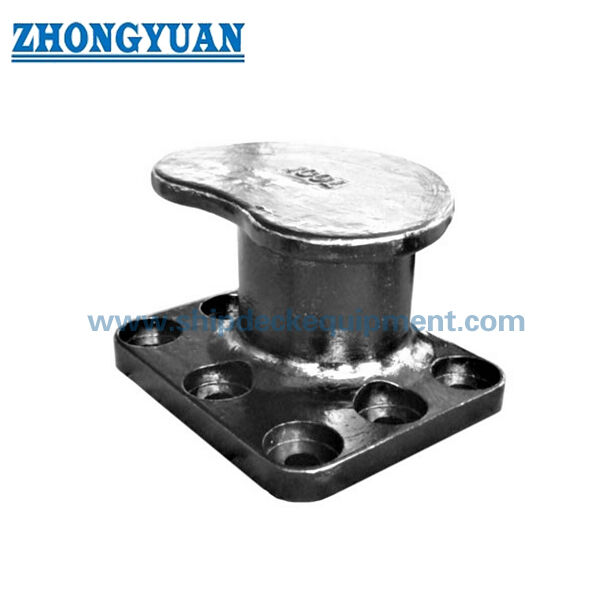

15 ¢ 200T بالارد بندر کلیه
خلاصه ی محصول
بالارد بندر کلیه یک بالارد لنگرگیری است که در دیوارهای اسکله ، اسکله ها ، لنگرگاه های کشتی سازی ، اسکله های تعمیر و نقاط لنگرگاه بندر برای لنگر اندازی ایمن کشتی استفاده می شود.بدن آن به شکل کلیه یک فرم عملی برای نگه داشتن طناب برای تنظیمات لنگرگاه است، در حالی که مناطق تماس خمیده باید با انتقال صاف برای کاهش غلظت استرس محلی و آسیب تماس با طناب تکمیل شود.
این بولارد می تواند در فولاد C-Mn، آهن دوکتیل / آهن SG، آهن ریخته شده، فولاد ضد زنگ ریخته شده یا مواد ریخته شده مشخص شده در پروژه عرضه شود.ریختن الگوی چوبی برای کنترل شکل ریختن و کاهش مشکلات مضر ریختن مانند منافذ و گنجاندن slag استفاده می شوداز آنجایی که یک بالارد لنگرگاهی یک جزء ایمنی لنگرگاه است، باید قبل از تولید، صحت ریخته، ترتیب بولت لنگر، اتصال پایه، پایان سطح و دامنه بازرسی تایید شود.
مشخصات سریع
- دامنه SWL بولارد: 15 تا 200 تن متریک → از انتخاب نقاط لنگرگاه کوچک تا موقعیت های لنگرگاه بزرگ تر پشتیبانی می کند.
- نوع محصول: بالارد بندر شکل کلیه → شکل بالارد لنگر فشرده برای کاربردهای اسکله، اسکله و اسکله کشتی.
- روش نصب: لنگرگیری با بولت به پایه های لنگر → بولت های لنگرگیری فولاد کربن گالوانیزه گرم، ثابت کردن مکانیکی مقاوم به خوردگی را فراهم می کنند.درجه بولت و جزئیات جاسازی باید توسط طراحی پروژه تایید شود.
- ترتیب بولت: 4 تا 8 بولت لنگر → بر اساس ظرفیت بولارد و نیازهای اتصال پایه انتخاب شده است.
- گزینه های مواد: فولاد C-Mn، آهن دوکتیل / آهن SG، آهن ریخته شده، فولاد ضد زنگ → درجه نهایی باید مطابق با طراحی لنگرگاه، مشخصات مشتری و الزامات بازرسی باشد.
- تمرکز فرآیند ریختن: ریختن الگوی چوبی و فرآیند ریختن کنترل شده → به بهبود ثبات شکل ریختن کمک می کند و حفره های مضر یا گنجاندن slag را کاهش می دهد.
- درمان سطحی: Sa 2.5 انفجار + اپوکسی فروشگاه پریمر، پایان پولیش، پایان گالوانیزه، یا پوشش سفارشی → سیستم نهایی مطابق با محیط خوردگی پورت و مشخصات پروژه است.
- بازرسی اختیاری: بررسی UT، MT، FEA و بازرسی کلاس / شخص ثالث می تواند با توجه به الزامات مشتری و دامنه تصویب پروژه تنظیم شود.
پارامترهای فنی اصلی
| ظرفیت استاندارد بولارد SWL (طن متریک) |
15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 200 |
| A | 41 | 51 | 54 | 60 | 70 | 79 | 89 | 95 | 111 |
| ب | 194 | 216 | 257 | 264 | 298 | 340 | 375 | 410 | 457 |
| C | 275 | 330 | 385 | 413 | 481 | 550 | 605 | 660 | 759 |
| D | 325 | 390 | 455 | 488 | 569 | 650 | 715 | 780 | 897 |
| E | 288 | 345 | 402 | 431 | 503 | 575 | 632 | 690 | 793 |
| F | 50 | 60 | 70 | 75 | 88 | 100 | 110 | 120 | 138 |
| G | - | - | - | - | 238 | 272 | 299 | 326 | 345 |
| H | - | 213 | 258 | 226 | 381 | 436 | 479 | 523 | 543 |
| من | 213 | 300 | 350 | 353 | 438 | 500 | 550 | 600 | 671 |
| 1 | 88 | 0 | 0 | 88 | 0 | 0 | 0 | 0 | 112 |
| K | - | 136 | 154 | 183 | 146 | 167 | 184 | 201 | 283 |
| L | - | - | - | - | 218 | 249 | 274 | 299 | 345 |
| م | 250 | 300 | 350 | 375 | 438 | 500 | 550 | 600 | 690 |
| N | 125 | 150 | 175 | 188 | 219 | 250 | 275 | 300 | 345 |
| اندازه بولت | M24 | M24 | M30 | M36 | M36 | M42 | M48 | M56 | M56 |
| طول بولت | 450 | 450 | 450 | 600 | 600 | 600 | 750 | 915 | 915 |
| مقدار بولت | 4 | 5 | 5 | 6 | 7 | 7 | 7 | 7 | 8 |
راهنمای انتخاب و تحقیق
مرحله ۱: تایید SWL بولارد مورد نیاز از ۱۵، ۲۰، ۳۰، ۵۰، ۷۵، ۱۰۰، ۱۲۵، ۱۵۰ یا ۲۰۰ تن متریک با توجه به تجزیه و تحلیل لنگرگاه یا نقشه طراحی بندر.
مرحله ۲: محل نصب، وضعیت پایه ی اسکله/اسکله، طرح بولت لنگر، قدرت بتن، نیاز به جاسازی، وضعیت خمیر و فضای موجود نصب را تأیید کنید.
مرحله سوم: نیاز به مواد را تأیید کنید: فولاد C-Mn ریخته شده، آهن دوکتیل ریخته شده / آهن SG ریخته شده، آهن ریخته شده، فولاد ضد زنگ ریخته شده یا سایر مواد ریخته شده مشخص شده در پروژه.
مرحله ۴: تایید درمان سطح: Sa 2.5 blasting + epoxy shop primer، سیستم رنگ نهایی، پایان گالوانیزه، پایان پولیش شده، یا پوشش ضد خوردگی ویژه.
مرحله ۵: قبل از نقل قیمت، محدوده بازرسی و محاسبه را تأیید کنید: UT، MT، ردیابی مواد، گواهینامه بند لنگر، محاسبه FEA، بازرسی شخص ثالث یا تأیید کلاس در صورت لزوم.
مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه GA / نقشه پایه، نیاز به بار لنگر و عکس های مرجع اگر در دسترس باشد.
ساختار
Kidney-shaped casting body | Smooth rope-contact crown | Curved transition area | Bolted base / seating face | Hot-dip galvanized anchor bolt set | Foundation fixing interface | Shop primer or specified surface treatment
casting، Anchorage و مزایای مهندسی
- ریختن الگوی چوبی به طور معمول برای کنترل شکل بولارد کلیه ، حفظ هندسه تکرار پذیر و پشتیبانی از کیفیت ریختن بهتر برای خدمات لنگرگاه پذیرفته می شود.
- کیفیت ریختن به عنوان یک عامل ایمنی حیاتی در نظر گرفته می شود زیرا نقص در یک بالارد لنگرگاه می تواند بر ایمنی لنگرگاه تأثیر بگذارد. کنترل ریخته گری بر کاهش منافذ مضر، گنجاندن slag،انقباض، و نقص های سطحی که ممکن است بر عملکرد سرویس تأثیر بگذارد.
- فولاد گداخته شده C-Mn مناسب است که در آن پروژه نیاز به قدرت، سختی و مقاومت در برابر ضربه دارد.آهن گداخته انعطاف پذیر / آهن SG می تواند انتخاب شود زمانی که مقاومت در برابر لباس و دوام سطح گداخته مهم است، مشروط به مجوز پروژه و مواد.
- انتقال شعاع صاف در مناطق منحنی حفظ می شود تا غلظت استرس محلی را کاهش دهد و یک سطح تماس دوستانه تر را در طول لنگر اندازی فراهم کند.
- بولارد با استفاده از بولت های لنگر به اسکله یا اسکله ثابت می شود. بولت های فولاد کربن گالوانیزه شده گرم به بهبود مقاومت در برابر خوردگی کمک می کنند، در حالی که درجه بولت، محکم کردن، جاسازی،و تثبیت پایه باید از طرح مدنی / بندری پیروی کند.
- بررسی UT و MT می تواند با توجه به الزامات مشتری برای بررسی صلابت کاسینگ و نشانه های سطح / نزدیک به سطح قبل از تحویل تنظیم شود.
- تجزیه و تحلیل عناصر محدود می تواند در صورت درخواست برای بررسی توزیع استرس در اطراف بدن منحنی، پایه و منطقه لنگر در موارد بار تعریف شده توسط پروژه ارائه شود.
- آماده سازی سطح و پوشش می تواند با محیط بندر مطابقت داشته باشد، از جمله انفجار، شروع فروشگاه، رنگ نهایی، گالوانیزه یا سیستم محافظتی مشخص شده توسط مشتری.
ویژگی های سفارشی
- نوع محصول: بالارد بندر کلیه → بالارد لنگر بندری برای اسکله، اسکله و نقاط لنگر بندری.
- محدوده SWL: 15~200 تن متریک → با توجه به طراحی لنگرگاه لنگرگاه و الزامات بار تایید شده انتخاب شود.
- مواد: فولاد C-Mn / آهن دوکتیل / آهن SG / آهن گداخته / فولاد ضد زنگ → درجه نهایی مواد باید قبل از تولید تایید شود.
- روش ریختن: ریختن الگوی چوبی به عنوان روش تولید عادی → از هندسه کنترل شده و سازگاری ریختن بهبود یافته پشتیبانی می کند.
- بازرسی: UT و MT در صورت درخواست در دسترس هستند → روش بازرسی و معیارهای پذیرش باید در سفارش تأیید شود.
- بولت های لنگر: بولت های لنگر فولاد کربن گالوانیزه شده گرم → اندازه، مقدار، طول، درجه و جاسازی بولت باید از جدول و طراحی پایه پروژه ارائه شده پیروی کند.
- درمان سطحی: Sa 2.5 شلیک + اپوکسی کارگاه پرایمر یا پایان سفارشی → سیستم پوشش نهایی بستگی به محیط خوردگی بندر و نیاز مشتری دارد.
- محاسبه FEA: بر اساس نیاز پروژه در دسترس است → برای بررسی غلظت استرس و انتقال بار لنگر بر اساس موارد بار تایید شده استفاده می شود.
- الزامات گواهینامه: در صورت درخواست در دسترس → گواهینامه سازنده، گواهینامه مواد، گزارش بازرسی، یا گواهینامه کلاس / شخص ثالث باید قبل از نقل قول تایید شود.
چگونه کار می کند
Mooring line is placed around the kidney bollard → Rope load is applied to the smooth curved contact area → Load transfers through the casting body to the bolted base → Anchor bolts transfer the force into the quay / jetty foundation → Inspection and maintenance confirm safe berth service condition
درخواست ها
لنگرگاه ها. نقاط لنگرگاه. ترمینال های بندر. لنگرگاه های تجهیزات کشتی سازی. لنگرگاه های تعمیرات. لنگرگاه های قایق های کاری. لنگرگاه های باربری و تانکر. پروژه های ساخت لنگرگاه های جدید و جایگزینی بالارد.
گواهینامه ها و مزایا
گواهینامه ها و اسناد بازرسی می توانند با توجه به الزامات پروژه، دامنه بازرسی، ردیابی مواد و روش تأیید ترتیب داده شوند.
گواهینامه: گواهینامه بازرسی شخص ثالث، گواهینامه آزمایش بار کششی
نقاشی و عکس
سوالات عمومی
س1: چگونه باید ظرفیت مناسب بالارد قفسه کلیه را انتخاب کنیم؟
A1: انتخاب بولارد SWL با توجه به تجزیه و تحلیل لنگرگاه لنگرگاه، محدوده اندازه کشتی، ترتیب خط لنگرگاه، جهت بار، عامل ایمنی و طراحی پایه ی اسکله / اسکله.جدول ارائه شده ظرفیت را ارائه می دهد، ابعاد اصلی و داده های مرجع بولت لنگر برای قیمت گذاری و انتخاب اولیه.
سوال2: کدام ماده برای این ستون بندر بهتر است، فولاد ریخته شده یا آهن انعطاف پذیر؟
A2: فولاد ریخته شده به طور معمول در جایی که سختی و قدرت ساختاری مهم است انتخاب می شود.آهن دوکتیل ریخته شده / آهن SG می تواند در نظر گرفته شود زمانی که مقاومت در برابر لباس و دوام سطح ریخته سازی نگرانی های اصلی استمواد نهایی باید با توجه به بار طراحی لنگرگاه، مشخصات مشتری و الزامات بازرسی تایید شود.
س3: آیا می توان UT، MT، FEA و گواهینامه ها را ارائه داد؟
A3: بله، UT، MT، محاسبه FEA، گواهینامه مواد، گواهینامه سازنده، گواهینامه بولت لنگر، و بررسی کلاس / شخص ثالث می تواند با توجه به نیاز پروژه تنظیم شود.روش بازرسی، معیارهای پذیرش و دامنه گواهینامه باید قبل از نقل قول تایید شود.
