فولاد ریخته شده بزرگ دو تکه بولارد -- ASTM A27-70-36 برای لنگر انداختن برگهای داخلی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |

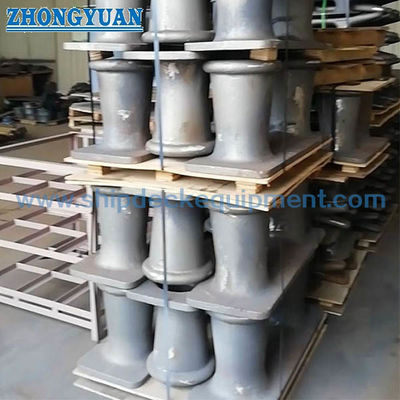

| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | بزرگ و سنگین دو بیت بولارد. | تایپ کنید: | 12 "14" با یا بدون شاخ. 10 اینچ نیز موجود است. |
|---|---|---|---|
| درجه مواد: | فولاد ریخته گری ASTM A27-70-36 C-Mn یا معادل آن؛ | کنترل کیفیت: | تست مکانیکی مواد، عملیات حرارتی، اشعه ایکس، معاینه ماگمایی یا تست نفوذ رنگ در صورت نیاز. |
| درمان سطحی: | سندبلاست، می توان پرایمر فروشگاهی رنگ کرد. | گواهی: | گواهینامه آزمون سازندگان CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، سازندگان. |
| طرز کار ریخته گری:: | فوم گم شده، قالب شن و ماسه؛ | ||
| برجسته کردن: | ستون پهلوگیری کشتی astm a27,ستون پهلوگیری کشتی فولادی ریخته گری,ستون پهلوگیری کشتی astm a36 |
||
توضیحات محصول
فولاد ریخته شده بزرگ دو تکه بولارد -- ASTM A27-70-36 برای لنگر انداختن برگهای داخلی
خلاصه ی محصول

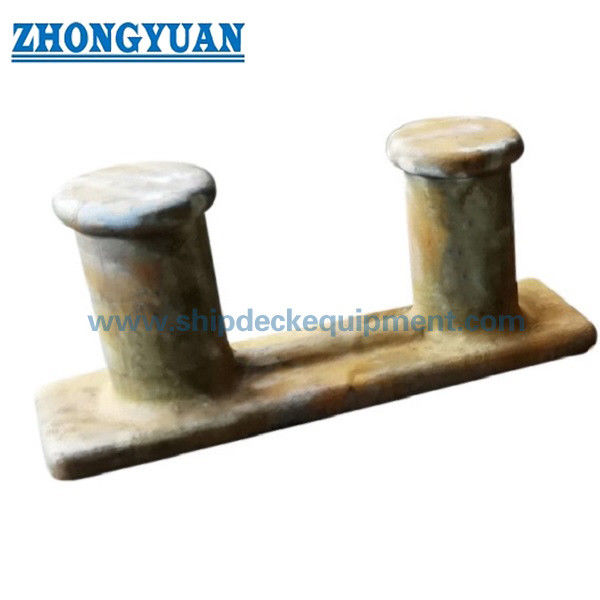

بالارد دو بایت بزرگ فولاد ریخته شده یک جا بندی روی عرشه است که به عنوان یک نقطه نگهدارنده طناب ثابت در قایق های داخلی، کشتی های رودخانه ای، قایق های کاری، رینگ ها و ایستگاه های لنگرگاه کشتی استفاده می شود.این در اندازه های 12 اینچ و 14 اینچ با یا بدون شاخ عرضه می شود، با در دسترس بودن 10 اینچ که بر اساس نقشه و نیاز پروژه تایید می شود. بدن بولارد از فولاد ریخته شده ASTM A27 درجه 70-36 C-Mn یا معادل آن ساخته شده است، با درمان حرارتی،آزمایش خواص مکانیکی، و پایان سطح بر اساس مشخصات خرید ترتیب داده شده است.
این بالارد به ویژه برای پروژه های ناوگاه داخلی و ناوگان رودخانه ای در آمریکا، از جمله ایالات متحده، برزیل، شیلی، کلمبیا و آرژانتین مناسب است.که در آن خریداران اغلب نیاز به کیفیت فولاد ریخته قابل اعتماد دارند، عرضه دسته رقابتی، ردیابی بازرسی و پشتیبانی عملی از نصب عرشه. طراحی پایه تقویت شده، شعاع های تماس طناب صاف، بررسی غیر مخرب اختیاری، بررسی FEA،و ترتیب آزمون بار باید همراه با نقشه ظرف تایید شود، پایه بار لنگر، تقویت عرشه و دامنه گواهینامه.
مشخصات سریع
- نوع محصول: بالارد فولادی دو بُت بزرگ → نقطه ثابت لنگرگذاری برای کشتی ها و کشتی ها
- اندازه های اسمی: 12 اینچ و 14 اینچ → اندازه های اصلی عرضه شده برای کاربردهای بزرگ بارژ داخلی و کشتی لنگر.
- پیکربندی اختیاری: با شاخ یا بدون شاخ → ترتیب شاخ باید مطابق با تمرین کشیدن کشتی و دست زدن به طناب باشد.
- درجه مواد: ASTM A27 درجه 70-36 C-Mn فولاد گداخته یا معادل → معادل مواد و مقادیر آزمایش باید قبل از انتشار سفارش تأیید شود.
- پایه تقویت شده: سفت کننده های مرکزی اضافی → در هنگام بررسی با پایه بار پروژه و ساختار عرشه، قدرت محلی و انتقال بار را بهبود می بخشد.
- سطح تماس طناب صاف: شعاع بایت گرد و انتقال قطعه صاف → به کاهش خطر برش طناب و غلظت استرس محلی کمک می کند.
- وزن تقریبی: 1045 پوند / 474 کیلوگرم برای 12 اینچ و 1596 پوند / 724 کیلوگرم برای 14 اینچ → مفید برای دستکاری، برنامه ریزی نصب، بسته بندی و برآورد حمل و نقل.
- گزینه های بازرسی: آزمایش مکانیکی، سوابق درمان حرارتی، DPT، MT / MPI، RT محلی، بررسی FEA و آزمایش بار → با توجه به نیاز پروژه و محدوده تأیید تنظیم شده است.
پارامترهای فنی اصلی
| توضیحات | ابعاد در اینچ(ملی متر) | پوند | |||||||||||
| A | ب | C | D(Ø) | E | F(Ø) | G | H | من | J | K | (KGS) | ||
| دبل بيت 12 | ۶۰ | 18 ¢ | 25.5 | 15 ¢ | 13.5 | 12 | 5.4 | ۳ ٫ | 1 | 1.25 | ۳ ٫ | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| دبل بيت 14 | ۶۶ | ۲۱ | 26.25 | 17.5 | 13 | 14 | 5.7 | 3.5 | 1 | 1.5 | 3.5 | 1596 | |
| (۱۶۷۶) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | ۷۲۴ | ||
راهنمای انتخاب و تحقیق
مرحله 1: اندازه نامی مورد نیاز را تأیید کنید: 12 اینچ یا 14 اینچ ، با یا بدون شاخ. برای عرضه 10 اینچ ، پیش از نقل قول ، نقشه ، ابعاد و مقدار را تأیید کنید.
مرحله ۲: تایید نوع قایق و موقعیت نصب، مانند عرشه بارژ داخلی، ایستگاه لنگرگذاری قایق رودخانه ای، عرشه کش یا موقعیت بولارد جایگزین.
مرحله سوم: پایه بار لنگرگیری را تأیید کنید، بار SWL / طراحی مورد نیاز اگر در دسترس باشد، ترتیب طناب، زاویه پیچش طناب، تقویت عرشه و رابط جوش / نصب.
مرحله 4: مواد و درمان سطح را تایید کنید: ASTM A27 درجه 70-36 یا معادل آن، نیاز به درمان حرارتی، شستن شن و ماسه، پرایمر، پوشش نهایی یا حفاظت خاص از خوردگی.
مرحله ۵: قبل از ارائه پیشنهاد، محدوده بازرسی و گواهینامه را تأیید کنید: گزارش آزمایش مواد، ثبت درمان حرارتی، DPT، MT / MPI، RT محلی، محاسبه FEA، آزمایش بار، بازرسی شخص ثالث،ABS / تایید کلاسدر صورت لزوم، تایید نوع یا تایید طرح.
مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه کشتی، عکس های بولارد موجود و هر گونه مشخصه کشتی ساز یا مالک را ارائه دهید.
ساختار
Cast steel double-bitt body | Twin rope-contact bitts | Optional horn configuration | Reinforced base with center stiffeners | Deck welding / mounting interface | Heat-treated ASTM A27-70-36 casting | Blasted and shop-primed finish
مزیت های مهندسی ریختن، بازرسی و لنگر انداز
- ASTM A27 درجه 70-36 یا فولاد گداخته معادل برای لوازم لنگرگاه قایق و کشتی مناسب است که در آن قدرت گداخته، سختی و خواص مکانیکی قابل ردیابی مورد نیاز است.
- ریختن فوم از دست رفته یا ریختن قالب شن را می توان با توجه به اندازه، مقدار دسته، نیاز ابعاد و ترتیب تولید انتخاب کرد.
- سفت کننده های اضافی در وسط پایه کمک به بهبود پیوستگی ساختاری محلی و انتقال بار از بیت ها به منطقه اتصال عرشه.
- سطوح صاف تماس با طناب، شعاع های گرد و انتقال بخش منحنی تماس محلی تیز را کاهش می دهد و به جلوگیری از آسیب های غیر ضروری طناب در طول عملیات لنگر کمک می کند.
- درمان حرارتی قبل از تحویل از خواص مکانیکی پایدار و عملکرد گداخته بیشتر برای تامین مکرر بولارد بارگ پشتیبانی می کند.
- آزمایش نفوذ کننده رنگ، بررسی ذرات مغناطیسی و آزمایش رادیوگرافی محلی می تواند برای مناطق بحرانی که نیاز به غلظت استرس یا کنترل شاخص ریخته گری دارد، تنظیم شود.
- محاسبه قدرت مبتنی بر FEA و آزمایش بار / کشش می تواند با توجه به نیاز پروژه، دامنه تصویب نقاشی و برنامه بازرسی ترتیب داده شود.
- تولید فولاد ریخته شده مقرون به صرفه برای ناوگان کشتی های داخلی و پروژه های جایگزینی مناسب است که نیاز به کیفیت ریخته قابل اعتماد بدون مشخصات بیش از حد غیر ضروری دارد.
ویژگی های سفارشی
- دسته بندی محصول: استیل ریخته شده دو بار Bitt bollard → نصب لنگر ثابت برای کشتی، بارژ و سیستم لنگرگذاری عرشه دریایی.
- مواد: ASTM A27 درجه 70-36 یا معادل → معادل مواد نهایی، ترکیب شیمیایی و خواص مکانیکی باید توسط مشخصات سفارش تایید شود.
- اندازه اسمی: 12 اینچ / 14 اینچ → بر اساس نقشه کشتی، ترتیب طناب، پایه بار مورد نیاز و فضای موجود روی عرشه انتخاب کنید.
- گزینه شاخ: با شاخ یا بدون شاخ → مطابق با روش دست زدن به طناب و ترتیب بولارد موجود تایید کنید.
- کار رسوب: فوم از دست رفته یا قالب شن → روش تولید بستگی به مقدار دسته، اندازه، در دسترس بودن الگوی و نیاز به بازرسی دارد.
- تقویت پایه: تقویت کننده های مرکزی اضافه شده → پشتیبانی از انتقال بار بهبود یافته و سفتی محلی را در صورت تطبیق با تقویت عرشه و پایه طراحی تایید شده پشتیبانی می کند.
- محدوده بازرسی: آزمایش مکانیکی / درمان حرارتی / DPT / MT / RT / آزمایش بار → موارد بازرسی باید قبل از تولید و نقل قول مشخص شود.
- الزامات گواهینامه: تأیید شخص ثالث یا طبقه بندی در صورت درخواست در دسترس است → نوع گواهینامه مشمول دامنه سفارش و روش تأیید کلاس است.
- درمان سطحی: شن و ماسه زدن و شروع کار → سیستم پوشش نهایی باید مطابق با مشخصات نقاشی ظرف یا الزامات مشتری باشد.
چگونه کار می کند
Mooring rope approaches the bollard → Rope is turned around the double bitts and optional horn area → Smooth cast radius supports rope contact → Mooring force is transferred through the cast body and reinforced base → Deck reinforcement and weld / mounting interface distribute the load into the vessel structure
درخواست ها
بارگ های داخلی بارگ های رودخانه ای قایق های کاری کشتی های کشنده قایق های دفع قایق های باربری ایستگاه های لنگرگذاری عرشه کشتی های کشتی سازی پروژه های جایگزینی کشتی سازی ناوگان بارگ های داخلی ایالات متحده برزیل شیلی کلمبیاپروژه های کشتی های رودخانه ای در آرژانتین
گواهینامه ها و مزایا
گواهینامه ها و اسناد تأییدیه را می توان با توجه به الزامات پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی ترتیب داد.گواهی بازرسی شخص ثالث، گواهینامه تایید نوع جامعه طبقه بندی و تأیید طراحی کلاس می تواند در صورت گنجاندن در محدوده پروژه تایید شده ارائه شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.
نقاشی و عکس
سوالات عمومی
سوال1: چگونه باید اندازه مناسب بولارد 12 اینچ یا 14 اینچ انتخاب شود؟
A1: اندازه را با توجه به نقشه کشتی، پایه بار لنگر مورد نیاز، ترتیب طناب، فضای عرشه، زاویه پیچش طناب، نیاز به شاخ و تقویت عرشه انتخاب کنید.14 اینچ بولارد ابعاد اصلی بزرگتر و وزن تقریبی بالاتر، اما SWL نهایی یا بار طراحی هنوز نیاز به تایید پروژه دارد.
س2: آیا جدول ابعاد ارائه شده SWL را تعریف می کند؟
A2: نه. جدول ارائه شده فقط ابعاد و وزن تقریبی را ارائه می دهد. SWL، بار طراحی، بار اثبات و معیارهای پذیرش باید توسط مشخصات پروژه، محاسبه FEA تایید شود.طبقه / تایید شخص ثالث، و برنامه آزمایش بار در صورت لزوم.
س3: چه مدارک بازرسی و گواهینامه ای می تواند ارائه شود؟
A3: گزارش آزمایش خواص مواد، ثبت درمان حرارتی، گواهینامه سازنده، DPT، MT / MPI، RT محلی، گزارش محاسبه FEA، گزارش آزمایش بار، گواهینامه بازرسی شخص ثالث،ABS / تایید کلاس، تایید نوع، یا تایید طرح می تواند با توجه به دامنه سفارش و نیاز پروژه ترتیب داده شود.
