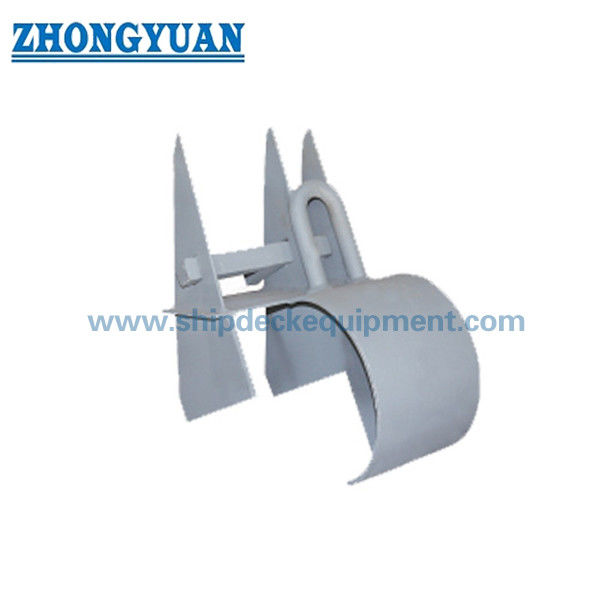

آزاد کننده زنجیره لنگر ساده برای کشتی های داخلی و کوچک
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB531-66 | قطر اسمی زنجیر: | 17 تا 37 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | CB531-66 آزاد کننده لنگر ساده,آزاد کننده لنگر ساده CB531-66,CB531-66 تجهیزات پهلوگیری کشتی |
||
توضیحات محصول
رها کننده زنجیر لنگر ساده برای شناورهای داخلی و کوچک | CB 531-66 زنجیر گیره کابل
بررسی اجمالی محصول
آزاد کننده زنجیر لنگر ساده CB 531-66 یک دستگاه آزاد کننده گیره کابل زنجیره ای فشرده است که در آرایش زنجیره ای لنگر کشتی های داخلی، کشتی های کوچک، قایق های کاری و کاربردهای مشابه دریایی استفاده می شود. با قطر اسمی زنجیر لنگر انتخاب می شود و در نظر گرفته شده است تا اندازه زنجیر لنگر منطبق را در آرایش معمولی نگه دارد و اجازه رها شدن زنجیر را در هنگام کار با دستگاه رها کند.
این نوع ساده برای جاهایی مناسب است که رگ به یک اتصال مستقیم زنجیر لنگر با نصب آسان، عملیات ساده و محدوده اندازه از 17 میلی متر تا 37 میلی متر قطر اسمی زنجیر نیاز دارد. مواد، عملیات سطح، رابط نصب، محدوده گواهی، و هر گونه جزئیات سفارشی باید با توجه به نقشه کشتی و نیاز پروژه تأیید شود.
مشخصات سریع
- نوع محصول: آزاد کننده زنجیر لنگر ساده / آزاد کردن گیره کابل زنجیر ← اتصالات آزاد زنجیر لنگر فشرده برای ترتیبات لنگر کشتی های کوچک.
- استاندارد: CB 531-66 → مرجع انتخاب مدل، محدوده قطر اسمی زنجیر و ابعاد اصلی.
- قطر اسمی زنجیر: 17-37 میلی متر → چهار گروه اندازه عرضه شده برای زنجیره های لنگر کشتی های کوچک و داخلی را پوشش می دهد.
- درجه زنجیره قابل اجرا: زنجیره های لنگر درجه 2 و درجه 3 ← درجه و گواهی واقعی زنجیره را قبل از سفارش تأیید کنید.
- گزینه های مواد: فولاد C-Mn یا فولاد ضد زنگ → با توجه به محیط خوردگی، مشخصات کشتی و بودجه انتخاب کنید.
- عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی یک لایه، گالوانیزه یا پرداخت سفارشی ← پوشش باید با نیازهای نگهداری کشتی و حفاظت در برابر خوردگی مطابقت داشته باشد.
- وزن تقریبی: 8.93-36.88 کیلوگرم → برای نقل و انتقال، حمل و نقل، بسته بندی، و تخمین بار مفید است.
- تمرکز برنامه: کشتی های داخلی و کشتی های کوچک → نصب و راه اندازی ساده از مزایای اصلی انتخاب هستند.
پارامترهای فنی اصلی
|
قطر کلم میلی متر |
L | L1 | ب | B1 | B2 | B3 | H1 | H2 | H3 | H4 | آر | t1 | t2 | t3 | د | وزن کیلوگرم≈ |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
راهنمای انتخاب و استعلام
مرحله 1: آزاد کننده زنجیر لنگر ساده CB 531-66 را تأیید کنید و گروه اندازه را با توجه به قطر اسمی زنجیر انتخاب کنید: 17-19، 22-25، 28-31، یا 34-37 میلی متر.
مرحله 2: درجه زنجیره لنگر را تأیید کنید، معمولاً درجه 2 یا درجه 3 مطابق با مشخصات ارائه شده، و در صورت وجود، نقشه یا گواهی زنجیره را ارائه دهید.
مرحله 3: نوع کشتی و موقعیت کاربرد را تأیید کنید، مخصوصاً برای کشتیهای داخلی، کشتیهای کوچک، قایقهای کاری، بارجها یا پروژههای جایگزینی تعمیر.
مرحله 4: تأیید نیاز مواد: فولاد C-Mn، فولاد ضد زنگ یا مواد ویژه که مطابق مشخصات پروژه تأیید می شود.
مرحله 5: تأیید عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی، پوشش گالوانیزه یا پوشش سفارشی با توجه به نیاز محافظت در برابر خوردگی ظرف.
مرحله 6: اگر سفارش برای جایگزینی است، محدوده گواهی، مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه نصب و عکس محصول را تأیید کنید.
ساختار
بدنه صندلی زنجیر | سطح تماس زنجیری | مکانیسم آزادسازی ساده | رابط پایه / نصب تایید می شود | ترتیب عملیات تایید می شود | روکش رنگ شده، گالوانیزه یا فولاد ضد زنگ
مزایای آزادسازی و نصب زنجیره لنگر
- پیکربندی ساده برای کشتیهای داخلی و کشتیهای کوچک مناسب است که چیدمان فشرده، عملیات آسان و نصب ساده مهم است.
- چهار گروه اسمی قطر زنجیر از 17 میلیمتر تا 37 میلیمتر، محصول را برای سفارشهای جدید ساخت و تعویض کشتیهای کوچک راحت میکند.
- ناحیه تماس زنجیر باید به آرامی تمام شود تا تماس موضعی تیز با پیوندهای زنجیر لنگر در حین نگه داشتن و رها کردن کاهش یابد.
- فولاد C-Mn برای کاربردهای متداول تجهیزات دریایی مناسب است، در حالی که فولاد ضد زنگ زمانی که مقاومت در برابر خوردگی بالاتر یا نیاز کشتی خاص مشخص شده باشد می تواند مورد بحث قرار گیرد.
- انفجار Sa 2.5 با پرایمر فروشگاهی اپوکسی به عنوان یک آماده سازی پایه محافظ در برابر خوردگی مناسب است. درمان سطح گالوانیزه یا سفارشی را می توان با توجه به نیاز پروژه انتخاب کرد.
- گواهی و دامنه بازرسی باید قبل از تولید تأیید شود، زیرا بازرسی کلاس، قابلیت ردیابی مواد و بازرسی شاهد به کشتی و نیاز سفارش بستگی دارد.
ویژگی های سفارشی
- استاندارد: CB 531-66 ← زمانی استفاده شود که نقشه کشتی یا مشخصات کارخانه کشتی سازی این استاندارد ساده آزاد کننده زنجیر لنگر را می طلبد.
- نوع محصول: آزاد کننده زنجیر لنگر ساده ← دستگاه آزاد کننده گیره کابل زنجیره ای جمع و جور برای آرایش زنجیره لنگر.
- قطر اسمی زنجیر: 17 تا 37 میلی متر → ردیف صحیح را با توجه به قطر واقعی زنجیر لنگر انتخاب کنید.
- درجه زنجیره قابل اجرا: درجه 2 / درجه 3 → گواهی زنجیره و الزامات پروژه مطابقت را قبل از سفارش تأیید کنید.
- مواد: فولاد C-Mn / فولاد ضد زنگ → درجه مواد نهایی باید مطابق مشخصات سفارش تأیید شود.
- درمان سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی / گالوانیزه / سفارشی → پوشش نهایی از نیاز پروژه یا ظرف پیروی می کند.
- کشتی کاربردی: کشتی های داخلی و کشتی های کوچک ← مناسب برای آرایش زنجیره ای لنگر فشرده و نیازهای جایگزینی تعمیر.
- نصب: ترتیب نصب ساده ← نصب دقیق، پیچ، جوش، و جزئیات ساختار اطراف باید با ترسیم تأیید شود.
- گواهی مورد نیاز: مطابق با نیاز پروژه در دسترس است → گواهی کلاس و محدوده بازرسی باید قبل از نقل قول تأیید شود.
چگونه کار می کند
زنجیر لنگر به سمت آزادکننده هدایت میشود ← زنجیر در گیره / صندلی آزاد قرار میگیرد ← اندازه زنجیر انتخابشده در آرایش معمولی نگه داشته میشود ← خدمه دستگاه آزادسازی ساده را در مواقعی که نیاز به رها کردن زنجیر است کار میکند ← اندازه صحیح زنجیر، نصب، بازرسی و روش عملیاتی پشتیبانی از استفاده ایمن
برنامه های کاربردی
شناورهای داخلی | کشتی های کوچک | قایق های کار | بارج | قایق های خدماتی | ترتیبات زنجیره ای لنگر | پروژه های نوساز | پروژه های تعمیر و تعویض
گواهینامه ها و مزایا
گواهی ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید جامعه طبقاتی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.
طراحی و عکس
سوالات متداول
Q1: چگونه باید اندازه آزاد کننده زنجیر لنگر ساده CB 531-66 صحیح انتخاب شود؟
A1: اندازه را با توجه به قطر نامی زنجیره لنگر انتخاب کنید. جدول ارائه شده گروه های قطر زنجیر 17-19، 22-25، 28-31 و 34-37 میلی متر را پوشش می دهد. نقشه کشتی و درجه واقعی زنجیره نیز باید قبل از سفارش بررسی شود.
Q2: آیا این محصول برای کشتی های داخلی و کشتی های کوچک مناسب است؟
ج2: بله. بر اساس تمرکز محصول ارائه شده، این نوع ساده عمدتاً برای کشتیهای داخلی، کشتیهای کوچک، قایقهای کاری، بارجها و آرایشهای زنجیرهای لنگر فشرده مشابه مناسب است. برای کشتیهای بزرگتر یا نیازهای بار ویژه، آرایش باید بر اساس نقشه کشتی و الزامات کلاس بررسی شود.
Q3: چه اطلاعاتی قبل از نقل قول مورد نیاز است؟
A3: لطفا استاندارد، قطر اسمی زنجیر، درجه زنجیره، مواد، عملیات سطح، مقدار، گواهینامه مورد نیاز، نقشه نصب یا جایگزینی، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.
